يجب أن يُظهر مخطط دائرة زر الإيقاف الطارئ أكثر من مجرد زر أحمر وسلك مقطوع. فهو يحتاج إلى توضيح حالات نقاط التلامس، وقنوات إدخال الأمان، وشروط إعادة الضبط، والمخرجات المُتحكم بها، والتغذية الراجعة التي تنفذ معاً وظيفة الإيقاف المقصودة. يُعد الرسم ثنائي القناة طريقة مفيدة لمراجعة تلك العلاقات، ولكن نقطتي تلامس مغلقيتين عادياً بمفردهما لا تؤسسان آلة آمنة. ابدأ بتقييم مخاطر الآلة وتعليمات وحدة تحكم الأمان الدقيقة. يوضح هذا الدليل كيفية مراجعة المخطط وإعداد طلب المكونات؛ وهو ليس رسماً تفصيلياً عاماً للتوصيل من طرف إلى طرف.
تحديد وظيفة الإيقاف قبل رسم توصيلات الدوائر
اكتب الحركات الخطرة التي يجب أن يقاطعها الإيقاف الطارئ، وأي أجزاء من الآلة تنتمي إلى منطقة الإيقاف تلك، وما الذي يجب أن يظل متاحاً أثناء الإيقاف. قد تحتوي الآلة الكبيرة على عدة مصادر طاقة، وضغط مخزن، وأحمال متحركة. قد تؤدي إزالة أمر محرك واحد إلى ترك خطر آخر نشطاً. يجب أن يحدد الرسم تلك الحدود بدلاً من ترك القارئ يفترض أن كل مخرج يختفي فوراً.
ال مقدمة السلامة الآلية الصادرة عن هيئة الصحة والسلامة تضع ضوابط الطوارئ ضمن نهج أوسع لتقليل المخاطر. يدعم الإيقاف الطارئ هذا النهج؛ فهو لا يحل محل الحواجز، أو إجراءات الوصول الآمن، أو عزل الطاقة. يوفر إرشادات الصحة والسلامة المهنية حول الاستخدام الآمن لمعدات العمل سياق معدات العمل الإضافي. يتطلب التصميم التفصيلي المعايير والوثائق الخاصة بالآلة والمطبقة على عملية التركيب.
فصل الإيقاف العادي عن الإيقاف الطارئ في سجل التصميم. قد يتبع الإيقاف العادي تسلسلاً عملياً، بينما تعالج الاستجابة للطوارئ وضعاً خطيراً. لا اللون الأحمر للمشغل ولا كلمة “أمان” في قائمة المنتج يحددان سلوك الدائرة الكاملة. سجل الاستجابة المقصودة، والمصمم المسؤول، والوثائق التي سيتم التحقق من صحة التصميم بناءً عليها.
قراءة نقاط تلامس الزر في حالتها المحددة
يصف مصطلح "مغلق عادة" (NC) حالة نقطة التلامس في ظل الظروف المرجعية التي يحددها الرسم. لمراجعة الإيقاف الطارئ، حدد ما إذا كان المشغل محرراً، أو مثبتاً بعد التشغيل، أو مُعاد ضبطه ميكانيكياً. يمكن سوء فهم رمز (NC) بدون هذا السياق أثناء استكشاف الأخطاء وإصلاحها. يجب عدم نسخ أرقام الأطراف المطبوعة على كتلة تلامس واحدة إلى منتج مختلف لمجرد أن كلييهما يحمل وصف نقاط تلامس مغلقة عادة (NC).
بالنسبة لقناتي إدخال أمان منفصلتين، تحتاج التجميعة المختارة إلى نقاط التلامس المحددة والخصائص الميكانيكية لهذا التطبيق. أكد تكوين نقاط التلامس الدقيق وأي خصائص فتح مباشر مطلوبة من مستندات الشركة المصنعة المُتحكم بها. لا تستنتجها من صورة فوتوغرافية، أو قطر التركيب، أو وصف عائلة المنتجات العامة. تقدم بعض صفحات المنتجات عدة مجموعات من نقاط التلامس؛ وتلك المجموعات هي خيارات طلب متميزة، وليست أوصافاً قابلة للتبادل لوحدة واحدة مُوردة.

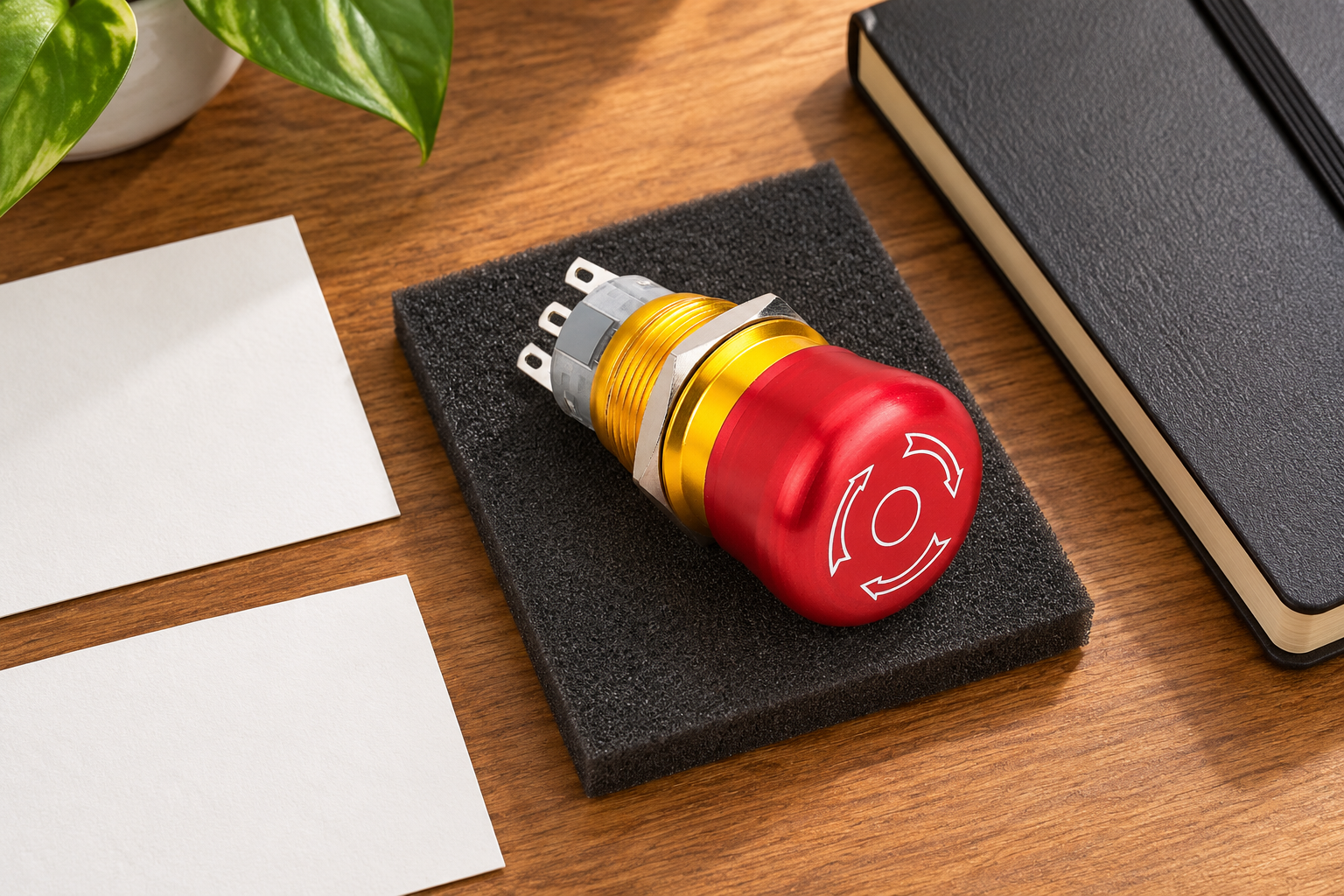

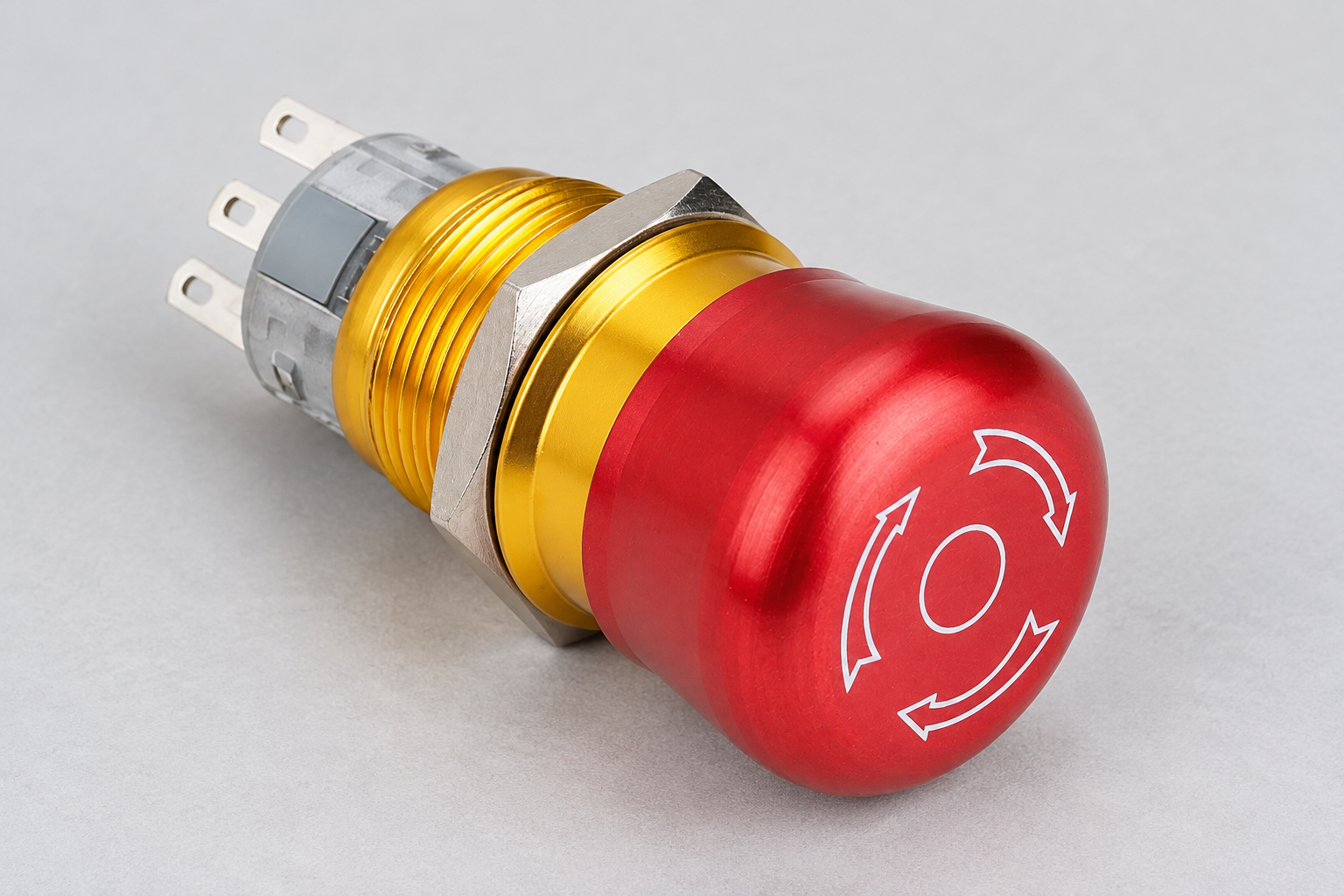

ال صفحة منتج ONPOW LAS1-AGQ-11TSB يُعد نقطة بداية لمناقشة المُشغِّل وخيارات الاتصال الخاصة به. اطلب من ONPOW رمز الطلب الدقيق ومخطط التلامس والوثائق المعمول بها قبل الموافقة عليه لدائرة متعلقة بالسلامة. يُعرض المنتج المُوضَّح في حالة فصل ولا يثبت أداء السلامة لآلة مُثبَّتة.

فهم ما تراقبه القنوات الثنائية
يحتوي الترتيب المفاهيمي على نقطة تلامس مغلقة (NC) محددة مرتبطة بالقناة A ونقطة أخرى بالقناة B. يُقيِّم وحد التحكم الحالات وفقاً لتكوين الإدخال المدعوم الخاص به. يجب أن يوضح الرسم كيفية وصول تلك القنوات إلى وحد التحكم ووضع الإدخال المُحدَّد. تسميات القنوات مثل A وB هي تسميات توضيحية وليست أرقام أطراف توصيل يمكن نقلها إلى أي مُرحِّل (ريلاي).
يعتمد اكتشاف الأعطال على وحد التحكم المُحدَّد وترتيب الإدخال وقواعد الأسلاك. قد يتم اكتشاف الدوائر المفتوحة وعدم تطابق نقاط التلامس وبعض أعطال الأسلاك بشكل مختلف بواسطة أنظمة مختلفة. لا تكتب “تم اكتشاف جميع الأعطال” بجوار مخطط ثنائي القناة. إذا كان التصميم يتطلب اكتشاف الأعطال المتبادلة أو طريقة اختبار معينة، فأشر إلى التكوين المدعوم الدقيق وإجراء التحقق. يجب أن يجعل الرسم افتراضات قابلة للاكتشاف.
احفظ دائرة إدخال السلامة منفصلة عن مؤشرات العادية أو التحكم في العمليات. قد يُبلغ إدخال PLC القياسي بأن توقف الطوارئ قد عمل، ولكن مسار الإبلاغ هذا ليس تلقائياً هو المسار الذي يوفر وظيفة السلامة. إذا تم استخدام نقطة تلامس مساعد للتشخيصات، فحسِّن دورها بوضوح حتى لا يستبدل القائم بالتركيب نقطة تلامس سلامة مطلوبة.
مراجعة إعادة الضبط وإعادة التشغيل كإجراءات منفصلة
يُعد التحرير الميكانيكي لرأس المشروم، وإعادة تعيين وحد تحكم السلامة، وإعادة تشغيل الآلات أحداثاً منفصلة. إن الرسم الذي يدمجها في إشارة واحدة غير مُفسَّرة يمكن أن يخفي سلوك إعادة التشغيل غير المقصود. صِف الشروط التي تسمح بإعادة التعيين، ومكان وجود عنصر تحكم إعادة التعيين، وكيف يصدر المشغل بعد ذلك أمر بدء عادي بعد معالجة الوضع الخطير.
لا تفترض أن كل وحد تحكم يستخدم منطق إعادة التعيين نفسه. تكوينات إعادة التعيين اليدوية، وإعادة التعيين المُراقَبة، وإعادة التعيين التلقائية لها معانٍ مختلفة في تعليمات المنتجات المختلفة. حدد الترتيب المدعوم المناسب لتصميم الآلة؛ ولا تقم أبداً باختيار وضع فقط لأنه يجعل مخطط المثال أقصر. إذا تم مراقبة نقطة تلامس إعادة التعيين، فيجب أن يُظهر الرسم وخطة الاختبار السلوك المطلوب بدلاً من مجرد اسم المفتاح.
تستحق استعادة الطاقة مراجعتها الخاصة. ضع في اعتبارك استجابة الآلة عندما تعود الإمدادات بينما يظل توقف الطوارئ مُفعَّلاً، أو عندما تم تحريره، أو أثناء الاحتفاظ بأمر بدء. ادرِج النتيجة المقصودة لكل حالة قبل التشغيل. يجب على المصمم حل هذه السيناريوهات داخل نظام التحكم الكامل بدلاً من توقع أن يقوم الزر الضاغظ بمفرده لمنع كل حالة إعادة تشغيل.
تتبع المخرجات والتغذية الراجعة عبر الدائرة الكاملة
تعمل مخرجات وحد تحكم السلامة عادةً من خلال البنية المختارة للآلة. قد تحكم في الملامسات (الكونتاكتورات) أو الأجهزة الأخرى التي توفر الاستجابة المطلوبة. تحقق من تقييمات نقاط التلامس، وملاءمة الجهاز، ونوع مخرج وحد التحكم، وسلوك الآلة الناتج مقابل التعليمات ذات الصلة. مخطط ملف الملامس ليس دليلاً على أنه تم التحقق من صحة ترتيب الملامس لوظيفة السلامة المطلوبة.
حيثما تكون مراقبة الأجهزة الخارجية جزءاً من التصميم، اعرض دائرة التعليقات والأجهزة التي تراقبها. قد تساعد التعليقات وحد التحكم في تقييم ما إذا كان جهاز التبديل الخارج قد عاد إلى الحالة المطلوبة. تعتمد فعالية ذلك على الأجهزة وننقاط التلامس والتكوين المستخدم. يجب عدم وصف خط تعليقات مسحوب من نقطة تلامس احتياطية تعسفية بأنه مكافئ لترتيب المراقبة المُحدَّد.
حدد أيضاً الدوائر التي تظل نشطة بالطاقة بعد استجابة التوقف. قد تظل الإضاءة أو التشخيصات أو الخدمات الأخرى موجودة. وجودها مهم أثناء الصيانة وتحديد الأخطاء وإصلاحها، حتى عندما توقف الحركة الخطيرة. يُعد توقف الطوارئ والعزل للعمل على المعدات إجراءات مختلفة. استخدم إرشادات صيانة والعزل الآمن الصادرة عن HSE عند تطوير إجراء للتحكم في الطاقة ينطبق على العمل والولاية القضائية.
استخدام جدول مراجعة المخططات
الجدول التالي هو أداة مساعدة للمراجعة، وليس قائمة بتعيينات أطراف التوصيل العالمية. أكمله باستخدام مواصفات الآلة، ودليل وحد التحكم، ووثائق المكون الدقيقة. العنصر الذي لم يُجب عليه هو سؤال تصميمي يجب حله قبل التثبيت، وليس سبباً لإضافة وصلة (جامبر) مرتجلة.
| عنصر الرسم | ما يجب أن تثبته المراجعة | الأدلة التي يجب الاحتفاظ بها |
|---|---|---|
| المشغِّل ونقاط التلامس | الإجراء الدقيق وتكوين نقاط التلامس وخصائص الفتح المطلوبة | رمز الطلب ورسم نقاط التلامس المُتحكَّم بها |
| القناة A والقناة B | وضع الإدخال المدعوم من قبل وحدة التحكم وترتيب التوصيل | مرجع تعليمات وحدة التحكم وسجل التكوين |
| إدخال إعادة التعيين | الظروف التي تسمح بإعادة التعيين والسلوك المدعوم لإعادة التعيين | الوصف الوظيفي وحالات الاختبار |
| مخرجات السلامة | استجابة التوقف المقصودة والأجهزة الخارجية المتوافقة | دليل دائرة الإخراج والجهاز |
| دائرة التغذية الراجعة | ما هي الأجهزة الخارجية التي تتم مراقبتها وكيف | تفاصيل الاتصال للمراقبة المحددة |
| أمر بدء التشغيل العادي | إعادة التشغيل متعمدة بعد استيفاء الشروط المطلوبة | وصف التسلسل ونتائج التشغيل التجريبي |
| الطاقة المتبقية | المخاطر والخدمات لا تزال موجودة بعد التوقف | تقييم المخاطر وإجراءات العزل |
إعداد مراجعة تشغيل هيكلية
يجب أن يتم التشغيل التجريبي بواسطة فنيين مختصين باستخدام إجراء معتمد. أولاً، قم بمصالحة مراجعة الرسم، معرفات الأجهزة وتكوين وحدة التحكم. ثم تحقق من المكونات والتوصيلات المثبتة مقابل تلك السجلات مع الالتزام بمتطلبات العزل في الموقع. قم بتوثيق الاختلافات قبل الاختبار؛ عدم التطابق بين كتلة الاتصال المزودة والرسم لا ينبغي إخفاؤه بتغيير تسمية مكتوبة يدويًا.
يجب أن يغطي الاختبار الوظيفي التشغيل المقصود والحالات غير الطبيعية ذات الصلة التي حددها التصميم. يشمل كل موقع توقف طارئ، التأثير على منطقة التوقف المحددة، تسلسل إعادة التعيين المطلوب وأمر إعادة التشغيل المنفصل. تأكد من أن الإجراء مناسب للآلة ولا يعرض الأشخاص للمخاطر أثناء الاختبار. لا تخلق محاكاة أعطال غير آمنة لمجرد اتباع قائمة فحص عامة موجودة على الإنترنت.
قم بتسجيل الظروف الأولية، الإجراء المتخذ، الاستجابة المتوقعة والنتيجة الملاحظة لكل اختبار معتمد. احتفظ بسجل الاختبار مع الرسم وإصدار التكوين. عند تغيير زر، كتلة اتصال، وحدة تحكم السلامة أو جهاز خرج، قيّم ما إذا كانت الوظيفة المصادق عليها قد تغيرت وأي فحوصات تحتاج إلى تكرار. الاستبدال بناءً فقط على تطابق اللون وحجم التركيب غير كافٍ.

تعلم ربط منطق الرسم بمنطق التحكم
الفيديو التعليمي أدناه يفحص سبب فشل دائرة التوقف الطارئ المتسلسلة. هو خلفية مفيدة لتمييز ترتيب الاتصال، الوعي بالخلل والوظيفة الكاملة للسلامة. لا يوفر بنية توقف طارئ معتمدة أو يبرر استبدال وحدة تحكم السلامة بمنطق برمجي عادي. اقرأ تعليمات معدات السلامة الدقيقة بجانب وثائق تصميم الآلة.
للدعم في القراءة، قارن الأسلاك العادية المفتوحة والمغلقة مع جداول تلامس المحدد. بالنسبة لآلة موجودة بها مشكلة إعادة تعيين، استخدم دليل استكشاف أخطاء وإصلاح أخطاء الإيقاف الطارئ لتنظيم الملاحظات دون تجاوز وظيفة الحماية.
إرسال استعلام مكونات كامل
يشمل التحقيق الفعّال نمط المشغل، تفاصيل تركيب اللوحة، الاحتياجات الدقيقة للتلامس، واجهة وحدة التحكم المقصودة، التعرض البيئي والوثائق المطلوبة. حدد العناصر التي تتطلب تأكيدًا بدلاً من ملء القيم غير المعروفة بافتراضات. اطلب رسم المنتج والوثائق ذات الصلة بالرمز المقدم بدقة. هذا يجعل مراجعة الشراء أكثر فائدة من طلب“
حافظ على وضوح مسؤوليات الموافقة. يمكن لمورد المكونات توضيح الجهاز المقدم، لكن مصمم الآلة يظل مسؤولاً عن دمجه في الوظيفة الكاملة وترتيب التحقق من الصحة. اتصل بـ ONPOW مع المواصفات والأسئلة غير المحلولة حول المكونات قبل إتمام الطلب.
الأسئلة الشائعة
هل يضمن وجود نقطتي تلامس مغلقتين عادةً (NC) سلامة دائرة الإيقاف الطارئ؟
لا. إن البنية المعمارية الكاملة، واكتشاف الأعطال، وسلوك إعادة الضبط، وأجهزة الخرج، والتحقق من الصحة، هي التي تحدد ما إذا كانت وظيفة السلامة المقصودة قد تحققت. إن نقطتي التلامس ليستا سوى جزء من هذا التصميم.
هل يمكنني نسخ أرقام أطراف التوصيل من مثال منشور على الإنترنت؟
استخدم فقط تسمية الأطراف النهائية والتكوين المدعوم من تعليمات وحدة التحكم وتجميع التلامس الدقيقة. مثال من أجهزة مختلفة ليس تعليمات تركيب.
هل تحرير زر إيقاف الطوارئ يعادل إعادة التشغيل؟
لا. الإفراج الميكانيكي، إعادة ضبط وحدة التحكم، والبدء العادي المقصود هي أحداث منفصلة يجب أن يحددها ويؤكدها تصميم الآلة.
هل يمكن لمدخل PLC عادي أن يحل محل دائرة الأمان؟
يمكن لمدخل عادي أن يوفر معلومات تشخيصية، لكنه لا يوفر تلقائيًا وظيفة الأمان المطلوبة. استخدم الهيكلية المعتمدة المختارة للآلة.
ما هي المستندات التي يجب أن تصاحب طلب الزر؟
اطلب رمز الطلب الدقيق، رسم الاتصال، إجراء المشغل، وثائق المكون المعمول بها وقيود البيئة. كما يحتاج الجهاز الكامل إلى سجلات تصميمه والتحقق الخاصة به.
