Un informe de prueba de cambio de temperatura con botón pulsador debe mostrar qué configuración fue expuesta, cómo cambió la temperatura, cuánto tiempo permaneció la muestra en cada condición y qué funciones fueron verificadas. Un rango de temperatura de funcionamiento ambiente y un informe de ciclos de temperatura responden a preguntas diferentes. Ninguno debe usarse para inventar una vida útil de ciclo o afirmar que cada interruptor en una familia de productos ha pasado la misma exposición. Para la adquisición, compare el informe con el entorno y la instalación previstos del panel, y luego documente los límites de la evidencia antes de aprobar la pieza para una aplicación sensible a la temperatura.
Separar un rango de funcionamiento de una prueba de cambio de temperatura
Un rango de funcionamiento especificado describe las condiciones bajo las cuales el fabricante permite que un producto definido opere, sujeto a sus limitaciones declaradas. Una prueba de cambio de temperatura describe una exposición aplicada a muestras particulares bajo un procedimiento específico. Uno no proporciona automáticamente toda la información contenida en el otro.
El alcance público de IEC 60068-2-14 describe pruebas utilizando cambios de temperatura ambiente especificados para examinar sus efectos en las muestras. La especificación relevante y el plan de prueba aún deben definir las condiciones aplicables y los resultados requeridos. Una referencia a la norma no es una clasificación universal de temperatura para un interruptor de panel.
Esta distinción importa cuando un proyecto implica arranques repetidos en un edificio frío, variación de temperatura dentro de un armario o movimiento entre almacenamiento y uso. Describe primero la preocupación real. Una prueba elegida solo porque su título suena severa puede producir un documento que omite la condición de instalación o funcional relevante.
Identificar la configuración completa del interruptor
Revisar el código de pedido, revisión, operador, disposición de contactos, estilo de terminal, opción de iluminación y accesorios. Conectar estos con las etiquetas de las muestras, fotografías y descripción en el informe. Preguntar si las muestras probadas eran unidades de producción o una configuración de desarrollo diferente.

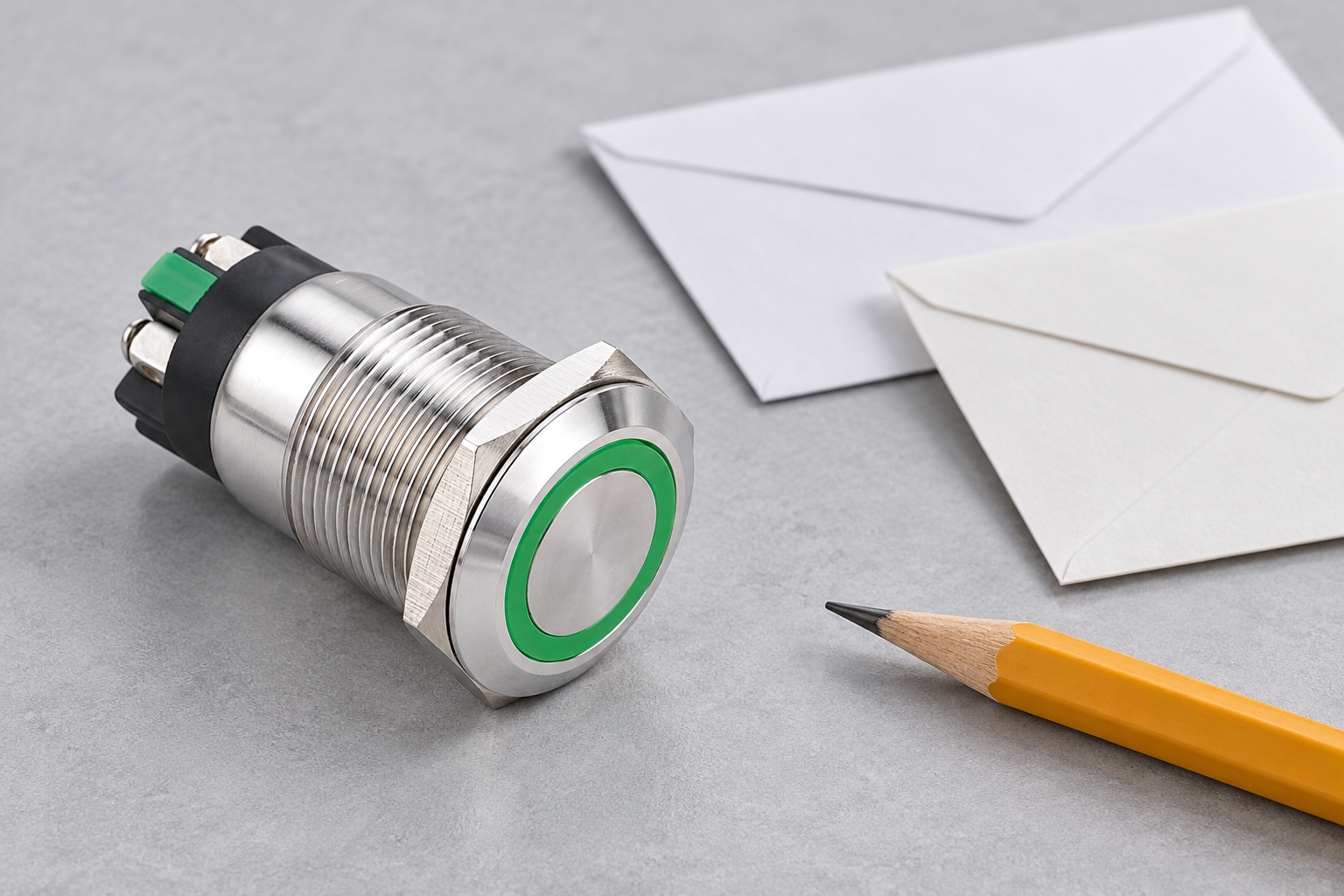

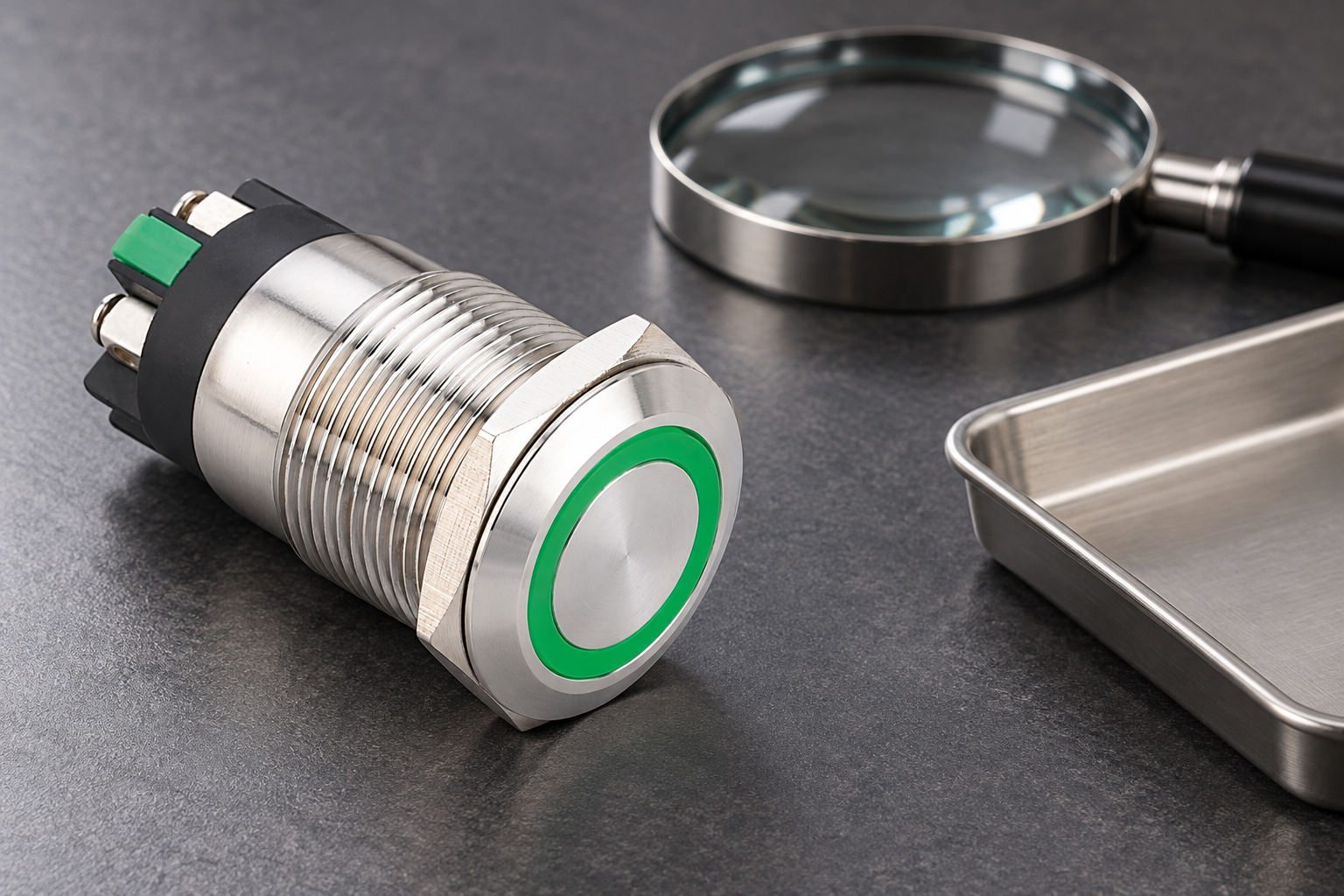

El Página del producto ONPOW LAS1GQ-11E/L/S es un ejemplo de identificación para esta guía. Su foto muestra el operador de anillo visible, cuerpo roscado de metal y portador de contacto trasero. No puede establecer los materiales internos, límites de temperatura, rendimiento de sellado o historial de pruebas térmicas. Solicitar las especificaciones aplicables y la documentación de soporte para la variante exacta solicitada.
Si se proporciona un informe de familia, preguntar cómo cubre las variaciones en partes iluminadas, módulos de contacto o accesorios. Una geometría exterior similar no prueba un comportamiento térmico equivalente. Un proveedor puede tener una explicación justificada de cobertura, pero esa explicación debe estar documentada y revisada en lugar de ser inferida por el comprador.

Leer el perfil de temperatura completo
Registre los niveles de temperatura, número de ciclos, períodos de exposición, condiciones de transición y cualquier criterio de estabilización especificados por el método y el plan. No copie solo los valores más calientes y más fríos en el resumen de compra. Esos puntos finales omiten cómo se movió la muestra entre ellos y cuánto tiempo experimentó las condiciones.
Distingua la temperatura del aire de la cámara de la temperatura de la muestra cuando el procedimiento requiere esa distinción. Un pequeño componente suelto y un conjunto instalado en un panel pueden responder de manera diferente a un mismo cambio ambiental. Pregunte qué se midió, dónde estaban ubicados los sensores y qué evidencia respalda la exposición reportada.
No vuelva a etiquetar un cambio de temperatura gradual como un choque térmico rápido, ni asuma que un resultado de transferencia rápida cubre todos los entornos de ciclo más lento. El método elegido, la respuesta de la muestra y el propósito de aceptación son importantes. Cuando una especificación del cliente nombra un procedimiento, compare el informe real con ese procedimiento en lugar de reemplazarlo con una descripción más dramática.
Entender por qué importan los materiales y ensamblajes
Los materiales generalmente cambian de dimensiones con la temperatura, y diferentes materiales pueden responder de manera distinta. OpenStax explica la expansión térmica como física de fondo. Ese principio ayuda a explicar por qué un conjunto de varias partes merece revisión, pero no proporciona los coeficientes de material ni los límites de tensión para el interruptor ONPOW que se muestra.
Para un interruptor, las preguntas prácticas se refieren al operador ensamblado, soporte de contacto, partes de iluminación, sellos y fijación al panel. Pregunte qué funciones e interfaces abordó la calificación. No estime su comportamiento asignando propiedades genéricas de materiales a partes cuya composición exacta no ha sido confirmada.
Mantenga las fotografías del producto en su función adecuada. Pueden ayudar a identificar la muestra visible y explicar el proceso de documentación. No son evidencia de que el producto haya sido colocado en una cámara, pasado un número especificado de ciclos o conservado una clasificación particular posteriormente. Las ilustraciones en esta guía representan la revisión del documento más que una prueba completada.
Una tabla de revisión del informe de temperatura
Utilice la siguiente tabla para organizar una solicitud de evidencia. No establece deliberadamente puntos finales de temperatura genéricos, conteos de ciclos o límites eléctricos; estos deben provenir de la especificación aplicable y del plan aprobado.
| Elemento de revisión | Evidencia para localizar | Por qué cambia la decisión |
|---|---|---|
| Configuración | Código exacto de orden, revisión y fotografías de la muestra | Impide extender un resultado a una variante no revisada |
| Perfil de exposición | Niveles, transiciones, períodos de exposición y conteo de ciclos | Define lo que las muestras realmente experimentaron |
| Evidencia de temperatura | Ubicaciones de control y medición, registro de estabilización cuando sea necesario | Separa las configuraciones de la cámara de las condiciones de la muestra |
| Estado de funcionamiento | Condición con energía o sin energía y detalles del circuito | Define los límites eléctricos y térmicos |
| Verificaciones funcionales | Antes, durante y después de las mediciones según lo especificado | Muestra qué criterios de aceptación fueron evaluados |
| Recuperación y disposición | Condiciones de recuperación, observaciones, desviaciones y nuevas pruebas | Explica los límites de la conclusión final |

Revisar condiciones con y sin energía
Un informe debe indicar si la muestra estuvo alimentada, y qué circuitos o funciones de indicador estaban activos cuando corresponda. La operación eléctrica puede generar calor o afectar las funciones monitoreadas. Una prueba realizada en un interruptor sin alimentación no debe convertirse en prueba silenciosa de todas las condiciones energizadas.
Pregunte qué cargas, condiciones de suministro y estados funcionales fueron especificados. No suministre una carga genérica o voltaje de prueba simplemente para llenar un vacío en el informe. El circuito previsto y los límites del fabricante deben guiar el plan de prueba, y el personal calificado debe aprobar cualquier disposición de prueba eléctrica.
Para un interruptor iluminado, establezca si la fuente de luz y su configuración asociada fueron incluidas. Una verificación solo de contactos no establece la función de iluminación. Por otro lado, observar una luz después de la recuperación no prueba un comportamiento de contacto ininterrumpido durante los cambios de temperatura. Mantenga cada función conectada a su medición real.
Considerar los límites del panel y la humedad por separado
Una muestra suelta y un interruptor instalado en una caja no comparten todas las condiciones térmicas. El panel, el equipo cercano, la ventilación y las fuentes internas de calor pueden afectar el entorno. Compare la disposición probada con la instalación propuesta, incluyendo el montaje completo.
La variación de temperatura también puede ser relevante para la gestión de la humedad, pero un informe de cambio de temperatura no es automáticamente una calificación de ingreso o condensación. La guía existente de condensación en el panel de control aborda la cuestión de la humedad por separado. No infiera una exposición a la humedad a partir de un perfil de temperatura que no la incluyó.
De manera similar, una reclamación de protección en el panel frontal debe revisarse bajo su propio límite de instalación y prueba documentado. Un informe de prueba para un efecto ambiental no debe usarse como atajo para otro requisito. Mantener estas cuestiones separadas facilita la evaluación del paquete de evidencia del proveedor y evita reclamaciones amplias que el informe original nunca hizo.
Leer las condiciones de recuperación y las observaciones finales
El tiempo y las condiciones entre la exposición y las revisiones finales pueden afectar cómo deben interpretarse los resultados. Identifique las condiciones de recuperación requeridas por el método y lo que realmente registró el laboratorio. Si una función fue evaluada solo después de la recuperación, descríbala de esa manera en lugar de afirmar operación continua durante toda la prueba.
Revise la apariencia, operación y observaciones eléctricas en comparación con los criterios de aceptación establecidos. Una declaración de “sin daños visibles” puede ser relevante, pero no reemplaza una evaluación específica de contacto o aislamiento. Cuando un revisión de resistencia de aislamiento es relevante, confirme el límite de prueba eléctrica aprobado en lugar de improvisar una prueba adicional en un panel ensamblado.
Mantenga visibles las desviaciones. Si una muestra fue ajustada, reparada, reemplazada o sometida a una nueva prueba, solicite la razón y la disposición autorizada. Un resultado satisfactorio posterior puede ser útil sin borrar el evento anterior. La configuración aprobada y la conclusión deben seguir siendo rastreables al registro real.
No traducir ciclos en años de campo sin un modelo
Un número definido de ciclos de laboratorio es un conteo de exposición, no una garantía de vida útil en calendario. Una predicción de vida necesita una relación justificada entre las condiciones de laboratorio, el mecanismo de fallo y el entorno de servicio. Una conversión arbitraria de ciclos a años puede engañar a los equipos de compras y mantenimiento.
Para un proyecto que requiere una evaluación de vida útil, involucre al ingeniero de confiabilidad o equipo responsable. Proporcione el entorno operativo esperado, las condiciones de servicio y los criterios de fallo relevantes. Pregunte qué evidencia y suposiciones son necesarias en lugar de esperar que un informe de componente responda por sí solo a una pregunta más amplia sobre la vida útil.
Utilice un lenguaje preciso en el registro de compra: identifique el informe, las muestras, las condiciones y la conclusión de aceptación. Evite frases como “prueba en todas las temperaturas” o “probado para toda la vida útil”. La declaración más específica es más útil porque los revisores posteriores pueden entender qué fue aceptado y cuándo debe revisarse la decisión.
Preparar la solicitud al proveedor antes de realizar el pedido
Envíe la configuración exacta, el entorno operativo previsto y los requisitos del proyecto aplicables. Describa si la preocupación es operación a temperatura, cambios repetidos, exposición en almacenamiento o una transición particular. Solicite las especificaciones actuales, informes disponibles y una explicación clara de la cobertura y las limitaciones.
Si es necesario realizar pruebas adicionales, acuerde la muestra, el montaje, el estado alimentado, las mediciones, las condiciones de recuperación y los criterios de aceptación antes de ponerla en marcha. Una cotización claramente definida ayuda a prevenir desacuerdos sobre si el informe completado respondió a la solicitud. Separe la recuperación de evidencia existente de una nueva actividad de calificación.
Conserve el informe aceptado y las referencias de configuración en el archivo de compras. Revise cambios posteriores en materiales, opciones de iluminación, módulos de contacto o instalación a través del proceso de aprobación acordado. Un informe previo sigue siendo una evidencia útil, pero su existencia por sí sola no establece cobertura para cada cambio futuro.
Preguntas frecuentes
¿Probar un rango de temperatura de operación demuestra la calificación de ciclos de temperatura?
No. El rango de funcionamiento y la exposición definida a ciclos de temperatura proporcionan información diferente. Consulte la especificación y el informe aplicables para determinar qué requisitos se han abordado realmente.
¿Se puede convertir directamente el número de ciclos indicado en un informe en años de vida útil?
No se justifica una conversión universal. Una predicción de vida útil en campo requiere un modelo apropiado, condiciones de servicio conocidas y evidencia de que los mecanismos de degradación relevantes están representados.
¿Una prueba de variación de temperatura demuestra la resistencia a la condensación?
No automáticamente. Revise si se incluyeron condiciones de humedad o humedad y qué criterios de aceptación se aplicaron. La exposición a la temperatura por sí sola no establece una reclamación de ingreso o condensación.
¿Cuál es la pregunta más útil para el proveedor en primer lugar?
Pregunte qué informe actual cubre el código de orden exacto y la condición prevista. Solicite la descripción de la muestra, el perfil completo de exposición, las verificaciones funcionales y las limitaciones antes de discutir una declaración de aprobación general.
Información adicional
Khan Academy India explica la expansión térmica. Esto apoya la discusión de los efectos de la temperatura en los ensamblajes; no identifica los materiales internos ni califica el producto ONPOW que aparece en la imagen.
