Date : 03-oct-2026

Le remplacement d’un interrupteur de limite industriel doit préserver le comportement de contact requis, la géométrie de l’actionneur, la référence de montage, les caractéristiques électriques et la synchronisation de la machine. Faire correspondre la taille du corps ou copier les couleurs des fils ne suffit pas. Avant de retirer le composant ancien, notez son numéro de pièce complet, le schéma de contact, la position installée, le mouvement cible et la signification du système de contrôle. Après avoir installé le remplacement approuvé, vérifiez le fonctionnement et la libération lors de la procédure de mise en service de la machine. Si l’appareil d’origine appartient à une fonction de protection, conservez les capacités et les exigences de validation spécifiées pour cette fonction. Ne pas traiter un interrupteur de processus ordinaire comme un dispositif de sécurité interchangeable.

Confirmer la défaillance avant de choisir un remplacement

Un signal de position manquant peut résulter d’un contact endommagé, d’un conducteur lâche, d’un support déplacé, d’une cible usée, d’un problème d’entrée du contrôleur ou d’un programme modifié. Remplacer l’interrupteur sans identifier la cause peut laisser la défaillance en place. Un interrupteur qui fonctionne à la main mais pas sous la cible de la machine suggère un problème d’interface mécanique à vérifier.

Noter l’état observé et l’état attendu. Comparer la position physique de la cible, le mouvement de l’actionneur, l’état du contact, l’indication d’entrée et la réponse de la machine en utilisant le processus de diagnostic approuvé. Chaque couche peut être en désaccord avec la suivante, donc un seul message HMI ne suffit pas à établir que le dispositif sur le terrain a échoué.

Si l’interrupteur montre des dommages, investiguer la cause. Un actionneur plié peut indiquer une collision ou une charge latérale ; des contacts brûlés peuvent indiquer une charge inadaptée ; un support lâche peut décaler la synchronisation de l’opération. Corriger la cause de l’installation ainsi que le remplacement du composant.

Sauvegarder la référence d’installation avant de la modifier

Photographier l’étiquette de la pièce, l’actionneur, le support, la cible, les étiquettes des conducteurs et la zone de terminaison. Noter les coordonnées de montage ou les références d’ajustement approuvées à partir de la documentation de la machine. Marquer la distinction entre une référence enregistrée et un nouvel ajustement ; l’objectif n’est pas de recréer une position incertaine à partir de la mémoire.

Identifier le schéma de contact et les numéros de fil. Les couleurs seules ne sont pas une carte fiable des bornes. Un remplacement avec un corps similaire peut avoir des positions ou une numérotation de bornes différente. Documenter les conditions physiques non opérationnelles et opérationnelles et ce que le contrôleur récepteur doit rapporter dans chaque cas.

Le guide de câblage NO/NC du limiteur couvre cette interprétation électrique. La Guide des types d'actionneurs de commutateurs de limite Adresses correspondant au mouvement mécanique de la cible.

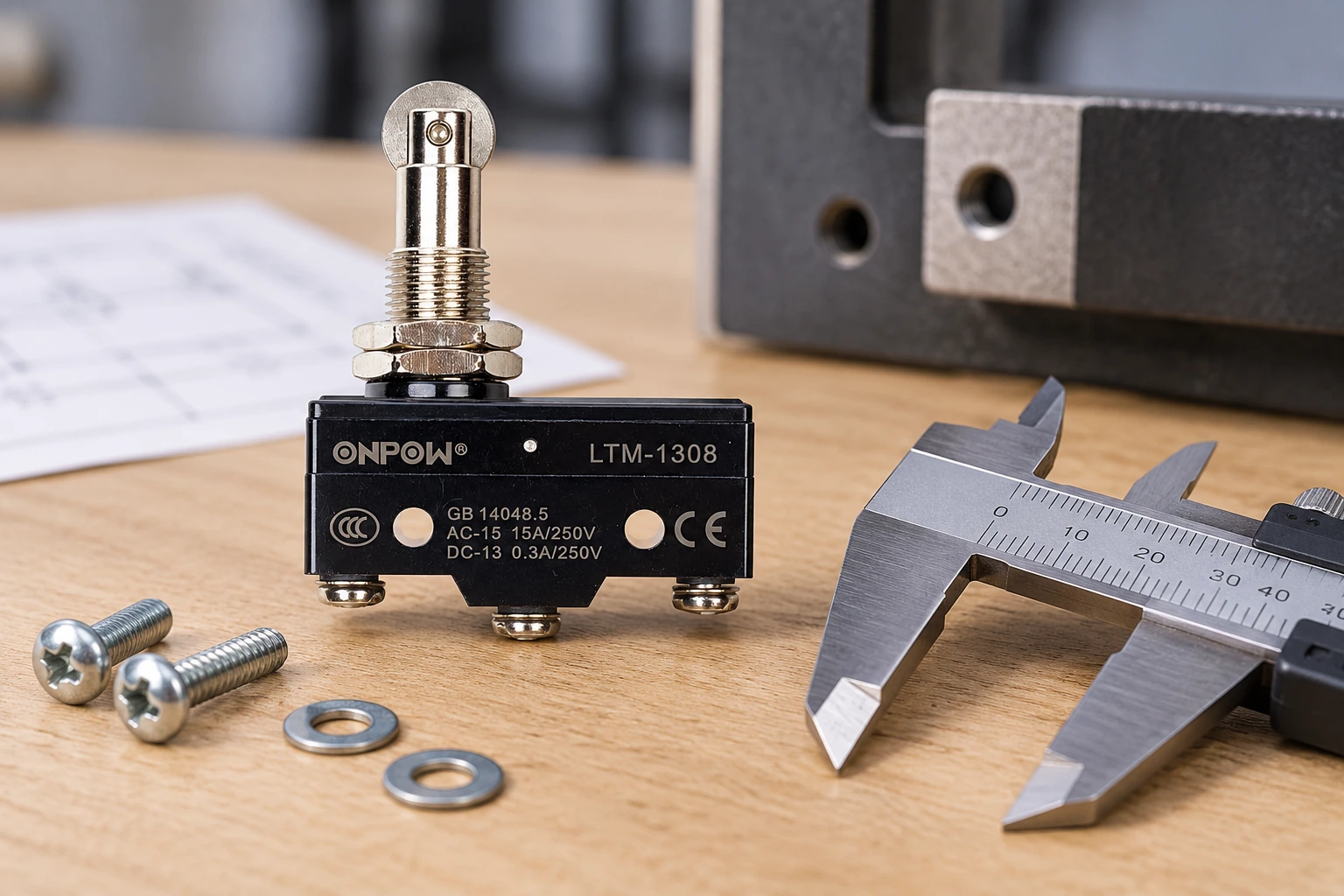

Exemple de référence d’interrupteur de limite ONPOW pour comment remplacer un interrupteur de limite sans changer le timing de la machine, détail du composant
Illustration basée sur la référence d'un micro-interrupteur ONPOW. Confirmez le dessin exact de la variante et les caractéristiques avant de spécifier l'application.

Comparer les candidats au remplacement champ par champ

Utilisez le suffixe exact et la documentation produit actuelle. Un nom de série peut inclure plusieurs actionneurs, configurations de contact, formes de bornes, joints et capacités. Une photographie du catalogue peut illustrer une version tandis que le suffixe commandé décrit une autre.

Correspondance requise Ce qu'il faut comparer Risque d'une différence non vérifiée
Fonction de contact Circuit, état normal, comportement de transfert Signal inversé ou inattendu
Carte des bornes Numérotation, position, méthode de connexion Câblage incorrect du champ
Actionneur Type, point de contact, direction, force Opération manquée ou blocage
Course Fonctionnement, déverrouillage, position finale autorisée Délai modifié ou compression excessive
Montage Espacement des trous, support, référence de réglage Position de détection décalée
Données électriques Charge AC/DC, catégorie, charge minimale, durée de vie Dommages au contact ou entrée peu fiable
Environnement Température, contamination, protection contre l'intrusion Défaillance précoce en service
Rôle de protection Capacités spécifiées et validation Perte de la performance de protection requise

La comparaison ne crée pas une approbation de remplacement direct. Le propriétaire de l'équipement ou l'ingénieur responsable doit évaluer les différences réelles et l'installation résultante.

L’équivalence de l’état de contact prime sur la position du fil

Un contact de changement conventionnel peut avoir COM, NC et NO, mais leurs emplacements physiques sont spécifiques au modèle. Confirmez quel chemin est fermé en position de référence définie et lequel se ferme après l'opération. Ensuite, mappez le circuit existant au nouveau schéma.

La position normale de la machine peut maintenir l'actionneur en position opérationnelle. Dans ce cas, supposer que NC signifie l'état normal de la machine peut inverser l'indication prévue. Séparez la référence mécanique et la signification du contrôle dans l'enregistrement de remplacement.

Pour un circuit surveillé ordinaire, examinez la réponse aux conducteurs ouverts, courts-circuits, contacts bloqués et reset échoué. NC peut rendre certains pertes de signal visibles mais ne permet pas une détection complète des défauts. Pour les fonctions de protection, utilisez le dispositif et la conception du circuit approuvés plutôt que d'inférer leur adéquation à partir des noms de contact.

Conserver la position de fonctionnement et la position de libération

Deux actionneurs peuvent changer les contacts à différentes positions malgré l'installation du même support. Comparez la dimension de fonctionnement par rapport à la référence de montage. Prenez en compte la longueur de l'actionneur, le point de contact du came, le diamètre du rouleau si pertinent, et la direction de l'approche de la cible.

La libération est tout aussi importante. Un remplacement peut fonctionner au point attendu mais rester actif plus longtemps lors du retrait. Cela peut modifier une séquence, empêcher le cycle suivant ou altérer une condition de récupération. Confirmez que la cible se déplace suffisamment pour franchir le nouveau point de libération dans les tolérances pertinentes.

Le guide de limiteur à rouleau-poussoir explique une interface courante. Un vrai exemple ONPOW LTM-1308 est montré dans cet article, mais sa photographie n'établit pas la compatibilité avec un mécanisme existant ni ne fournit des dimensions de déplacement universelles.

Ne pas transférer une capacité de courant imprimée entre les charges

Vérifiez le circuit réellement commuté. Une capacité de charge résistive ne couvre pas automatiquement une bobine de relais, un solénoïde, un moteur, une lampe ou une petite entrée électronique. Le comportement de commutation en courant alternatif et continu peut également différer. Gardez à l'esprit la tension, le courant, la catégorie de charge, la fréquence de commutation et la durée de vie électrique attendue lors de la comparaison.

Si le commutateur précédent a échoué électriquement, inspectez la charge du circuit et l'interface avant d'installer un remplacement identique. Une défaillance répétée peut refléter une charge ou une suppression inadaptée plutôt qu'un composant défectueux isolé. Examinez toute substitution d'une charge à commutation directe par une interface de contrôle comme un changement de circuit nécessitant une approbation d'ingénierie.

Le information de publication IEC 60947-5-1 donne le contexte des normes pour les dispositifs de circuits de contrôle électromécaniques. Ce n'est pas un certificat pour une pièce individuelle et ne rend pas chaque dispositif marqué d'un numéro de courant similaire équivalent.

Contrôler l’énergie avant retrait et réglage

Seul le personnel qualifié doit inspecter ou remplacer les composants électriques et de contrôle de machine installés. Utilisez la procédure de contrôle d'énergie applicable à la machine, y compris l'énergie mécanique, pneumatique, hydraulique et électrique stockée. Un arrêt de contrôle ou un contact de limite n'est pas un dispositif d'isolement d'énergie en soi.

Pour les lieux de travail en France, les exigences pertinentes incluent 29 CFR 1910.147 et 29 CFR 1910.333. Suivez les règles et procédures applicables à l'équipement et au travail réels, plutôt que de considérer un article de remplacement comme une instruction de maintenance complète.

Conservez le composant retiré et enregistrez son état si cela peut aider au diagnostic. Évitez les réglages en direct autour de machines en mouvement. Toute restauration temporaire pour test doit suivre le processus autorisé de l'équipement, avec le personnel et les mesures de sécurité nécessaires en place.

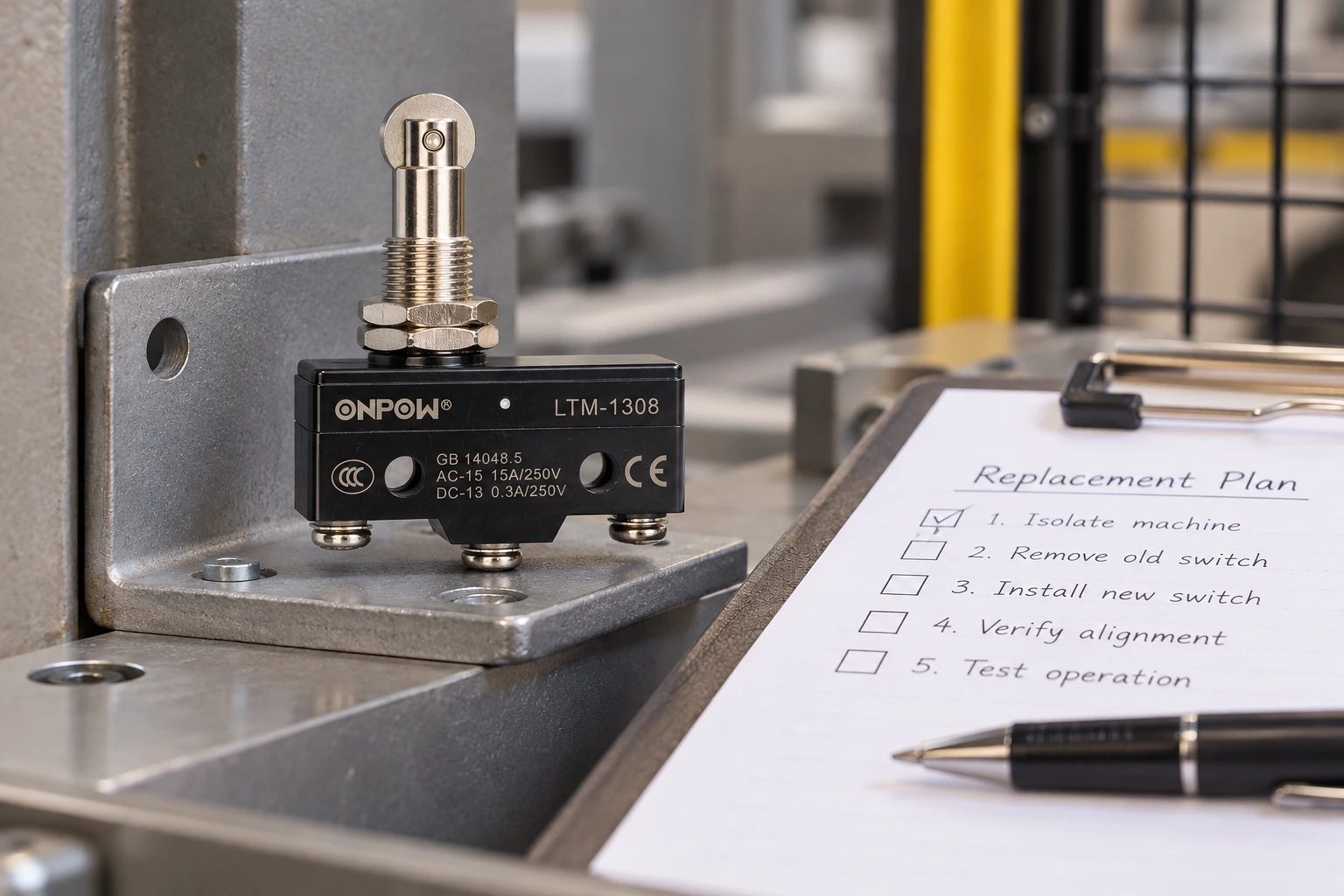

Exemple de référence d’interrupteur de limite ONPOW pour comment remplacer un interrupteur de limite sans changer le timing de la machine, planification de l’installation
Illustration basée sur la référence d'un micro-interrupteur ONPOW. Confirmez le dessin exact de la variante et les caractéristiques avant de spécifier l'application.

Inspecter le support, la cible et le câblage lors de l’installation

Un nouveau commutateur ne peut pas corriger un support fissuré, une fixation desserrée, un came endommagé ou une protection contre la tension inadéquate. Inspectez ces pièces et comparez-les aux références documentées. Utilisez les instructions de fixation et de terminaison du fabricant pour le remplacement choisi.

Routage et supportez les conducteurs de façon à ne pas tirer sur les bornes ou modifier la position du capteur. Maintenez un dégagement suffisant par rapport aux pièces mobiles et aux arêtes vives. Enregistrez toute modification de la forme du connecteur ou de la borne, car cela peut affecter l'accès au service et le support du câble même si la carte électrique reste inchangée.

Protégez l'installation de son environnement réel. Examinez ensemble l'ouverture de l'actionneur, le corps, les bornes et l'entrée du câble. Un remplacement avec un dispositif d'étanchéité différent peut nécessiter plus qu'une dimension de face avant correspondante. Le guide pour micro-interrupteur étanche aborde ces limites d'installation.

Mettre en service le remplacement en fonction du comportement requis précédent

La référence d'acceptation est l'exigence documentée de la machine, et non le comportement d'un ancien commutateur défectueux. Lors du processus de mise en service approuvé, comparez la position de la cible, l'état du contact, l'indication d'entrée, l'action de contrôle et le mouvement final. Vérifiez l'approche et la libération dans les directions pertinentes.

Vérifiez le déplacement permis après l'opération et confirmez qu'une structure mécanique externe contrôle tout mouvement excessif si nécessaire. Examinez le comportement de redémarrage, de récupération et de restauration de l'alimentation si le signal participe à ces fonctions. Tout test de fonction de protection doit suivre sa procédure de validation requise.

Enregistrez le suffixe de remplacement exact, la révision du dessin, le réglage d'installation, la carte de câblage, les observations mesurées et le résultat d'acceptation. Si le réglage ou le circuit a changé, identifiez la modification explicitement. Mettez à jour le dossier de maintenance et la liste des pièces de rechange pour que le prochain remplacement utilise la variante approuvée.

Une demande auprès d’un fournisseur évite une nouvelle incompatibilité

Envoyez l’étiquette de la pièce ancienne, les photographies, le schéma électrique, le support et les références cibles, la charge électrique, la fréquence de fonctionnement, l’environnement et les états de signal requis. Expliquez la panne observée et si l’application concerne un retour d’information ordinaire ou une fonction de protection spécifique.

Demandez au fournisseur d’identifier les différences dans le comportement du contact, le montage, la force, le déplacement, la forme du terminal, les caractéristiques électriques et l’environnement. Marquez les informations non disponibles comme en attente. Une déclaration de compatibilité doit traiter des exigences d’installation plutôt que de simplement indiquer qu’un produit a la même taille.

Vidéo éducative

Explication du limiteur de fin de course | Principes de fonctionnement

Explication du limiteur de fin de course | Principes de fonctionnement par RealPars. Connaissances éducatives générales. Utilisez le dessin du produit sélectionné et la conception de la machine pour le circuit et l'installation réels. Regarder sur YouTube.

Foire aux questions

Puis-je remplacer un interrupteur de fin de course par un autre ayant le même nombre de bornes ?

Pas uniquement sur cette base. La fonction du contact, la carte des terminaux, l’actionneur, le déplacement, le montage, les caractéristiques, l’environnement et le rôle de l’appareil doivent tous être comparés.

Pourquoi le réglage temporel de la machine a-t-il changé après le remplacement ?

La position de fonctionnement ou de déverrouillage peut différer, ou la géométrie du support et de la cible peut avoir été modifiée. Le filtrage du récepteur et l'interprétation du contrôle doivent également être vérifiés.

Le commutateur doit-il être ajusté jusqu'à ce qu'il clique ?

Un clic seul est insuffisant. Le réglage approuvé doit satisfaire le fonctionnement, la libération, le déplacement autorisé et la réponse requise de la machine sur les tolérances pertinentes.

Un micro-interrupteur ordinaire peut-il remplacer un verrouillage de protection ?

Seul le processus de conception et d'approbation de la fonction de protection spécifiée peut établir cette substitution. Une apparence similaire et des contacts NC ne prouvent pas leur compatibilité.

Que doit-on conserver après le travail?

Conservez la pièce de rechange et les références de dessin, la carte de câblage, le réglage du support, la recherche de défauts, les résultats de la mise en service et toute modification autorisée de l'installation.
