Date : 12 oct. 2026

Un bouton d'arrêt d'urgence étanche doit être choisi en fonction de sa portée de protection documentée et de l'environnement réel de l'assemblage installé. Une classification IP en façade ne protège pas automatiquement les contacts arrière, les entrées de câble ou l'ensemble de l'enceinte, et ne garantit pas la compatibilité avec l'extérieur. La pluie, les produits chimiques de nettoyage, la condensation, l'exposition aux ultraviolets et le gel soulèvent différentes questions. Commencez par confirmer le comportement requis de l'arrêt d'urgence et la configuration exacte du composant, puis évaluez les limites d'étanchéité et d'environnement. Ce guide aide à préparer cette spécification sans considérer une étiquette de résistance à l'eau comme une preuve d'une installation machine entièrement sûre.

Séparer la fonction de sécurité de la protection environnementale

La fonction d'arrêt d'urgence et l'étanchéité environnementale sont des exigences différentes. Un bouton-poussoir ordinaire bien étanché n'est pas automatiquement adapté à une application d'arrêt d'urgence. Inversement, un opérateur d'urgence correctement spécifié peut toujours être inadapté à un régime de nettoyage particulier ou à une installation exposée. L'enregistrement d'achat doit évaluer ces deux exigences plutôt que de les réduire au mot waterproof.

Le Guide HSE sur l'utilisation sûre des équipements de travail fournit le contexte des équipements de travail en France, y compris les contrôles d'urgence. Il n'approuve pas un bouton individuel ni n'établit la protection d'un panneau fini. Le Introduction à la sécurité des machines HSE situe les contrôles d'urgence dans le cadre de mesures plus larges de réduction des risques. Utilisez ces références pour organiser les questions, puis obtenez les documents du composant et la revue de conception de la machine nécessaires pour l'installation réelle.

Spécifiez l'action requise de l'opérateur, la configuration du contact et les caractéristiques pertinentes du composant indépendamment de l'exigence d'étanchéité. Confirmez comment l'opération est maintenue et libérée, comment le contrôleur évalue l'entrée et comment le redémarrage est contrôlé. L'apparence du produit et un titre de catalogue lié à l'urgence ne peuvent pas répondre à toutes ces questions. Lorsqu'une description de page est ambiguë, maintenez l'incertitude et demandez la documentation contrôlée pour le code de commande exact.

Interpréter la classification IP comme un périmètre défini

Le Page de publication IEC 60529 identifie la norme pour les degrés de protection fournis par les enceintes. Une déclaration IP appartient à un produit défini et à un périmètre de test. Vérifiez ce qui est classé, dans quelles conditions d'assemblage et avec quels accessoires requis. Une déclaration en façade ne doit pas être étendue à une affirmation selon laquelle les bornes arrière exposées résistent au même environnement.

Demandez si la classification s'applique à l'opérateur installé dans un panneau spécifié, à l'ensemble complet de l'interrupteur ou à une enceinte fournie. Déterminez la surface de montage requise, les joints d'étanchéité et les instructions d'installation. Si la page publiée indique uniquement une protection en façade, maintenez cette limitation dans le dossier d'approvisionnement jusqu'à ce que de nouvelles preuves soient fournies. Ne pas créer de revendication pour une enceinte complète à partir de l'étiquette frontale.

Les deux chiffres et toute désignation supplémentaire doivent être interprétés en utilisant la documentation pertinente. Évitez un classement simple du type “ un chiffre plus élevé est toujours meilleur ”. Différents tests d'exposition et conditions d'application doivent être vérifiés plutôt que supposés équivalents. Un composant sélectionné doit correspondre à l'exigence réelle, et non simplement avoir la désignation de catalogue la plus grande en apparence.

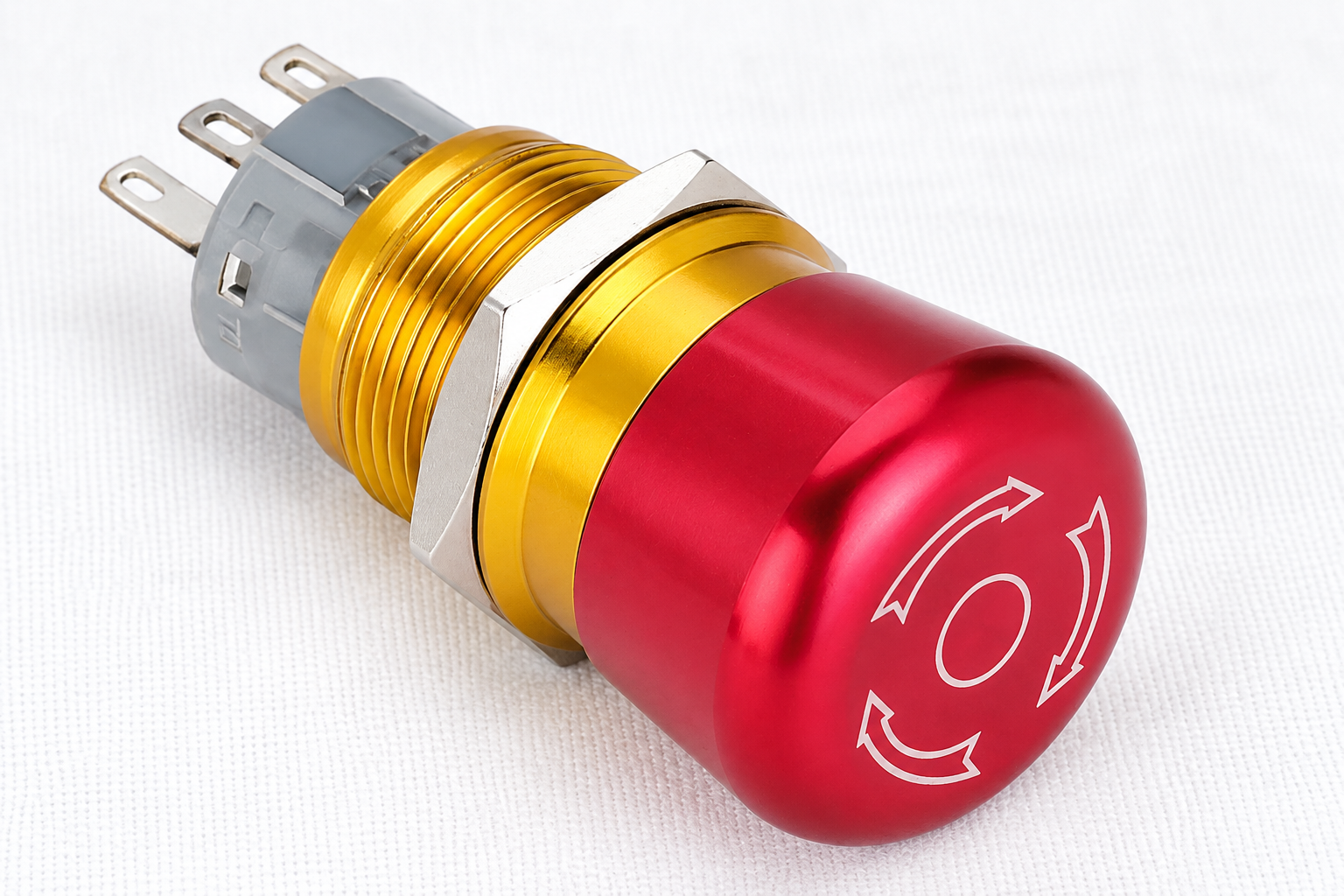

Bouton champignon rouge ONPOW avec filetage de montage en or, écrou hexagonal, flèches de libération blanches et ensemble de broches à bornes grises lors de l'inspection du document ou du montage, déconnecté
Illustration du produit basée sur une référence, déconnectée et sèche. L'apparence ne permet pas de déterminer l'action de l'opérateur, la conformité à la sécurité ou l'adéquation environnementale ; confirmer la configuration exacte.

Décrire l'exposition avant de choisir un produit

“ Extérieur ” et “ lavage ” sont des descriptions générales. Un opérateur sous un auvent abrité peut subir une combinaison différente d'eau, de lumière solaire et de température par rapport à celui d'une machine mobile exposée. Un processus de nettoyage peut utiliser un jet dirigé, une solution chimique ou une température élevée. Notez les conditions réelles plutôt que de laisser le fournisseur les déduire d'un terme marketing court.

Enregistrez où l'eau peut atteindre l'ensemble : la face avant, la jonction du panneau, le compartiment arrière, les entrées de câbles et les joints de l'enceinte. Incluez la direction et la fréquence d'exposition si connu. Notez si l'eau peut s'accumuler autour de l'opérateur ou se collecter derrière le panneau. Cet examen révèle souvent que l'agencement de l'enceinte doit être ajusté ainsi que le bouton individuel.

Traitez la chimie de nettoyage comme une question de compatibilité distincte. Une désignation d'infiltration d'eau ne garantit pas la résistance à tous les détergents, désinfectants, huiles ou solvants. Obtenez des informations sur la compatibilité des matériaux pour les substances réelles et les instructions de nettoyage. Ne pas établir de limite de concentration ou de température de nettoyage si le fabricant n'en a pas fourni. Une compatibilité inconnue est une demande de preuve, pas une valeur à estimer.

Évaluer la jointure du panneau et le compartiment arrière

Le joint installé dépend de l'assemblage décrit par le fabricant. L'épaisseur du panneau, l'état de la surface, la qualité du trou et les pièces de montage requises peuvent affecter le joint. Suivez précisément les instructions pour l'opérateur sélectionné ; ne pas transférer une valeur de serrage ou un agencement de rondelle d'un interrupteur visuellement similaire. Une force excessive n'est pas une méthode fiable pour compenser une exigence de joint inconnu.

Considérez le compartiment arrière comme une frontière de protection distincte. Les bornes exposées doivent être logées et connectées conformément aux instructions de l'équipement sélectionné et à la conception de la machine. Un opérateur en façade ne protège pas un panneau à dos ouvert contre l'entrée d'eau ailleurs. Les entrées de câbles et autres pénétrations doivent également être adaptées à l'agencement de l'enceinte. Chaque ouverture compte pour l'assemblage final.

Prenez en compte l'accès à la maintenance. Si les techniciens ouvrent fréquemment l'enceinte, identifiez comment ils inspecteront et restaureront l'étanchéité. Un joint endommagé, une pièce manquante ou une porte mal fermée peuvent compromettre la protection prévue. Utilisez une procédure d'inspection et de réassemblage documentée. Ne pas supposer qu'une installation d'un composant classé rend la protection environnementale permanente, indépendamment des changements ultérieurs.

Vérifier les conditions extérieures au-delà de l'intrusion d'eau

L'adaptabilité en extérieur inclut des questions auxquelles une déclaration IP seule ne répond pas. Examinez l'exposition aux ultraviolets, la corrosion, la température de fonctionnement, le gel, l'impact mécanique et la condensation. Obtenez des preuves pour le composant précis plutôt que de traiter des descriptions générales de famille comme universelles. Un produit peut avoir une plage de température accompagnée de conditions importantes dans un lieu gelé ou humide.

La condensation peut se produire à l'intérieur d'une enceinte même lorsque l'entrée directe d'eau est contrôlée. La conception de l'enceinte peut nécessiter une approche de gestion environnementale adaptée à l'application. Ne pas improviser des trous de drainage ou des modifications de ventilation sur un panneau lié à la sécurité sans en examiner les conséquences. Ces modifications peuvent modifier les frontières de protection et exposer d'autres équipements.

La protection contre les impacts est une autre propriété distincte. Lorsqu'une désignation IK est publiée, la garder séparée de la désignation IP et vérifier la portée de la déclaration. Un chapeau en métal robuste ne garantit pas la résistance à tous les impacts ou conditions d'utilisation abusives. L'emplacement installé et l'accessibilité doivent également permettre une opération d'urgence si nécessaire, plutôt que de dissimuler le bouton derrière une protection environnementale qui entrave l'utilisation.

Utiliser un tableau de spécifications pratique

Le tableau qualitatif suivant transforme des descriptions d'environnement générales en questions auxquelles un fournisseur et un concepteur de machine peuvent répondre. Il n'attribue délibérément pas de notes universelles ou de limites numériques. Utilisez le dossier d'exposition réel et la documentation précise pour faire la sélection finale.

Exigence Question à résoudre Preuve ou action
Exposition à l'eau en façade Qu'est-ce qui atteint la tête et la jonction du panneau ? Conditions de protection frontale documentées et d'installation
Protection arrière L'humidité peut-elle atteindre les contacts par une autre ouverture ? Examen de la protection des boîtiers, de l'entrée de câble et des bornes
Nettoyage Quelles méthodes, substances et températures sont utilisées ? Informations du fabricant sur le nettoyage et la compatibilité des matériaux
Exposition en extérieur La protection contre les UV, la corrosion, le gel et la température est-elle couverte ? Confirmation environnementale spécifique à l'application
Montage Quelles dimensions de panneau, pièces d'étanchéité et instructions s'appliquent ? Plan d'installation précis de l'opérateur
Fonction de sécurité La disposition des actions et des contacts fournis répond-elle à la conception ? Documents sur les composants contrôlés et validation de la machine
Maintenance Comment l'étanchéité et le fonctionnement seront-ils inspectés après service ? Procédure d'inspection documentée et de remontage

Traiter avec précaution les affirmations sur la page produit

Le Page produit ONPOW LAS1-AGQ-TSB publie des informations sur la protection du panneau frontal et décrit un niveau de protection personnalisé optionnel. Une option décrite comme personnalisable ne doit pas être présentée comme la configuration standard fournie. Demandez le code exact cité et les documents couvrant cette option avant de l'inclure dans une spécification de machine.

La page inclut également une action de contact déclarée qui doit être conciliée avec le comportement requis de l'arrêt d'urgence. Ne supposez pas qu'un tête en forme de champignon et un regroupement de produits liés à l'urgence établissent une fonction d'arrêt retenue. Les images de référence dans cet article illustrent le produit physique et le contexte d'inspection. Elles ne certifient pas une fonction de sécurité installée, une classification extérieure ou la compatibilité avec un processus de nettoyage.

Demandez des clarifications sur toute description conflictuelle ou incomplète avant de commander. Conservez ensemble les informations de la page d'origine, la réponse du fournisseur et la spécification approuvée afin que le service des achats puisse voir quelle configuration a été réellement confirmée. Cela est particulièrement utile lorsqu'une famille comprend plusieurs styles de tête, configurations de contact et joints optionnels. La commande finale doit identifier la configuration fournie, et non simplement la catégorie marketing.

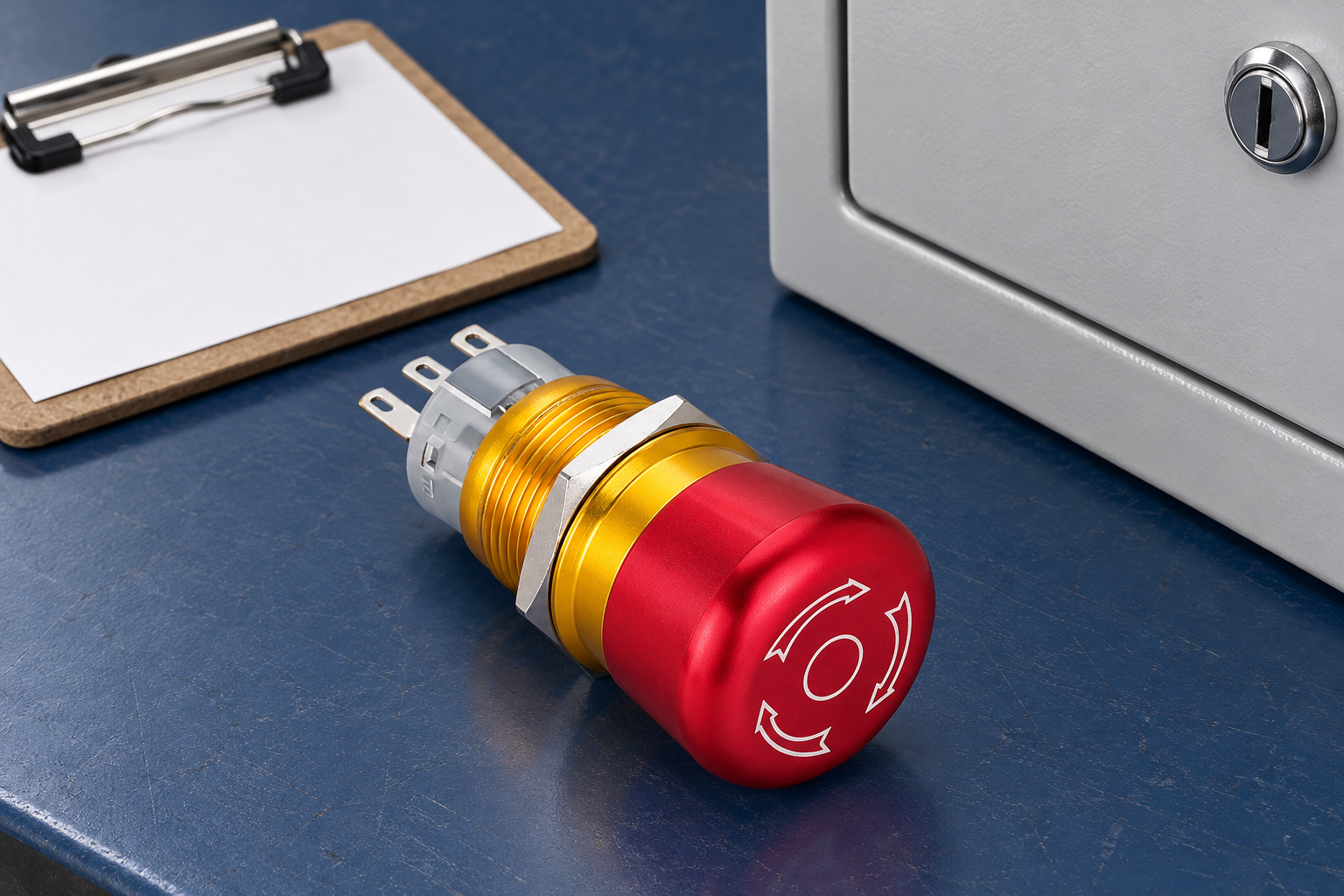

Bouton champignon rouge ONPOW avec filetage de montage en or, écrou hexagonal, flèches de libération blanches et ensemble de broches à bornes grises lors de la revue des spécifications d'approvisionnement ou environnementales, déconnecté
Illustration du produit basée sur une référence, déconnectée et sèche. L'apparence ne permet pas de déterminer l'action de l'opérateur, la conformité à la sécurité ou l'adéquation environnementale ; confirmer la configuration exacte.

Inspecter sans inventer un test d'étanchéité à l'eau

Une inspection à réception peut vérifier le code de commande, les pièces fournies, l'état visible et les documents par rapport à la commande. Vérifiez l'absence de composants de joint manquants, de dommages, de mauvais assemblages de contact et de divergences dans les étiquettes. Enregistrez ces observations avant l'installation. N'interprétez pas une inspection visuelle à sec comme une preuve que le test IP a été réussi.

Après l'installation, le personnel compétent doit suivre les procédures d vérification environnementale et fonctionnelle approuvées. Un test de tuyau aléatoire peut être dangereux et ne pas représenter les conditions de test nominales du fabricant. Utilisez les critères d'acceptation spécifiés plutôt que de créer une démonstration spectaculaire pour une photographie. La validation fonctionnelle doit également vérifier le comportement prévu d'arrêt, de réinitialisation et de redémarrage de la machine complète.

Les registres de maintenance doivent distinguer les dommages environnementaux des défauts du système de contrôle. L'humidité, la corrosion ou les dommages mécaniques peuvent nécessiter le remplacement de composants et l'investigation de la limite de l'enceinte, tandis qu'un problème de réinitialisation peut impliquer une autre partie du circuit. Utilisez le guide de dépannage de l'arrêt d'urgence pour organiser les observations. Lisez le guide de sélection et de couverture de l'arrêt d'urgence pour les questions liées à la portée de la protection et le article sur l'arrêt d'urgence versus coupure d'urgence pour la terminologie fonctionnelle.

Préparer la demande et les enregistrements de revue

Envoyez la description de l'exposition, les détails du panneau, le comportement requis de l'opérateur, les besoins de contact, l'interface du contrôleur et la demande de documentation au fournisseur. Marquez clairement les exigences nécessitant une confirmation. Évitez de demander un bouton étanche extérieur générique lorsque l'environnement réel inclut des produits chimiques, du gel ou des contacts arrière vulnérables. Contacter ONPOW avec ces informations avant d'approuver une configuration finale.

La vidéo éducative ci-dessous examine pourquoi un circuit d'arrêt d'urgence en série a échoué. Elle fournit un contexte pour garder distincts le bouton physique, la configuration de contact et la fonction de sécurité complète. Elle ne vérifie pas l'étanchéité, n'autorise pas un circuit d'arrêt d'urgence particulier et ne remplace pas les instructions exactes de l'équipement.

Pourquoi le circuit d'arrêt d'urgence de la série a échoué — RealPars

Regarder la vidéo pédagogique

Foire aux questions

Un indice de protection IP indiqué pour la face avant du panneau protège-t-il les contacts arrière ?

Pas automatiquement. Confirmer la portée de la classification publiée et protéger le compartiment arrière, les bornes et les entrées de câble par la conception de l'enceinte complète.

Le fait d'être étanche signifie-t-il que le produit convient à une utilisation en extérieur ?

Non. La sélection en extérieur nécessite également de vérifier la température, le gel, l'ensoleillement, la corrosion, la condensation et d'autres conditions d'application au-delà de l'intrusion d'eau.

Puis-je supposer qu'une classification personnalisée est standard ?

Non. Confirmez la configuration exacte indiquée et la documentation. Une personnalisation disponible ne prouve pas que chaque unité fournie l'inclut.

Une tête de champignon rouge prouve-t-elle le comportement d'urgence requis?

Non. Vérifiez l'action précise de l'opérateur, les caractéristiques de contact et la conception complète de la machine. L'apparence et la catégorie de produit seules sont insuffisantes.

L'inspection à réception doit-elle inclure un jet d'eau sur le bouton ?

Utilisez les procédures d'inspection et de vérification approuvées. Un test de pulvérisation improvisé peut être dangereux, en dehors des conditions de test indiquées et incapable d'établir la protection revendiquée.
