Een pushknop LED die niet werkt betekent niet automatisch dat het schakelcontact is uitgevallen. Een verlichte knop combineert een commandofunctie met een aparte indicatiefunctie, en deze functies kunnen verschillende aansluitingen en elektrische vereisten hebben. Begin met het exacte bestelde model, de goedgekeurde terminaltekening en de indicatielogica van de machine. Bepaal of de lamp in de waargenomen toestand aan zou moeten zijn, en laat vervolgens een gekwalificeerd persoon een storing in de voeding, bedrading, controle-uitgang of lamp vaststellen. Verbind geen terminals door, omzeil geen interlock en pas geen geschatte spanning toe om de ring te laten oplichten.
Bepaal eerst of de donkere lamp daadwerkelijk een storing is
Een operator mag verwachten dat een verlichte knop oplicht wanneer de knop wordt ingedrukt. Dat is slechts één mogelijke schakeling. Een ander paneel kan de knop verlichten wanneer een controller een commando accepteert, wanneer een machine klaar is, of wanneer een externe procesconditie waar wordt. In die schakelingen zorgt alleen de mechanische beweging van de knop niet voor de verwachte lampstatus.
Lees de documentatie van de machine en vergelijk de werkelijke toestand met de gedocumenteerde indicatieserie. Noteer of de machine gestopt, klaar, in bedrijf of in een alarmtoestand is. Let op of andere indicatoren normaal functioneren. Een donkere lamp op een anders functionerende startknop kan een indicatieprobleem zijn, maar kan ook correct aangeven dat een toestemmingsvoorwaarde ontbreekt. Trek nooit de veiligheid van de machine alleen uit het uiterlijk van de lamp af.
Gebruik de Verlichte versus niet-verlichte pushknop gids voor het bredere productonderscheid. Deze troubleshootingprocedure betreft de lamptak van een bestaande assemblage, in plaats van te bepalen of verlichting überhaupt nodig is.
Identificeer de exacte lampconfiguratie
Twee knoppen met dezelfde rand kunnen verschillende lampmodules bevatten. Een gelijke uitstraling bewijst niet dat de spanning, polariteit, interne stroombeperking of geschiktheid voor wisselstroom gelijk zijn. De productfamilienaam kan ook onvoldoende zijn wanneer meerdere verlichtingsopties onder één serie beschikbaar zijn.

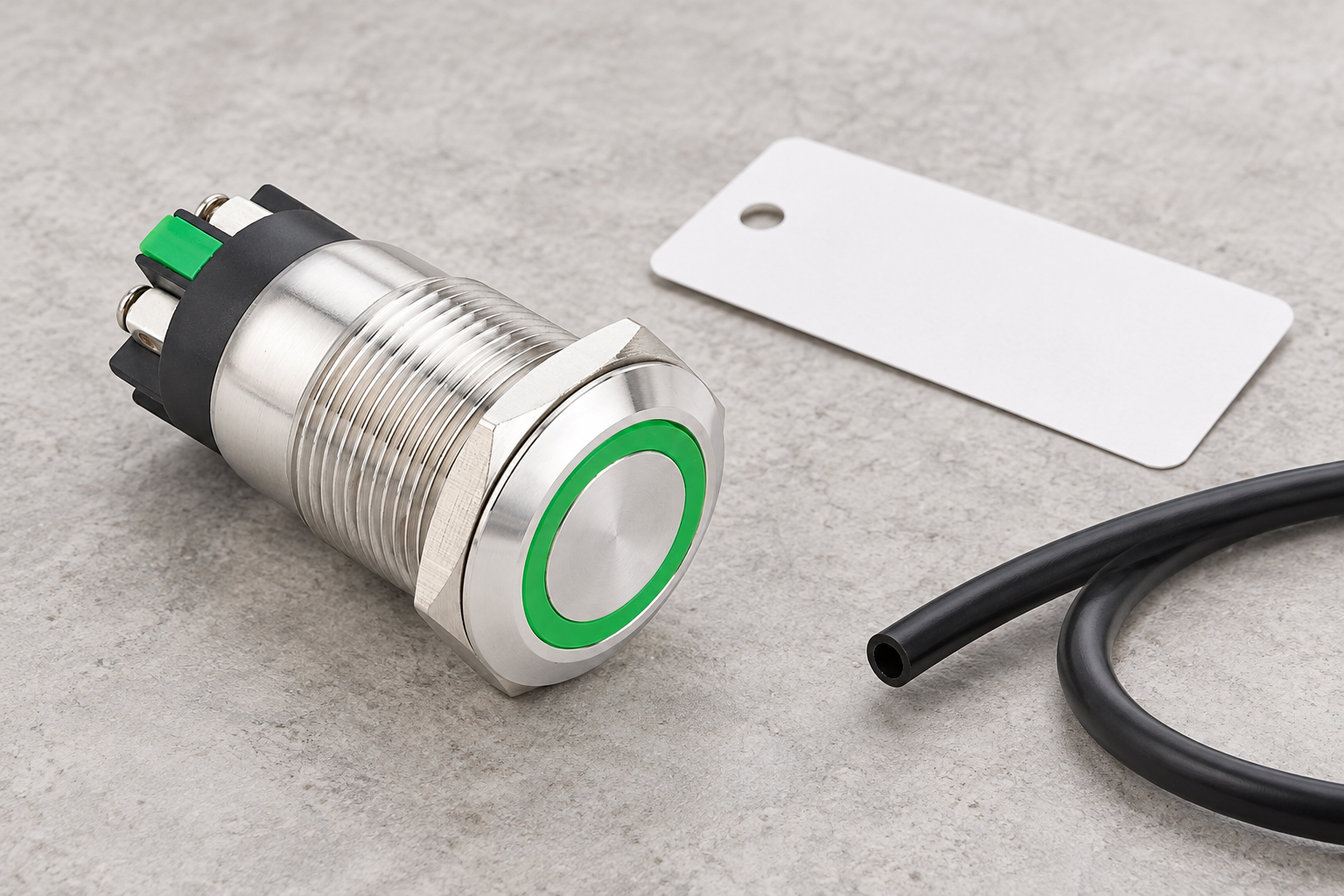

Verzamel de volledige bestelcode, aankoopbewijs, terminaltekening en eventuele leesbare geïnstalleerde markeringen. Identificeer de schakelterminals apart van de verlichtings terminals. Bepaal of het licht integraal of vervangbaar is volgens de fabrikant. Open een verzegelde assemblage niet zomaar omdat een vervangende LED fysiek klein genoeg lijkt om te passen.
De Productpagina van LAS1GQ-11E/L/S is een relevant voorbeeld van een schroefring-verlichte schakelaar. De afbeelding helpt bij het identificeren van de constructie; het geeft niet de voedingswaarde van elke bestelde lampoptie aan. Vraag bevestiging van de werkelijke configuratie voordat u een assemblage vervangt. Als de gegevens niet overeenkomen met de markeringen, stop dan en los de identiteit-verschil op.
Schei de contactbaan van de lampbaan
Een schakelcontact verandert een elektrisch circuit wanneer de actuator beweegt. De LED-vertakking geeft een zichtbare indicatie wanneer deze volgens het ontwerp wordt gevoed. Een succesvolle opdracht bewijst niet dat de lamptak correct wordt gevoed. Omgekeerd bewijst een brandende ring niet dat een contact van toestand is veranderd of dat de controller een opdracht heeft geaccepteerd.
Teken twee eenvoudige functionele paden op het onderhoudsrapport: actuator naar schakelcontact naar controllerinvoer, en indicatiecommando naar voeding naar lamp. Gebruik de goedgekeurde tekening om de werkelijke terminals te labelen. De Gids voor contact- en terminalconfiguratie Biedt achtergrondterminologie. Terminalposities moeten nog steeds afkomstig zijn van de model-specifieke tekening, vooral wanneer een achteraanzicht verward kan worden met een vooraanzicht.
Voor een gelijkstroomlamp waarvan de documentatie polariteit specificeert, vergelijk de aangewezen positieve en negatieve terminals met de installatie. De Schakelaar versus LED polariteitsuitleg legt uit waarom een mechanisch contact en een lamp niet identiek behandeld kunnen worden. Ga er niet van uit dat elke verlichte knop polariteitgevoelig of polariteitsbeschermd is.
Gebruik een veilige diagnostische volgorde
Elektrisch onderzoek behoort toe aan een bevoegde persoon die een goedgekeurde procedure gebruikt. Isoleren van de machine en controlevoedingen indien nodig, voorkom onverwacht herstarten, en verifieer de isolatie met geschikt gereedschap. Hulpmiddelenvoedingen, externe uitgangen en opgeslagen energie kunnen aanwezig blijven nadat een hoofdschakelaar is geopend. Volg de energiecontrole-eisen van de installatie in plaats van te vertrouwen op een donkere indicator als bewijs van isolatie.
De HSE-richtlijnen voor elektrische onderhoudsveiligheid ondersteunt vakkundig werk, veilige isolatie en geschikt gereedschap. Als een gemeten spanning nodig is, vereist dit een gerechtvaardigde, gecontroleerde procedure volgens de toepasselijke regels. Dit artikel machtigt niet tot live testen van een machinepaneel.

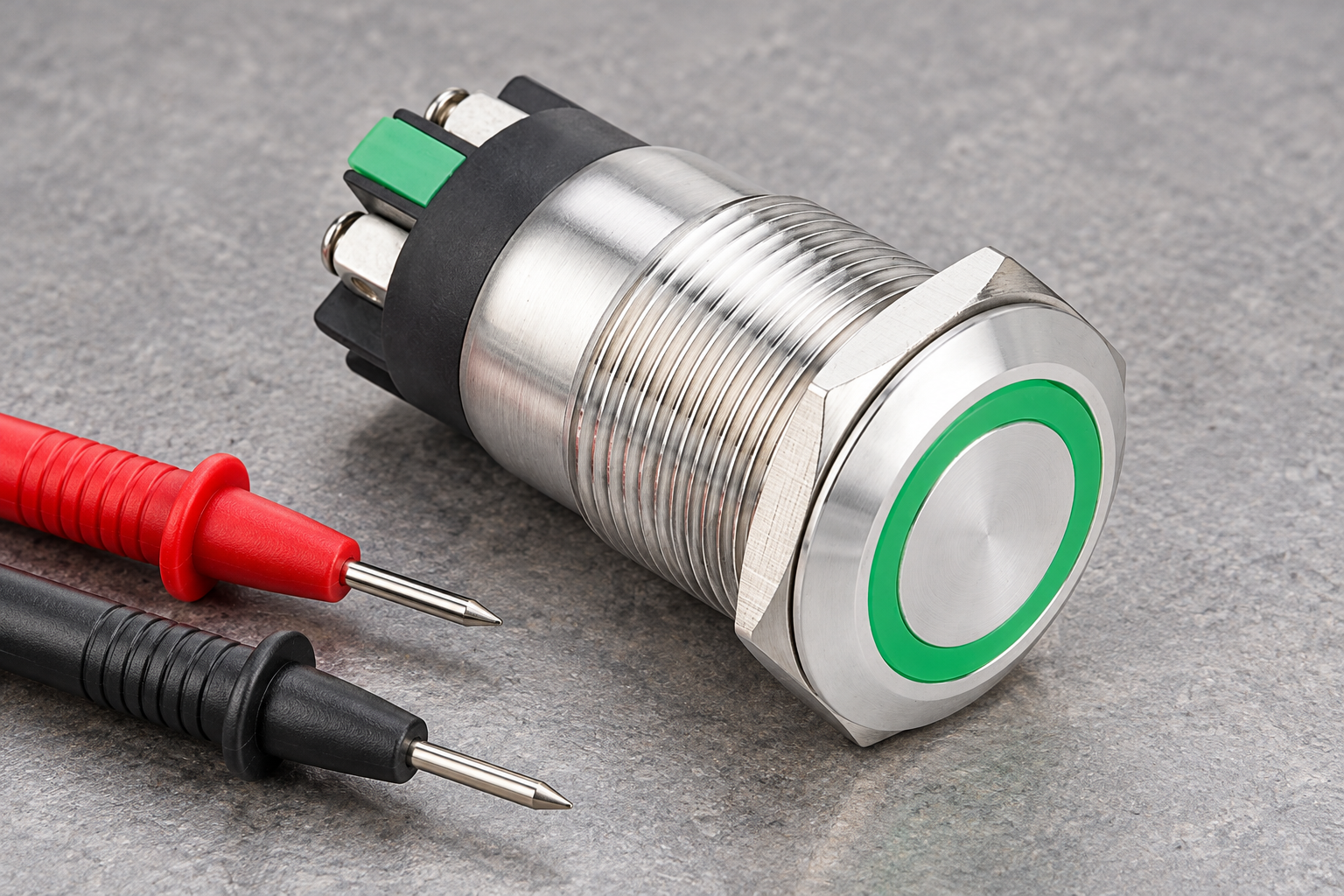

Controleer documentatie, fysieke toestand en toegankelijke verbindingen voordat u iets vervangt. Zoek naar losse draden, beschadigde isolatie, een verschoven connector, tekenen van oververhitting of vervuiling. Volg de aansluitvereisten van de fabrikant; harder aandraaien is geen diagnostische methode. Gebruik nooit de weerstand- of continuïteitfunctie van een meter op een ingeschakelde lampcircuits. De Fluke 12 gebruikshandleiding illustreert instrument-specifieke voorzorgsmaatregelen; gebruik de instructies voor de meter die daadwerkelijk in gebruik is.
Interpreteer observaties zonder overdiagnose
De volgende beslissingskaart is kwalitatief. Het organiseert observaties, niet universele meterstanden of passeringlimieten. Elke voorgestelde controle moet worden uitgevoerd volgens de goedgekeurde onderhoudsprocedure, met gebruik van de daadwerkelijke bedradingstekening en lampenspecificatie.
| Observatie | Mogelijke verklaring | Bewijs dat moet worden verkregen voordat de knop wordt vervangen |
|---|---|---|
| Contactcommando werkt maar de lamp blijft donker | Gescheiden lampvoeding, uitgang of lampfout | Verwachte indicatiestatus en de volledige lamptaktekening |
| Meerdere lampen worden tegelijk donker | Gedeelde voeding, gemeenschappelijke terugkeer of controleconditie | Gedeelde circuitidentificatie en onderhoudsbevindingen |
| Lamp brandt in een gedocumenteerde geïsoleerde componententest | Geïnstalleerd circuit of indicatielogica verschilt | Goedgekeurde testomstandigheden en vergelijking van geïnstalleerd circuit |
| Lamp werkt af en toe tijdens vibratie | Verbinding, kabel of componentintermitterendheid | Geregistreerde omstandigheden, geïnspecteerde verbindingen en herhaalbaar bewijs |
| Vervangingslamp blijft ook donker | Verkeerde configuratie of onopgelost upstream probleem | Zowel bestelcodes als leverings-/bedieningsvereisten |
| Ring lijkt alleen donker in heldere omgeving | Contrast of omgevingslichtprobleem bij het bekijken | Werkelijke kijkomstandigheden en gespecificeerde indicatievereiste |
Een beschadigde uitstraling is bruikbaar bewijs, maar geen volledige oorzaak-analyse. Bijvoorbeeld, het vervangen van een zichtbaar defecte lamp zonder het oplossen van een onjuiste voeding kan de storing herhalen. Evenzo bewijst een bevredigende lezing van de geen-belastingsvoeding niet dat de hele lampenkring correct functioneert in bedrijf. Noteer het meetpunt, de toestand van het circuit en het gebruikte instrument zodat een andere technicus de uitslag kan interpreteren.
Maak onderscheid tussen uitgangsgedrag en lampgedrag
Een controlleruitgang kan inactief zijn omdat de vereiste toestand niet is bereikt. Het kan ook diagnostische pulsen gebruiken of een gedocumenteerde uitschakel-lekkagekenmerk hebben. Dit zijn circuit-eigenschappen die moeten worden beoordeeld aan de hand van zowel controller- als lampdocumentatie; ze zijn geen redenen om een willekeurige weerstand over de lampterminals te plaatsen.
Een zwakke gloed terwijl de uitgang uitstaat, is een ander symptoom dan een volledig niet-lichtende lamp. Combineer beide niet tot één storingdiagnose. Wijzigingen in uitgangslading, onderdrukking of indicatielogica kunnen warmte, stroom en foutdetectie beïnvloeden. Laat de verantwoordelijke ingenieur dergelijke wijzigingen beoordelen en de tekening bijwerken. Een vervanging van een knop mag niet stilletjes veranderen in een circuitontwerpwijziging.
Als een externe testvoeding wordt voorgesteld, moet de fabrikant de testopstelling, de voedingskenmerken en de aansluitingen goedkeuren. Een diodetestfunctie kan falen om een intern geconditioneerde lamp te verlichten, zelfs wanneer de lamp gezond is. Het resultaat alleen is daarom geen betrouwbare acceptatietest voor een onbekend verlicht module.
Bepaal wat te vervangen en wat te behouden
Als het onderzoek een defecte geïntegreerde lamp identificeert, vervang dan de toegestane samenstelling door de exacte goedgekeurde configuratie of een expliciet gekwalificeerd alternatief. Stem af op de mechanische pasvorm, contactopstelling, bedieningswijze en verlichtingsfunctie. Controleer de connector of het afsysteem evenals de zichtbare kop; een visueel vergelijkbare eenheid kan andere achteraansluitingen gebruiken.
Voor een vervangbare module, volg de demontage- en vervangingsinstructies van de fabrikant. Verplaats geen onderdelen tussen niet-gerelateerde families of improviseer afdichtingsoppervlakken. Behoud de originele circuitidentificatie en documenteer het verwijderde onderdeel. Label de volledige configuratie voor onderhoudsvoorraad in plaats van meerdere spanningsopties op te slaan in een ongetagde gemeenschappelijke bak.
Na reparatie, controleer de aansluitingen en herstel de covers en beveiligingen. Verifieer de volledige indicatievolgorde via de goedgekeurde machinetest, inclusief de toestand waarin de lamp uit moet zijn. Bevestig dat de schakeling nog steeds correct reageert. Een continu brandende lamp kan net zo misleidend zijn als een donkere, als deze niet langer de gedocumenteerde machineconditie vertegenwoordigt.
Geef de leverancier een bruikbare storingregistratie
Stuur de volledige ordercode, aankoopdatum of batchreferentie, goedgekeurde aansluittekening en duidelijke foto's van de geïnstalleerde kop en achteraansluitingen. Geef aan of de contactfunctie werkt en beschrijf precies wanneer de lamp verwacht wordt te verlichten. Voeg eventuele geautoriseerde metingen toe met hun circuittoestanden en meetpunten; vermijd het sturen van een onverklaarde nummer alleen gelabeld als spanning.
Leg uit of de storing volgde op installatie, vervanging, reiniging of een verandering in de voeding. Geef het aantal getroffen eenheden aan en of de eenheden een gedeelde voeding of uitgang hebben. Deze onderscheidingen helpen om configuratiefouten te scheiden van een mogelijk componentprobleem. Claim niet een defecte productiebatch op basis van één donkere ring zonder de identiteit en toepassingsvoorwaarden te controleren.
Voor een nieuwe vervangingsbestelling, vraag ONPOW om schriftelijk de lampoptie, terminaltoewijzing, toegestane voeding en vervangingsgrens te bevestigen. Bewaar die reactie samen met de machine documentatie. Een geverifieerde configuratie en een herhaalbare functionele controle bieden een veel sterkere onderhoudsresultaat dan herhaaldelijk onderdelen uitwisselen totdat er één lijkt te werken.
Veelgestelde vragen
Kan de schakelaar werken wanneer de LED is uitgevallen?
Ja. Wanneer het schakelcontact en de lampkring gescheiden zijn, kan de ene functie werken terwijl de andere niet werkt. Controleer de daadwerkelijke producttekening en het machinecircuit voordat u deze conclusie trekt voor een specifieke assemblage.
Bewijst een onverlichte ring dat er geen spanning op het paneel staat?
Nee. Een lamp kan zonder stroom zijn, defect of uitgeschakeld worden terwijl andere circuits nog wel onder spanning staan. Gebruik de vereiste isolatie- en verificatieprocedure; een indicator is geen vervanging voor het aantonen van de veilige toestand.
Kan ik een niet-brandende lamp rechtstreeks aansluiten op een vrije voedingsbron?
Alleen onder een door de fabrikant goedgekeurd testproces met de juiste voeding en terminalidentificatie. Een geraden spanning of polariteit kan het module beschadigen en het oorspronkelijke geïnstalleerde circuitprobleem verbergen.
Moet ik de hele knop vervangen of alleen de lamp?
Volg de vervangingsgrens van de fabrikant voor de bestelde configuratie. Vervang een geïntegreerde samenstelling zoals gespecificeerd, en vervang een apart lampmodule alleen wanneer de gedocumenteerde constructie dit toelaat. Controleer zowel commando als indicatie na reparatie opnieuw.
