إذا كان مشروعك يحتوي بالفعل على واجهة لوحة تحكم مكتملة، فقد يكون مفتاح الضغط المثبت على اللوحة هو الخيار الأكثر ملاءمة. أما إذا كان يجب إضافة عناصر التشغيل إلى هيكل آلة أو واقٍ أو قاعدة تثبيت أو محطة تحكم عن بُعد، فيمكن لصندوق مفاتيح الضغط توفير سطح تشغيل وحجم محمي للأسلاك في مجموعة واحدة.
السؤال الأساسي ليس “أي زر يبدو أفضل؟” بل هو: هل تحتوي المعدات بالفعل على سطح تشغيل معتمد؟ تحدد الإجابة ما إذا كنت ستختار جهازًا لتركيبه داخل لوحة أم ستصمم اللوحة حول صندوق.

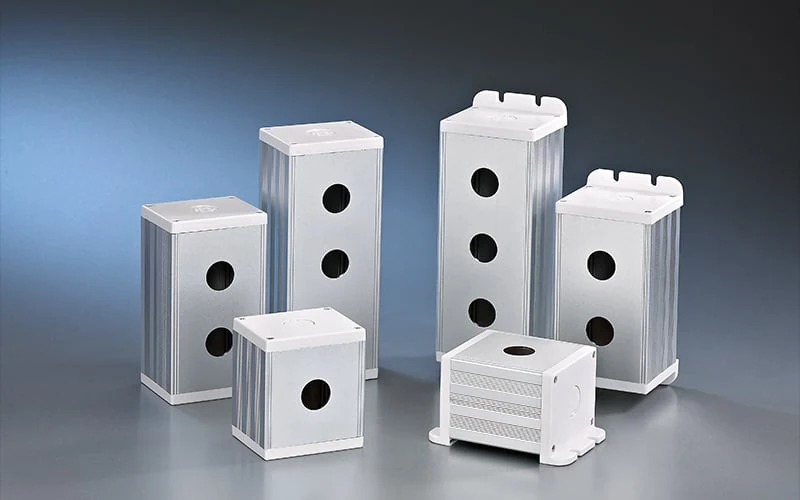

صورة لعائلة صناديق أزرار الضغط المعدنية من ONPOW؛ يُرجى التأكد من نمط الثقوب الدقيق والرسم الهندسي للطراز المطلوب.
الفرق في دقيقة واحدة
A مشغل زر ضغط مثبت على اللوحة يُركّب عبر فتحة مجهزة مسبقًا في لوحة موجودة أو باب خزانة. فاللوحة وسُمكها والمساحة الخلفية ومسار الكابلات موجودة بالفعل، ويجب أن يتوافق المشغل معها.
A صندوق مفاتيح الضغط هو حاوية أو محطة تحكم توفر سطح تشغيل منفصلًا. ويحدد الصندوق ترتيب الثقوب المتاح وخيارات إدخال الكابلات والمساحة الداخلية وإمكانية الوصول لأغراض الصيانة. ويمكن تركيبه على آلة أو هيكل، لكن مدى ملاءمته يظل معتمدًا على التركيب الكامل.
| نقطة اتخاذ القرار | مشغل مثبت على اللوحة | صندوق مفتاح زر الضغط |
|---|---|---|
| سطح التشغيل | خزانة أو وحدة تحكم أو لوحة آلة موجودة | سطح جديد يوفره الصندوق |
| أول متطلبات التحديد الميكانيكي | فتحة التركيب النهائية وسُمك اللوحة والخلوص الخلفي | نمط ثقوب الصندوق والعمق القابل للاستخدام ومداخل الكابلات ونقاط التثبيت |
| حجم التوصيلات الكهربائية | مشترك مع لوحة التحكم الرئيسية | حجم مخصص، وفقًا للرسم الهندسي للصندوق |
| سؤال حول الصيانة | هل يمكن الوصول إلى المشغّل وأطراف التوصيل من خلف اللوحة؟ | هل يمكن فتح الصندوق وإجراء صيانة للتوصيلات الكهربائية دون إزالة محطة التشغيل؟ |
| التوسعة | محدودة بالمساحة الاحتياطية المتاحة في اللوحة والخلوص الداخلي | محدودة بالثقوب المتاحة وحجم الصندوق والفئة المختارة |
| نمط العطل الشائع | تتناسب الحافة الأمامية مع اللوحة، لكن أطراف التوصيل أو انحناء الأسلاك تتعارض مع المكونات الموجودة خلفها | تتناسب الثقوب مع الأزرار، لكن مدخل الكابلات أو إمكانية الوصول إلى الغطاء أو نظام التثبيت لا يتناسب مع الآلة |
لا يُعد أي من التصميمين أكثر أمانًا أو متانة أو ملاءمة تلقائيًا من الآخر. ويتطلب التوصل إلى هذه الاستنتاجات أدلة دقيقة على المنتج المحدد وظروف التركيب.
اختر لوحة التحكم الرئيسية عندما تكون الواجهة موجودة بالفعل
استخدم مشغّلًا مُثبّتًا على اللوحة عندما يكون موقع المشغّل محددًا بالفعل في الرسم الهندسي للمعدات، مع توافر مساحة خلفية كافية لجسم المشغّل ومكونات التثبيت وكتلة نقاط التلامس والموصلات. ويوصي دليل مواصفات اللوحات من ONPOW بالفصل بين الواجهة المرئية والقرار المتعلق بالدائرة الكهربائية؛ فوجود إطار أمامي أو عدسة مضيئة لا يُثبت وجود ترتيب معين لنقاط التلامس.
قبل طلب تحديد الطراز، سجّل ما يلي:
- فتحة التركيب المعتمدة أو نمط الثقوب المحدد؛;
- سُمك اللوحة والقيود المتعلقة بسطحها الأمامي؛;
- المساحة الخلفية الواجب إبقاؤها خالية، واتجاه أطراف التوصيل، والمساحة اللازمة لانحناء الأسلاك؛;
- إجراء لحظي أو مستمر؛;
- منطق التلامس المطلوب NO/NC، وما إذا كانت دائرة المصباح منفصلة؛;
- تفضيل أطراف التوصيل أو الموصلات؛ و
- المتطلبات البيئية ومتطلبات التوثيق التي يجب أن يستوفيها الطراز المحدد.
للاطلاع على تسلسل القياسات التفصيلي، راجع كيفية تحديد مواصفات مفتاح ضغط مثبت على لوحة التحكم. تتناول تلك الصفحة مدى توافق الجهاز مع اللوحة؛ بينما تتناول هذه المقالة اختيار البنية الأساسية في مرحلة سابقة.
اختر صندوقًا عندما يكون سطح التشغيل غير موجود أو بعيدًا
يكون الصندوق مفيدًا عندما لا تحتوي الآلة على فتحة مناسبة في اللوحة، أو عندما يلزم تجميع أدوات التشغيل في محطة بعيدة، أو عندما يرغب مُصنّع اللوحة في استخدام حيز محدد لغلاف واقٍ بدلًا من إنشاء عدة فتحات عشوائية. يمكن للصندوق تبسيط التصميم المادي، لكنه لا يلغي الأعمال الهندسية المطلوبة.
افحص الصندوق باعتباره حدودًا للتجميع:
- نمط الثقوب: هل يتوفر الصندوق بقطر وعدد الفتحات المطلوبة لمجموعة أدوات التشغيل؟ لا تفترض أن التصنيف الاسمي “22 مم” يضمن توافق جميع الحواف أو الصواميل أو كتل التلامس.
- العمق القابل للاستخدام: هل سيظل جسم المشغّل وكتل التلامس وانحناء الأسلاك بعيدًا عن الغطاء والجدران الجانبية؟
- مداخل الكابلات: من أين ستدخل الموصلات، وهل يمكن الحفاظ على مسار الدخول دون التأثير سلبًا على إمكانية الوصول لأغراض الصيانة؟
- التثبيت: هل تتناسب طريقة التثبيت مع هيكل الماكينة وتتيح إزالة الغطاء؟
- آلية التشغيل: هل تدعم طرازات المشغّلات المحددة بدقة وظائف التشغيل اللحظي أو المستمر أو الاختيار أو الطوارئ المطلوبة؟
- البيئة والأدلة: ما تصنيفات أو شهادات الحاوية والمشغّل المطلوبة فعليًا، وأين توجد الأدلة الخاصة بالطراز المحدد؟

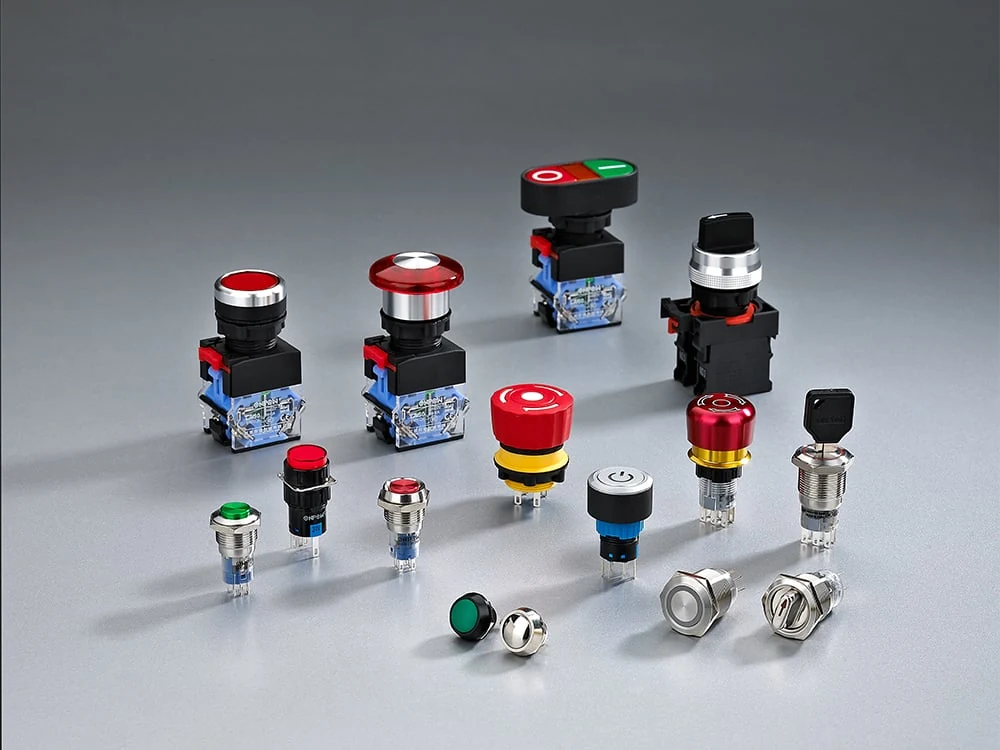

استخدم صورة لمشغّل مُثبّت على لوحة لشرح حدود الجهاز، واستعن بالرسم الفني الدقيق للطراز المحدد قبل اعتماد فتحة اللوحة نهائيًا.
افصل القرار الكهربائي عن قرار اختيار الصندوق
يمثل الصندوق حدًا ميكانيكيًا وبيئيًا، لكنه لا يحدد منطق التحكم لديك. حدّد وظيفة المشغّل والدائرة الكهربائية بشكل مستقل:
- يغيّر المشغّل اللحظي حالته أثناء الضغط عليه؛ أما المشغّل ذو الوضع الثابت أو المزلاج فيظل في حالته الجديدة حتى يتم تشغيله مرة أخرى.
- يشير المصطلحان NO وNC إلى حالة التلامس في الوضع الطبيعي المحدد. طابِق منطق التشغيل المطلوب مع كتلة التلامس أو طراز المفتاح المحدد بدقة.
- قد يوفّر المشغّل المزوّد بإضاءة خاصية الإشارة، ولكن يجب أيضًا مراجعة دائرة المصباح وتلامسات التبديل كلٌّ على حدة.
- لا يمكن نقل تصنيف التلامس الخاص بطراز أو عائلة منتجات إلى طراز آخر لمجرد تشابه شكل المشغّل.
للاطلاع على تخطيطات أزرار التشغيل والإيقاف وسياق توصيل التلامسات، راجع مفاتيح الضغط المزدوجة للوحات مقاس 22 مم. يُعد هذا الموضوع تكملة خاصة بالتخطيط، وليس بديلًا عن القرار المتعلق بالاختيار بين الصندوق واللوحة الوارد هنا.
سير عمل عملي للاختيار
1. تحديد موقع المُشغِّل بشكل نهائي
حدّد الموقع الخاضع للتحكم على رسم الماكينة أو لوحة التحكم. إذا كان الموقع مقطوعًا بالفعل في باب الخزانة، فابدأ بمسار التركيب على اللوحة. أما إذا كان الموقع محطة تشغيل عن بُعد أو سطحًا جديدًا، فقيّم إمكانية استخدام صندوق.
2. تحديد الحدود الميكانيكية بشكل نهائي
بالنسبة إلى مسار التركيب على اللوحة، أرسل أبعاد الفتحة النهائية وسمك اللوحة والخلوص الخلفي. وبالنسبة إلى مسار الصندوق، أرسل عدد الثقوب المطلوبة وأقطارها، واتجاه تركيب الصندوق، ومفهوم إدخال الكابلات، وحجم المساحة المتاحة للصيانة. وفي كلتا الحالتين، اطلب الرسم الهندسي المعتمد.
3. تحديد مدخلات التشغيل والدائرة بشكل نهائي
حدّد ما إذا كان التشغيل لحظيًا أم مستمرًا، ومنطق نقاط التلامس المفتوحة عادةً (NO) أو المغلقة عادةً (NC)، وعدد نقاط التلامس، ومتطلبات الإضاءة، والتفضيلات المتعلقة بالأطراف، وظروف جهد وتيار التحكم التي يجب على المورّد التحقق منها. هذه مدخلات للطلب وليست افتراضات بشأن أداء المنتج.
4. مراجعة التركيب والصيانة
تحقّق من مسار خروج الموصلات، وإمكانية إزالة الغطاء أو اللوحة، وسهولة الوصول إلى الأطراف، ومسار الفحص. إن التصميم المواجه للجهة الأمامية الذي يتعذر توصيل الأسلاك به أو صيانته لا يُعد اختيارًا مكتملًا.
5. طلب مستندات إثبات خاصة بالطراز
اطلب الرسم الهندسي للأبعاد، ومعلومات التوصيلات الكهربائية ونقاط التلامس، وأي مستندات بيئية أو شهادات اعتماد مطلوبة للتكوين المحدد. إذا كان أحد المتطلبات غير معروف، فاتركه دون تحديد بدلًا من استنتاجه اعتمادًا على كتالوج المنتجات.
مسارات صناديق ONPOW للطلب القادم
تنشر ONPOW صفحات منفصلة لكل صندوق زر ضغط معدني و علبة زر ضغط بلاستيكية عائلة من المنتجات. تعرض صفحة الصناديق المعدنية عائلة من الصناديق المصنوعة من سبائك الألومنيوم، مع حقل لأقطار الثقوب Ø16/19/22. أما صفحة الصناديق البلاستيكية، فتعرض عائلة من صناديق PC المصنوعة من البولي كربونات، مع حقل لقطر ثقب Ø22، وأمثلة على رموز المنتجات مثل BXB-3/22/W وBXB-2/22/W وBXB-1/22/Y.
تُعد هذه البيانات أدلة مفيدة لتحديد مسار الاختيار، وليست موافقة شاملة على التوافق. أرسل معلومات عائلة الصندوق وطراز المُشغِّل وتوزيع الثقوب ومتطلبات التوصيلات الكهربائية والبيئة التشغيلية والمستندات المطلوبة معًا. عندئذٍ يمكن لشركة ONPOW تأكيد التكوين المحدد بالرجوع إلى الرسم الهندسي للمنتج. وإذا كان المشروع يتضمن بالفعل فتحة معتمدة في لوحة التحكم، فابدأ بفئة مفاتيح الضغط ONPOW واتبع مسار التركيب على اللوحة بدلًا من إضافة صندوق بشكل افتراضي.

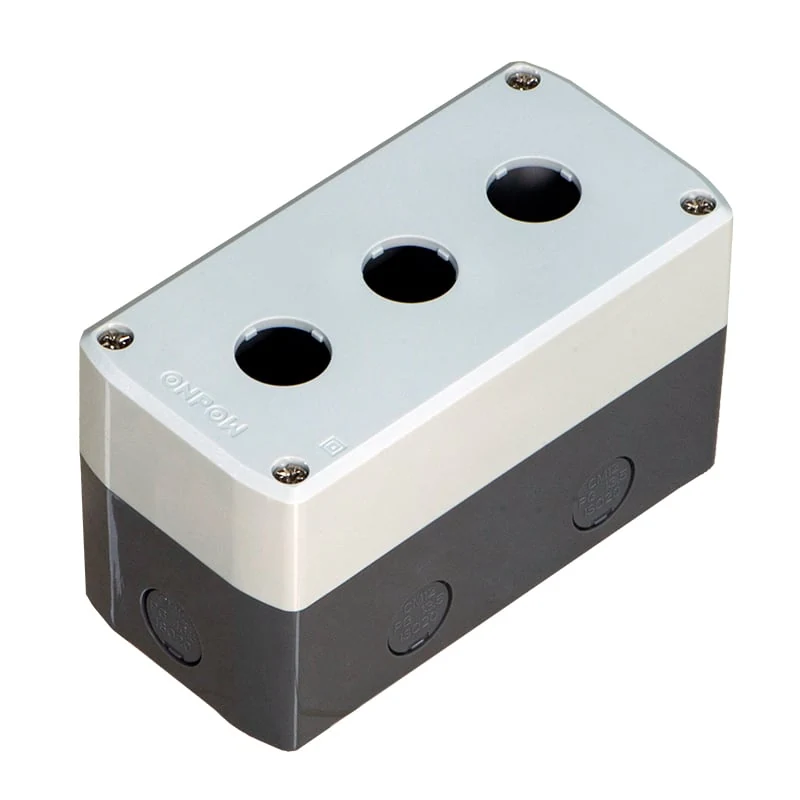

صورة منتج صندوق ONPOW البلاستيكي؛ يُعد حقل Ø22 المنشور دليلًا على تحديد مسار الاختيار على مستوى عائلة المنتجات، ولا يزال يتطلب تأكيدًا خاصًا بالطراز.
قائمة مختصرة بمدخلات طلب عرض الأسعار (RFQ)
أرسل هذه العناصر حتى يتمكن المورد من الرد مدعّمًا بالأدلة:
- رسم توضيحي للوحة الحالية أو لموقع الصندوق المقترح؛;
- نمط الفتحات أو الثقوب وسُمك اللوحة أو الصندوق؛;
- المساحة الخلوصية الخلفية أو الداخلية وخطة إدخال الكابلات؛;
- إجراء المشغّل، ومنطق NO/NC (مفتوح عادةً/مغلق عادةً)، ومتطلبات الإضاءة؛;
- التفضيل الخاص بالأطراف أو الموصلات؛;
- بيئة التشغيل والمستندات المطلوبة؛ و
- الكمية والتكوين المستهدف وأي أسئلة لم تتم الإجابة عنها.
