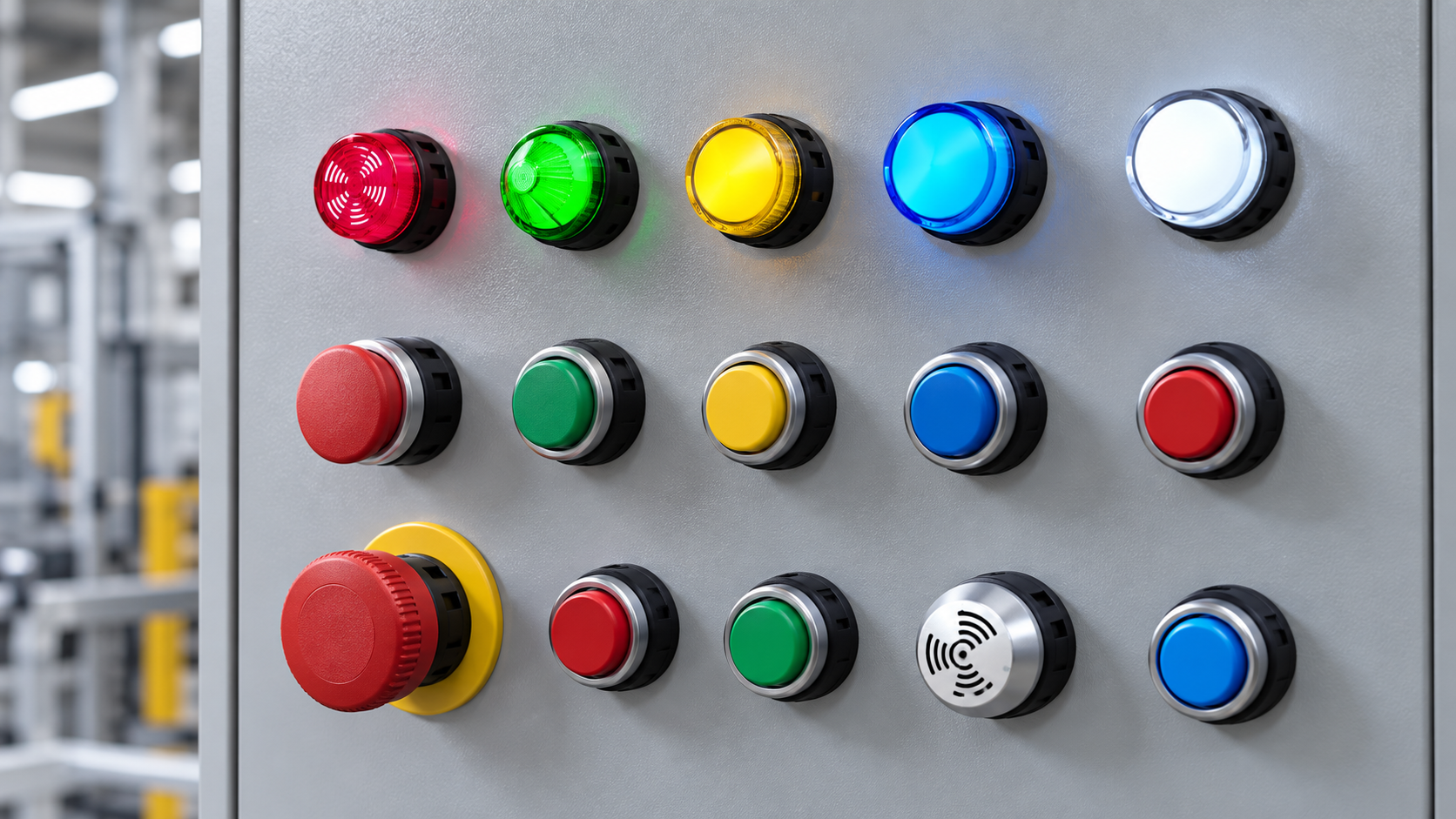

Barvy indikačních světel průmyslových zařízení komunikují stav stroje, ale význam není dán pouze barvou. V běžné konvenci panelů orientovaných na IEC je červená volána k naléhavé pozornosti, jantarová nebo žlutá varují před abnormálním stavem, zelená ukazuje normální nebo uspokojivý stav, modrá žádá o konkrétní akci a bílá nese neutrální nebo obecné informace. To je užitečný výchozí bod, nikoliv univerzální pravidlo zapojení. Hodnocení rizika stroje, platný standard, požadavky zákazníka, psaná legenda a sekvence ovládání musí být v souladu před přiřazením jakékoli barvy lampy.
Rychlý přehled: co obvykle znamená každá barva indikačního světla
Níže uvedená tabulka je praktickou pomůckou pro návrh průmyslových řídicích panelů. Záměrně používá “běžné použití”, nikoliv tvrzení, že každá továrna, odvětví nebo země přiřazuje stejný stav každé barvě.
| Barva | Obvyklý význam stavu | Typická interpretace operátora | Opatrnost při návrhu |
|---|---|---|---|
| Červená | Nebezpečí, nouzová situace, vážný abnormální stav | Zastavit, prozkoumat nebo jednat okamžitě | Nepoužívejte červenou barvu pro běžný zdravý stav “zapnuto”, pokud by to mohlo zředit alarmovou konvenci |
| Jantarová nebo žlutá | Varování, abnormální stav, stav blížící se k limitu | Monitorovat, diagnostikovat nebo se připravit na zásah | Definujte práh a požadovanou reakci; “pozornost” je příliš vágní sama o sobě |
| Zelená | Normální, bezpečný, připravený nebo uspokojivý stav | Provoz může pokračovat za stanovených podmínek | “Běží”, “připraven” a “bezpečný” jsou odlišné stavy; označte přesně ten správný |
| Modrá | Povinná akce nebo stav vyžadující specifickou reakci operátora | Dodržujte uvedenou instrukci | Přiřaďte k tomu štítek nebo symbol, který označuje požadovanou akci |
| Bílá | Neutrální, obecná, potvrzení nebo informace nepřiřazená jiné barvě | Přečtěte si přilehlou legendu pro přesný stav | Nenechte bílou stát se všeobecným označením pro nesouvisející nebo bezpečnostně významné stavy |
The Stránka publikace IEC 60073 popisuje obecné zásady kódování pro vizuální, akustické a hmatové indikace. U elektrického zařízení stroje může příslušný projekt odkazovat také na IEC 60204-1. Vždy potvrďte přijatou edici, národní implementaci, požadavky zákazníka a jakákoli odvětvová pravidla. Kopie tabulky barev z jiného stroje není náhradou za toto přezkoumání.
Proč nelze interpretovat barvy indikátorů izolovaně
Osvětlená lampička odpovídá pouze otázce navržené v jejím obvodu. Zelená lampička řízená PLC “příkazem běhu” neprokazuje, že se motor otáčí. Červená lampička připojená k kontaktu přetížení neidentifikuje všechny možné důvody, proč se stroj zastavil. Zdroj signálu, softwarová logika, zpětná vazba z pole a štítek určují skutečný význam.
Každý stav napište jako úplné tvrzení před výběrem barvy. “Dopravník řízený k běhu”, “důkaz o rychlosti dopravníku” a “povolení výroby” spoléhají na různé důkazy. Dobrá legenda panelu jasně pojmenuje tyto důkazy.
The Průvodce výběrem kontrolky ONPOW pokryje širší proces výběru zařízení. Použijte rozhodnutí o barvě spolu s napětím, vypínačem, svorkou, čočkou, jasem, předním krytem a požadavky na prostředí.
Červená indikační světla: vyhraďte naléhavost skutečné naléhavosti
Červená je běžně spojována s nebezpečím, nouzovou situací nebo vážným abnormálním stavem. Měla by učinit požadovanou reakci zřejmou. Použití červené jak pro rutinní podmínky, tak pro kritické poruchy oslabuje její prioritu.
Oddělte aktuační prvek nouzového zastavení od indikátoru. Červená lampička je indikace směřující k člověku; neprovádí izolaci energie ani neprokazuje, že nebezpečný pohyb skončil. Uveďte, zda znamená “tlačítko stisknuto”, “přerušení bezpečnostního obvodu”, “potřeba resetu” nebo jiný definovaný stav.
Jantarová nebo žlutá indikační světla: stanovte práh varování
Oranžová nebo žlutá obvykle označuje abnormální stav, který vyžaduje pozornost, ale není nutně okamžitým nebezpečím. Příklady mohou zahrnovat filtr blížící se k limitu služby, teplotu mimo preferovanou oblast, nízkou hladinu materiálu, nutnost údržby nebo čekání na zásah procesu.
Definujte práh a reakci. “Varování teploty při 75°C – zkontrolujte chlazení” je akční; “varování” samo o sobě podporuje odhadování. Pokud může stav přejít do červeného alarmu, dokumentujte a otestujte přechod.
Zelená indikační světla: rozlište normální, připravený a běžící stav
Zelená obvykle signalizuje normální nebo uspokojivý stav. Může být přiřazena k “zdravému řízení napájení”, “připravenosti stroje”, “ukončení cyklu”, “zavřenému ochrannému krytu” nebo “běhu motoru”, ale tyto stavy nejsou zaměnitelné.
Vyberte zdroj signálu, který dokazuje stav, který štítek slibuje. Například zelený indikátor “běh motoru” založený pouze na výstupním příkazu může zůstat svítit, i když kontaktor nezavře. Tam, kde je potvrzení důležité, odvoďte indikaci z odpovídající zpětné vazby a zohledněte selhání senzoru nebo zpětné vazby v návrhu stroje.
Modrá indikační světla: uveďte požadovanou akci
Modrá se často používá, když je vyžadována konkrétní operátorská akce. To může zahrnovat načtení materiálu, potvrzení kroku, resetování po definovaném stavu nebo následování instrukce údržby. Světlo by mělo být vedle stručného štítku nebo symbolu, který identifikuje akci.
Vyhýbejte se používání modré pouze proto, že je výrazná. Zahrňte její význam do pokynů, legendy panelu, školení a akceptačního testu.
Bílá indikační světla: neutrální informace stále vyžadují legendu
Bílá se běžně používá pro neutrální potvrzení nebo informace, které nejsou vhodně přiřazeny k červené, oranžové, zelené nebo modré. Možné použití zahrnují přítomnost napájení, vybraný režim, aktivní pomocnou funkci nebo obecný stav.
Bílá neznamená “něco jiného”. Skupinujte související funkce, používejte konzistentní formulaci a umístěte každé světlo blízko ovládání nebo zařízení, které popisuje.

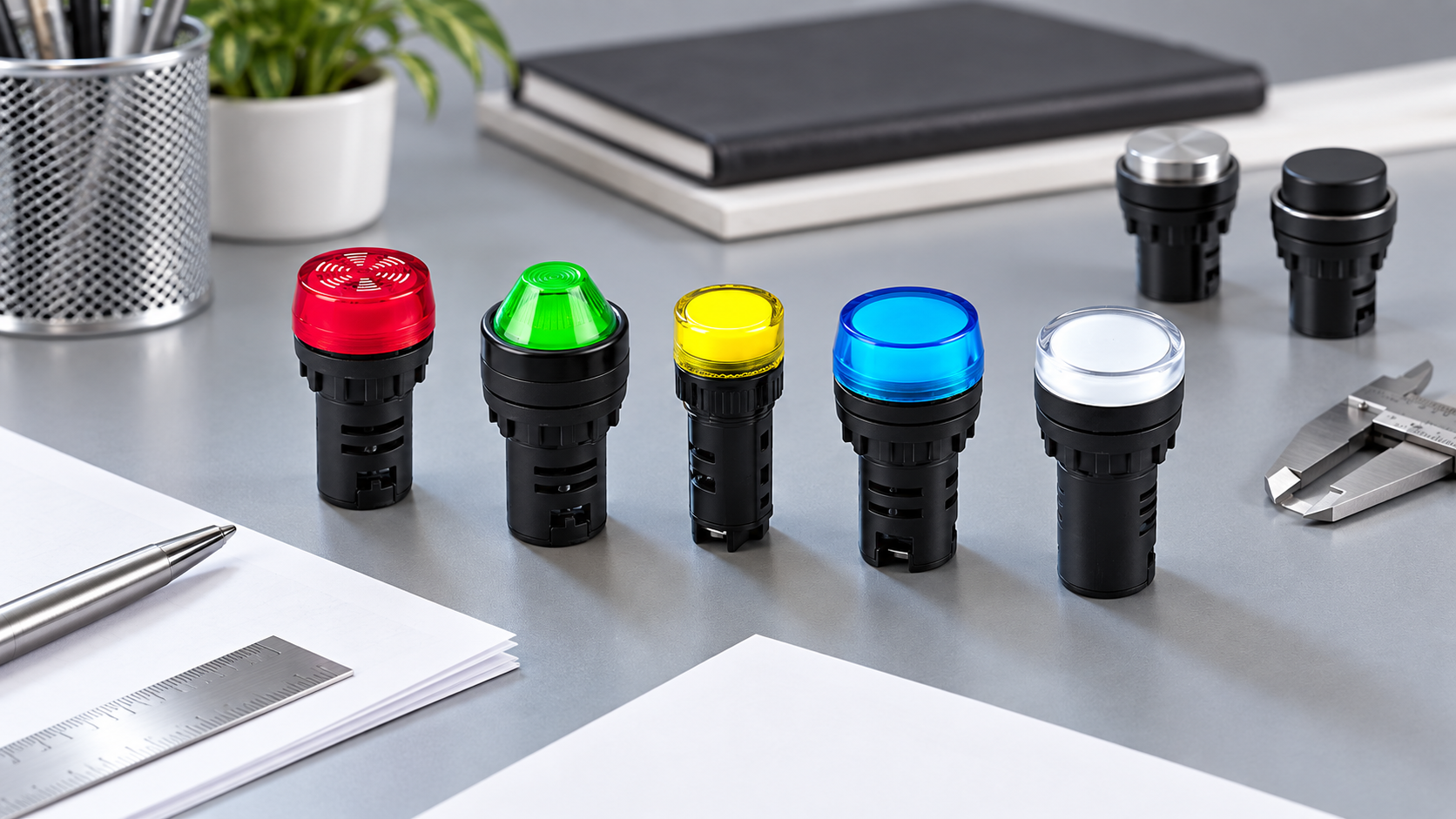

The Série ONPOW AD16 ukazuje rodinu kompaktních signalizačních světel panelu v různých barvách čoček. Vzhled produktu pomáhá identifikovat rodinu, ale přesný kód objednávky, elektrické hodnoty, uspořádání svorek, montážní rozměry a dostupné barvy musí být potvrzeny z aktuální dokumentace produktu před objednáním. Širší Rozsah signalové lampy ONPOW poskytuje další výchozí bod pro výběr produktu.
Nespoléhejte pouze na barvu
Vnímání barev se liší, změny osvětlení ovlivňují zřejlou barvu a operátoři sledují panely z různých úhlů. Červená a zelená mohou být také pro některé uživatele obtížně rozlišitelné. Pokyny W3C o používání barev posilují užitečný princip lidských faktorů: poskytujte informace kromě barvy.
Pro panel stroje jsou užitečné redundantní podněty zahrnující:
- krátký, jednoznačný textový štítek vedle každého světla;
- standardizovaný grafický symbol tam, kde je vhodný;
- konzistentní fyzická poloha a seskupení;
- stálé versus blikající chování, které je záměrně definováno;
- zpráva HMI nebo kód alarmu, který pojmenovává stav;
- zvukový signál tam, kde to vyžaduje hodnocení rizika;
- zdokumentovaná reakce v provozních a údržbových pokynech.
Použijte dostatečnou redundanci, aby špatné přečtení jednoho signálu nezanechalo operátora v nejistotě ohledně důležitého stavu.
Stálé a blikající indikace
Blikající světlo obvykle přitahuje více pozornosti než stálé světlo, proto jej používejte střídmě. Definujte spouštěč, rychlost blikání, chování při potvrzení a přechod na stálé nebo vypnuté. Zkontrolujte, zda se mohou vyskytnout dva blikající režimy současně a zda odlesky od jiného zařízení nemohou způsobit zmatek.
Nepředpokládejte, že každý LED indikátor obsahuje blikač. Některé aplikace blikají prostřednictvím řídicí logiky; jiné vyžadují speciálně navržené zařízení. Potvrďte přesnou specifikaci, zdokumentujte vzor a otestujte jej s alarmovým režimem.

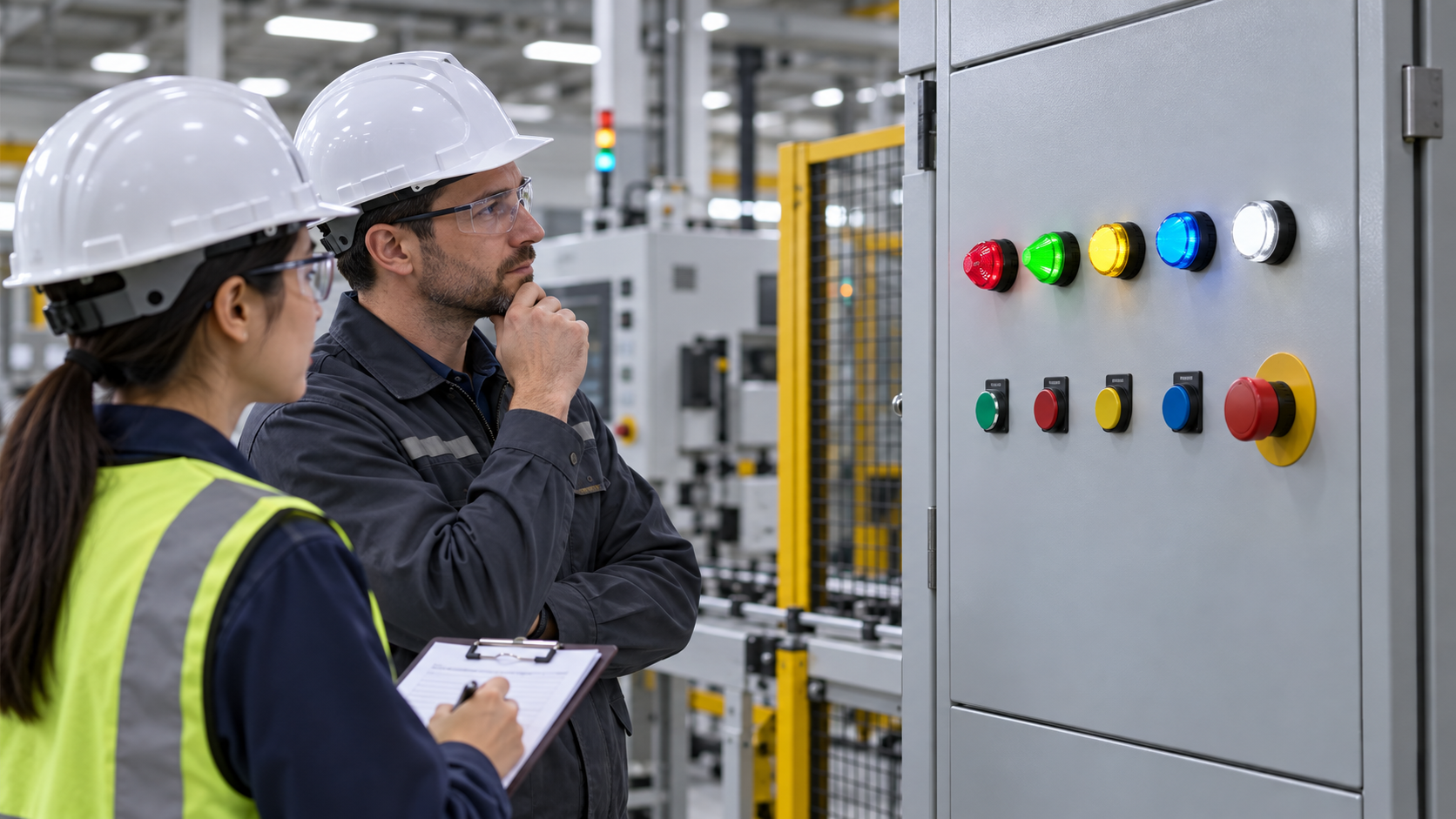

Rozložení panelu, viditelnost a okolní osvětlení
Umístěte indikace s vysokou prioritou do očekávaného zorného pole a udržujte jejich štítky čitelné z normálního provozního místa. Vyhněte se oslnění od lesklých dveří, slunečnímu záření skrze okna, jasnému pracovního osvětlení a odrazům od osvětlených tlačítek. The průvodce uspořádáním ovládacího panelu s tlačítky vysvětluje, jak prostorové uspořádání a seskupení pomáhají operátorům spojit signál s odpovídajícím ovládáním.
Zkontrolujte celý panel za skutečného osvětlení. Vyhodnoťte vzdálenost pohledu, úhel, velikost čočky, kontrast, oslnění a zda operátoři nosí tónovanou ochranu očí.
Praktický pracovní postup při přiřazování barev
- Uveďte každý stav, který musí operátor vidět, včetně normálního provozu, varování, poruch, požadovaných akcí, stavů údržby a ztráty napájení.
- Identifikujte důkazy pro každý stav: příkaz, pomocný kontakt, senzor, bezpečnostní výstup, hodnotu komunikace nebo vypočítaný stav.
- Seřaďte požadovanou reakci podle naléhavosti a důsledků.
- Prostudujte příslušný standard, národní adopci, požadavky zákazníka a průmyslová pravidla.
- Přiřaďte barvu, štítek, symbol, polohu a stálé nebo blikající chování jako jedno koordinované rozhraní.
- Zkontrolujte, že žádné dvě blízké indikace nekomunikují protichůdné významy.
- Projděte schéma s operátory, údržbáři, řídicími inženýry a odpovědným bezpečnostním specialistou.
- Otestujte každý stav, včetně relevantního chování při selhání a resetu.
- Aktualizujte schémata, popisy softwaru, manuály, seznamy náhradních dílů a legendu panelu před uvolněním.
Tento pracovní postup zabrání výběru barvy lampy před schválením definice stavu stroje.
Obvyklé chyby, kterým je třeba se vyhnout
Kopírování barev z jiného stroje
Jiný stroj může sledovat jiný standard, konvenci zákazníka, hodnocení rizik nebo filozofii řízení. Opětovné použití pouze po zdokumentované revizi.
Použití zelené barvy k prokázání podmínky, kterou neměří
Zelená kontrolní kontrolka může být užitečná, ale její štítek nesmí tvrdit ověřený pohyb, tlak, teplotu nebo bezpečnost, pokud obvod nesleduje tento výsledek.
Změna každého abnormálního stavu na červený
Pokud se drobná servisní upozornění a naléhavé nebezpečí jeví jako identická, operátoři ztrácejí prioritu, kterou má barva poskytovat.
Vynechání štítků kvůli tomu, že barvy se zdají být zřejmé
Význam barev je kontextuální. Štítky, symboly, alarmové zprávy a dokumentace činí zamýšlený stav explicitním.
Výběr čočky před elektrickou variantou
Správná barva nenahradí nesprávné napětí, tvar vlny, polaritu, terminál, vypínací zařízení nebo environmentální hodnocení. Porovnejte úplný kód objednávky a datasheet.
Kontrolní seznam RFQ pro barevná indikační světla
Odeslat dodavateli a výrobci panelů:
- přesný stav a psanou legendu pro každou barvu;
- příslušný standard, zákaznickou konvenci a požadovanou dokumentaci;
- stálé nebo blikající chování a jak je řízeno;
- Napájení střídavým nebo stejnosměrným proudem, jmenovité napětí, frekvence, polarita a proudové limity;
- výřez panelu, tloušťka, zadní odstup, styl svorek a rozsah vodičů;
- vzdálenost pozorování, okolní osvětlení, velikost čočky a požadavky na jas;
- teplota, vibrace, čištění, prach, vlhkost a požadavky na ochranu před poškozením vpředu;
- požadované označení produktu, vzorky, náhradní množství a akceptační testy.
Požádejte ONPOW o potvrzení dostupné varianty a aktuální dokumentace prostřednictvím kontaktní stránky spíše než odvozovat specifikace z fotografie.
Vzdělávací video
Toto krátké neutrální video od Venngage vysvětluje, proč je barvoslepost důležitá v vizuální komunikaci. Podporuje doporučení spojit barvy panelu s označeními, symboly, polohou nebo jinými vodítky; není to standard bezpečnosti stroje nebo pokyn produktu ONPOW.
Často kladené otázky
Znamená červená vždy, že stroj je zastaven?
Ne. Červená obvykle signalizuje nebezpečí nebo vážný abnormální stav, ale obvod a štítek určují, co to dokazuje. Zastavený stroj může být také v normálním plánovaném stavu.
Může zelená znamenat jak připravenost, tak provoz?
Jeden projekt může používat zelenou pro oba stavy, ale jedna lampička by měla mít jasný význam. Pokud jsou oba stavy důležité, poskytněte oddělené, jasně označené indikace nebo vhodný stavový displej.
Je jantar stejný jako poplach?
Jantar často označuje varování nebo abnormální stav vyžadující pozornost. Definujte práh, naléhavost a požadovanou reakci místo spoléhání se pouze na slovo “alarm”.
K čemu slouží modré kontrolní světlo?
Modrá je běžně spojována s konkrétní požadovanou akcí. Připojte ji k štítku nebo symbolu, který řidiči ukáže, jakou akci má provést.
Může barva nahradit textový štítek na ovládacím panelu?
Nemělo by. Značka nebo symbol poskytuje druhý podnět, snižuje nejasnosti a podporuje uživatele, kteří nedokážou spolehlivě rozlišit každou barvu.
Závěrečné doporučení
Používejte červenou, oranžovou, zelenou, modrou a bílou jako součást dokumentovaného signalizačního systému – nikoli jako izolovanou dekoraci. Nejprve definujte stav stroje, identifikujte důkazy za tím, potvrďte platný standard a konvenci projektu, poté sladíte barvu s označeními, symboly, polohou a chováním. Nakonec ověřte skutečný panel s operátory za normálních a poruchových podmínek před uvolněním.
Zdroje pro ověření: Principy kódování podle IEC 60073; IEC 60204-1 elektrické zařízení stroje; W3C Porozumění použití barvy; Série ONPOW AD16.
