Das Anzugsdrehmoment für Push-Button-Montagen ist die Anzugsanforderung für die Mutter oder Befestigungshardware, die einen Schalter an einem Panel klemmt. Verwenden Sie den angegebenen Wert und die Montagebedingungen für die exakt bestellte Schalter-, Mutter-, Dichtungs- und Panel-Kombination. Ein Drehmoment für Anschlussklemmen, eine generische Schraubentabelle oder die Installationsanleitung einer anderen Marke können diesen Wert nicht festlegen. Wenn die Dokumentation kein Montage-Drehmoment angibt, fragen Sie den Hersteller nach einer genehmigten Montagemethode, bevor Sie die Produktion freigeben. Dieser Leitfaden erklärt, wie man diese Anforderung in einen wiederholbaren Prozess umsetzt, ohne ein Panel zu zerdrücken, eine Dichtung zu verformen oder den Bediener rotieren zu lassen.
Identifizieren Sie die Verbindung, bevor Sie einen Drehmomentwert wählen

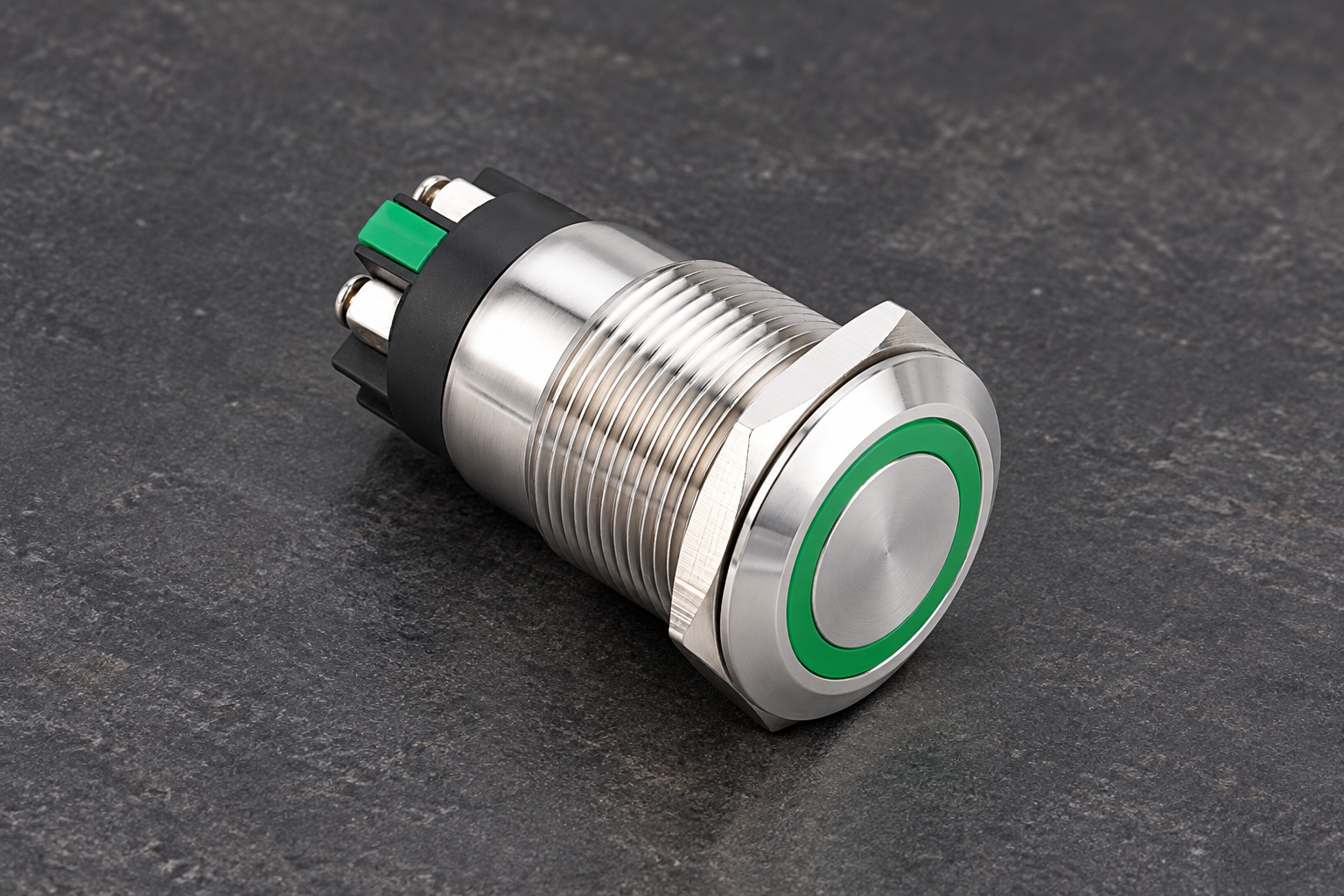

Ein panelmontierter Knopf kann mehrere gewindete Schnittstellen enthalten. Die Montagemutter hält den gesamten Bediener im Panel. Hintere Anschlussklemmen befestigen Leiter. Einige modulare Designs haben auch Kontaktblockbefestigungen oder Zubehörhalter. Diese Schnittstellen haben unterschiedliche Funktionen und können unterschiedliche Materialien verwenden. Notieren Sie, welche Befestigung jede Anweisung beschreibt; ein Drehmomentwert ohne eine identifizierte Verbindung ist unvollständige Information.
Beginnen Sie mit dem genauen Bestellcode und der aktuellen Zeichnung. Ein Familienname wie eine Metall-Push-Button-Serie identifiziert nicht jede gelieferte Mutter, Barrel oder Dichtung. Fragen Sie, ob die Anweisung trockene, saubere Komponenten abdeckt und ob eine Unterlegscheibe obligatorisch ist. Vergleichen Sie die gelieferten Teile mit der genehmigten Probe, bevor Sie das Werkzeug auswählen. Stoppen Sie die Montage, wenn eine Ersatzmutter von der dokumentierten Konfiguration abweicht.
Für die umfassendere Installationssequenz verwenden Sie die Push-Button-Installationsanleitung zusammen mit der Modellzeichnung. Dieser Artikel befasst sich speziell mit der Montageverbindung; elektrische Anschlussanforderungen benötigen eine eigene Arbeitsanweisung und Inspektionsaufzeichnung.
Warum mehr Anziehen nicht unbedingt die Haltekraft verbessert
Angewendetes Drehmoment erzeugt eine Kombination aus Gewindefriction, Lagerreibung und Klemmkraft. Änderungen im Oberflächenfinish, in der Schmierung, Kontaminationen und den Kontaktflächen können die Beziehung zwischen Drehmoment und Klemmkraft verändern. Die NASA Fastener Design Manual bespricht diese allgemeinen Befestigungselementvariablen. Ihre Luft- und Raumfahrtbeispiele und Drehmomenttabellen sind Hintergrundinformationen, keine genehmigten ONPOW-Montagewerte.
Eine Schaltermontageeinheit umfasst auch Teile, die eine herkömmliche Stahlbolzenberechnung möglicherweise übersehen könnte. Ein Polymer-Panel kann sich verbiegen. Eine Dichtung kann ungleichmäßig komprimieren. Ein dünnes Blech kann sich um die Aussparung wölben. Eine Erhöhung des Drehmoments kann diese Teile beschädigen, während sie gleichzeitig eine zu große Bohrung oder falsche Befestigungshardware nicht korrigiert. Behandeln Sie Bewegungen als Symptom, das untersucht werden muss, anstatt als Anweisung, weiter anzuziehen.
Fügen Sie kein Schmiermittel, Gewindesicherung, Klebstoff oder eine zweite Unterlegscheibe hinzu, nur um die Verbindung sicher erscheinen zu lassen. Jede Änderung kann die Reibung, Abdichtung, Wartungsfähigkeit und Materialkompatibilität beeinflussen. Holen Sie eine schriftliche Genehmigung für die tatsächliche Montage ein und prüfen Sie, ob die überarbeitete Bedingung die angegebene Anzugsart ändert.
Stellen Sie die Montagebedingungen fest
Definieren Sie das Panelmaterial, die fertige Dicke, die Lochvorbereitung, die Beschichtung und die Montagungsrichtung. Listen Sie die vom Hersteller gelieferten Dichtung, Legendenplatte und Befestigungsmaterial in der Montagefolge auf. Überprüfen Sie die Kontaktflächen auf Grate, eingeschlossene Partikel und Beschädigungen der Beschichtung. Eine flache Flansch kann sich nicht konsequent auf einem erhöhten Grat absetzen, und eine gefaltete Dichtung kann nicht durch mehr Anzugskraft repariert werden.
Bestätigen Sie, dass der Schalterkörper ohne Kraftaufwand eintritt und dass die Mutter frei zu drehen beginnt. Gewindefehler können hohen Widerstand erzeugen, bevor eine nützliche Klemmkraft entsteht. Ein Werkzeug, das den eingestellten Wert erreicht, beweist nicht, dass die Flansch richtig sitzt. Halten Sie den Schalter während der mechanischen Prüfung vom Stromnetz getrennt und folgen Sie dem Isolationsverfahren der Anlage, wann immer Arbeiten an einem bestehenden elektrischen Schaltschrank durchgeführt werden.
Die HSE Elektrische Sicherheit Einführung Bietet allgemeine Hinweise zu fachgerechter Arbeit und sicherer Ausrüstung. Es schreibt kein Anzugsmoment für den Schalter vor. Verwenden Sie es, um den Sicherheitsplan zu unterstützen, während Sie die Anweisungen des Herstellers als Quelle für die produktspezifische Verbindung beibehalten.
Wählen Sie ein Werkzeug, das den tatsächlichen Betrieb kontrollieren kann

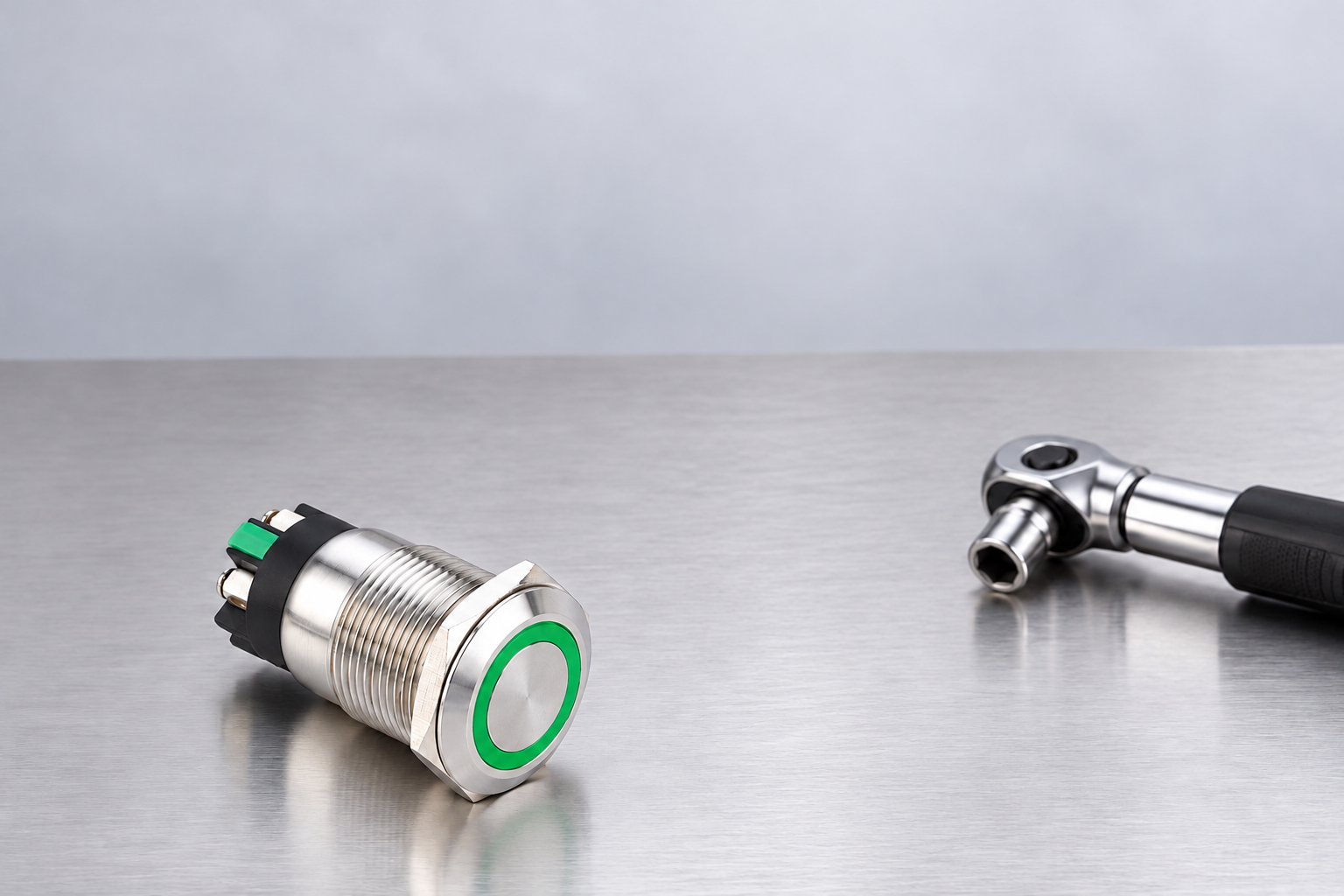

Wählen Sie ein Werkzeug, dessen Betriebsbereich den genehmigten Einstellwert abdeckt und dessen Adapter in die gelieferte Mutter passt, ohne zu rutschen oder den Schalter zu beschädigen. Ein großer Schraubenschlüssel ist möglicherweise ungeeignet für eine kleine Befestigungsmutter, auch wenn er sie physisch drehen kann. Zugang ist entscheidend: Der Techniker muss die beabsichtigte Bewegung ausüben, ohne die Rückanschlüsse, angeschlossene Drähte oder eine benachbarte Komponente zu belasten.
Notieren Sie die Werkzeugkennung, den Einstellwert, die Einheiten sowie den Kalibrierungs- oder Verifizierungsstatus gemäß dem Produktionsqualitätssystem. Wenn eine Verlängerung oder ein spezieller Adapter die Werkzeuggeometrie ändert, lassen Sie den verantwortlichen Ingenieur die korrekte Methode festlegen. Gehen Sie nicht davon aus, dass der angezeigte Wert bei jeder Adapteranordnung gültig bleibt. Überprüfen Sie die Methode an repräsentativen Baugruppen vor der Schulung der Bediener.
Vermeiden Sie die Verwendung eines elektrischen Antriebsmotors, um schlechten Zugang auszugleichen. Geschwindigkeit, Reaktionskraft und Überschwingen können einen anderen Installationsprozess erzeugen als ein kontrolliertes manuelles Werkzeug. Wenn eine elektrische Montage erforderlich ist, qualifizieren Sie diesen spezifischen Prozess und fügen Sie eine Möglichkeit hinzu, unvollständiges Einsetzen oder beschädigte Hardware zu erkennen.
Verwenden Sie eine Entscheidungstabelle, bevor Sie die Arbeitsanweisung freigeben
Die folgende Tabelle ist eine qualitative Montageüberprüfung. Sie enthält keine universellen Drehmoment- oder Gewindegängigkeitsschwellen. Holen Sie die numerischen Akzeptanzkriterien aus der genehmigten Produktdokumentation und vom verantwortlichen Geräteentwickler ein.
| Montagebeobachtung | Wahrscheinliche Frage zur Klärung | Maßnahme vor Freigabe |
|---|---|---|
| Mutter wird resistent, bevor die Flansch sitzt | Sind die Gewinde kreuzweise, schmutzig oder mismatched? | Sicher entfernen und inspizieren; die Mutter nicht erzwingen |
| Panel biegt sich, wenn die Mutter angezogen wird | Ist das Panel für diesen Bediener ausreichend unterstützt? | Überprüfen Sie das Panel-Design und die genehmigte Montagetechnik |
| Schalter dreht sich trotz des genehmigten Prozesses | Ist die Aussparung, Anti-Dreh- oder Stapelfunktion falsch? | Abmessungen und Hardware überprüfen, bevor das Drehmoment geändert wird |
| Dichtungen wölben sich oder verdrehen sich | Ist die Dichtung korrekt und in der vorgesehenen Position eingesetzt? | Beschädigte Dichtungen austauschen und die genehmigte Montage wiederholen |
| Werkzeug kann die Mutter nicht rechtwinklig erreichen | Gibt es ausreichenden Zugang für Installation und Wartung? | Layout überarbeiten oder einen geeigneten Adapter qualifizieren |
| Wert ist nur für Schraubenklemmen verfügbar | Wurde die Befestigungsanschlussanforderung erfüllt? | Montageanleitung anfordern; die Werte getrennt halten |
Überprüfen Sie die fertige Verbindung über die Werkzeuganzeige hinaus
Vordere Flansch, Dichtungsposition, Muttereinsatz und Paneeloberfläche nach dem Anziehen prüfen. Bestätigen, dass der Bediener mit der Panel-Legende ausgerichtet bleibt und frei arbeitet. Das dokumentierte Akzeptanzverfahren verwenden, um Bewegungen zu bewerten; keine Handkraftgrenze erfinden oder destruktives Drehen als Routineinspektion verwenden. Das hintere Gehäuse und die Anschlüsse auf Schäden durch das Werkzeug oder Handling prüfen.
Wo Umweltdichtheit eine Rolle spielt, die vollständig montierte Konfiguration im Rahmen des Gerätequalifizierungsplans überprüfen. Ein korrektes Drehmomentprotokoll allein kann keine Wasserinfiltrationsklasse nachweisen. Die Aussparung, die Paneloberfläche, die Dichtung, der Zubehörstapel und die Expositionsgrenze sind alle wichtig. Das IP65 versus IP67 Gehäusedichtungsleitfaden erklärt, warum eine Frontplattenbehauptung an eine definierte Installation gebunden sein muss.
Teilen Sie diese Prüfungen im Bericht auf. Ein Ergebnis dokumentiert das Anzugsdrehmoment der Montage, ein anderes bestätigt die mechanische Sitz- und Betriebsfähigkeit, und ein weiteres deckt die Umweltqualifikation ab, wenn zutreffend. Das Trennen dieser Punkte erleichtert die Fehlersuche, ohne fälschlicherweise anzunehmen, dass eine bestandene Werkzeugmessung alle Anforderungen erfüllt.
Untersuchen Sie einen lockeren Schalter, ohne die Ursache zu verschleiern
Wenn ein installierter Schalter locker wird, isolieren Sie die Ausrüstung und dokumentieren Sie den Zustand, bevor Sie die Verbindung stören. Fotografieren Sie die Position der Mutter, Flansch, Dichtung und etwaige Zeigespuren. Überprüfen Sie auf Gehäusedeformationen, Rissbildung im Material, fehlende Unterlegscheiben, falsches Befestigungsmaterial und Kabelkräfte, die den Körper drehen könnten. Beschriften Sie nicht jede lose Mutter als Bedienerfehler.
Prüfen Sie, ob der Schalter oder das Gehäuse seit der Qualifikation ersetzt wurde. Eine neue Lackdicke, ein anderes Gehäusematerial oder ein Ersatzdichtung können die Verbindung verändern. Vergleichen Sie die aktuelle Stückliste mit der genehmigten Montage. Wenn die Installation wiederholt ohne dokumentierte Methode nachgezogen wurde, prüfen Sie auf Gewindeschäden und ersetzen Sie betroffene Teile gemäß den Anweisungen des Herstellers.
Verwenden Sie keinen Anzugsdrehmomentwert als Nachweis für die ursprüngliche Installationseinstellung. Die Verbindung kann sich durch Service, Korrosion, Relaxation oder frühere Wartung verändert haben. Nutzen Sie die Untersuchung, um eine bekannte Konfiguration wiederherzustellen, und wiederholen Sie den genehmigten Installations- und Verifizierungsprozess mit nachvollziehbarer Ausrüstung.
Dokumentieren Sie die Übergabe von Produktion und Wartung
Eine effektive Arbeitsanweisung identifiziert den Produktcode, die Zeichnungsrevision, das Gehäuse- und Hardware-Stack, die Befestigungspunkt, Werkzeug und Adapter, Einstellung und Einheiten, Montageablauf und Inspektionskriterien. Fügen Sie ein Bild bei, das die Montagemutter deutlich von den Anschlussklemmen unterscheidet. Geben Sie an, wann ein Bediener anhalten und eine Überprüfung anfordern muss, anstatt mit zusätzlichem Anziehen zu kompensieren.
Stellen Sie eine kurze Wartungsaufzeichnung für Ersatzteile bereit. Sie sollte das entfernte Teil, das Ersatzteil, den Grund für den Austausch und etwaige Änderungen am Gehäuse oder der Dichtung angeben. Anleitung zum Austausch des Kontaktblocks bezieht sich auf eine verwandte Serviceaufgabe, aber das Beibehalten eines alten Bedieners entbindet nicht von der Notwendigkeit, die Montageverbindung nach einer Störung zu überprüfen.
Für die Beschaffung senden Sie die Montagezeichnung und fordern Sie die richtige Mutter, Dichtung und genehmigte Anzugsmethode mit dem Angebot an. Das ONPOW LAS1GQ Produktreferenz kann helfen, die dargestellte Konstruktion zu identifizieren. Bestätigen Sie die aktuelle bestellbare Konfiguration bei ONPOW, anstatt eine Spezifikation aus dem redaktionellen Foto abzuleiten.
Allgemeine Fragen
Gibt es ein Anzugsmoment für jeden 22 mm Druckknopf?
Nein. Die Nenngröße der Montage legt weder das Material der Mutter noch die Gewindegeometrie, die Dichtung, den Aufbau der Schalttafel oder die Montagevorgaben des Herstellers fest. Entnehmen Sie den freigegebenen Wert bzw. die vorgeschriebene Methode der genauen bestellten Konfiguration.
Kann ich das Anzugsdrehmoment der Anschlussklemmschraube auch für die Befestigungsmutter verwenden?
Nein. Schrauben an den Anschlüssen halten Leiter und die Befestigungsmutter hält den Bediener. Es sind verschiedene Verbindungen. Ein Wert ist nur dann verwendbar, wenn seine Anweisungen klar den beabsichtigten Befestiger und die Montagebedingungen angeben.
Sollte ich die Mutter fester anziehen, wenn sich der Schalter dreht?
Untersuchen Sie zuerst die Aussparung, die Anti-Dreh-Features, den Hardware-Stack und den Zustand des Panels. Zusätzliches Nachziehen kann die Baugruppe beschädigen. Wenden Sie nur eine überarbeitete Methode an, die für die tatsächliche Konfiguration genehmigt wurde.
Bewirkt eine korrekte Drehmomentmessung, dass das Panel wasserdicht ist?
Nein. Es bestätigt einen Teil des Montageprozesses. Die Umweltleistung hängt von der dokumentierten Dichtungsanordnung und der Qualifikation der abgeschlossenen Installation für die vorgesehene Exposition ab.
Weiterführende Informationen

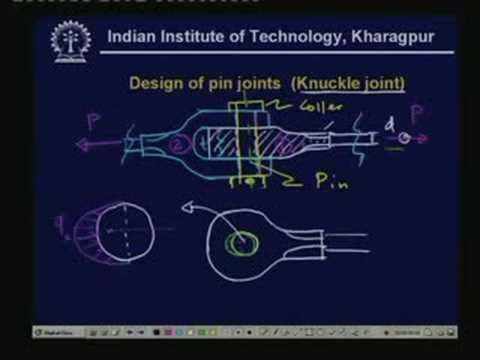

IIT Kharagpur-Vorlesung über Befestigungselement-Design. Sie unterstützt das Verständnis von mechanischen Verbindungen; sie liefert weder ein ONPOW-Mutter-Anzugsdrehmoment, noch ein Signalturm-Sockelbelastungslimit oder eine zugelassene Zubehörkombination.
