Choisissez un micro-interrupteur 12V pour le circuit DC réel, pas simplement parce qu'une liste inclut le numéro 12V. Un micro-interrupteur mécanique conventionnel est un contact à sec : le circuit environnant fournit la tension. Pour une entrée de contrôle, vérifiez la compatibilité du contact avec le courant et la tension d'entrée, les conditions minimales de commutation, la disposition des bornes, l'action mécanique et l'environnement. Un contact capable de commuter une charge plus importante peut nécessiter une confirmation séparée pour un signal électronique faible. Maintenez un circuit de détection 12V distinct d'un circuit de moteur, solénoïde ou lampe 12V, car leurs exigences de commutation sont différentes.
Identifiez d'abord ce que fait le circuit 12V
Notez si l'interrupteur signale la position à une entrée électronique ou contrôle directement une charge. Une entrée PLC ou contrôleur embarqué peut tirer un petit courant ; une bobine de relais ou un actionneur peut imposer une contrainte de commutation inductive. Les deux circuits peuvent utiliser une alimentation nominale de 12V, mais ils n'exigent pas la même évaluation du contact.
Identifiez la source de la tension, le chemin de retour, le dispositif de réception et le courant prévu en contact fermé. Vérifiez la variation autorisée de l'alimentation et les seuils d'entrée de réception. Une alimentation de banc régulée de 12V et une alimentation d'équipement bruyante ne sont pas nécessairement des environnements électriques équivalents.
Pour le mécanisme, lire comment fonctionne un micro-interrupteur. Pour le choix au niveau du système, utiliser sélection de micro-interrupteur industriel. Cet article se concentre sur le service d'entrée en courant continu basse tension plutôt que sur la commutation de puissance.
Un contact à sec n'a pas de terminal positif universel
La borne COM est commune à la disposition à contact mobile. Elle n'est pas intrinsèquement la connexion positive de l'alimentation ou la masse du circuit. NO et NC décrivent les chemins de contact dans la position normale définie de l'actionneur. Le schéma de l'équipement détermine quelle borne reçoit une alimentation ou une référence et laquelle va à l'entrée.
Un contact conventionnel peut compléter un circuit d'entrée de sourcing ou de sinking si cette configuration est autorisée par le module d'entrée. Confirmer le manuel du récepteur et le schéma de câblage. Ne pas copier une connexion d'un autre contrôleur simplement parce que son alimentation est également de 12V.
| Question sur le circuit | Informations à obtenir | Pourquoi c'est important |
|---|---|---|
| Conditions d'alimentation | Valeur nominale et plage de fonctionnement autorisée | Seuils d'entrée et exposition aux transitoires |
| Courant de contact fermé | Courant réel à travers le chemin sélectionné | Charge minimale et compatibilité du contact |
| Interface du récepteur | Sourcing, sinking, référence, seuils d'entrée | Polarité du signal correcte et câblage |
| Configuration des contacts | Schéma exact COM, NO, NC | États normaux et opérationnels prévus |
| Environnement électrique | Sources de bruit et tracé du câble | Transitions falsifiées et protection de l'interface |
| Mouvement mécanique | Force, course, direction, réinitialisation | Détection fiable de l'état physique |
La table est une liste de vérification des spécifications, et non une carte de terminal ou un ensemble de ratings universels de 12V.

Vérifiez explicitement la capacité de commutation à faible niveau
Pour une entrée électronique faible, demandez si le fabricant déclare une tension ou un courant de commutation minimum approprié et le matériau du contact. Les films de surface, la contamination et la construction du contact peuvent affecter le fonctionnement à faible niveau. Une capacité en ampères apparente pour une charge plus lourde ne répond pas à cette question.
Ne pas inventer un courant minimum à partir d’un article micro-interrupteur générique. Différentes options de contact peuvent avoir des usages prévus différents. Obtenez les données pour le modèle précis et le suffixe, et comparez-les avec le courant d’entrée réel. Si le fabricant ne fournit pas suffisamment d’informations, laissez la sélection en attente ou utilisez une interface documentée adaptée à l’application.
Un test de continuité isolé peut identifier un état de contact, mais il ne simule pas un service à long terme au courant d’entrée prévu. Un multimètre avec bip peut ne pas établir une classification de durée de vie électrique ou prouver une immunité à une installation contaminée. Testez le circuit complet prévu selon le plan de qualification approuvé.
Séparez la commutation du signal de la commutation de la charge CC
Un moteur 12V peut tirer un courant important, y compris le courant de démarrage ou en panne. Une bobine de solénoïde ou de relais peut générer un transitoire de coupure. Une lampe peut avoir une caractéristique d’inrush. Ces effets ne sont pas capturés uniquement par la tension d’alimentation nominale.
Si le micro-interrupteur doit seulement indiquer la position, utilisez une entrée de contrôle appropriée et laissez un dispositif de puissance adapté gérer la charge. L’interface doit toujours être conçue pour la machine : sortie contact ou transistor, protection d’entrée, suppression et temps de réponse doivent tous être revus. Ajouter un relais n’est pas une approbation automatique du circuit.
Le publication IEC 60947-5-1 identifie le champ d’application des normes pour les dispositifs de circuits de contrôle électromécaniques. Son champ publié n’attribue pas une capacité en courant continu ou une capacité de charge minimale à chaque interrupteur. Demandez ces caractéristiques spécifiques au modèle plutôt que de traiter une référence générale aux normes comme une spécification produit.
Choisissez NO ou NC en fonction de la réponse d'erreur requise
Pour un retour d’information d’arrivée de cible ordinaire, le NO peut se fermer lorsque la cible actionne l’actionneur. Une configuration NC peut maintenir un signal jusqu’à ce que l’actionneur fonctionne ou qu’un conducteur s’ouvre. Le choix approprié dépend de ce que le récepteur et la machine doivent faire dans chaque état.
Listez la réponse à un fil ouvert, un court-circuit, un contact bloqué et un actionneur qui ne se libère pas. Un circuit NC peut rendre certains défauts de circuit ouvert visibles, mais il ne détecte pas automatiquement un court-circuit à travers le contact ni ne met en place une fonction de protection. Une tension d’alimentation faible ne modifie pas cette limitation.
Le guide micro-switch versus limiteur Aide à distinguer le comportement du contact du composant d’un ensemble complet de détection de position. Utilisez le guide de câblage NO/NC du limiteur pour le contexte d’installation du commutateur intégré associé.
Le comportement du câble et du récepteur peut masquer un bon contact
Un câble long, une connexion de référence inappropriée ou du bruit provenant du câblage électrique à proximité peuvent affecter une entrée électronique. Consultez les recommandations du fabricant concernant le câble et la compatibilité EMC. Gardez la référence du signal et le chemin de retour documentés plutôt que de compter sur une connexion supposée au châssis.
Mechanical contacts can also produce transitions that need appropriate handling by the receiver. A controller filter may reduce unwanted pulses but adds response delay. Select that delay from the process requirements, and confirm that the shortest valid target event can still be detected. Excessive filtering should not conceal a target that only grazes the actuator.
If the input indication is intermittent, compare the contact state, voltage at the receiver, program state, and physical target position. This isolates whether the problem belongs to the mechanical interface, contact path, cable, power supply, or control logic. Replacing a switch without identifying the affected layer can leave the fault unchanged.

Les exigences mécaniques s'appliquent toujours à 12V
The target must apply the allowed force in the intended direction, cross the operating position, remain within permitted overtravel, and release reliably. A small electrical load does not reduce the force or travel needed by the mechanism. Bracket stiffness and cable strain relief affect repeatability.
Consider operating speed, switching frequency, vibration, contamination, temperature, and access for inspection. The current’s size does not establish environmental protection. Use the waterproof micro switch installation guide when sealing is part of the requirement.

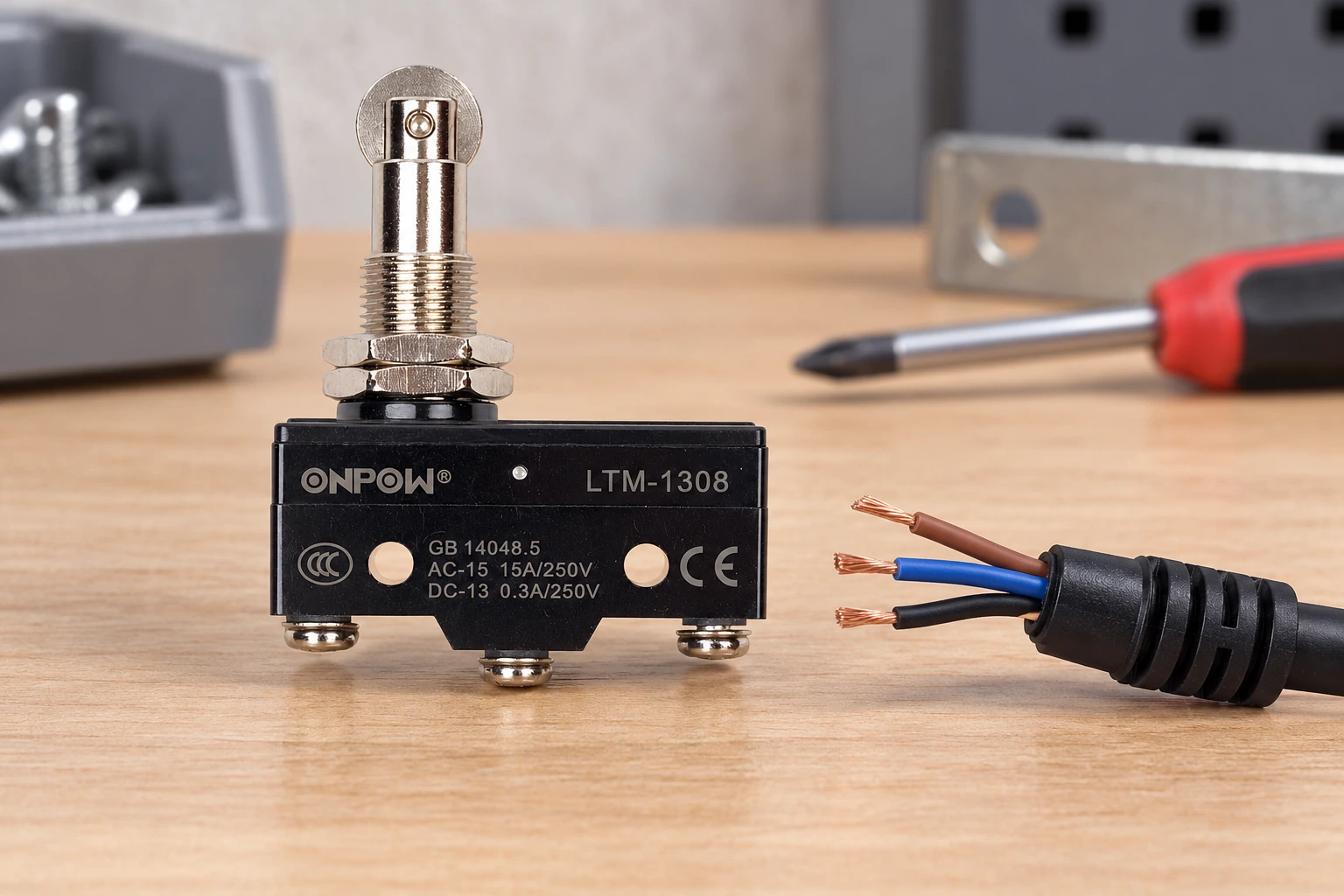

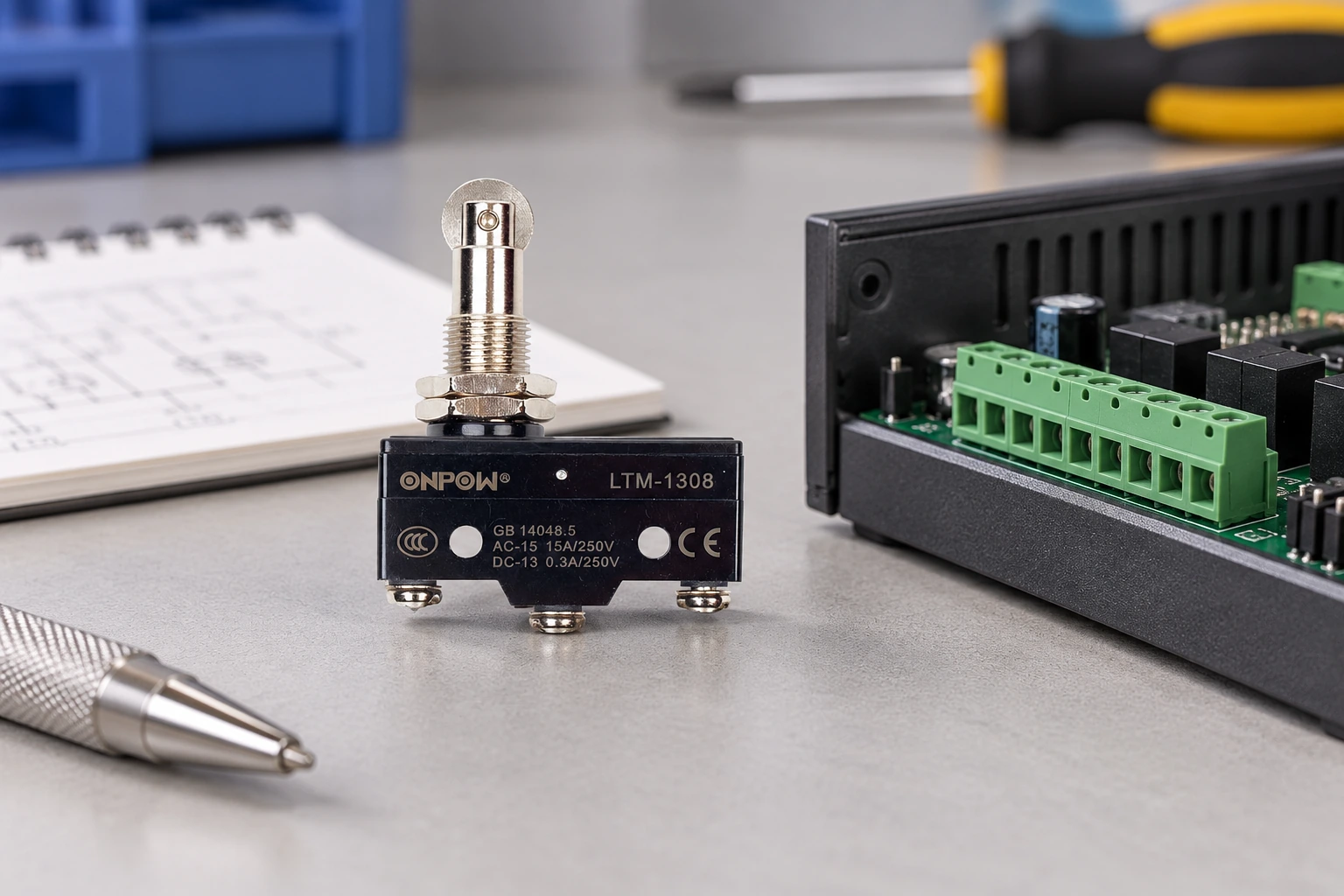

Le Page produit ONPOW LTM-1308 provides a real mechanical-switch reference. Its photograph and visible higher-load markings do not establish low-level 12V input suitability. Ask ONPOW for the exact variant’s minimum-load information, contact arrangement, and applicable DC data before specifying that use.
Vérifiez le circuit selon un plan de test approuvé
Inspection of installed equipment requires qualified personnel and the relevant energy-control procedure. Even where the sensing circuit is 12V, the machine can contain hazardous mains circuits and stored mechanical or fluid energy. For United States workplaces, 29 CFR 1910.147 et 29 CFR 1910.333 provide relevant requirements.
Begin with documented terminal identification and isolated mechanical/contact checks. Do not perform resistance measurements on an energized circuit. Any powered commissioning test must follow the approved equipment procedure and use suitable instruments and access arrangements.
During qualification, verify the expected input state at the allowed supply range and relevant mechanical positions. Include approach and release, the planned input filter, and the real cable route. Record the actual model, receiver, wiring reference, and test conditions so that the result can be repeated after a replacement.
Ce que doit contenir une demande complète auprès du fournisseur
Provide nominal supply voltage, permitted supply range, actual contact current, receiver part number, contact arrangement, switching frequency, target motion, and environment. Explain whether the switch carries an electronic-input signal or a load. If the low-level current is not yet known, identify that as missing information rather than estimating it from another controller.
Ask for confirmation of the electrical interface, low-level contact capability, force and travel data, terminal instructions, and relevant installation limitations. Keep the approved suffix and drawing revision in the maintenance record. A future purchase should not change contact material or actuation behavior unnoticed simply because the body looks identical.
Vidéo éducative
Explication du limiteur de fin de course | Principes de fonctionnement par RealPars. Connaissances éducatives générales. Utilisez le dessin du produit sélectionné et la conception de la machine pour le circuit et l'installation réels. Regarder sur YouTube.
Foire aux questions
Un micro-interrupteur mécanique a-t-il besoin d'une alimentation de 12 V pour fonctionner ?
A conventional dry contact is mechanically actuated and does not require a sensing supply. The circuit it switches supplies its voltage. Electronic assemblies can have different requirements.
Un micro-interrupteur conçu pour le courant alternatif peut-il être utilisé sous 12 V CC ?
Ne pas déduire une capacité en courant continu d'une capacité en courant alternatif. Confirmer la capacité de charge en courant continu déclarée et, pour une petite entrée, les conditions minimales de commutation du modèle exact.
Une valeur de courant plus élevée est-elle toujours meilleure pour une entrée PLC ?
Non. La compatibilité du contact à faible niveau doit être vérifiée séparément. Une capacité pour une charge plus importante ne garantit pas la performance à un courant d'entrée très faible.
Can I switch a 12V motor directly?
Seul un indice documenté et une conception de circuit peuvent justifier cette utilisation. Le courant de démarrage, le courant de blocage, la commutation inductive, la protection et la durée de vie diffèrent d'une application à entrée de contrôle.
Why does a 12V input flicker although the switch clicks?
Les causes possibles incluent une activation instable, des problèmes de contact ou de borne, une variation d'alimentation, du bruit sur le câble, un filtrage inapproprié ou une erreur d'interface du récepteur. Vérifiez chaque couche par rapport au circuit documenté.
