Une lumière indicatrice AC doit être sélectionnée en fonction de ses conditions d'alimentation AC déclarées ; une lumière indicatrice DC doit correspondre à sa plage de tension DC déclarée et à toute exigence de polarité. Le même numéro de tension nominale ne rend pas les deux versions interchangeables. Une lampe de panneau complète peut inclure une rectification, une limitation de courant ou un autre circuit interne, donc sa capacité doit provenir du modèle exact et du suffixe. Ne pas connecter une LED nue comme si c'était un indicateur de panneau homologué, et ne pas supposer qu'une lampe uniquement AC peut fonctionner correctement en DC. Vérifiez l'alimentation, les bornes, la source du signal et l'environnement ensemble.
Identifier l'alimentation à la connexion réelle de la lampe
Commencer par le schéma du circuit et identifier où la lampe reçoit l'alimentation. La machine peut contenir du courant secteur AC, un transformateur de contrôle, une alimentation DC, et des sorties électroniques. L'alimentation entrante du coffret ne correspond pas nécessairement au circuit de l'indicateur.
Enregistrer la tension nominale prévue, la variation autorisée, la fréquence AC si pertinent, et si le signal est commuté par un contact de relais, une sortie transistor ou un autre dispositif. Une valeur mesurée sans son contexte de circuit peut être trompeuse. Utiliser un personnel qualifié et la procédure de travail électrique approuvée pour tout mesurage.
Pour les questions spécifiques à la tension, le guide des indicateurs 12V versus 24V et guide des voyants lumineux 120 V CA fournir des contextes de sélection liés. Cet article traite de la distinction entre types d'alimentation plutôt que du choix d'une tension nominale pour chaque panneau.
Lire la capacité complète et le suffixe
Une famille de produits peut inclure plusieurs variantes de tension et de circuit avec la même apparence frontale. Le code de commande complet doit identifier la version d'alimentation requise. Conserver ensemble les données produits actuelles, l'étiquette et le dossier d'achat afin qu'une couleur de lentille familière ne devienne pas la base d'une substitution.
Une capacité AC peut indiquer une fréquence ou une plage de fonctionnement. Une version DC peut spécifier la polarité ou des connexions de bornes particulières. Un produit à double capacité doit déclarer explicitement les deux capacités. Ne pas déduire une double capacité à partir de deux bornes, d'un corps similaire ou d'une photographie générique du vendeur.
| Question de sélection | Variante AC | Variante DC | Variante à double classification |
|---|---|---|---|
| Correspondance d'alimentation | Confirmer les conditions de tension et de fréquence AC déclarées | Confirmer la tension DC déclarée et la plage autorisée | Confirmer à la fois les plages et les conditions déclarées |
| Connexion au terminal | Utiliser le schéma d'installation exact | Vérifier la polarité déclarée et la carte des terminaux | Respecter les exigences déclarées pour les terminaux |
| Interface de sortie | Vérifier la compatibilité du dispositif de commutation et de la charge | Vérifier le type de sortie, la référence, la fuite et le courant | Vérifier l'adéquation avec le circuit réel utilisé |
| Enregistrement de remplacement | Conserver le code complet de la variante AC | Conserver le code complet de la variante DC | Conserver le code complet de la variante à double classification |
| Données manquantes | Ne pas supposer la compatibilité DC | Ne pas supposer la compatibilité AC | Ne pas décrire un produit comme à double tension sans preuve |
Le tableau est une méthode d'achat, et non une déclaration que chaque modèle ONPOW est proposé sous toutes les formes.

Une LED nue et une lampe de panneau complète sont des dispositifs différents
Une LED nue est une source lumineuse semi-conductrice qui nécessite un circuit électrique conçu de manière appropriée. Son comportement ne décrit pas directement un indicateur industriel complet. Un dispositif en panneau peut encapsuler une ou plusieurs LED avec un circuit et une structure de montage destinés à une alimentation déclarée.
La documentation du dispositif complet doit indiquer comment il est connecté. Ajouter une résistance externe à une lampe en panneau sans vérifier son circuit interne peut modifier la luminosité et le fonctionnement. Inversement, appliquer une tension d'alimentation en panneau directement à une LED nue peut l'endommager. Identifier le type de dispositif réellement spécifié.
Si un remplacement possède un circuit interne différent, examiner son courant, son comportement en entrée et sa compatibilité avec la sortie de commutation. Une lampe qui s'allume une fois sur un banc n'a pas été qualifiée pour la plage d'alimentation ou l'environnement de l'équipement.
La notation de tension AC ne décrit pas un point de fonctionnement DC
Les valeurs nominales AC et DC représentent des conditions de fonctionnement différentes. Une tension AC numérique fait généralement référence à une valeur RMS dans le contexte indiqué ; cela ne signifie pas qu'un produit accepte la même valeur que celle d'une tension DC stable. Les arrangements de redressement interne et de limitation de courant peuvent rendre ces différences importantes.
Ne pas déterminer la compatibilité en convertissant un chiffre d'alimentation avec une formule générique. Le circuit de la lampe complète et la plage de fonctionnement déclarée prévalent. Si la fiche technique ne mentionne pas l'utilisation en DC, obtenir une clarification écrite ou choisir une variante DC documentée.
Dans le contexte des normes, CEI 60947-5-1 couvre les dispositifs de circuit de contrôle électromécanique pertinents et les équipements de signalisation. Son champ d'application publié ne remplace pas la capacité individuelle d'un indicateur en AC/DC, le courant ou les instructions d'installation.
Vérifier la polarité à partir du dessin du fabricant
Certains indicateurs DC nécessitent une connexion positive et négative définie. D'autres peuvent avoir une disposition interne documentée permettant une convention de connexion différente. Ne pas généraliser ces cas à tous les produits de la même famille.
Utiliser les étiquettes de bornes et le schéma précis. La couleur du fil est un enregistrement utile lors de l'installation mais pas une preuve de la polarité des bornes. Si une lampe ne s'allume pas après l'installation, ne pas inverser les fils à répétition ni appliquer une tension plus élevée en tant qu'expérience. Vérifier la variante commandée, l'état de l'alimentation, la carte des bornes et la source du signal via le processus de diagnostic approuvé.
A symbol on the schematic also does not establish the complete panel lamp’s internal circuit. The indicator versus illuminated push-button guide explains why the lamp function and operator contacts may need separate electrical records.
Vérifier la compatibilité avec les sorties électroniques
A controller’s transistor output has an electrical interface that differs from a dry relay contact. Review its sourcing or sinking arrangement, voltage range, available current, residual voltage, and leakage specifications. Compare those with the indicator’s input requirements.
A small leakage current can make certain lamps glow when the output is nominally off. That observation does not necessarily mean the lamp is the wrong AC/DC type, but the complete circuit needs review. Do not add an arbitrary shunt resistor or change a supply without the output and lamp manufacturers’ permitted design information.
Le guide du courant de fuite des voyants lumineux addresses this separate issue. Keep unwanted off-state glow distinct from a wrong supply variant, reversed polarity, or failed controller output when diagnosing a panel.
Spécifier ce que la lumière doit prouver
A power indicator can show the presence of a particular control supply, but it may not indicate every source of energy in the cabinet. A run indicator may follow a command, feedback contact, drive status, or measured condition. Its label should identify the intended meaning.
Do not use a dark indicator as proof that equipment is electrically isolated. The lamp can fail, a conductor can open, or another supply can remain energized. The required verification of an electrical condition belongs to the appropriate work procedure and instruments, not an assumed interpretation of a panel lens.
Utilisez guide des couleurs des voyants lumineux industriels for visual communication. Color and supply type answer different design questions and should be documented separately.

L'environnement et le montage restent une partie de la décision
Check ambient conditions, enclosure space, front-panel mounting, rear clearance, terminals, and the complete installation’s exposure. A dual-rated electrical circuit does not establish ingress protection, chemical resistance, or suitability for an outdoor panel.
Heat and service access can matter in a crowded cabinet. Use the exact product’s declared conditions and mounting instructions. A substitute with a different body length can fit the same cutout but interfere with cable routing or nearby components.

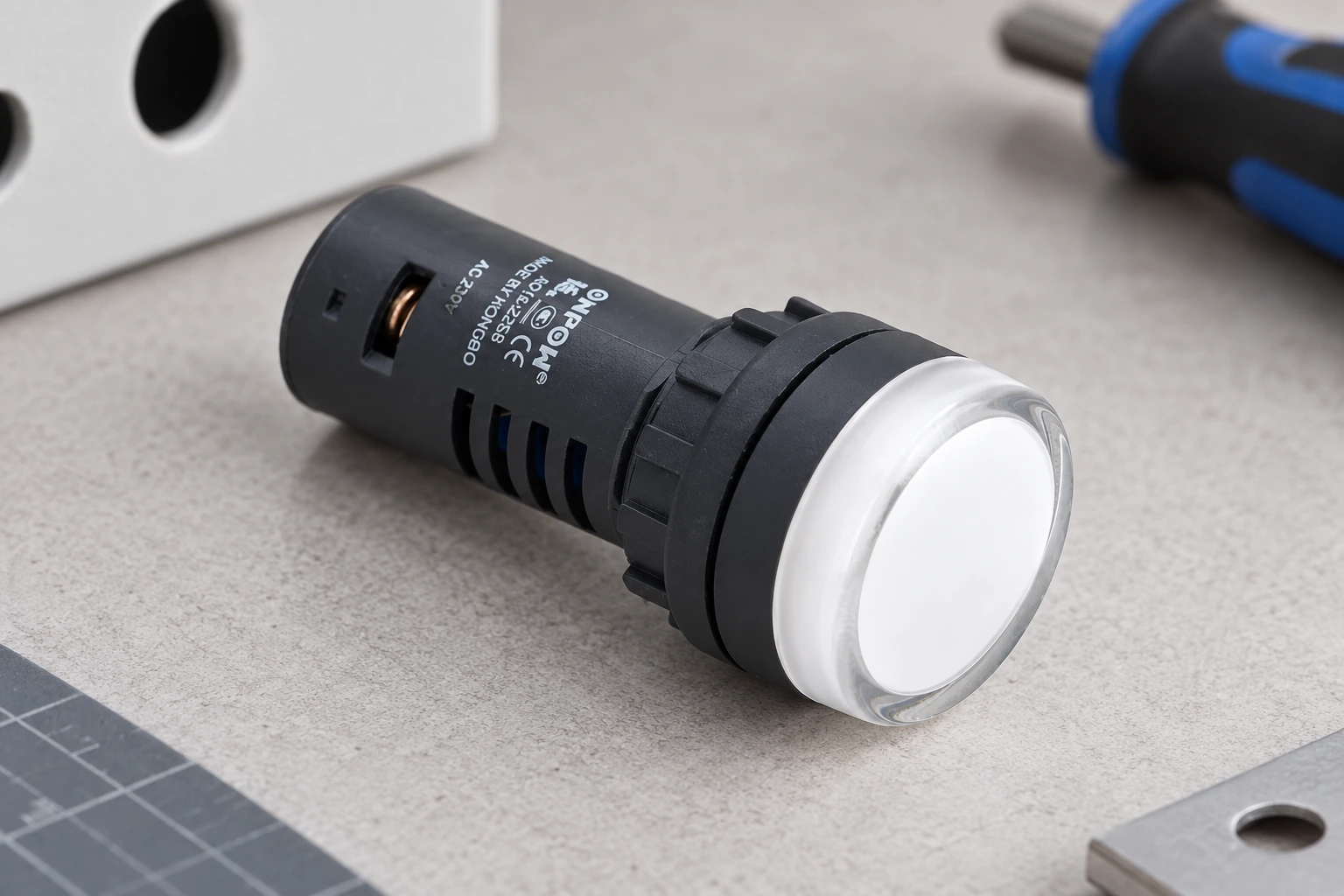

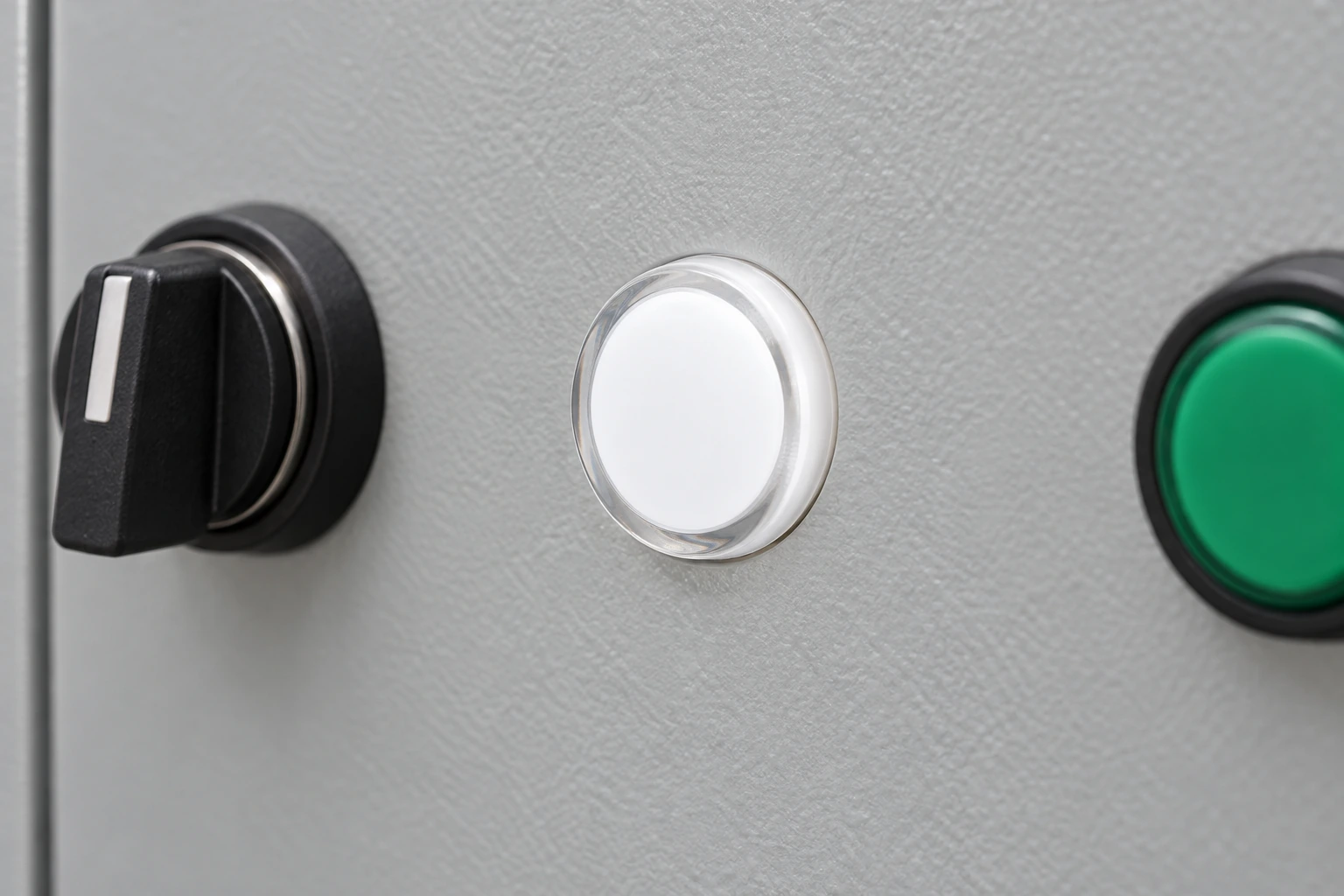

The illustrations use a real ONPOW AD16-22D. They show physical form, not proof that the pictured variant accepts both AC and DC. Request the current order-code table and electrical data for the desired supply before ordering.
Vérifier en toute sécurité et enregistrer la variante approuvée
Electrical inspection and work must be performed by qualified personnel following the applicable procedure. For United States workplaces, 29 CFR 1910.333 addresses relevant work practices. Where machine servicing involves hazardous energy, 29 CFR 1910.147 provides additional context. Apply the rules relevant to the actual work.
A document review should confirm supply, variant, terminal map, output interface, and intended indication before connection. During authorized commissioning, verify the on-state, off-state, brightness at the relevant viewing conditions, and the defined source signal. Use the engineering plan for any supply-range or fault-response test.
Record the full part number, drawing revision, supply, output reference, and results. Mark an unresolved rating as pending rather than inheriting another model’s data. A future replacement should preserve the approved electrical variant as carefully as the mounting dimensions and lens color.
Vidéo éducative
Logique des colonnes lumineuses PLC par Instrumentation Tools. Informations générales à visée pédagogique. Utilisez le schéma du produit sélectionné et la conception de la machine pour réaliser le circuit et l'installation réels. Regarder sur YouTube.
Foire aux questions
Can an AC indicator lamp run on DC at the same voltage?
Uniquement si le produit concerné indique explicitement que cette utilisation est autorisée. Le fait que les valeurs de tension soient identiques ne garantit pas la compatibilité.
Chaque voyant lumineux CC nécessite-t-il une polarité correcte ?
Vérifiez le dessin du fabricant. Certains nécessitent une polarité définie et d'autres ont un agencement différent documenté ; aucune règle ne peut être supposée pour chaque lampe de panneau.
Un voyant à deux bornes est-il automatiquement homologué pour deux tensions nominales ?
Non. Le nombre de bornes ne permet pas d'identifier le circuit interne ou la tension d'alimentation autorisée. Obtenez la puissance déclarée exacte de la variante.
Une lampe d'alimentation sombre peut-elle prouver qu'un coffret est isolé?
No. The lamp or its circuit can fail and other energy sources can remain present. Follow the required isolation and verification procedure.
Quelles informations doivent être envoyées à ONPOW ?
Provide supply type and range, AC frequency if applicable, switching-output reference, intended signal meaning, mounting requirements, environment, and the existing part code.
