Utilisez un voyant lumineux fixe pour signaler un état que les opérateurs doivent pouvoir lire en permanence, et une indication clignotante lorsqu'un événement défini nécessite une attention particulière dans le cadre de la stratégie d'alarme de l'équipement. Le clignotement n'est pas automatiquement plus informatif ni plus sûr. Sa signification, son niveau de priorité, son acquittement, son retour à l'état fixe et l'action attendue de l'opérateur doivent être documentés. Vérifiez la visibilité à la distance réelle d'observation et dans les conditions d'éclairage ambiant, puis confirmez que le voyant et le contrôleur sélectionnés peuvent produire le comportement requis. Un voyant de signalisation standard ne devient pas clignotant simplement parce qu'il est raccordé à une sortie d'automate programmable (API).
Commencer par définir la réaction attendue de l'opérateur
Énumérez les états de la machine qui nécessitent une indication ainsi que l'action attendue pour chacun d'eux. Les états « en fonctionnement », « prêt », « en attente », « défaut » et « défaut acquitté » sont différents. Si un voyant clignote pour tous ces états, l'opérateur doit en déduire plusieurs significations à partir d'autres informations, et le signal perd alors sa distinction.
Définissez si le voyant fournit une information d'état, signale une demande d'attention ou fait partie d'un système d'alarme spécifié. Le délai de réaction requis et le niveau d'importance doivent découler du fonctionnement de la machine et de l'évaluation des risques. N'attribuez pas de fonction de sécurité à un simple voyant de tableau sans la conception du système requise.
Le guide des couleurs des voyants lumineux industriels traite du codage couleur, tandis que la sélection des voyants lumineux couvre les critères de sélection physique plus larges. Le clignotement ajoute un code temporel qui doit rester cohérent avec ces autres choix.
Comparer les états fixes et clignotants dans une matrice définie
Une matrice des états doit préciser le signal source, le comportement affiché, sa signification et l'action attendue. Incluez également l'état éteint. Un voyant éteint peut signifier un état inactif, une perte d'alimentation, une défaillance du dispositif ou une autre condition selon le circuit. Les opérateurs ne doivent pas avoir à deviner la signification de l'absence de lumière.
| Exemple de condition de processus | Comportement d’affichage documenté possible | Clarification requise |
|---|---|---|
| État normal stable | Voyant fixe avec une étiquette claire | Quelle condition confirmée le déclenche ? |
| Nouvel événement nécessitant une attention | Indication clignotante | Quelle action est attendue et dans quel délai ? |
| Événement acquitté mais non résolu | Une indication fixe ou modifiée définie | Qu’est-ce que l’acquittement change ? |
| Condition rétablie | Retour à l’état normal ou éteint spécifié | La réinitialisation nécessite-t-elle une autre action ? |
| Source d’indication manquante | État de défaillance ou inconnu défini séparément | Comment la perte d’informations est-elle détectée ? |
| Test des voyants | Allumage temporaire contrôlé | Quels appareils et circuits sont réellement testés ? |
Il s’agit d’exemples de planification et non de règles d’alarme universelles. La philosophie d’alarme approuvée pour l’équipement détermine les états et les transitions définitifs.

Utiliser le clignotement de manière sélective afin qu'il conserve sa signification
Un panneau constamment sollicité peut rendre difficile la détection d’un nouvel événement. Lorsque les informations courantes clignotent, les opérateurs peuvent cesser de considérer le clignotement comme un signal d’attention. Réservez des motifs distincts à des besoins clairement définis et prévoyez des étiquettes ou d’autres informations permettant d’identifier l’événement.
Les recommandations de la NASA concernant les affichages présentent un exemple lié aux facteurs humains, dans lequel un codage par clignotement est utilisé pour les événements nécessitant une attention immédiate. Les exigences aérospatiales ne sont pas des exigences applicables aux machines industrielles, et leurs paramètres numériques ne doivent pas être repris dans un panneau d’usine sans examen préalable. La leçon générale à retenir consiste à définir l’objectif du motif et à vérifier comment les personnes le reconnaissent dans son contexte d’utilisation.
Évitez de créer de nombreuses fréquences légèrement différentes que les opérateurs devraient mémoriser. Si plusieurs niveaux de priorité sont nécessaires, utilisez une stratégie de codage documentée, accompagnée d’informations complémentaires appropriées. La couleur, l’emplacement, le texte, le son et la temporisation peuvent faciliter l’interprétation, mais leur utilisation doit rester cohérente sur l’ensemble de l’équipement.
Définir l'acquittement indépendamment de la suppression du défaut
L’acquittement peut signifier qu’un opérateur a pris connaissance d’un événement. Cela ne signifie pas nécessairement que la condition physique à l’origine de l’événement a disparu. Si l’action d’acquittement arrête le clignotement, maintenez une indication appropriée signalant que la condition n’est pas résolue, lorsque la conception l’exige.
Documentez quel événement déclenche l’indication, ce que modifie l’acquittement, comment un événement persistant ou récurrent est traité et ce qui rétablit l’affichage normal. Vérifiez si un acquittement risque de masquer involontairement une condition importante. Le descriptif de fonctionnement des commandes et les instructions d’exploitation doivent expliquer la même séquence.
Un bouton de test des voyants a une autre fonction : il vérifie la réponse visuelle du voyant dans les limites du circuit défini. Il ne teste pas nécessairement tous les capteurs en amont, les états du contrôleur ou les sources de retour d’information de la machine. Ne présentez pas la réussite d’un test des voyants comme une preuve du bon fonctionnement de l’ensemble de la fonction d’alarme.
Déterminer où la fonction de clignotement est générée
Le clignotement peut être généré par le contrôleur, par un module dédié ou par un ensemble de voyants intégrant une fonction interne déclarée. Identifiez la mise en œuvre réellement utilisée. Un voyant de signalisation prévu pour un fonctionnement continu ne peut être utilisé selon un motif de commutation que si ses caractéristiques électriques et ses données de fonctionnement sont compatibles avec le circuit prévu et les conditions de commutation.
Pour un motif généré par le contrôleur, examinez le type de sortie, l’alimentation, le courant du voyant, les courants de fuite, la capacité de commutation et le comportement marche/arrêt requis. Une sortie à relais et une sortie à transistor présentent des caractéristiques différentes. Ne choisissez pas un motif de temporisation sans tenir compte du dispositif de sortie et des conditions de service prévues.
Si l'ensemble de la lampe comprend un clignotement interne, demandez au fabricant de préciser les conditions et le fonctionnement déclarés. Ne déduisez pas la présence de cette fonction de la couleur de la lentille, d'une image représentant une gamme de produits ou d'une description générale du produit comme voyant. Le base de données IEC 60617 distingue les fonctions de signalisation dans la documentation électrique ; toutefois, une annotation sur un schéma doit correspondre au dispositif réellement fourni.
Vérifier la visibilité dans l'environnement réel
La lumière doit être reconnaissable à la distance et sous l'angle auxquels les opérateurs travaillent. Un éclairage ambiant intense, les reflets, les obstacles et les écrans à proximité peuvent affecter sa visibilité. Une photographie d'un voyant lumineux prise sur un établi ne permet pas de garantir sa visibilité sur le terrain.
Examinez les phases d'allumage et d'extinction du motif. Si un observateur ne voit le panneau que brièvement, le voyant peut être dans sa phase d'extinction au moment où il le regarde. Une étiquette ou un autre état visible peut être nécessaire pour éviter toute ambiguïté. La conception complète doit tenir compte des déplacements habituels des opérateurs et de leur attention pendant les tâches.
Utilisez guide de luminosité des voyants lumineux de panneau pour les considérations relatives à l'observation et à la luminosité. Si le signal doit être visible sur une zone plus étendue de la machine, positionnement des colonnes lumineuses aborde le choix de positionnement correspondant.

Distinguer l'indication de la confirmation de l'état de la machine
Une commande de fonctionnement clignotante ne signifie pas nécessairement qu'un mécanisme est en mouvement. Un voyant fixe indiquant que le système est prêt peut représenter une décision du contrôleur plutôt qu'un état de disponibilité de l'équipement vérifié de manière indépendante. Le dossier de conception doit identifier la source de cette condition ainsi que ses éventuelles dépendances.
Lorsqu'un processus exige une confirmation par retour d'information, utilisez un signal de retour approprié et définissez précisément la signification du voyant. Un voyant commandé par une sortie de commande doit être étiqueté conformément à cette commande. Ne comptez pas sur les opérateurs pour déduire une distinction que le panneau et les instructions n'expliquent jamais.
L'absence d'un signal source ou un signal obsolète nécessite également un traitement défini. Le maintien d'une ancienne indication fixe peut donner une représentation erronée de l'état actuel. La conception du système de commande, sous la responsabilité de son concepteur, doit préciser comment les informations indisponibles sont traitées, plutôt que de confier cette décision au voyant physique.
Vérifier l'alimentation électrique et l'adéquation physique
Sélectionnez la variante d'alimentation exacte, les dimensions de montage, le type de bornes, les conditions environnementales et la configuration d'observation. Un voyant compatible avec la tension prévue ne possède pas automatiquement le degré de protection contre les infiltrations, la durée de vie ou la capacité de clignotement requis. Examinez l'ensemble de l'installation.

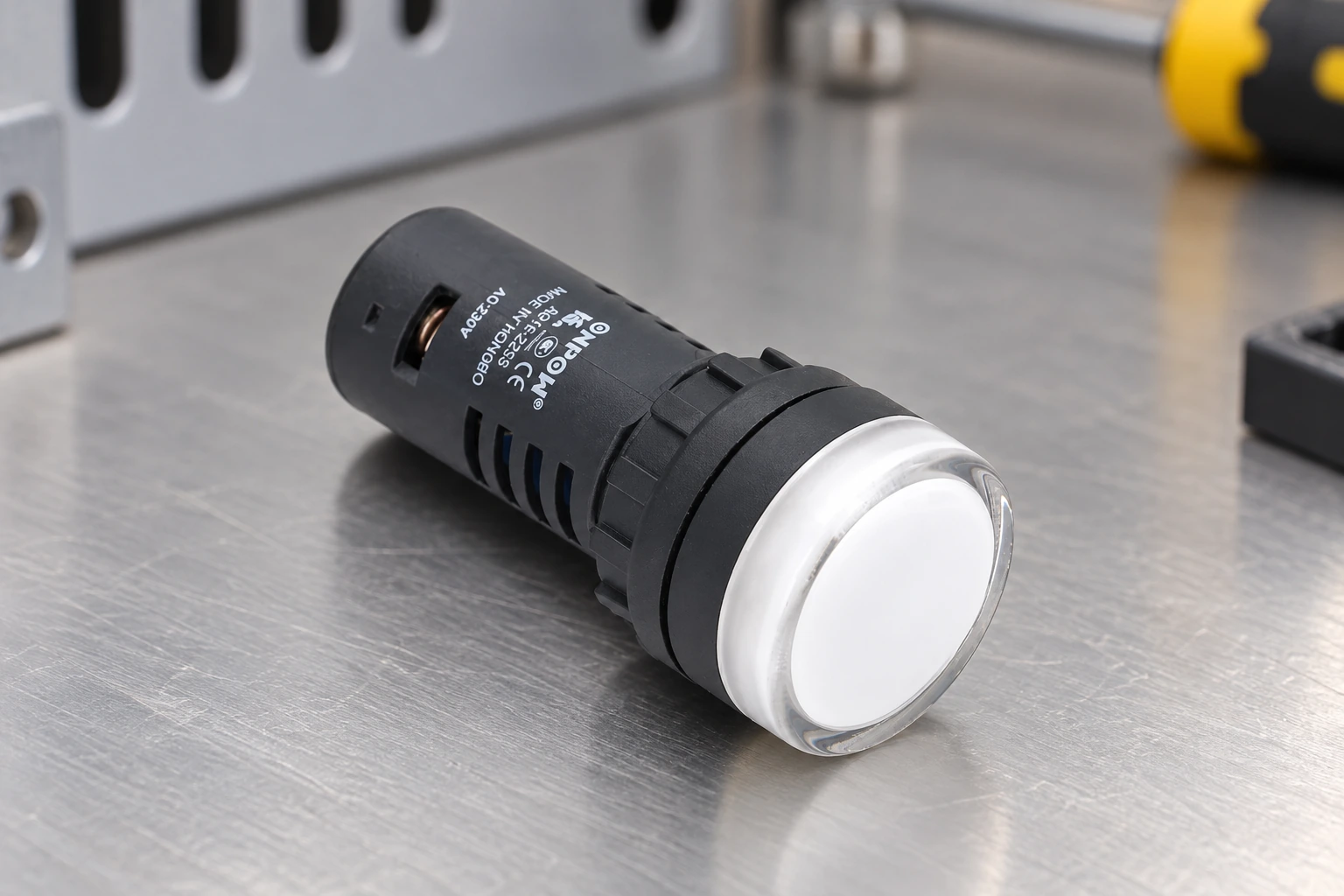

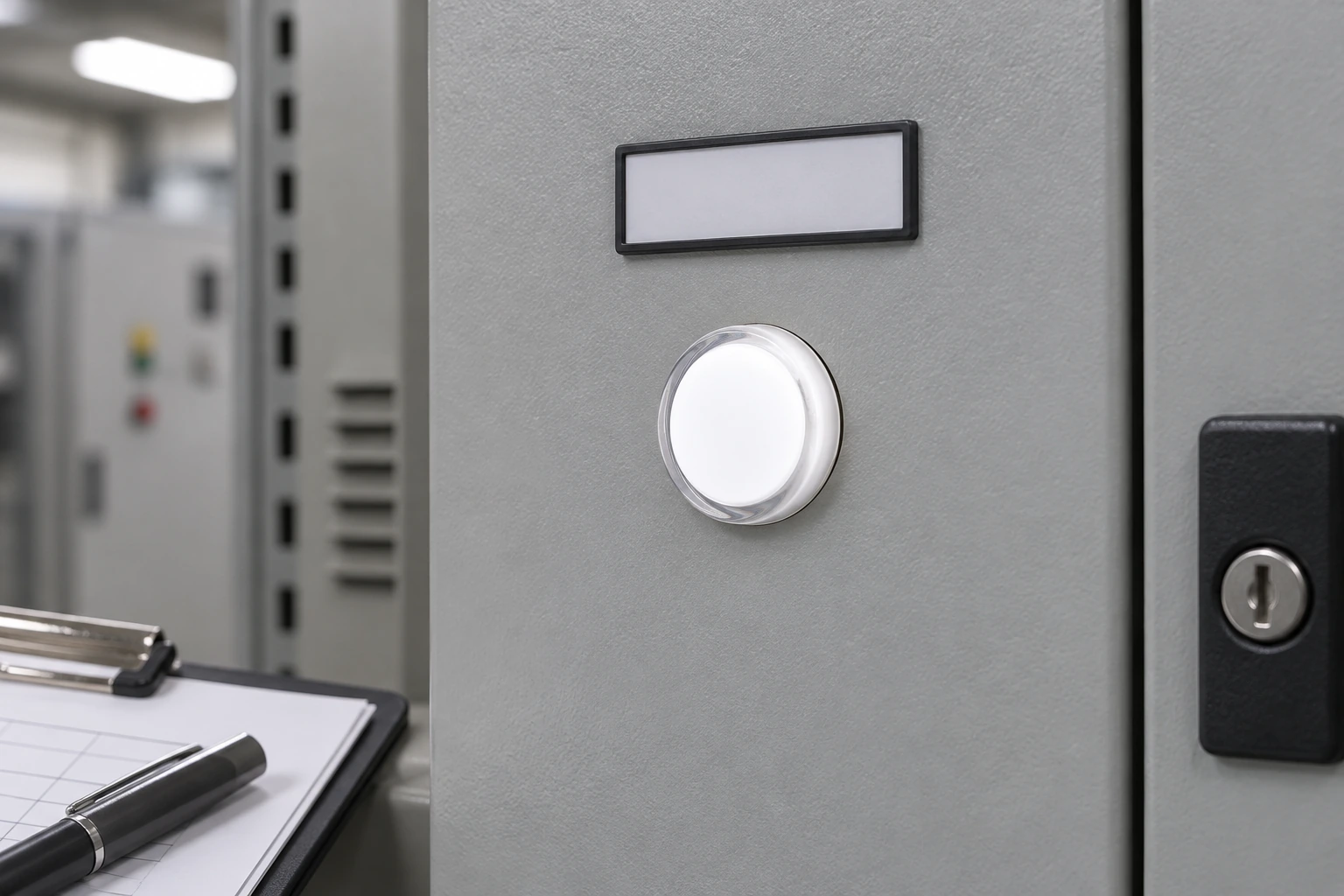

Les images utilisent une référence de produit réelle ONPOW AD16-22D. Elles illustrent le voyant physique et son emplacement sur un panneau. Elles ne prétendent pas que la variante représentée possède un clignotant intégré ou un indice d'alarme particulier. Demandez à ONPOW les caractéristiques exactes du produit et indiquez au fournisseur si le motif de clignotement sera généré à l'extérieur.
Pour comparer les types d'alimentation, consultez le guide des voyants lumineux 120 V CA et les guide du courant de fuite des voyants lumineux pour éviter une lueur indésirable à l'état inactif. Ces problèmes doivent être traités séparément de la décision concernant le motif d'alarme.
Valider la séquence complète avec des utilisateurs représentatifs
Documentez les états prévus avant la mise en service. Testez ensuite la réception des événements, leur acquittement, le maintien de la condition, sa répétition, sa disparition, la réinitialisation et le test des voyants, conformément au plan d'ingénierie autorisé. Comparez le comportement lumineux avec l'état du contrôleur et les instructions d'utilisation.
Vérifiez la reconnaissance des signaux depuis les positions de travail prévues et dans les conditions d'éclairage pertinentes. Les utilisateurs représentatifs doivent être capables d'expliquer la signification du signal et l'action à entreprendre. Ne transformez pas un nouveau motif en test de mémoire pour des informations qui devraient être visibles sur le panneau ou l'écran.
Les travaux et inspections électriques doivent respecter les procédures applicables et être effectués par du personnel qualifié. Les lieux de travail en France peuvent se référer aux réglementations électriques applicables. 29 CFR 1910.333 pour connaître les exigences pertinentes en matière de travaux électriques. Un motif clignotant ne prouve pas que les travaux à proximité d'un tableau électrique sous tension sont autorisés.
Informations à inclure dans le dossier d'achat et de conception
Précisez l'alimentation et l'interface de sortie, le comportement visuel souhaité, la source du signal, la distance d'observation, l'environnement, le montage, les étiquettes et la séquence d'acquittement. Déterminez si le voyant ou le contrôleur génère le motif. Conservez la référence exacte de la variante du produit dans la nomenclature.
Consignez la matrice des états et les résultats de la mise en service avec la version finale du programme de commande. Si une modification ultérieure lors de la maintenance remplace un voyant fixe par un voyant à clignotement intégré, examinez le comportement d'affichage qui en résulte au lieu de supposer qu'il s'agit d'une amélioration.
Vidéo éducative
Logique des colonnes lumineuses PLC par Instrumentation Tools. Informations générales à visée pédagogique. Utilisez le schéma du produit sélectionné et la conception de la machine pour réaliser le circuit et l'installation réels. Regarder sur YouTube.
Foire aux questions
Le clignotement est-il toujours préférable pour signaler un défaut ?
Non. Il doit répondre à un besoin précis d'attention et de réaction. Un clignotement excessif ou incohérent peut rendre le panneau plus difficile à interpréter.
Un automate programmable industriel (API) peut-il faire clignoter un voyant à lumière fixe ?
Uniquement si le voyant exact et son interface de sortie sont compatibles avec le circuit et les conditions de fonctionnement. Vérifiez l'alimentation, le courant, les courants de fuite et le comportement de commutation.
La confirmation doit-elle éteindre la lumière ?
Ce comportement est déterminé par la stratégie d’alarme approuvée. L’acquittement de l’alarme et la suppression de la condition sous-jacente sont deux événements distincts qui peuvent nécessiter des indications différentes.
Un test des voyants permet-il de prouver que tous les capteurs fonctionnent ?
Non. Il vérifie les fonctions incluses dans le circuit de test concerné. Il ne valide pas automatiquement la détection en amont ni la logique complète des états de la machine.
Que doit être capable d'identifier un opérateur ?
L'état, son niveau de priorité, l'action attendue et la nécessité éventuelle d'un acquittement ou d'une autorisation physique de réarmement doivent être clairement définis dans la stratégie d'affichage documentée.
