Date : 04-oct-2026

Un interrupteur capacitif momentané produit une sortie définie lorsqu’un toucher valide est détecté, tandis qu’une fonction à verrouillage ou à bascule conserve un état après le retrait du toucher jusqu’à ce qu’un autre événement spécifié le modifie. La surface de détection ne détermine pas elle-même ce comportement. L’électronique de l’interrupteur ou le contrôleur récepteur peut implémenter la logique. Sélectionnez la fonction en fonction de la réponse prévue de la machine, y compris les touches longues, les touches répétées, la restauration de l’alimentation, les défauts et l’indication. Ne supposez pas qu’un interrupteur tactile peut remplacer un arrêt d’urgence, un dispositif d’activation ou un autre contrôle de protection simplement parce qu’il répond sans mouvement mécanique.

Séparer la détection tactile de l’état retenu

Un capteur capacitif détecte un changement associé à un toucher ou à une autre interaction dans ses conditions de conception. L’application interprète ensuite cet événement détecté. Une sortie momentanée peut suivre l’état de toucher validé ; une mise en œuvre à bascule peut changer un état stocké lors d’un événement défini tel qu’un nouveau front de toucher.

Cette distinction est importante lors de l’intégration d’un panneau de commutation prêt à l’emploi avec un PLC ou un contrôleur embarqué. Le produit peut fournir un comportement momentané, une sortie retenue ou une interface que le contrôleur interprète. Obtenez la description exacte de la variante et le diagramme de sortie. Une face métallique plate physique ne révèle pas la logique qui la sous-tend.

Discussion sur l’interface capacitive de Texas Instruments montre que le logiciel peut implémenter différents comportements d’interrupteur. Il s’agit d’un exemple de technologie, non d’une affirmation selon laquelle chaque variante de l’interrupteur tactile ONPOW expose la même configuration ou conserve l’état en cas de perte de puissance.

Choisir le comportement en fonction de la tâche prévue

Une interaction momentanée peut convenir à une demande ordinaire qui ne doit exister que pendant un toucher reconnu, ou à un événement que le contrôleur traite séparément. Un bascule peut convenir à une sélection maintenue si son état actuel est visible et si l’équipement permet ce comportement. La tâche et la conception de la machine gouvernent le choix.

Ne pas confondre un signal de durée de toucher avec une fonction qualifiée de maintien en marche ou d’activation. Ces fonctions peuvent avoir des exigences de protection spécifiques et un comportement de dispositif. Une interface tactile ordinaire ne doit pas hériter de ce rôle d’une règle logicielle ou de l’aspect attrayant de l’avant du produit.

Question d’interaction Comportement momentané à définir Comportement de verrouillage/bascule à définir
Le doigt reste en contact avec la surface Si la sortie reste active et pour combien de temps Si un seul toucher crée un seul changement d'état
Le doigt quitte Quand la sortie revient à son état inactif défini Si l'état reste et ce qui le réinitialise
Toucher répété rapidement Exigences de détection et de libération entre les événements Si chaque nouvel événement valide bascule une seule fois
Perte d'alimentation Comportement de la sortie lorsque l'alimentation disparaît Si l'état conservé est perdu ou stocké
Rétablissement de l'alimentation Initialisation définie et qualification du toucher État de départ défini et politique de redémarrage
Détection invalide ou incertaine Comportement de la sortie et du diagnostic Si l'état conservé doit être effacé ou signalé

Il s'agit d'une spécification logique, et non d'une liste de capacités garanties par un produit individuel.

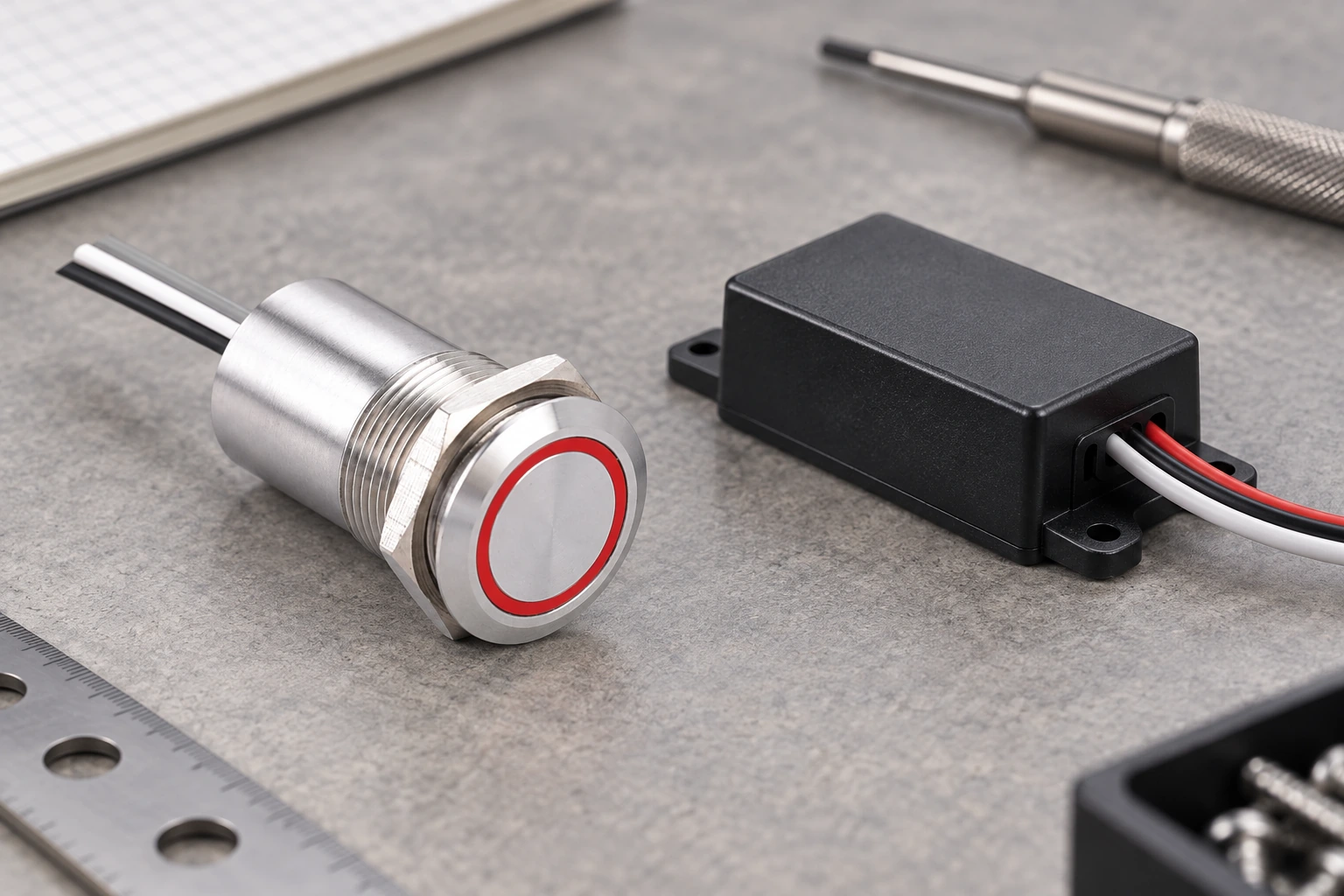

Exemple de référence capacitive ONPOW pour interrupteurs capacitifs momentané vs verrouillage, détail du composant
Illustration basée sur une référence d'un exemple capacitif ONPOW. Confirmez le dessin de la variante exacte et les valeurs avant de spécifier l'application.

Décider où appartient la logique de verrouillage

Si le produit lui-même verrouille sa sortie, le système récepteur voit cet état maintenu. Si le contrôleur implémente le verrouillage, l'interrupteur peut uniquement fournir un signal de détection de contact. Gardez cette distinction dans la documentation du circuit et du programme afin que le personnel de maintenance sache où diagnostiquer un état inattendu.

Deux verrous indépendants peuvent créer un comportement confus. Un commutateur à sortie à bascule alimentant une autre fonction à bascule peut ne pas produire la séquence opérateur souhaitée. Vérifiez le type de signal entrant avant d'appliquer une détection de front ou une logique retenue dans le contrôleur.

Pour une bascule basée sur un contrôleur, définissez l'événement qui change l'état et comment un nouvel événement se distingue d'un contact continu. La temporisation, la sortie et le comportement de libération du produit sélectionné doivent supporter cette interprétation. Ne choisissez pas des valeurs de délai génériques d'un circuit de loisir sans vérifier l'interface industrielle complète.

Spécifier explicitement le comportement au démarrage et lors de la restauration de l’alimentation

Un état retenu en fonctionnement normal ne persiste pas automatiquement lorsque l'alimentation est coupée. Certains systèmes se réinitialisent, d'autres stockent un état, et d'autres encore s'initialisent à partir de la logique du contrôleur. Demandez le comportement exact et définissez ce que la machine est autorisée à faire lorsque l'alimentation revient.

Pour un équipement où un fonctionnement inattendu peut créer un danger, les exigences de redémarrage relèvent de la conception de protection et d'exploitation de la machine. Un anneau illuminé montrant une sélection précédente ne prouve pas que le mouvement peut redémarrer en toute sécurité. Gardez la sélection affichée, l'autorisation de commande et la réponse confirmée de la machine distinctes.

Testez une touche présente lors du démarrage selon le plan approuvé. Le système de détection peut calibrer ou rejeter une interaction lors de l'initialisation. L'exigence doit préciser la sortie prévue et toute action de l'opérateur, plutôt que de se fier à un comportement universel supposé du capteur capacitif.

Vérifier le circuit de sortie avant de changer le dispositif d’entrée

Un dispositif tactile capacitif est électronique et peut nécessiter sa propre alimentation. Sa sortie peut différer d'un contact sec mécanique. Obtenez la plage d'alimentation du produit, le type de sortie, la carte des bornes ou des fils, le courant permis et les exigences d'entrée réceptrice.

Une sortie transistor ne peut pas être traitée comme un contact isolé sans documentation. Vérifiez le comportement d'alimentation ou de sinking, la référence du circuit, la fuite en état off, et les seuils du récepteur. L'éclairage peut avoir sa propre connexion ou être contrôlé en interne. Utilisez le schéma exact plutôt qu'une connexion empruntée à un bouton-poussoir mécanique.

Le guide du circuit de commutateur capacitif tactile adresses cette interface liée. La guide de déparasitage du bouton-poussoir aborde la gestion des événements du récepteur, mais il ne faut pas supposer que le rebond mécanique du contact décrit la physique de détection d’un dispositif capacitif.

Rendre l’état sélectionné visible sans exagérer la rétroaction

Une sélection à verrouillage nécessite une manière claire pour l’opérateur de reconnaître l’état actuel. Une lumière en anneau, un indicateur sur le panneau ou une interface homme-machine peut fournir cette information si la conception du contrôle définit ce qu’elle représente. Indiquez si elle suit le mode sélectionné, une commande émise ou un retour d’équipement confirmé.

Une lampe alimentée par le verrouillage du commutateur lui-même peut n’afficher que l’état de sortie local. Elle ne peut pas confirmer que le PLC a accepté l’entrée ou qu’une machine a agi en conséquence. Étiquetez l’indication avec précision et documentez toute distinction importante pour la tâche.

Pour un commutateur momentané, un retour visible ou audible peut aider à confirmer qu’une interaction a été reconnue, mais il doit rester adapté à l’environnement et à la tâche de l’utilisateur. Évitez d’afficher un statut maintenu qui semble promettre une commande retenue alors que l’entrée est en réalité momentanée.

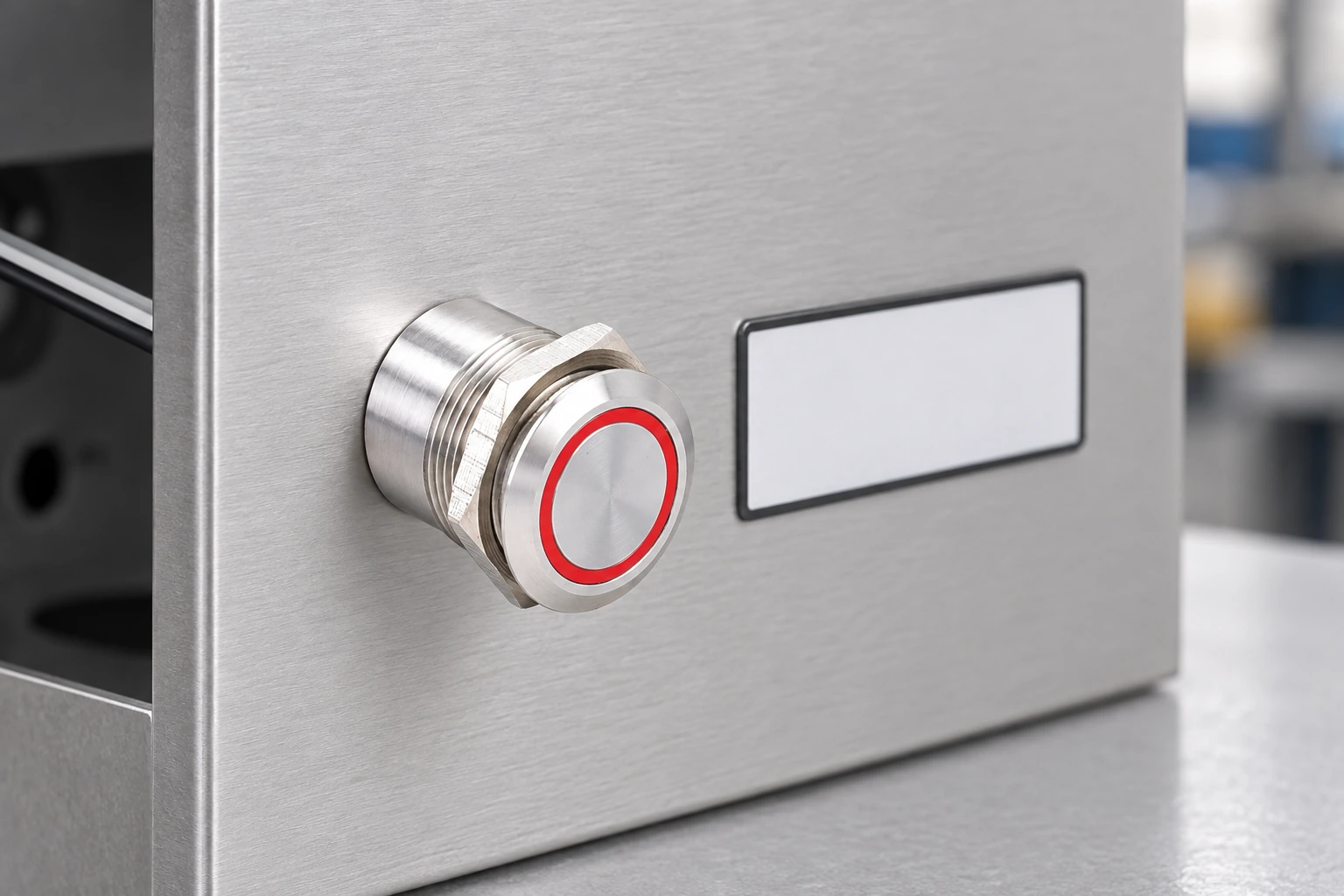

Exemple de référence capacitive ONPOW pour interrupteurs capacitifs momentané vs verrouillage, planification de l'installation
Illustration basée sur une référence d'un exemple capacitif ONPOW. Confirmez le dessin de la variante exacte et les valeurs avant de spécifier l'application.

Qualifier la détection avec la superposition réelle et les utilisateurs

La détection capacitive dépend de l’interface de détection assemblée et de l’environnement. Le matériau de superposition, l’épaisseur, la mise à la terre, les structures conductrices proches, le bruit électrique, l’humidité et l’interaction de l’utilisateur peuvent influencer le résultat. Évaluez le panneau terminé plutôt qu’un simple échantillon détaché.

Le Guide de conception TI CapTIvate explique pourquoi la disposition des capteurs et le réglage spécifique à l’application sont importants. Il ne définit pas la capacité du gant, de la superposition ou de l’humidité du modèle ONPOW.

Lisez le guide d’opération du gant à commutateur tactile et guide de faux déclenchement pour ces questions de qualification séparées. Une fonction à verrouillage rend les détections non intentionnelles particulièrement importantes car une interaction transitoire peut créer un état retenu.

Gérer délibérément les longues touches et les événements incertains

Spécifiez ce qui se passe si un doigt reste présent, si un objet repose près de la surface de détection ou si des interactions répétées arrivent plus rapidement que prévu. Un délai d’expiration, une exigence de libération ou un filtre d’événements peuvent être appropriés pour un système particulier, mais la conception technique doit le définir et le vérifier.

Ne supposez pas qu’un filtre plus long est toujours plus sûr. Il peut retarder une interaction utile ou rendre l’interface frustrante. Comparez la fiabilité de la détection avec la réponse attendue de la tâche. Maintenez une condition de détection invalide distinguable d’une sélection maintenue valide lorsque l’application nécessite cette distinction.

Pour la commande de processus ordinaire, la logique doit toujours avoir un chemin clair vers un état connu. Pour les fonctions de protection, utilisez les dispositifs et l’architecture appropriés requis ; un simple commutateur capacitif ne remplace pas un dispositif opérateur de protection documenté.

Examiner la variante réelle du produit avec le fournisseur

Les images utilisent une référence de produit réelle Référence du commutateur tactile ONPOW TS19A. Ils conservent sa forme frontale et son anneau rouge comme exemple physique. Ils ne prouvent pas que cette variante particulière supporte à la fois un comportement momentané et à verrouillage ou accepte toutes les interfaces discutées.

Envoyez au fournisseur la séquence d’interaction prévue, l’alimentation, la référence du récepteur, les exigences de sortie, le matériau du panneau, l’environnement, les utilisateurs et gants, la signification de l’indication, et la politique de démarrage. Demandez le comportement précis de sortie et d’initialisation de la variante. Si un comportement requis est implémenté dans le contrôleur, documentez ce fait plutôt que de l’attribuer au commutateur.

Mettre en service la séquence d’interaction complète

L’inspection électrique et l’installation nécessitent du personnel qualifié et des procédures de travail appropriées. Dans les lieux de travail, les exigences électriques pertinentes incluent 29 CFR 1910.333. Ne réalisez pas de câblage improvisé sous tension pour déterminer le type de sortie d’un commutateur électronique.

Grâce au plan de test autorisé, vérifiez le contact bref, le contact maintenu, la libération, le contact répété, l'initialisation, la restauration de l'alimentation, l'indication et la réponse attendue du système de réception. Incluez le panneau réel et les conditions environnementales pertinentes. Enregistrez les révisions exactes du produit et du programme afin qu’un changement ultérieur ne hérite pas d’un résultat obsolète.

Vidéo éducative

Comment fonctionne le toucher capacitif à travers le métal

Comment fonctionne le toucher capacitif à travers le métal par Texas Instruments. Connaissances éducatives générales. Utilisez le dessin du produit sélectionné et la conception de la machine pour le circuit réel et l'installation. Regarder sur YouTube.

Foire aux questions

Une surface capacitive plate signifie-t-elle que l'interrupteur est à verrouillage ?

Non. La forme physique de la surface ne détermine pas la logique de sortie. Consultez la documentation du produit et la conception du contrôleur pour connaître précisément le comportement électronique.

Un contrôleur peut-il faire basculer un signal de touche momentané ?

Il peut mettre en œuvre cette fonction lorsque l'interface et la conception de la machine le permettent. Définissez explicitement la détection d'événements, la libération, le démarrage, les défauts et l'indication.

L'état sélectionné survivra-t-il à une panne d'alimentation ?

Seul le design exact du produit ou du contrôleur peut le déterminer. Le verrouillage lors du fonctionnement ne signifie pas automatiquement que l'état non volatile est conservé.

Un interrupteur tactile peut-il remplacer un contrôle de maintien pour la protection ?

Pas simplement en utilisant une logique momentanée. Les fonctions de protection nécessitent des dispositifs appropriés, un comportement spécifié, une architecture et une validation pour la machine.

Que faut-il vérifier si un toucher bascule deux fois ?

Comparer le signal détecté, la logique d'événement, la gestion de la libération, l'environnement de détection et le timing du récepteur. Identifier la cause avant d'augmenter les filtres ou de remplacer le produit.
