Les modes de défaillance des relais électromécaniques incluent une bobine qui ne peut pas produire le mouvement requis, des contacts qui ne se ferment ou ne s'ouvrent pas correctement, un mécanisme qui reste bloqué ou s'use, ainsi que des défauts externes de la prise ou du câblage qui imitent une défaillance du relais. Diagnostiquez la défaillance observée avant de remplacer la pièce. Un clic ne prouve pas que le contact de charge est sain, et un indicateur sur le relais ne prouve pas que la charge prévue est alimentée. Enregistrez l’état de la bobine, la charge du contact, l’historique de commutation, l’environnement et les preuves physiques. Un remplacement répété sans identifier la cause peut reproduire la même défaillance.
Classifiez le symptôme observé avant de nommer la cause
Commencez par ce que l’équipement fait réellement : absence de détection, fonctionnement intermittent, cliquetis, incapacité à libérer, charge non alimentée ou charge restant alimentée. Enregistrez si le symptôme est continu, lié à la température, associé à un autre démarrage de charge ou à une étape particulière de la machine.
Séparez la commande, l’alimentation de la bobine, le mouvement mécanique, l’état du contact, la connexion à la prise et la réponse de la charge. Un contrôleur peut commander un relais tandis qu’une défaillance du câblage empêche la bobine de recevoir l’alimentation prévue. Inversement, le relais peut se déplacer alors qu’un conducteur de charge ou une connexion à la prise reste ouverte.
Le Guide de sélection des relais électromécaniques spécifications de couverture. Le guide de test du relais aborde un processus de vérification contrôlée. Cet article se concentre sur la classification des défaillances et la conservation des preuves pour une action corrective.
Défaillances côté bobine et problèmes d’alimentation
Une bobine endommagée, une variante d’alimentation incorrecte, des conditions de tension inadéquates ou une défaillance de connexion externe peuvent empêcher l’armature de se déplacer correctement. Comparez les exigences en courant alternatif/continu et en tension du modèle réel avec la documentation du circuit. Les relais qui se ressemblent peuvent avoir des versions de bobine différentes.
Les cliquetis peuvent refléter une alimentation instable, un signal de commande qui change de manière répétée, une mauvaise connexion ou un comportement mécanique. Il s'agit d'une observation et non d'une preuve d'une cause précise. Les mouvements répétés peuvent également solliciter les contacts et faire apparaître ultérieurement un problème d'alimentation sous la forme d'une défaillance de contact.
Un voyant de bobine ne peut indiquer que l'état représenté par son circuit. Il ne prouve pas nécessairement que l'enclenchement est correct, que les contacts se ferment ou que la charge est alimentée. Il convient de distinguer le comportement du voyant des mesures requises et des preuves relatives à l'état des contacts.
| Symptôme observé | Catégories de défaillances à examiner | Éléments permettant de les différencier |
|---|---|---|
| Absence d'enclenchement | Alimentation, bobine, connexion, obstruction mécanique | Variante exacte de la bobine, état du circuit, contrôles de mouvement approuvés |
| Cliquetis | Commande ou alimentation instable, connexion, mécanisme | Corrélation temporelle et observations contrôlées du circuit |
| Clic audible, mais aucune réaction de la charge | Contact, socle, conducteur, charge | Éléments de preuve concernant le chemin de contact et le circuit de charge |
| Défaut de relâchement | Maintien de l'alimentation de la bobine, effets du circuit d'antiparasitage, blocage mécanique, contacts soudés | État de la bobine, comportement au relâchement, état des contacts après isolation |
| Charge intermittente | Usure des contacts, socle desserré, câblage, commande instable | Conditions de défaillance reproductibles et inspection physique |
| Défaillance précoce répétée | Incompatibilité de l’application ou environnement non résolu | Catégorie de charge, courant d’appel, fréquence, température, montage |
Ce tableau constitue un cadre de diagnostic et ne constitue pas une autorisation d’effectuer des mesures improvisées sous tension ni de contourner les dispositifs de commande.

Les défaillances de contact peuvent avoir des résultats visibles opposés
Un contact peut ne pas établir une connexion fiable en raison de l’usure, de l’érosion, de la contamination, d’une inadéquation aux caractéristiques réelles du signal ou d’une autre condition. Il peut également rester fermé alors qu’il devrait s’ouvrir, notamment en raison d’un soudage des contacts ou d’une défaillance mécanique. Ces situations nécessitent des éléments de preuve différents.
Le Note d’application de TI sur la technologie des relais Cette note traite des arcs électriques et du soudage éventuel des contacts dans les relais électromécaniques. Il s’agit d’une explication générale et non d’une affirmation concernant le taux de défaillance des relais ONPOW. La charge réelle et les conditions de commutation doivent être examinées pour le relais sélectionné.
Ne considérez pas un résultat de continuité obtenu sans charge comme une preuve du bon fonctionnement d’un contact dans les conditions de charge prévues. De même, un essai à faible niveau peut nécessiter une interprétation tenant compte des conditions minimales de commutation du contact. Utilisez les données du fabricant du relais et la méthode d’essai approuvée, plutôt que de considérer chaque mesure au multimètre comme concluante.
Comparez la charge avec la capacité nominale du contact
Une valeur nominale pour une charge résistive ne s’applique pas automatiquement à un moteur, une lampe, une bobine, une entrée capacitive ou toute autre charge présentant un courant d’appel ou un comportement particulier à la coupure. Consignez le courant nominal, le courant de démarrage ou transitoire pertinent, le type d’alimentation, la fréquence de commutation et la catégorie de charge applicable définie par le fabricant.
Un contact peut avoir une capacité thermique suffisante alors que ses conditions de commutation restent inadaptées. Distinguez les exigences relatives au transport du courant de celles liées à l’établissement et à la coupure du circuit. Si la machine commute plus fréquemment que ne le prévoyait la conception initiale, évaluez le cycle de fonctionnement qui en résulte au lieu de choisir un relais de remplacement uniquement en fonction de son intensité nominale.
Le Guide sur les arcs électriques aux contacts des relais aborde un problème d'application connexe. Utilisez ses principes avec des évaluations spécifiques au modèle et un circuit revu ; n'ajoutez pas de composant de suppression sans considérer la charge, le dispositif de sortie et les exigences de réponse.
Le fait de ne pas libérer n’est pas toujours un contact soudé
Un relais peut rester alimenté parce que le contrôleur continue d'alimenter sa bobine, qu'une défaillance de câblage le fournit, ou que le circuit se comporte différemment de la configuration prévue. Certaines dispositions de suppression peuvent également influencer le temps de décharge. Le blocage mécanique et les contacts soudés sont d'autres catégories.
Identifier si la bobine a atteint sa condition de décharge spécifiée et si le bras et les chemins de contact répondent comme requis. La procédure de diagnostic réelle doit être effectuée par du personnel qualifié utilisant des dispositifs d'isolation et des instruments appropriés. Ne pas tapoter à plusieurs reprises sur le boîtier ni contourner le circuit en guise de substitut pour trouver la cause.
Pour un contexte de suppression de bobine en courant continu, lire diodes de roue libre pour bobines de relais. Ce sujet séparé ne doit pas être transféré à une bobine en courant alternatif ni interprété comme une spécification universelle de diode.
Les preuves mécaniques et environnementales sont importantes
La poussière, la contamination, la vibration, le montage, la chaleur et les dommages physiques peuvent affecter l'assemblage ou ses connexions. Une prise qui est lâche ou surchauffée peut imiter un problème interne de relais. Inspectez l'installation complète, y compris la retenue et le support du conducteur, avant d'accuser le relais amovible.
Conservez les preuves physiques lorsqu'une défaillance répétée ou significative est en cours d'investigation. Prenez en photo l'étiquette, le boîtier, la prise, les bornes et les dommages visibles avant de les manipuler. Gardez la pièce défectueuse identifiée avec son emplacement dans la machine et son historique de défaillance. Ne pas l'ouvrir ni la modifier si cela empêcherait l'analyse de défaillance convenue par le fournisseur.
Des mécanismes inhabituels existent également. Un enquête sur la défaillance de relais organisée par la NASA documente un chemin conducteur inattendu dans certains relais. Cela illustre pourquoi la preuve physique peut être importante ; cela ne montre pas que c'est courant dans les produits ONPOW ou que chaque contact intermittent en a la cause.

Distinguez les défauts de la prise et du câblage du relais lui-même

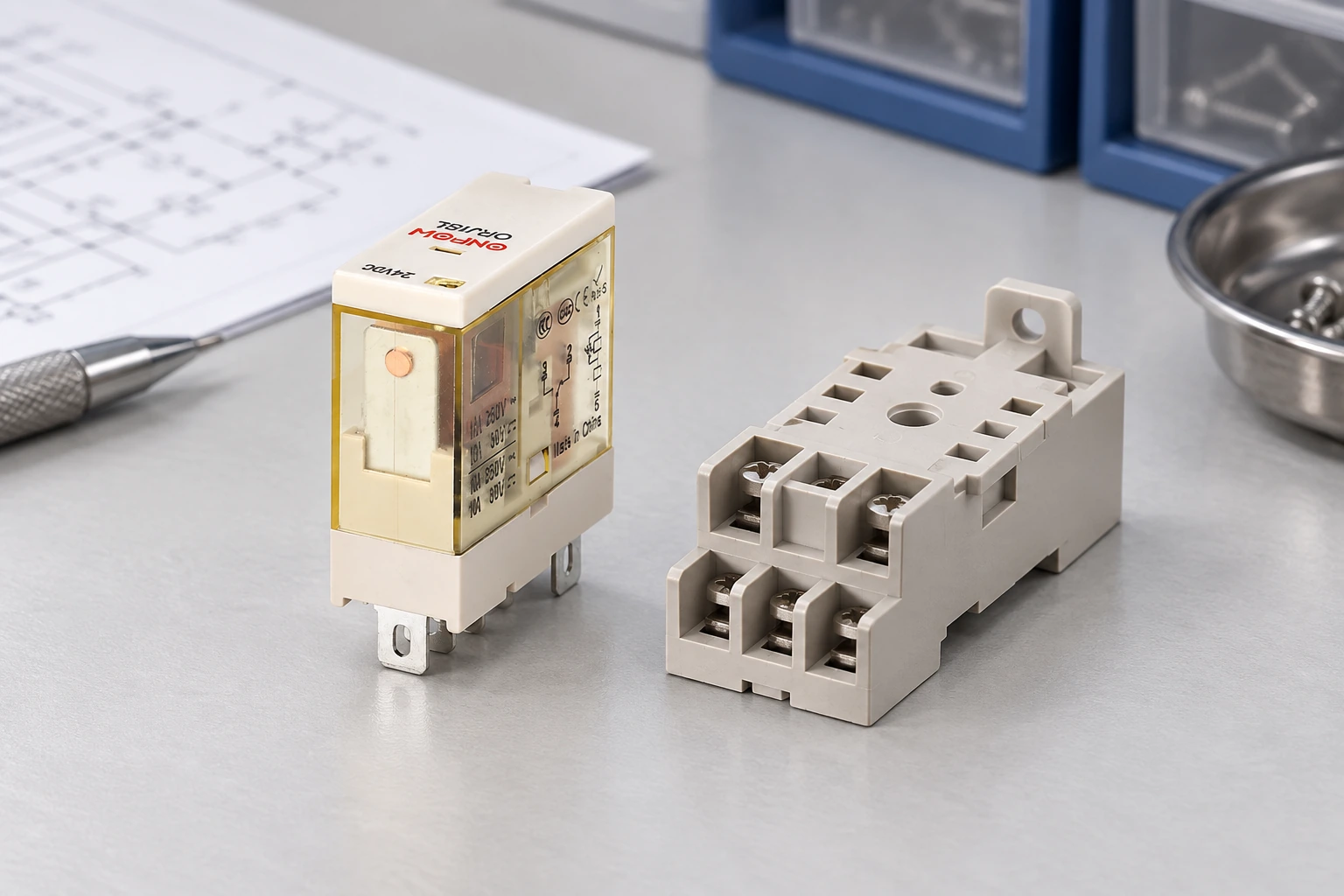

Vérifiez la compatibilité exacte du relais/prise et la carte des bornes. Une pièce qui entre dans une prise peut toujours avoir un agencement de contact inapproprié ou une connexion de bobine incorrecte. La retenue, l'état du contact et la terminaison du conducteur doivent respecter les instructions d'installation pertinentes.
Une connexion lâche ou endommagée de la prise peut provoquer une surchauffe, un fonctionnement intermittent ou une perte de tension. Remplacer uniquement le relais peut temporairement modifier la connexion et masquer le symptôme sans le corriger. Incluez la prise et le câblage associé dans le dossier de diagnostic approuvé.

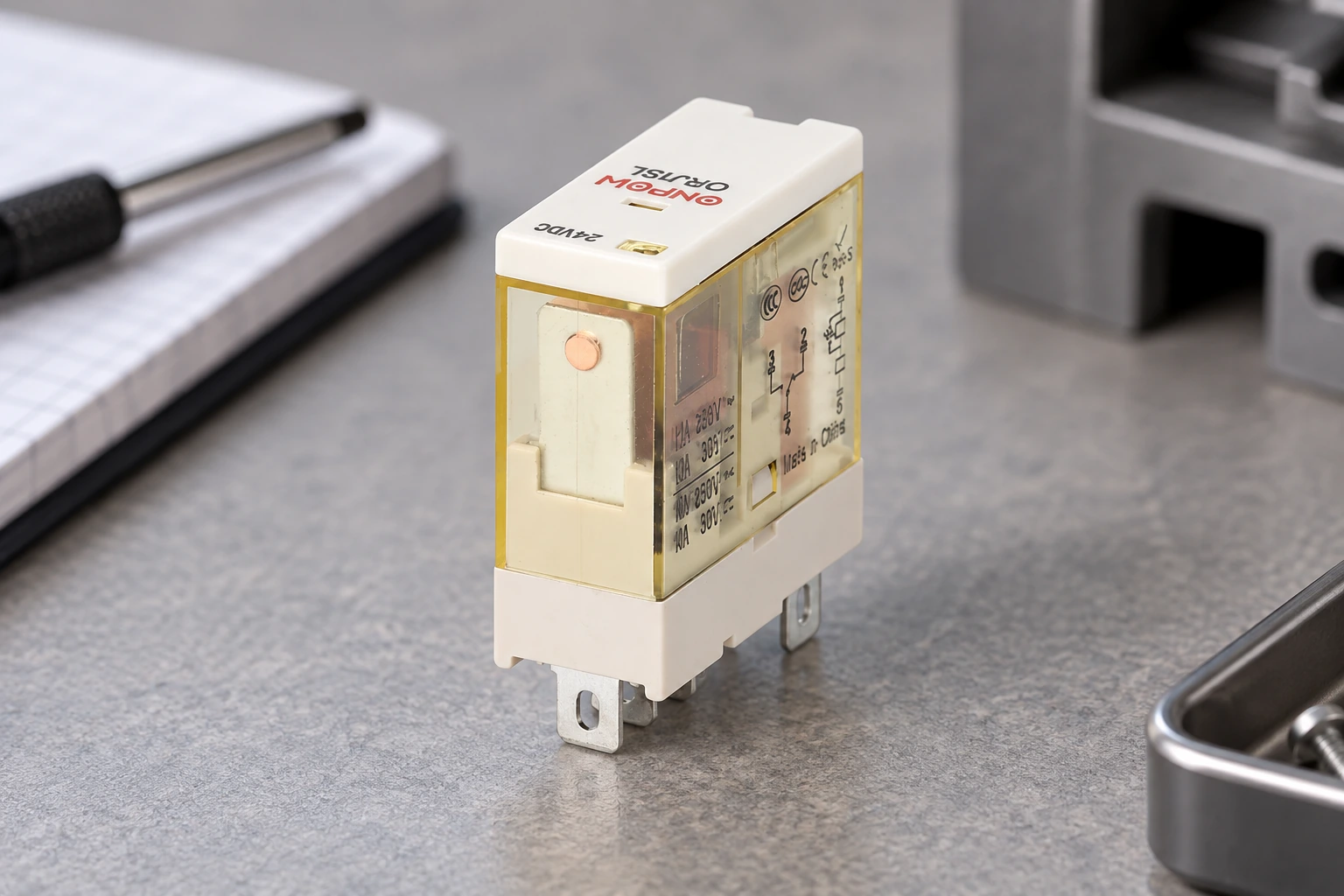

Pour la référence physique, cet article utilise un exemple de relais ONPOW ORJ1SL. Sa photographie n'établit pas la compatibilité avec chaque prise, alimentation de bobine, charge ou fonction de protection évoquée. Demandez les données actuelles et le schéma de connexion de la variante exacte avant de spécifier un remplacement.
Enquêter sur les défaillances répétées comme un problème d’application
Construisez une histoire simple avec la date d'installation, l'observation de la défaillance, le code de pièce, la charge de fonctionnement, la charge, les conditions ambiantes et les modifications apportées à la machine. Comparez les défaillances par emplacement de circuit et condition. Un regroupement après un changement de programme ou une nouvelle charge est plus informatif qu'une déclaration générale selon laquelle les relais ne durent pas.
Vérifiez si le relais sélectionné répond aux exigences électriques et environnementales réelles. Examinez la stabilité de l'alimentation de la bobine, la commutation de charge, la suppression, l'état de la prise et la fréquence de fonctionnement. Si l'application a changé, la sélection initiale doit être revue même lorsque chaque pièce de remplacement est authentique.
Ne pas transformer une valeur de durée de vie mécanique du catalogue en un intervalle de maintenance garanti. Les conditions électriques et d'application influencent le résultat. Une stratégie de remplacement préventif doit être basée sur les exigences de l'équipement, la charge réelle, les preuves et la décision d'ingénierie responsable.
Maintenez le travail de diagnostic dans la procédure autorisée
L'équipement installé peut contenir une tension dangereuse et une énergie stockée. Le personnel qualifié doit suivre les procédures d'isolation et de travail applicables. Dans les lieux de travail en France, les exigences pertinentes incluent 29 CFR 1910.147 et 29 CFR 1910.333.
Ne supposez pas que la déconnexion de l'alimentation de la bobine isole tous les circuits de contact. Un relais peut commuter une autre alimentation ou plusieurs circuits alimentés séparément. Identifiez le circuit complet avant de manipuler le composant, la prise ou les conducteurs connectés. un voyant LED du relais et un état HMI ne prouvent pas l'absence d'énergie électrique.
Toute étape de diagnostic sous tension doit être justifiée et réalisée selon la procédure approuvée. L'objectif est d'obtenir des preuves avec les contrôles requis, et non d'improviser un raccourci parce que le relais est petit ou facile à débrancher.
Enquête d’analyse de défaillance du fournisseur
Envoyez les codes complets du relais et de la prise, l'alimentation de la bobine, les détails de la charge commutée, le schéma du circuit, la fréquence de fonctionnement, l'environnement, les symptômes et les photographies. Expliquez quelles observations ont été confirmées et lesquelles restent suspectes. Incluez les modifications de la charge ou de la séquence de contrôle et conservez le composant défectueux tel que convenu avec le fournisseur.
Demandez si la variante exacte supporte la charge et quelles preuves supplémentaires sont nécessaires. Une bonne action corrective peut impliquer une pièce différente adaptée, une interface de circuit, un montage, une prise, un design de suppression ou un contrôle de maintenance. Enregistrez la cause réelle lorsqu'elle est établie et vérifiez la fonction affectée après le changement.
Vidéo éducative
Comment fonctionnent les relais – Principe de base en électronique, ingénierie, électricité, par The Engineering Mindset. Connaissances éducatives générales. Utilisez le dessin du produit sélectionné et la conception de la machine pour le circuit et l'installation réels. Regarder sur YouTube.
Foire aux questions
Un clic de relais prouve-t-il que ses contacts sont bons ?
Non. Un clic indique qu'un certain mouvement mécanique s'est produit. Le bon fonctionnement du circuit de contact requis et la réponse sous charge doivent être vérifiés séparément.
Tous les relais qui ne se désenclenchent pas ont-ils des contacts soudés ?
Non. La commande continue de la bobine, les défauts de câblage, le timing lié à la suppression et le blocage mécanique sont d'autres possibilités. Confirmez la preuve avant d'attribuer la cause.
Une douille défectueuse peut-elle donner l'impression qu'un relais est en panne ?
Oui. Des connexions faibles ou des bornes incompatibles peuvent affecter le circuit de la bobine ou de la charge. Inclure la douille et le câblage dans l'inspection approuvée.
La capacité résistive imprimée couvre-t-elle toutes les charges ?
Non. Les moteurs, bobines, lampes et autres charges peuvent avoir des exigences de commutation différentes. Utilisez la capacité appropriée pour le circuit réel.
Que doit-on préserver pour une enquête auprès d'un fournisseur ?
Maintenez la pièce défectueuse identifiée, ses codes et son emplacement, l'historique des défauts, les données du circuit et de la charge, les conditions, ainsi que des photographies de l'installation et des dommages non perturbés.
