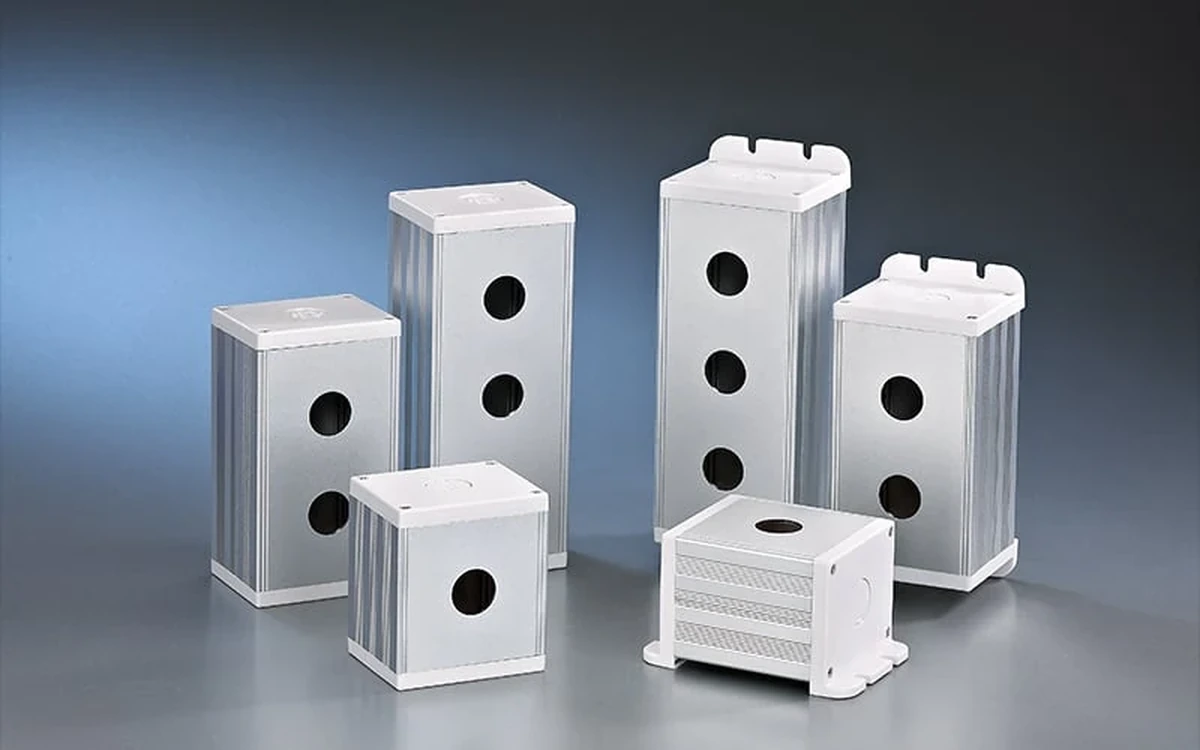

Une demande pour un interrupteur à bouton-poussoir de 3/8 de pouce doit commencer par le dessin mécanique, et non par une simple conversion de diamètre. Trois huitièmes de pouce équivalent à 0,375 pouce, ou 9,525 mm, mais ce chiffre ne vous indique pas si une fiche correspond à une ouverture de panneau, une tige filetée ou une autre caractéristique. Confirmez le dessin du fabricant avant de percer un panneau ou de commander un remplacement.
Partie 1. Lire l’étiquette de 3/8 de pouce avant de choisir un trou
L’expression “ interrupteur à bouton-poussoir de 3/8 de pouce ” est une phrase de départ utile, mais ce n’est pas une instruction d’installation complète. Dans le langage du catalogue, le chiffre peut décrire la partie de l’opérateur qui passe à travers un panneau, une famille de filetages, ou l’ouverture de montage recommandée. Ce sont des dimensions liées, mais elles ne sont pas interchangeables.
Traitez la fiche comme une question à résoudre. Demandez le dessin esquissé dimensionné et identifiez l’indication attachée à 3/8. Un opérateur en métal approprié doit également correspondre au matériau du panneau, à son épaisseur, au matériel de fixation, à l’espace terminal, et au circuit de contrôle prévu.
| Si l’étiquette 3/8 décrit | Ce qu’il faut demander sur le dessin | Conséquence pour l’achat |
|---|---|---|
| Découpe du panneau | Ouverture nominale, tolérance et condition du bord | Usinez uniquement l’ouverture spécifiée. |
| Tige filetée | Désignation du filetage, pas, et longueur utilisable | Confirmer la pile entre l'écrou et l'épaisseur du panneau. |
| Corps ou cadre | Diamètre extérieur et dégagement de la bride | Vérifier les opérateurs adjacents et l'espace pour la légende. |
| Taille nominale informelle | Un dessin sectionnel étiqueté | Ne pas libérer le panneau pour l'usinage. |
Pour les panneaux avec des dispositions compactes, une famille métrique peut être un choix mieux documenté. La guide de sélection des boutons-poussoirs de 8 mm explique une route de découpe petite séparée ; ce n'est pas une preuve qu'une pièce de 8 mm s'insère dans une ouverture de 3/8 de pouce.
Partie 2. Convertir 3/8 de pouce sans le transformer en spécification de produit
En utilisant la conversion standard, 3/8 de pouce équivaut à 9,525 mm. Cela est utile lorsqu'un dessin utilise des millimètres alors qu'une nomenclature de matériaux héritée utilise des pouces. Ce n'est pas une permission d'arrondir une ouverture requise à 9,5 mm, 10 mm ou une autre taille de perçage pratique.
Important : Une conversion d'unité exprime la longueur ; elle ne définit pas une tolérance de montage, un filetage ou une découpe de panneau approuvée. Utilisez le référence des unités de longueur du NIST pour le contexte de conversion, puis utilisez le dessin du fabricant sélectionné pour l'instruction d'usinage.
Une famille de produits de 10 mm peut sembler proche numériquement mais peut avoir un filetage différent, une géométrie d'écrou, une caractéristique de localisation ou une tolérance spécifiée. De même, un composant fileté de 3/8 peut nécessiter un montage qui ne correspond pas à un trou nominal de 9,525 mm. La décision sûre est toujours de commencer par le dessin, puis l'outillage.
| Indication dimensionnelle | Ce qu'il prouve | Ce qu'il ne prouve pas |
|---|---|---|
| 3/8 de pouce = 9,525 mm | Une conversion mathématique | La perceuse, la poinçonneuse ou le filetage correct |
| “ Adapté pour un trou de 3/8 ” | Une revendication d'ajustement du fournisseur | Tolérances du panneau ou limites de décalage |
| “ Filetage 3/8-32 ” | Une désignation de filetage | La disposition des contacts électriques |
| “ Montage de 10 mm ” | Une famille métrique déclarée | Compatibilité avec une inscription de 3/8 po |
Si le panneau possède déjà un motif de trous métriques, comparez le dessin dimensionnel plutôt que de deviner à partir d'une étiquette nominale. Notre Guide des boutons-poussoirs de 8 mm contre 10 mm peut aider à encadrer ces deux familles métriques après que la dimension du trou d'origine est connue.
Partie 3. Séparer les indications de découpe, de tige et de filetage

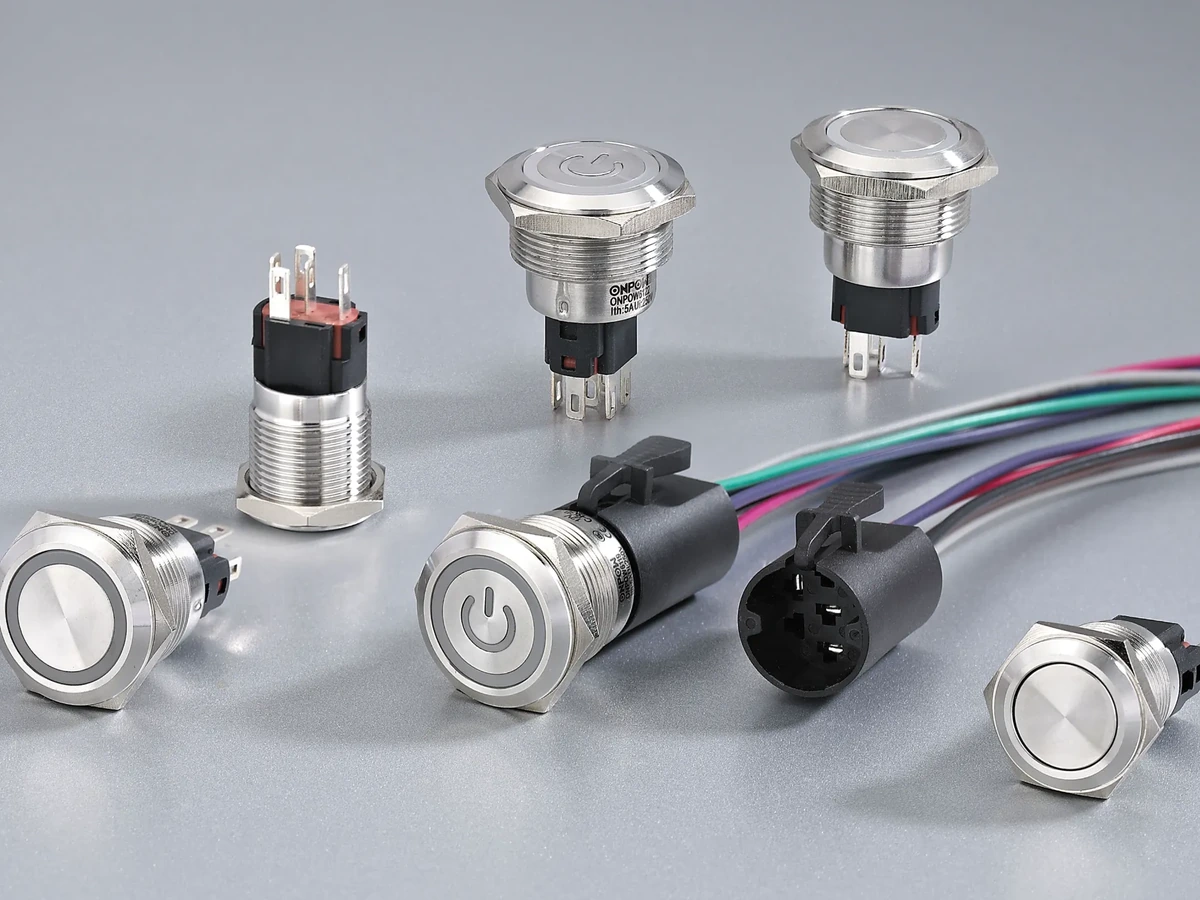

L'ouverture du panneau est l'ouverture dans le boîtier. La tige est la partie d'un opérateur qui passe par cette ouverture. Une indication de filetage décrit l'interface de fixation.
Un diamètre de lunette ou de tête peut être plus grand que tous ceux-ci, il nécessite donc également de l'espace autour du trou.
Lisez chaque dimension en regard de sa ligne de leader et de la vue en coupe. Les Note de Rockwell Automation sur la mesure du diamètre du bouton-poussoir est un rappel utile que les étiquettes de diamètre doivent avoir un point de référence défini. Cela ne remplace pas le dessin du produit sélectionné.
Le matériel de fixation mérite la même attention. Vérifiez si un joint se trouve entre la lunette et le panneau, si une fonction anti-rotation nécessite une encoche, et si l'écrou de fixation peut être serré avec l'outil prévu. Un dessin ne montrant que la vue de face est rarement suffisant pour une première fabrication d'article.
Partie 4. Examiner le dessin du panneau avant l’usinage
Avant de libérer la tôle, examinez une révision contrôlée du dessin avec le fournisseur d'opérateurs et le fabricant du panneau. Incluez l'ouverture, la tolérance, l'épaisseur du panneau, le traitement de surface et toute obstruction des deux côtés du panneau. Cela évite qu'un composant ayant l'air correct ne devienne un problème de retouche tardive.
| Champ du dessin à envoyer | Pourquoi c'est important | Risque en cas d'omission |
|---|---|---|
| Diamètre de découpe et tolérance | Détermine l'exigence de poinçonnage ou de perçage | Ajustement lâche, interference ou retouche |
| Épaisseur du panneau et matériau | Détermine l'engagement utilisable de la tige et de l'écrou | Plage de fixation insuffisante |
| Vue en coupe derrière la porte | Révèle les bornes, le câblage et les supports | Collision arrière après assemblage |
| Disposition frontale et espacement | Vérifie le dégagement du cadre et de la légende | Contrôles encombrés ou étiquettes cachées |
| Opération requise et besoin de contact | Aligne l'opérateur sélectionné avec le circuit | Un élément mécaniquement adapté mais inapproprié |
Ne pas se fier à une miniature web pour ces champs. La norme IEC 60947-5-1 couvre le domaine général des dispositifs de commande basse tension, tandis que l'interface de montage précise reste une décision du dessin du produit. Pour une vérification d'agencement de panneau plus large, voir le guide d'agencement des panneaux de commande à boutons-poussoirs.
Partie 5. Vérifier l’espace arrière et la pile de fixation
Le dégagement arrière est supérieur à la profondeur du bouton-poussoir. Prévoyez pour les bornes, le rayon de courbure du fil, les connecteurs, les bottes de protection, les supports, et le chemin de l'outil pour ajuster ou retirer l'écrou de fixation. Vérifiez également que la porte peut se fermer sans que le corps touche un composant monté derrière.
La pile de fixation doit être évaluée à l'épaisseur minimale et maximale du panneau autorisée par le dessin. La peinture, les étiquettes, les films et les rondelles d'étanchéité modifient la hauteur de la pile. Si l'application nécessite une étanchéité environnementale, confirmez l'agencement du joint et la classification applicable du SKU spécifique plutôt que de supposer qu'une tête en métal scelle chaque installation.
Un petit trou pilote ne remplace pas un processus de production contrôlé. Choisissez la méthode de poinçonnage, de perçage ou d'usinage capable d'atteindre la tolérance documentée et l'état de bavure. Conservez le dessin, l'approbation de l'échantillon et la liste de matériaux révisée ensemble afin qu'une révision de l'enceinte ne modifie pas silencieusement l'ajustement.
Partie 6. Orienter une exigence documentée vers les boutons-poussoirs en métal ONPOW

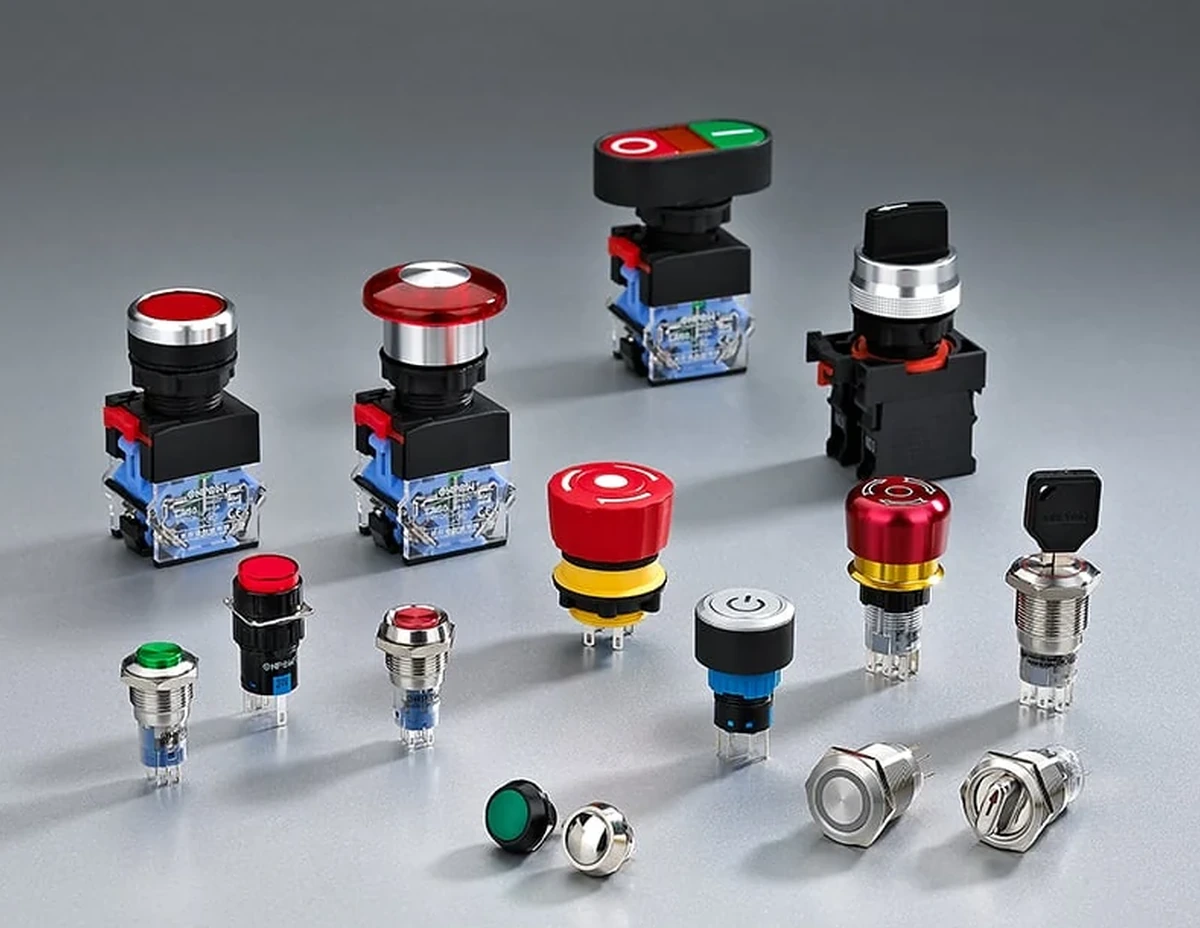

Après que l'ouverture et l'espace arrière soient documentés, utilisez le Catégorie des boutons-poussoirs métalliques ONPOW comme voie de demande pour des familles de produits appropriées. Il ne doit pas être interprété comme une affirmation que chaque article de catégorie est un ajustement exact de 3/8 de pouce. Confirmez le dessin de montage, le fonctionnement, la configuration du contact, l'option d'éclairage, l'agencement des bornes et toute documentation demandée pour le SKU sélectionné.
Envoyez le dessin du panneau contrôlé, la quantité annuelle ou de projet, la destination, la fonction d'exploitation et le délai de livraison requis à l'équipe commerciale ONPOW. Indiquez si 3/8 fait référence à une ouverture existante, un filetage ou une description de pièce héritée. Cette clarification unique accélère considérablement la revue technique et évite de traiter une étiquette nominale comme une spécification complète.
Pour une demande de devis (RFQ), joignez ces éléments à la revue du dessin afin que le montage et la configuration du produit puissent être vérifiés ensemble.
Pour d'autres sujets d'installation et d'approvisionnement, parcourez le blog ONPOW. Le résultat le plus fiable est une confirmation écrite contre le dessin final avant l'utilisation de l'outillage de production.
Questions Fréquemment Posées
Est-ce que 3/8 de pouce est exactement la même chose qu'un interrupteur à bouton-poussoir de 10 mm ?
Non. Trois huitièmes de pouce font 9,525 mm, alors que 10 mm est une taille nominale différente. Le dessin doit confirmer la découpe, le filetage, la tolérance et l'agencement de fixation avant de considérer l'un ou l'autre comme un remplacement.
Quel trou dois-je percer pour un interrupteur à bouton-poussoir de 3/8 de pouce ?
Utilisez la référence de trou de montage et la tolérance du fabricant sélectionné. Ne percez pas un trou de 9,5 mm uniquement parce que 3/8 se convertit en 9,525 mm.
Une étiquette 3/8 peut-elle faire référence à la tige filetée ?
Oui, les fiches peuvent utiliser une étiquette impériale pour une tige filetée ou une famille de filets. Lisez la désignation complète du filetage et le dessin en coupe, pas seulement le diamètre de l'en-tête.
Une tige plus grande signifie-t-elle une capacité électrique plus élevée ?
Non. La taille mécanique ne détermine pas la capacité de contact, les conditions d'utilisation ou l'adéquation du circuit. Confirmez ces champs séparément dans la documentation du produit sélectionné.
Quelle information sur le dégagement arrière dois-je fournir ?
Fournissez une vue en coupe montrant l'épaisseur du panneau, les supports proches, l'espace de câblage, la direction du terminal et le dégagement lors de la fermeture de la porte. Incluez l'agencement prévu des fils et des connecteurs si cela affecte l'espace.
ONPOW peut-il fournir un interrupteur-poussoir de 3/8 de pouce ?
Utilisez la catégorie des boutons-poussoirs en métal comme voie de demande de gamme de produits et soumettez le dessin. ONPOW doit confirmer les dimensions de montage du SKU sélectionné plutôt que de se fier à la description nominale de 3/8 de pouce.
