A bouton-poussoir jaune peut aider un opérateur à remarquer une situation ou une action, mais la couleur ne constitue qu'un élément du message transmis par un panneau de commande. La fonction doit être clairement indiquée par l'étiquette ou le symbole situé à proximité, l'état de la machine, la description fonctionnelle des commandes et les exigences applicables au projet. Définissez ces éléments avant de choisir un dispositif de commande jaune ou de l'ajouter à un schéma de panneau.
Partie 1. Définir ce que communique un bouton-poussoir jaune et ce qu'il ne communique pas
Le jaune est couramment utilisé dans la conception des panneaux pour attirer l'attention, notamment lorsque l'opérateur doit remarquer une situation anormale ou effectuer une intervention spécifique. Cette description est volontairement conditionnelle. La couleur physique ne constitue pas, à elle seule, une instruction complète et universelle.
Un dispositif de commande jaune ne doit jamais obliger un opérateur à deviner s'il permet de démarrer, d'arrêter, de réinitialiser, d'acquitter, de tester ou de modifier l'état d'une machine. Sa signification est définie par la conception IHM environnante et la philosophie de commande documentée. Il est également dangereux de déduire une fonction d'arrêt d'urgence de la seule présence d'un bouton jaune.
| Éléments à prendre en compte pour une commande jaune | Pourquoi c'est important | Ne pas déduire |
|---|---|---|
| Texte ou symbole à proximité | Donne un nom clair et lisible à l'action prévue | Le fait que la couleur jaune explique à elle seule l'action |
| État de la machine | Explique dans quelles circonstances la commande peut être utilisée | Le fait qu'il s'agisse toujours d'une commande de démarrage ou d'arrêt |
| Évaluation des risques et instructions | Aligne la commande sur la stratégie de protection prévue | Cette couleur ne remplace pas la conception de sécurité |
| Convention de couleurs du projet | Assure une cohérence sur l'ensemble de la machine | Que chaque marché utilise une signification identique |
Le Publication IEC 60073 couvre les principes de codage des indicateurs et des organes de commande. Utilisez les éditions applicables et les réglementations locales conjointement avec la documentation de la machine, plutôt que de reprendre une convention de couleurs unique sans tenir compte du contexte.
Partie 2. Associer la couleur à une étiquette, un symbole et un état de machine à proximité
Le message le plus efficace sur un panneau de commande associe une commande visible, une étiquette concise ou un symbole reconnu, et un comportement conforme à ce que l'opérateur observe sur la machine. Par exemple, une commande jaune utilisée pour acquitter un défaut doit comporter une légende claire et correspondre à une condition compréhensible dans la logique de commande. Si la fonction change selon le mode de fonctionnement, la documentation et l'IHM doivent rendre cette modification visible.
Important : N'utilisez pas un bouton-poussoir jaune comme seule explication d'une action. Le Ressource IEC 60447 traite des principes relatifs aux organes de commande ; la fonction finale, la légende et l'emplacement doivent être vérifiés au regard de la documentation de commande de la machine propre au projet.
Veillez à ce que le texte soit suffisamment court pour être lu depuis le poste de commande. Évitez les libellés génériques tels que “ RESET ” si l'action peut avoir plusieurs conséquences ; utilisez la terminologie approuvée pour la machine. Lorsqu'un pictogramme est utilisé, vérifiez qu'il correspond bien à l'opération et qu'il reste lisible compte tenu de la finition du panneau, de l'éclairage et de l'angle de vision.
Pour une discussion plus générale sur la couleur en tant que composante de l'interface, consultez le guide de codification des couleurs des boutons-poussoirs. Cet article complémentaire ne remplace pas la vérification des libellés spécifiques au projet décrite ici.
Partie 3. Distinguer les commandes destinées à l'opérateur des voyants lumineux
Un bouton-poussoir lumineux peut associer un organe de commande actionné manuellement à une fonction d'émission lumineuse, tandis qu'un voyant est principalement un dispositif de signalisation. Sur un panneau de commande chargé, les utilisateurs doivent pouvoir distinguer “ appuyer ici ” de “ observer ici ” sans avoir à étudier le schéma de câblage. La forme, le libellé, l'emplacement et le comportement lumineux contribuent tous à cette distinction.
Ne supposez pas qu'un bouton jaune lumineux transmet le même message qu'un voyant jaune distinct. Un clignotement, un éclairage fixe et une action momentanée ou maintenue de l'opérateur peuvent chacun avoir des significations différentes. Définissez la fonction dans la liste des entrées/sorties et dans la description fonctionnelle de la commande avant de choisir la configuration matérielle.
Le guide sur l'éclairage LED en anneau ou en point est utile lorsque le dispositif de commande sélectionné nécessite une version lumineuse. Vérifiez la tension d'éclairage, le type de lentille, le câblage et le fonctionnement pour la référence SKU concernée, plutôt que de considérer une image générique de la catégorie comme une spécification.
Partie 4. Placer les commandes jaunes là où l'action à effectuer en cas de situation anormale est clairement comprise
Placez un organe de commande jaune à proximité des informations relatives à la machine et dans la zone d'accès utilisée pour cette action. Un dispositif de commande servant à acquitter une condition ne doit pas être séparé de l'affichage d'état correspondant ni placé à un endroit où il pourrait être confondu avec une commande de marche normale. Un espacement régulier et un alignement cohérent des étiquettes facilitent la compréhension de cette relation.
La norme IEC 61310-3 traite de l'emplacement et du fonctionnement des organes de commande. Lors d'une vérification pratique, contrôlez l'angle de vision, l'utilisation avec des gants, le risque d'actionnement accidentel et la présence éventuelle d'un autre dispositif de commande similaire à proximité. Le choix d'une couleur est plus pertinent lorsque la disposition environnante renforce le même message.
| Élément à examiner lors de la vérification du panneau | Question à résoudre | Impact sur la conception |
|---|---|---|
| Emplacement | L'opérateur peut-il voir l'état concerné avant d'appuyer ? | Réduit les risques d'action ambiguë |
| Étiquette | L'action est-elle lisible et sans ambiguïté ? | Facilite la formation et le dépannage |
| Commandes adjacentes | Un autre bouton risque-t-il d'être actionné par erreur ? | Améliore l'espacement et le regroupement |
| Comportement de l'éclairage | L'état fixe, clignotant ou éteint est-il défini ? | Assure la cohérence des indications |
| Mode de fonctionnement | La commande a-t-elle la même signification dans tous les modes ? | Peut nécessiter une indication spécifique à chaque mode |

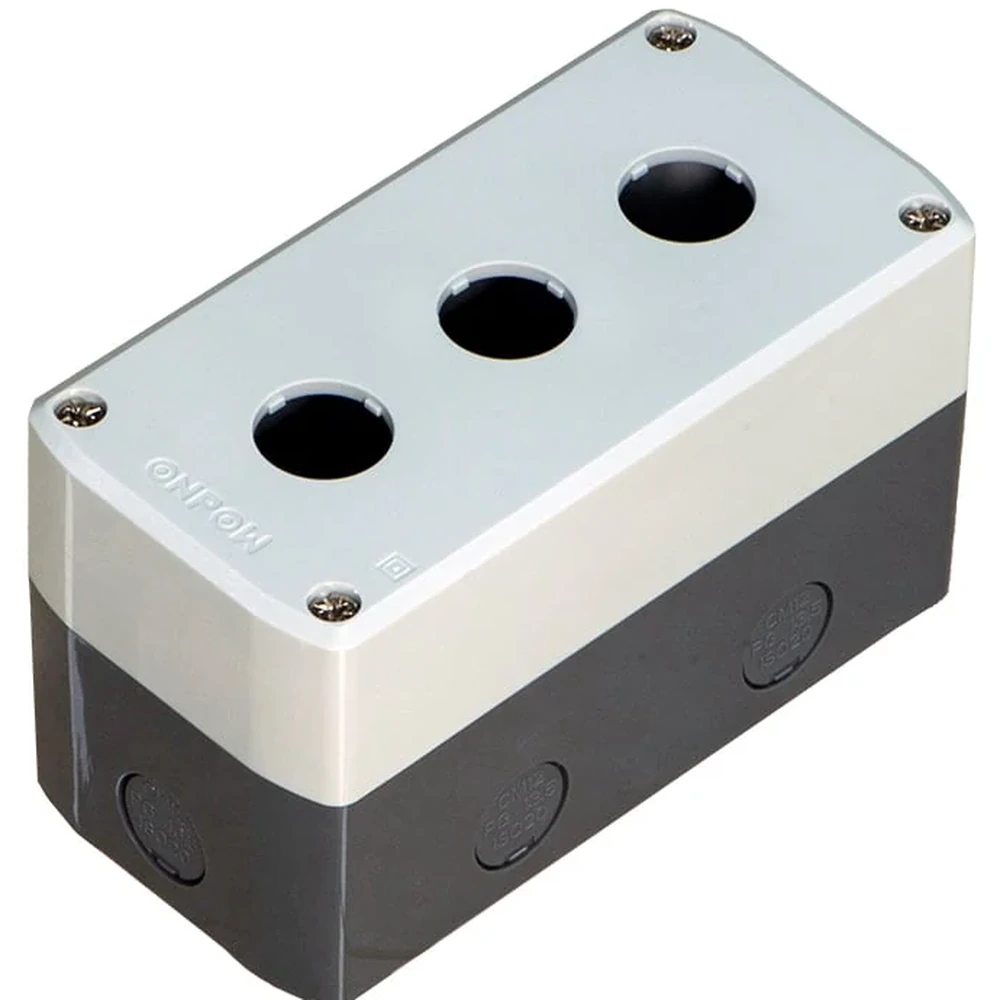

Pour examiner l'implantation de l'ensemble du panneau, consultez le guide d'agencement des panneaux de commande à boutons-poussoirs. La décision finale doit rester conforme au dossier de conception approuvé de la machine.
Partie 5. Consigner les caractéristiques du dispositif de commande avant sa sélection
Une fois la fonction et la signification définies, créez une courte fiche de sélection. Cela permet d'éviter de commander une pièce jaune visuellement adaptée, mais présentant une découpe, un mode d'actionnement, des contacts, une orientation des bornes ou une configuration d'éclairage incorrects. Cette fiche fournit également aux fournisseurs le contexte nécessaire pour examiner une référence SKU proposée.
| Fiche de sélection à partager | Pourquoi le fournisseur en a besoin | Ce qu'elle commande |
|---|---|---|
| Fonction et libellé exact | Confirme l'action attendue de l'opérateur | Légende et mode de fonctionnement |
| Découpe du panneau et épaisseur | Vérifie le montage mécanique | Compatibilité du corps, de l’écrou et du joint |
| Action momentanée ou maintenue | Conforme à la logique de commande | Mécanisme de commande |
| Exigences relatives aux contacts et au circuit | Évite une sélection fondée uniquement sur l’aspect visuel | Vérification de la configuration des contacts |
| Exigence d’éclairage | Définit l’état visible | Options de lentille et de tension |
| Destination et quantité | Encadre la documentation et la vérification de l’approvisionnement | Planification du devis et de la livraison |
La couleur doit être indiquée comme une caractéristique confirmée parmi d’autres, et non comme l’ensemble des exigences. Si la commande fait partie d’une fonction de protection, transmettez la documentation pertinente relative à la sécurité et à la commande pour examen. Ne remplacez pas la vérification électrique ou fonctionnelle par une simple indication de couleur.
Pour une demande de devis (RFQ), transmettez cette fiche de sélection complète avec le plan de panneau contrôlé afin que la configuration proposée puisse être vérifiée par rapport à la fonction prévue.

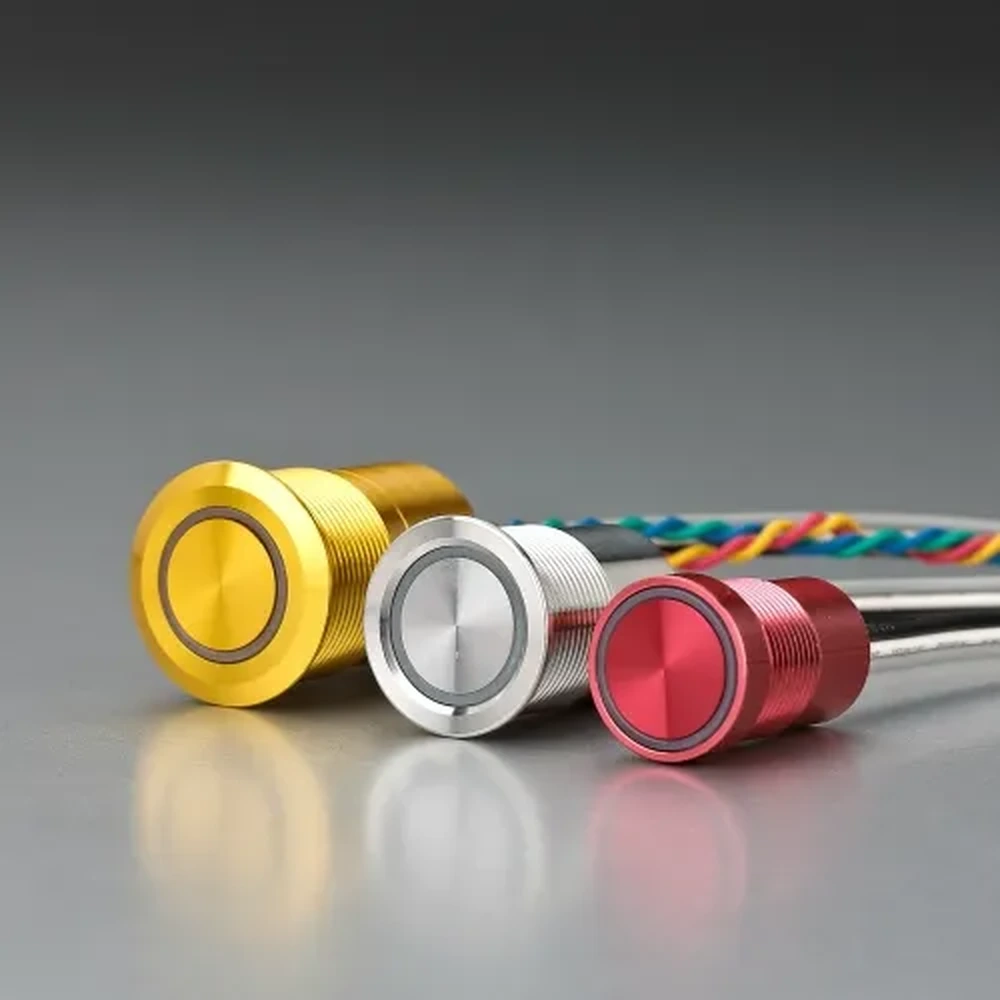

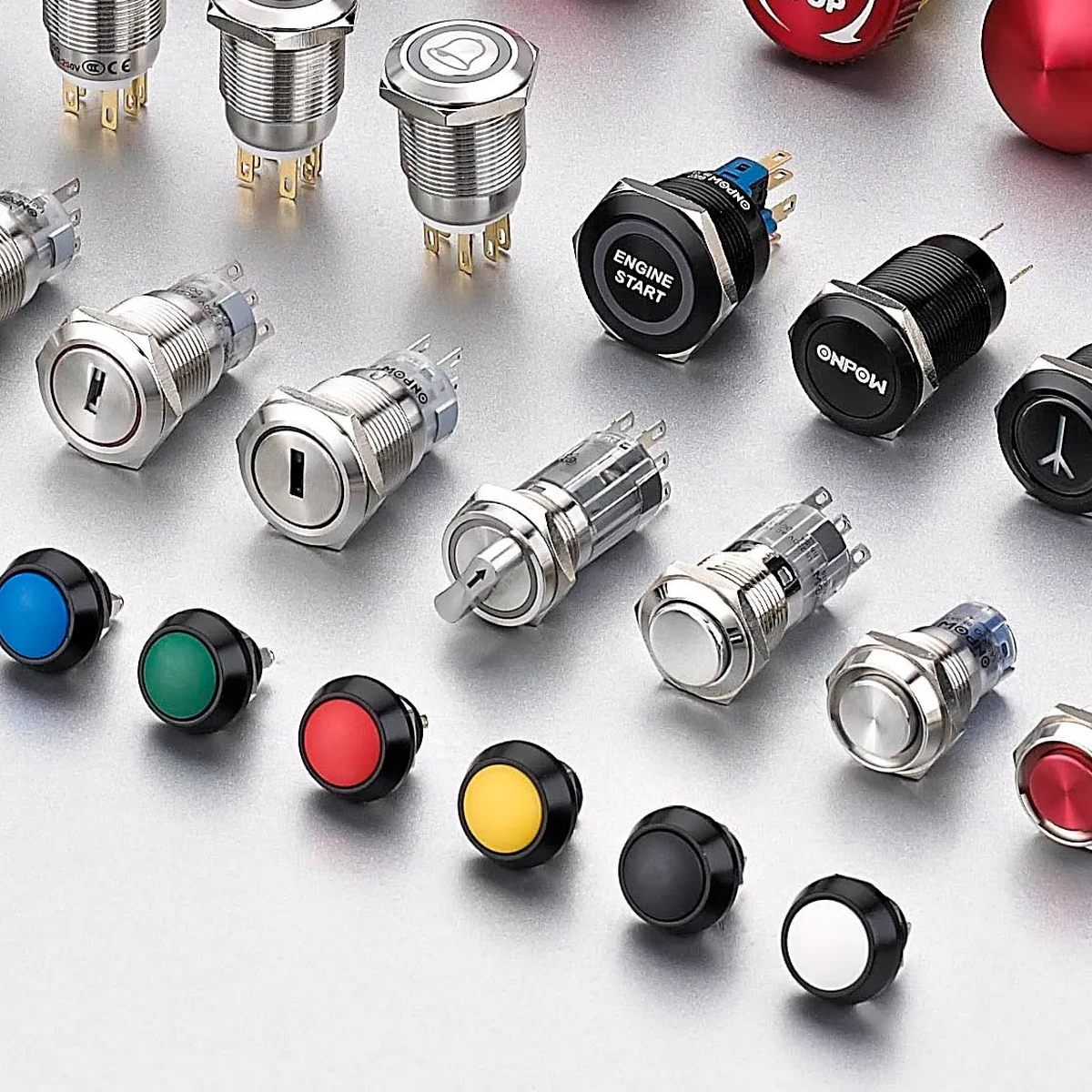

Partie 6. Utiliser les options de boutons-poussoirs métalliques ONPOW après vérification des références SKU
Lorsque l’étiquetage, l’emplacement, la découpe et le mode d’action sont définis, utilisez le Catégorie des boutons-poussoirs métalliques ONPOW comme point de départ pour examiner les différentes gammes de produits disponibles. Demandez à ONPOW de confirmer la couleur, les dimensions de montage, le mode d'actionnement, la configuration des contacts, le type de raccordement, les caractéristiques de l'éclairage et la documentation applicable à la référence choisie. Une simple page de catégorie ne permet pas d'établir ces caractéristiques propres à chaque modèle.
Joignez à votre demande le plan de commande, le visuel de l'étiquette, le matériau et l'épaisseur du panneau, la quantité requise ainsi que la destination. Expliquez l'état de la machine que la commande jaune est censée représenter. Ces informations donnent aux équipes techniques suffisamment de contexte pour identifier une configuration appropriée, sans réduire la décision à un simple choix de couleur de peinture.
Pour découvrir davantage de ressources sur la sélection, consultez le blog ONPOW. Conservez la légende des couleurs approuvée et la description du fonctionnement des commandes avec les données de fabrication validées du panneau.
Questions Fréquemment Posées
Que signifie un bouton-poussoir jaune ?
Il peut servir à attirer l'attention ou à déclencher une action en cas de situation anormale, mais sa signification réelle doit être définie par l'étiquette, le symbole, le contexte de la machine et les exigences du projet. À lui seul, il ne constitue pas une instruction universelle.
Un bouton jaune est-il toujours un bouton de réinitialisation ?
Non. Un bouton jaune peut être utilisé pour différentes fonctions documentées. Utilisez une étiquette explicite et la description du fonctionnement des commandes approuvée pour définir son action.
Puis-je utiliser le jaune pour un arrêt d'urgence ?
Ne déduisez pas qu'il s'agit d'un arrêt d'urgence sur la seule base de la couleur jaune. La conception, l'identification et la conformité du dispositif d'arrêt d'urgence doivent respecter les exigences applicables en matière de sécurité des machines ainsi que la documentation de conception approuvée.
Un bouton-poussoir lumineux jaune doit-il remplacer un témoin lumineux?
Pas automatiquement. Un bouton-poussoir lumineux est un actionneur avec sortie lumineuse, tandis qu’un témoin lumineux est principalement un indicateur. Choisissez la forme qui rend claire l’action requise de l’opérateur et l’état de la machine.
Quelles informations doivent figurer sur le dessin du panneau ?
Indiquez l’étiquette ou le symbole exact, l’emplacement, la découpe, l’épaisseur du panneau, l’action prévue de l’opérateur, le comportement de l’éclairage, ainsi que la référence du circuit ou des entrées/sorties. Ajoutez toute dépendance au mode de fonctionnement.
Comment demander un bouton-poussoir ONPOW jaune ?
Envoyez le dessin du panneau contrôlé et le dossier de sélection à ONPOW. Demandez une confirmation de la couleur, de la découpe, de l’action, des contacts, des bornes, des options d’éclairage et de la documentation du SKU sélectionné.
