Un micro-interrupteur SPDT commute un contact commun entre deux chemins alternatifs. Dans un agencement de commutation conventionnel, COM se connecte à NC dans la position normale définie et à NO une fois que l'actionneur a atteint son point de fonctionnement. SPDT signifie unipolaire à double effet (single pole, double throw) ; cela ne signifie pas deux circuits indépendants ni une paire de contacts de sécurité. Utilisez le schéma exact du fabricant pour établir l'identité des bornes, le comportement de transfert et les caractéristiques électriques. La question technique utile est de savoir comment ce contact mobile unique doit représenter les deux états du mécanisme, y compris la transition et le relèvement, pour le circuit de commande récepteur.
Ce que décrivent réellement les termes unipolaire et à double effet
Le pôle est le chemin de commutation commun. Les directions (throws) sont ses destinations alternatives. Un exemple mécanique à trois bornes comporte généralement COM, NC et NO, mais le nombre de bornes à lui seul n'établit pas le circuit. Un assemblage peut inclure une lampe, des fonctions supplémentaires ou une disposition de contacts différente. Confirmez le diagramme et le suffixe complet plutôt que d'identifier un appareil d'après son apparence.
Les deux directions partagent le même contact commun. Elles ne sont pas électriquement indépendantes comme deux interrupteurs séparés. Cela importe lorsque deux canaux de contrôleur, des alimentations différentes ou des circuits séparés sont envisagés. Un COM partagé peut créer une relation non intentionnelle entre ces circuits. Demandez au concepteur de l'équipement si la connexion prévue est autorisée ; n'utilisez pas un composant SPDT pour remplacer un dispositif bipolaire isolé de manière indépendante.
Consultez l'article plus général guide du principe de fonctionnement du micro-interrupteur relatif au mécanisme à ressort. Pour identifier les connexions de bornes réelles, utilisez le guide de câblage des contacts de fin de course. distinct. L'accent est mis ici sur le comportement de commutation et sur la manière de le documenter.
Décrire les deux états stables et le transfert
Un tableau des états de contacts doit indiquer la condition de référence de l'actionneur, le chemin dont la fermeture est attendue et la signification de cet état dans l'application. La position normale est la référence mécanique du fabricant. Ce n'est pas automatiquement la condition de fonctionnement normale de la machine. Une came peut maintenir l'interrupteur actionné pendant une partie saine du cycle.
| Condition à définir | Observation attendue des contacts dans un exemple conventionnel | Question de conception |
|---|---|---|
| Actionneur au repos | COM–NC fermé, COM–NO ouvert | Quel état d'entrée représente la position de référence ? |
| Actionneur actionné | COM–NC ouvert, COM–NO fermé | Quelle condition de processus ce signal doit-il signaler ? |
| Approche du transfert | Le contact suit le comportement de fonctionnement spécifié | Le récepteur peut-il tolérer la transition ? |
| Libération de l'actionneur | Le changement de position se produit au point de décharge spécifié | Le mécanisme se déplace-t-il suffisamment pour se réinitialiser ? |
| Conductor commun ouvert | Aucun chemin câblé ne peut transporter le signal attendu | Comment le système de contrôle distingue-t-il une défaillance ? |
La description de l'état stable ne précise pas si un commutateur particulier est à rupture-avant-connexion, à connexion-avant-rupture, ou soumis à une brève interruption qui importe pour le récepteur. Demandez les informations de transfert du produit si cette distinction influence le circuit. Ne pas déduire une fermeture simultanée des contacts à partir des lettres SPDT.
Pourquoi l'action brusque n'élimine pas toutes les transitions de signal
Un mécanisme à clic aide le contact mobile à transférer rapidement après un mouvement suffisant de l'actionneur. Cela ne signifie pas que le signal électrique complet est parfaitement propre à toutes les échelles de temps. Le rebond du contact, le filtrage d'entrée, la capacité de câblage et l'échantillonnage du contrôleur peuvent affecter ce que le système récepteur perçoit. Un clic audible n'est pas une mesure de la forme d'onde d'entrée.
La réponse d'ingénierie dépend du processus. Une indication de statut lente peut accepter une transition de contact brève. Une entrée de comptage, un journal d'événements ou un déclencheur de séquence peut interpréter des fronts répétés comme des événements répétés. Vérifiez les réglages du filtre du contrôleur et le délai de réponse maximum autorisé. Un filtre qui élimine les impulsions indésirables peut également retarder le signal utile, il doit donc être choisi en fonction des exigences de temporisation de l'application.
Un séparé guide de déparasitage du bouton-poussoir explique le problème général d'entrée de contact. Ses exemples ne définissent pas un délai de filtre universel pour un micro-interrupteur. Testez l'interrupteur réel, le câble, l'entrée reçue et la cible mécanique ensemble à la vitesse de fonctionnement attendue.
Les points de fonctionnement et de relèvement créent une hystérésis mécanique
L'actionneur modifie normalement le contact à une position lors de l'approche et le réinitialise à une autre position lors du relâchement. Cette différence empêche le contact de suivre chaque petit mouvement autour d'un seul point géométrique, mais la quantité est spécifique à l'actionneur et au mécanisme. Ne pas supposer les mêmes valeurs pour un poussoir à broche, une longue levier ou un levier à rouleau.
Si un came laisse l'actionneur en suspension près de l'une ou l'autre transition, des vibrations ou des variations de la cible peuvent produire une indication instable. Fournissez un temps de maintien bien défini et un jeu de retour suffisant. Vérifiez la position de fonctionnement du fabricant, le dépassement autorisé, la position de déverrouillage et la direction de la force appliquée. Pour ces dimensions, utilisez le guide de géométrie de l'actionneur de limite. Guide de géométrie de l'actionneur de commutateur de limite.
Un récepteur qui affiche les deux conditions logiques à des moments inattendus peut avoir un problème de câblage, l'intervalle de transfert défini, l'interprétation du logiciel ou un problème de maintien mécanique. Identifiez quelle couche est responsable avant de changer l'interrupteur. Remplacer le composant sans mesurer le mouvement de la cible peut laisser le même problème en place.
Utiliser les deux directions (throws) sans inventer deux mesures indépendantes
Un changementur SPDT peut fournir des indications complémentaires lorsque le circuit de contrôle est conçu pour lire les deux chemins. Par exemple, une application peut comparer les signaux attendus non activés et activés. Cependant, la valeur de cette comparaison dépend du contact partagé, du câblage commun, du circuit d'entrée, de la logique de diagnostic et des éventuelles fautes.
La lecture des deux branches ne crée pas automatiquement une détection de position redondante. Les deux chemins sont pilotés par le même mécanisme. Un actionneur bloqué peut donner une indication cohérente mais erronée sur les deux chemins. Une faute de conducteur commun peut affecter les deux. Si une preuve de position indépendante est nécessaire, la conception doit définir ce qu'est l'indépendance et la détection de faute requises.
Pour une fonction de sécurité, utilisez l'architecture de sécurité spécifiée par la machine et des dispositifs appropriés. La portée de CEI 60947-5-1 couvre les dispositifs de circuit de contrôle électromécaniques, mais une référence générale à cette norme ne prouve pas la capacité de sécurité d'un composant particulier ou son comportement d'ouverture directe. Demandez la documentation précise du produit et évaluez la fonction complète.
Vérifier l'interface électrique aux deux extrêmes
Le contact doit être adapté à la fois à la charge qu'il supporte et à l'environnement de fonctionnement. Un composant évalué pour un courant résistif important peut encore nécessiter une confirmation séparée pour une entrée électronique de faible niveau. La matière du contact, les conditions minimales de commutation, la contamination et la durée de vie prévue de la commutation sont importantes en service à faible niveau.
À l'autre extrémité, les bobines de relais, les solénoïdes, les lampes et les moteurs ont un comportement électrique différent d'une charge résistive stable. Vérifiez la capacité AC ou DC applicable et la catégorie de charge. Si l'interrupteur est utilisé uniquement comme capteur de position, privilégiez une interface de contrôleur appropriée plutôt que de faire passer une charge d'alimentation inadaptée à travers lui.
Vérifiez l'agencement commun du système récepteur avant de câbler les deux branches. Évitez de connecter des alimentations séparées via un COM partagé, sauf si la documentation du circuit le permet explicitement. Protégez le câble et les terminaisons, et enregistrez la carte des bornes. Un diagramme d'état du contact correct ne peut pas compenser un fil mal supporté ou une borne à vis desserrée.
Vérifier le comportement de commutation lors d'une inspection contrôlée
La vérification de l'équipement installé nécessite du personnel qualifié et la procédure de contrôle d'énergie applicable. Les règles en 29 CFR 1910.147 et 29 CFR 1910.333 traitent des exigences pertinentes en matière d'énergie dangereuse et de travaux électriques. Un interrupteur de contrôle n'est pas un dispositif d'isolement de l'énergie simplement parce qu'il possède un contact ouvert.
Pour une inspection de contact isolé, identifiez les bornes exactes et comparez les deux positions stables avec le dessin du produit. Faites fonctionner l'actionneur dans la direction prévue et dans la course autorisée. Observez la remise à zéro après avoir retiré la force d'actionnement. Si un instrument de continuité est utilisé, isolez les chemins parallèles qui pourraient masquer le résultat et maintenez le circuit déenergisé selon la procédure approuvée.
Enregistrez plus qu'un simple passage ou échec. Incluez le numéro de pièce, l'état de l'actionneur, les états observés COM–NC et COM–NO, ainsi que tout comportement de blocage ou intermittent. Pour les applications sensibles au temps, une indication de continuité simple peut être insuffisante ; le plan de test approuvé doit spécifier l'équipement de mesure approprié et les critères d'acceptation.
Spécifier un remplacement SPDT compatible
La spécification de remplacement doit inclure la configuration des contacts, le dessin des bornes, la géométrie de l'actionneur, les dimensions de montage, les données de force et de course, la charge électrique, la fréquence de commutation et l'environnement. Indiquez quel type de levier est utilisé et ce que signifie le signal normal de la machine. Si les deux leviers sont lus, incluez le circuit d'entrée du récepteur et les attentes de diagnostic.

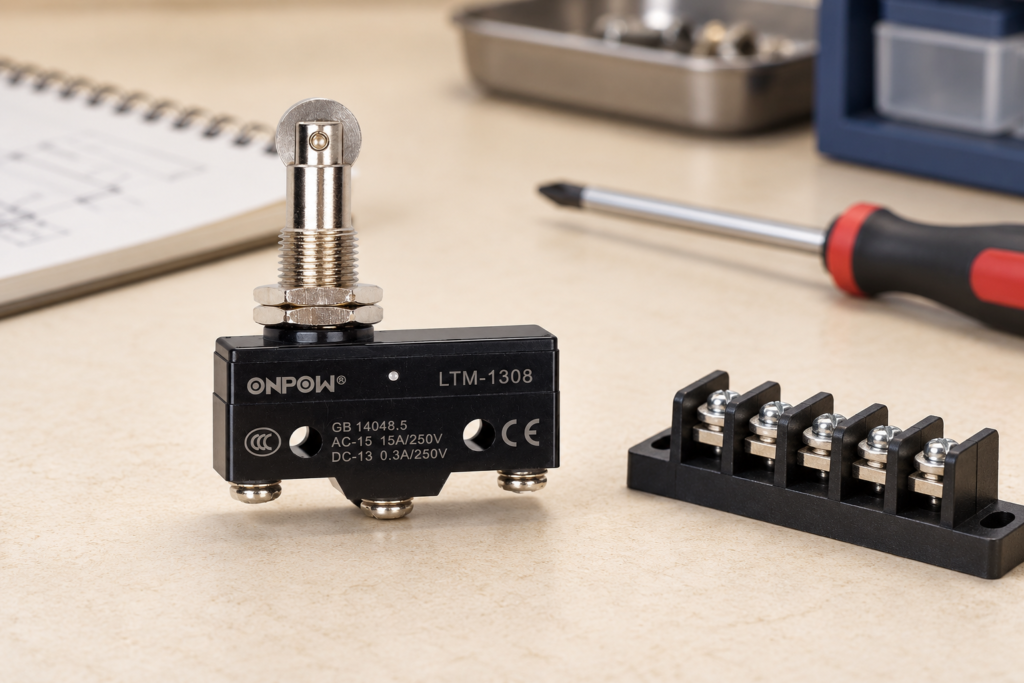

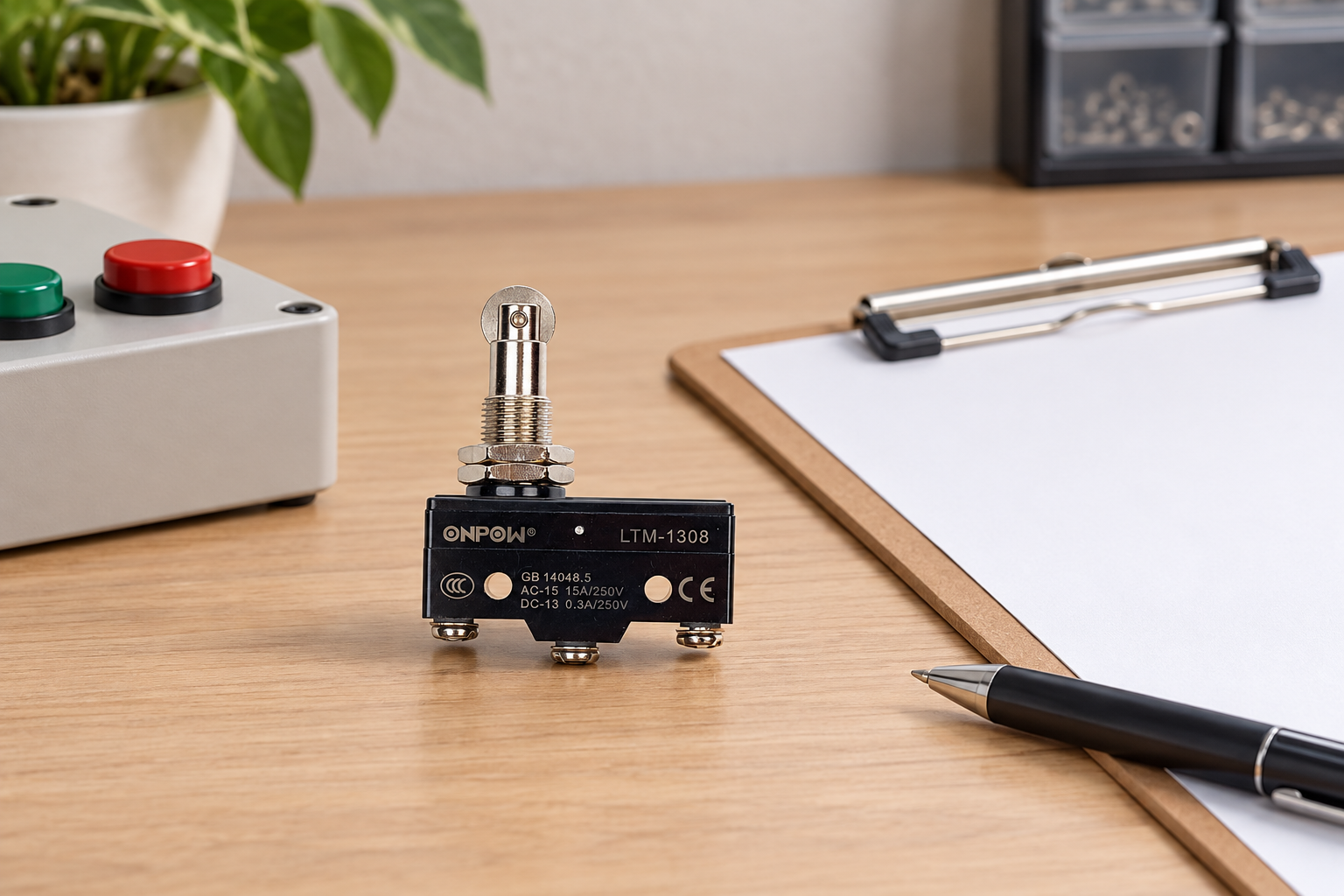

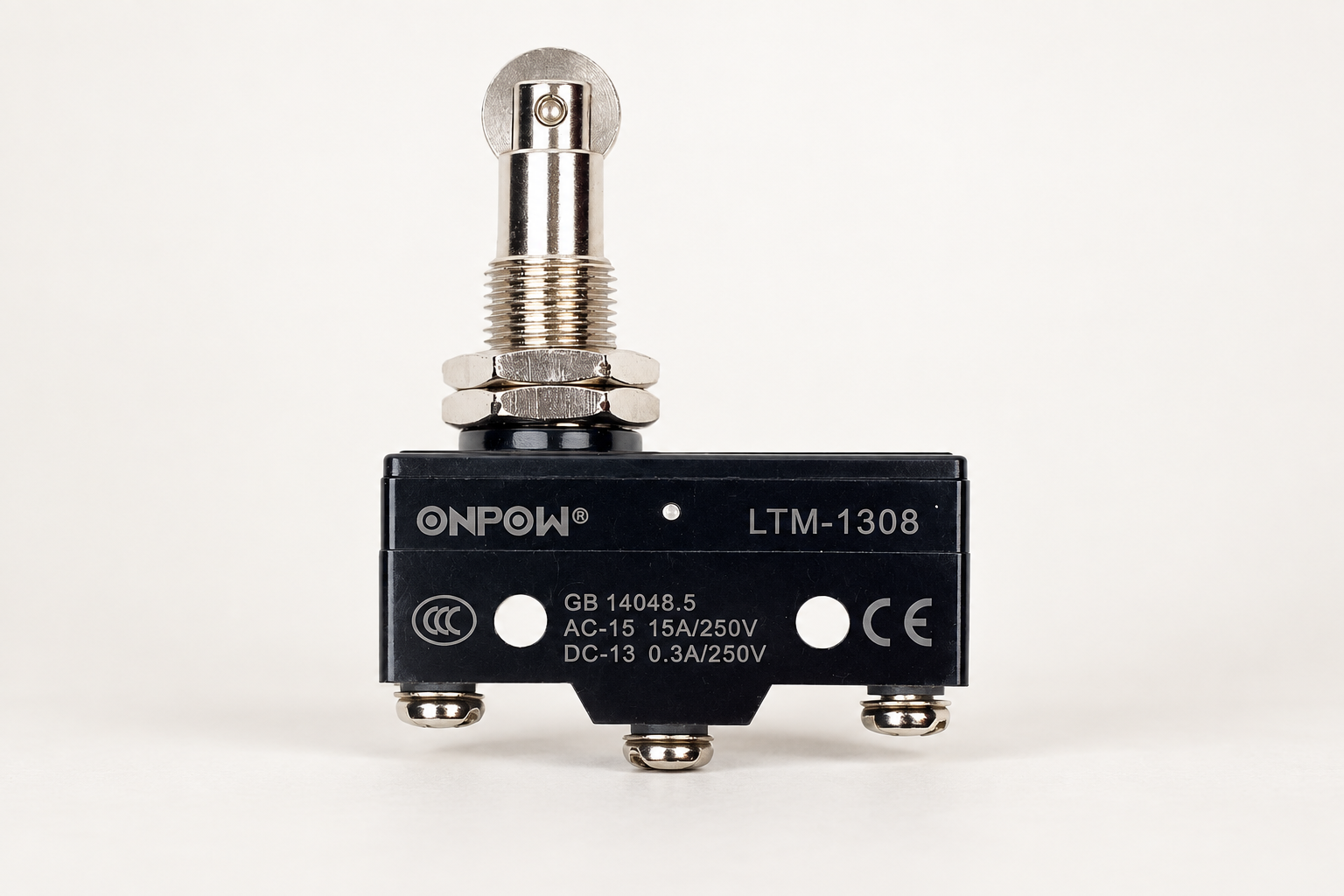

Le Page produit ONPOW LTM-1308 offre une référence réelle de commutateur mécanique pour discuter de la compatibilité et de l'actionnement. Sa photographie ne établit pas une attribution de borne pour chaque variante. Demandez le dessin exact et les spécifications avant de considérer une alternative comme interchangeable électriquement.
Lors de la prise de contact avec le fournisseur, envoyez un schéma de câblage existant et des photographies du support et de la cible. Demandez une confirmation du comportement de transfert lorsque cela est important pour l'application. Conservez le suffixe de pièce approuvé dans le dossier de maintenance afin qu'un futur achat ne modifie pas silencieusement la fonction de l'actionneur ou du contact.
Vidéo éducative
Explication du limiteur de fin de course | Principes de fonctionnement par RealPars. Connaissances éducatives générales. Utilisez le dessin du produit sélectionné et la conception de la machine pour le circuit et l'installation réels. Regarder sur YouTube.
Foire aux questions
SPDT signifie-t-il trois circuits indépendants ?
Non. Il décrit une seule borne commune avec deux commutateurs alternatifs. Les chemins partagent la connexion du contact mobile et doivent être considérés comme un seul dispositif de changement de position.
Un micro-interrupteur SPDT peut-il remplacer deux canaux de sécurité ?
Pas simplement parce qu'il possède des chemins NO et NC. Les deux sont actionnés par le même mécanisme et partagent un commun. Une fonction de protection nécessite ses dispositifs spécifiés, son architecture, ses diagnostics et sa validation.
Les contacts NO et NC sont-ils toujours complémentaires à chaque instant ?
Leurs états stables sont complémentaires dans un exemple de changement conventionnel, mais l'intervalle de transfert est spécifique au modèle. Confirmez la description du fabricant si le chevauchement ou l'interruption affecte le récepteur.
Pourquoi le contact se réinitialise-t-il à une position différente ?
Les mécanismes à action instantanée ont généralement une différence entre la position de fonctionnement et la position de débrayage. Cette hystérésis mécanique est une caractéristique spécifiée, et non une dimension universelle.
Un clic suffit-il pour prouver que l'interrupteur fonctionne ?
Non. Un clic est une observation mécanique. L'état électrique requis, l'identité des bornes, la réponse à l'entrée et le comportement en application doivent également être vérifiés.
