Relé érintkező ívkeletkezése akkor fordul elő, amikor a jelenlegi továbbra is átmegy a kis rétegen, amely akkor alakul ki, amikor az érintkezők elválnak. Olyan induktív terhelések, mint például a szolenoidok és motorok, növelhetik a feszültséget a rétegen, és megnehezíthetik az ívet az érintkező felületeken. A helyes válasz nem az, hogy minden reléhez általános diódát adunk. Először azonosítsa, hogy az energia a relé tekercsében vagy a kapcsolt terhelésben van-e, majd erősítse meg az AC vagy DC áramkört, a relé alkalmazási értékét és a szupresszió módszerét a készülék dokumentációjával. Ez az útmutató ismerteti ezeket a különbségeket és biztonságos áttekintési ellenőrzőlistát ad. Nem helyettesíti a képzett villamos tervezést vagy gép-specifikus validációt.
Mi történik a nyitó érintkezőknél
Az áram útja nem mindig áll meg azonnal, amikor a relé mozgó érintkezője elkezd emelkedni. Egy nagyon kicsi érintkező réteg még mindig képes elektromos kisülést támogatni. Az ív melegíti és erodálja az érintkező anyagot. Ismételt működtetés megkarcolhatja az érintkező felületét, anyagot vihet át egyik érintkezőről a másikra, növelheti az ellenállást, vagy végül megakadályozhatja a megbízható nyitott vagy zárt állapotot. A kopás mértéke függ az áramkörtől és a relétől. Nem lehet csak a látható szikra jelenlétéből megjósolni az élettartamot.
Az érintkező mozgása, terhelési áram, terhelési feszültség, kapcsolási fázis, indulás, működési frekvencia és a relé érintkező szerkezete mind számít. Egy ellenállásos terheléshez kiválasztott reléről nem lehet feltételezni, hogy ugyanakkora élettartama lesz motor, lámpa csoport, transzformátor vagy szolenoid kapcsolásakor. A Nemzeti Eszközök (National Instruments) elmagyarázza az összefüggést az áramkör induktivitása, a nyitó érintkezők és az ívkeletkezés között. Ezt általános magyarázatként használja, nem pedig más relé modell értékeléseként. Olvassa el a Nemzeti Eszközök technikai jegyzetét az ívről.
Az ív és az érintkező hegesztése is különböző meghibásodási módok. Az ív egy kis rétegen átmenő kisülés. A hegesztés akkor fordulhat elő, amikor az érintkezők túlmelegszenek vagy összeolvadnak, beleértve egy magas indulási esemény során, amikor zárnak. Egy olyan áramkör, amely normálisan kis tesztáramnál nyit, mégis meghibásodhat a valódi terhelés alatt. Ezért a szupresszió csak az alkalmazás áttekintésének egyik része; az érintkező kiválasztását, a terhelés viselkedését és a működési feladatot együtt kell ellenőrizni.
Elkülönített érintkező ívkeletkezés a tekercs visszaható elektromos feszültségétől
Egy relének legalább két elektromos útja van: a tekercs áramköre, amely mozgatja a karokat, és az érintkező áramköre, amely kapcsolja a terhelést. A tekercsre szerelt szupresszió korlátozza a tekercs kikapcsolási átmenetét. Védi a tekercs meghajtóját vagy vezérlő elektronikát, de nem automatikusan zárja le a feszültséget a terhelő érintkezőknél. Egy második szupressziós komponens lehet szükséges a terhelés vagy az érintkező áramkörön, a kapcsolási rajz és az eszköztervezés szerint.
Az ellenkező félreértés is gyakori. Egy érintkező oldalán elhelyezett szűrő nem automatikusan védi a tranzisztort vagy a PLC kimenetet, amely egy DC relé tekercset hajt. Ellenőrizze, hogy melyik komponens van-e összekötve, mielőtt értelmezi, mit véd. Egy vezetékes rajz és a pontos relé adatlap megbízhatóbb, mint a vezeték színe, egy termékfotó vagy a szupressziós komponens megjelenése.
Egy egyszerű dióda egy DC tekercsen nem univerzális megoldás az érintkező ívkeletkezésére. Korlátozhatja a tekercs feszültségcsúcsát, de megváltoztathatja a tekercs felszabadulási viselkedését is. Ha a felszabadulási idő befolyásolja a terhelő érintkezőket, a tervezőnek értékelnie kell ezt a hatást. Ne helyezze át a diódát az érintkező áramkörbe, vagy ne változtassa meg polaritását egy általános diagram alapján. AC tekercsek esetén egy egydiódás egyenirányító nem megfelelő helyettesítő egy kétirányú vagy AC-értékelt megoldáshoz. A relé gyártójának dokumentációja és a vezérlő áramkör tervezése határozza meg.
Miért számít a terhelés típusa és az áram
Egy induktív terhelés mágneses térben tárol energiát. Amikor az áram megszakad, az áramkörnek út vagy eszköz szükséges, amely képes kezelni a keletkező átmeneti jelenséget. A feszültség- és áramalak függ a terheléstől, a vezetékektől és a kapcsolóeszköztől. Egy DC szolenoid, egy AC érintkező tekercs, egy transzformátor és egy motor nem rendelkeznek azonos átmeneti jelenségekkel. Még két motor is eltérhet a tápellátás, a mechanikus terhelés, a működési pont és az áramkör elrendezése szerint.
A kapacitív terhelések más problémát okoznak. Egy töltött kondenzátor indulási áramot generálhat, amikor az érintkezők zárnak. Egy RC hálózat vagy más szupressziós komponens hozzáadása csökkentheti az egyik átmeneti jelenséget, miközben más zárási áram, szivárgás, hő vagy felszabadulási idő szempontokat is figyelembe kell venni. Vizsgálja meg mind a zárási, mind a nyitási viselkedést.
Szintén külön kell választani a relé elektromos élettartamát a mechanikus élettartamától. Egy termék specifikációja megadhat egy érintkező értéket ellenállásos terheléshez, miközben külön mechanikus tartóssági értéket is felsorol. Egyik szám sem garantálja ugyanazt az élettartamot induktív vagy kapacitív terhelés kapcsolásakor. A pontos felhasználási kategória, a terhelés típusa, a kapcsolási frekvencia, a környezeti feltételek és a szupressziós elrendezés egyeznie kell a tervezett alkalmazással.

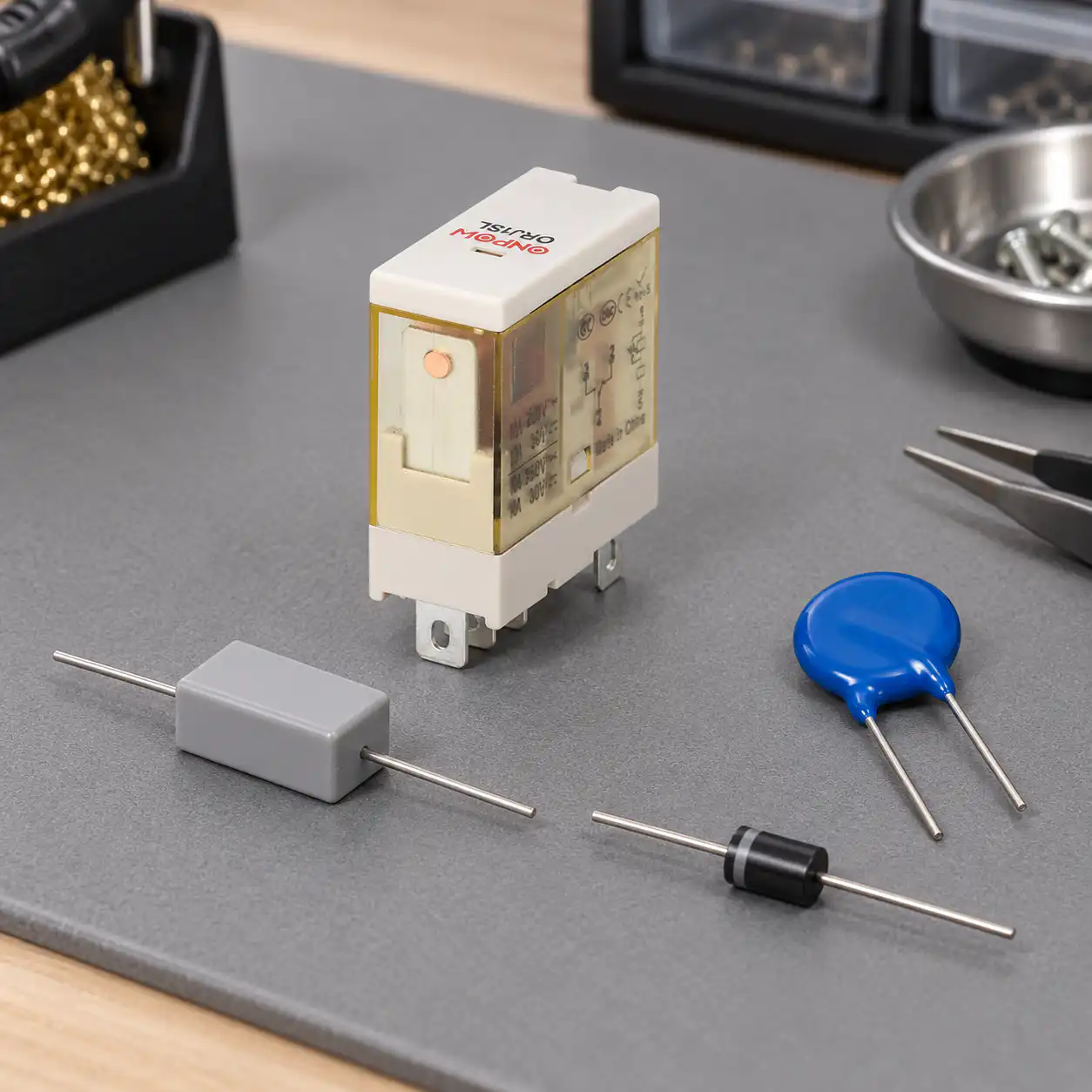

Szupressziós megközelítések összehasonlítása
Az alábbi táblázat egy szűrő segédlet, nem vezetékes utasítás. Segít azonosítani, hogy a tervezőnek mit kell vizsgálnia a komponens kiválasztása előtt. Az áramút, a normál és átmeneti feszültség, a komponens értékei, az energiát tároló kapacitás, a szivárgás és a termék utasításai ellenőrizendők az adott áramkör esetében.
| Helyzet azonosítása | Megközelítés, amely értékelhető lehet | Költség-haszon vagy ellenőrzés |
|---|---|---|
| DC tekercs átmeneti jelensége a tekercs oldalán | Tekercs elnyomása, amelyet a relé és meghajtója esetében megadnak | Polaritás, tekercstípus, meghajtó értékelése és bármilyen változás a felszabadulási időben |
| DC induktív terhelés kapcsolók által kapcsolva | Megfelelő dióda, TVS vagy más terhelésoldali védelem értékelhető lehet | Polaritás, átmeneti levágási szint, terhelés felszabadulási viselkedés és alkatrész energiaértékelés ellenőrzése |
| AC induktív terhelés kapcsolók által kapcsolva | Egy AC-minősített MOV, kétirányú átmeneti suppresszor vagy RC hálózat értékelhető lehet | Szivárgási áram, kondenzátor biztonsági osztály, áramlás, ellenállás disszipáció és terhelési viselkedés ellenőrzése |
| Ellenálló terhelés elfogadható mérhető élettartammal | Nem szükséges további elnyomás alkalmazása | A kontaktus élettartamának és kapcsolási feltételeknek a megerősítése ahelyett, hogy szokásból alkatrészeket adunk hozzá |
A Texas Instruments beszélgetése az induktív terhelés kikapcsolásáról megkülönbözteti a kapcsolónál, a terhelésnél és a szabadonfutó úton lévő levágást. Ezek különböző áramkör helyek, nem csereszabatos alkatrésznevek. A megjegyzés félvezető erőátviteli kapcsolókra vonatkozik; használja az energiaút megértéséhez, nem pedig az ORJ relé érintkező értékelésére vagy sznubber méretezésének jóváhagyására. Olvassa el a TI induktív terhelés kikapcsolási alkalmazási rövidítést.

Elhelyezés változtatja az áramkört
Egy RC hálózat az nyitó érintkezésen és egy RC hálózat a terhelésen mind sznubbernek nevezhetők, de nem hoznak létre azonos áramkör viselkedést. Egy hálózat az érintkezőnél biztosíthat áramút, amíg a relé nyitva van. Egy hálózat a terhelésnél elkerüli ezt az útat a nyitott érintkezőn keresztül, de a vezetékek és a forrás impedanciája befolyásolhatja, mennyire hatékonyan szünteti meg az átmenetet. Bármilyen maradék áram, amely egy lámpát, bemenetet vagy tekercset részben energiában tart, működési problémát okozhat még akkor is, ha a relé maga úgy tűnik, működik.
Figyelembe kell venni a terhelés off-state követelményeit, a vezérlő bemenetét, a kontaktus szivárgását, a kapcsolási frekvenciát és az alkatrészek disszipációját. Amikor a terhelés pozíciója változik, annak induktanciája is változhat. Egy padon működő elnyomó hálózat másképp viselkedhet hosszabb kábelezéssel, egy valódi motorral vagy egy másik működési ciklussal. A gyártói megjegyzések módszereket javasolhatnak, de nem helyettesítik a tesztelést a szándékozott összeszerelésen.
Egy dióda, MOV, TVS vagy RC hálózat kiválasztását és elhelyezését csak olyan személy végezze, aki érti a kapcsolást és az alkalmazandó alkatrészértékeket. Ne másolj egy alkatrészértéket fórum bejegyzésből, más feszültségből vagy nem kapcsolódó relépanelből. Ha hullámforma mérés szükséges, használjon képzett személyzetet, megfelelő értékű berendezést és az adott helyszín elektromos biztonsági eljárásait.
Áttekintési ellenőrzőlista az áramkör módosítása előtt
- Azonosítsa a relé típusát, tekercstípusát, érintkező diagramját és pontos kapcsolási rajzát.
- Azonosítsa, hogy a transzient a tekercsen, a kapcsolt terhelésen vagy mindkettőn van-e.
- Rögzítse az AC vagy DC, állandó áramot, áramlökést vagy tárolt energiát, kapcsolási sebességet és a várt terhelés felszabadulási viselkedést.
- Olvassa el a relé és a terhelés gyártóinak dokumentumait a szándékozott terhelési kategóriához. Ne azonosítsa az ellenállás értékelését az induktív értékeléssel.
- Válasszon mérnöki értékelési utat az elnyomás elhelyezése, szivárgás, záróáram, alkatrészfeszültség és hőleadás szempontjából.
- Ellenőrizze az eredményeket az alkalmazásban, beleértve a nyitási és zárási viselkedést, a kisebb látható szikra garantálja-e az élettartamot.
- Dokumentálja az elfogadott kapcsolást és tartsa meg a gép-specifikus validációt a berendezés nyilvántartásával.
A biztonság az első. Az OSHA 29 CFR 1910.333 szerint a nyílt élő részeket áramtalanítani kell munka előtt, kivéve, ha egy meghatározott kivétel alkalmazható. Azt is kimondja, hogy az irányító eszközök, mint például a nyomógombok és választókapcsolók nem lehetnek az egyetlen módjai az eszköz áramtalanításának. Képzett személyeknek kell megerősíteniük az áramtalanított állapotot megfelelő mérőeszközökkel. Kövesse az alkalmazandó helyi szabályokat és a munkáltatói eljárásokat; ez a cikk nem lockout/tagout eljárás. Olvassa el az OSHA 1910.333-at.

Szélesebb alkalmazási választékhoz kezdje a elektromechanikus relé kiválasztási útmutató. Ez a cikk kifejezetten a kontaktív arcing és elnyomás témájára összpontosít, míg az útmutató a teljes relé specifikációt fedje le.
Az ORJ1SL értékelés mit mond és mit nem
Az ONPOW ORJ1SL relé termékoldal ellenállás-terhelési értékeket sorol fel modell elrendezés szerint, beleértve az 1S változatnál 12 A-t 250 VAC és 30 VDC, valamint a 2S változatnál 8 A-t 250 VAC és 30 VDC. Az oldal ezeket ellenálló terhelésként címkézi. Nem állít fel induktív terhelési értéket következtetésként. Ugyanez a termékoldal további jellemzőket is felsorol, de a pontos szállított verziót és annak adatlapját ellenőrizni kell tervezés előtt.
Ez a megkülönböztetés fontos, amikor a relé kontaktív arcing értékelése történik. Egy kontakt érték csak azt mondja meg, hogy a megadott modell és tesztfeltételek támogatják-e. Nem határozza meg az elnyomási értékeket, motoros üzemidőt vagy kapcsolási élettartamot minden mezőterhelés esetén. Ha induktív alkalmazás tervezett, kérje a kontakt diagramot és az alkalmazandó terhelési értéket a pontos rendelési kódhoz, majd ellenőrizze az összeszerelt áramkört. Ne használjon cikket, képet vagy más termék relé értékelését helyettesítőként.

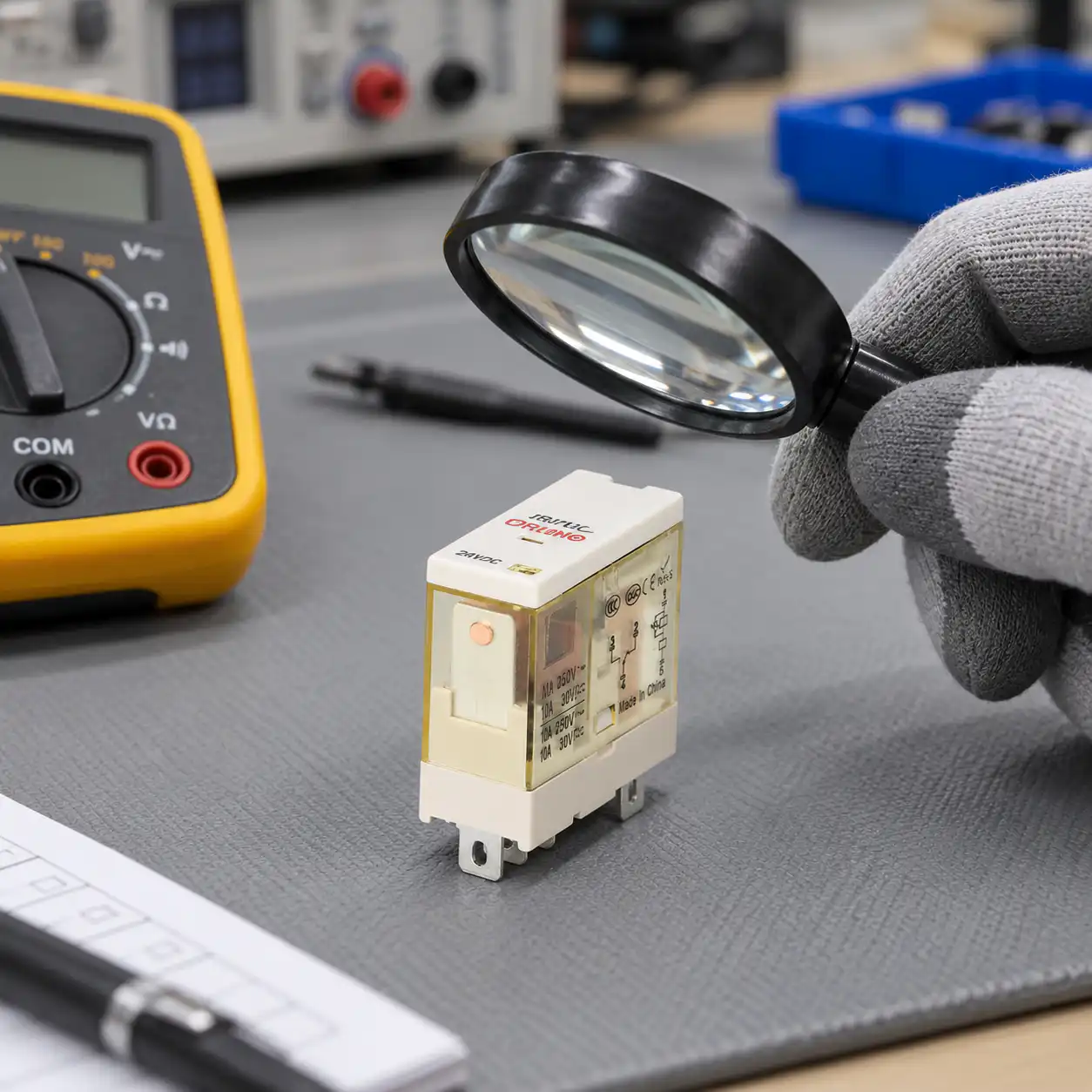

Az áramkör elrendezéséhez lásd a elektromechanikus relék bekötési rajzához készült útmutató. A leválasztott alkatrész ellenőrzéséhez lásd hogyan teszteljük biztonságosan az elektromechanikus relét.
Az IEC IEC 61810-1 szabványoldal általános és biztonsági követelményeket ír le az alacsony feszültségű berendezésekben használt elektromechanikus alapelektronikus relékre. A szabvány hatálya nem szünteti meg az alkalmazás-specifikus terhelési feltételek értékelésének szükségességét. A szabványoldal megjegyzi, hogy a további követelményekkel rendelkező alkalmazásokat az adott alkalmazásra vonatkozó releváns szabványok szerint kell értékelni.
Gyakran ismételt kérdések
Miért keletkezik elektromos ív a reléérintkezők szétkapcsolásakor?
A kontaktusokon átmenő áram folytatódhat, amint a kontaktusok elkezdenek szétválni. Az induktív energia, terhelési áram, kapcsolási fázis, kontaktusgeometria és áramkörfeltételek befolyásolják, hogy kialakul-e ív és meddig tart.
Megvédi-e a visszáram-dióda a relé érintkezőit?
Egy dióda egy egyenáramú relé tekercsén keresztül a tekercs kikapcsolási feszültségét kezeli. Nem védi automatikusan a relé kapcsolt terhelés kontaktusait. Először azonosítsa az energiaforrást és az áramkör helyét.
Használhatok diódát az AC kontaktusok elnyomására?
Egyetlen polaritású dióda nem univerzális AC megoldás. Az AC áramkörök olyan komponenseket és elrendezéseket igényelnek, amelyek a hullámformához és alkalmazáshoz vannak méretezve, például megfelelő MOV-ot, kétirányú átmeneti elnyomót vagy RC hálózatot, amikor a mérnöki értékelés támogatja azt.
Should an RC snubber always be installed across a relay contact?
Nem. Az áramkör hozzáadott zavarelnyomás nélkül is megfelelő élettartamot biztosíthat, a védőtag azonban szivárgó áramot, bekapcsolási áramot, teljesítményveszteséget vagy a kioldási idő megváltozását okozhatja. Hasonlítsa össze a tényleges alkalmazási körülményeket a gyártó útmutatásaival.
A zavarelnyomás kompenzálhatja azt, ha a relé túl kicsi a terheléshez képest?
Nem. A szüntetés nem tudja egy alkalmatlan kontaktusértéket alkalmassá tenni. Erősítse meg a pontos relét, terhelési kategóriát, indulóáramot, kapcsolási feladatot és alkalmazási követelményeket, mielőtt a védelmet eldöntené.
További megtekintés: Capacitors to prevent arcing damage to DC relay contacts Andy Reynolds (TheInfoworks) által. A videó egy DC kontakt példát mutat be; használja kiegészítésként, nem univerzális tervezési receptként.
