Il simbolo di un pulsante di arresto di emergenza può riferirsi a tre elementi diversi: il contatto elettrico in uno schema circuitale, l'identificazione grafica di una funzione di arresto di emergenza oppure la marcatura fisica su un attuatore a fungo rosso. Questi significati devono essere mantenuti distinti durante la lettura o la preparazione della documentazione. Un simbolo di contatto descrive uno stato del circuito; non dimostra che l'attuatore sia a ritenuta, che il circuito sia monitorato o che una macchina soddisfi i requisiti di sicurezza. Questa guida aiuta i team di acquisto e manutenzione a confrontare la legenda di uno schema con un pulsante reale, il relativo gruppo di contatti e la descrizione funzionale della macchina.
Iniziare identificando il documento che si sta consultando
Uno schema elettrico, il layout di un quadro e un'istruzione operativa hanno finalità diverse. In uno schema elettrico, il lettore deve seguire i collegamenti e determinare gli stati dei contatti. In un layout del quadro, deve individuare il dispositivo. In un'istruzione operativa, deve comprendere quando e come utilizzarlo. Riutilizzare la stessa icona senza specificare il contesto del documento può rendere più difficile distinguere queste finalità.
Prima di interpretare un simbolo, controllare la legenda dello schema. Questa dovrebbe identificare la convenzione o la libreria di simboli utilizzata e spiegare eventuali notazioni specifiche del progetto. Non presumere che uno schema scaricato da un altro Paese, una libreria CAD o un forum di manutenzione utilizzino le stesse condizioni di riferimento e designazioni della propria macchina. Se la legenda manca, richiederla anziché attribuire un significato basandosi esclusivamente sull'icona.
La conseguenza pratica è semplice: specificare per iscritto cosa deve comunicare un segno. “Questa è la posizione dell'attuatore”, “questo è un contatto NC” e “questo identifica la funzione di arresto di emergenza” sono affermazioni diverse. Una volta chiarite, lo schema può mostrare la relazione tra questi elementi senza chiedere al lettore di dedurre l'intero sistema da un singolo cerchio rosso.
Distinguere l'attuatore dai relativi contatti elettrici
La testa a fungo visibile è l'attuatore. Uno o più elementi di contatto situati dietro di essa producono variazioni dello stato elettrico. Uno schema può mostrare l'attuatore in una posizione e i relativi contatti altrove sullo stesso foglio o su un altro foglio. I riferimenti dei dispositivi e i rimandi incrociati collegano queste rappresentazioni. La vicinanza grafica sulla pagina non è un sostituto affidabile di un'associazione esplicita.
Il simbolo di un contatto NC descrive uno stato nelle condizioni di riferimento indicate nello schema. Da solo non specifica la testa fisica, il metodo di rilascio o le caratteristiche di apertura del contatto. Analogamente, una fotografia di un pulsante a fungo rosso non rivela quanti contatti NC siano forniti. Consultare insieme la descrizione dell'attuatore e la configurazione dei contatti, facendo riferimento alla documentazione relativa allo specifico codice d'ordine.
Il collegamento meccanico deve essere chiaramente indicato quando più simboli di contatto appartengono allo stesso attuatore. Se uno schema comprende sia un contatto ausiliario di segnalazione sia contatti assegnati a una configurazione di ingressi di sicurezza, occorre specificarne le rispettive funzioni. In caso contrario, un installatore potrebbe considerare intercambiabile un contatto ausiliario disponibile con un altro che svolge una funzione specifica differente. Una documentazione chiara previene questa ambiguità prima dell'inizio del cablaggio.
Specificare esplicitamente la condizione di riferimento
“Normale” è un termine facile da fraintendere in un disegno relativo ad apparecchiature attualmente ferme. Una macchina può essere ferma con l'operatore di emergenza rilasciato, ferma con l'operatore bloccato oppure isolata per la manutenzione. Queste condizioni non sono equivalenti. Le note dello schema elettrico dovrebbero identificare lo stato di riferimento dell'operatore e le relative condizioni di alimentazione, anziché basarsi sul significato comune del termine normale.
Una domanda utile durante la revisione è: quale sarebbe lo stato di ciascun contatto rappresentato con l'operatore rilasciato, nelle condizioni specificate nel disegno? Chiedersi poi che cosa cambia quando l'operatore viene azionato e quali condizioni rimangono invariate fino all'azione di rilascio definita. Rispondere a queste domande è più informativo che memorizzare un'icona. Consultare il disegno del componente per determinare il comportamento effettivo dei contatti.
Non sostituire il disegno dei terminali del produttore con una legenda generica. La legenda spiega il linguaggio dei simboli; il disegno dei terminali identifica l'hardware fornito. Entrambi sono necessari quando si confronta uno schema elettrico con un dispositivo sostitutivo. Se un diagramma mostra due contatti, ma il gruppo ordinato ne fornisce soltanto uno del tipo richiesto, correggere esclusivamente la rappresentazione grafica non risolve l'incompatibilità del componente.
Distinguere la marcatura del pulsante dal simbolo circuitale

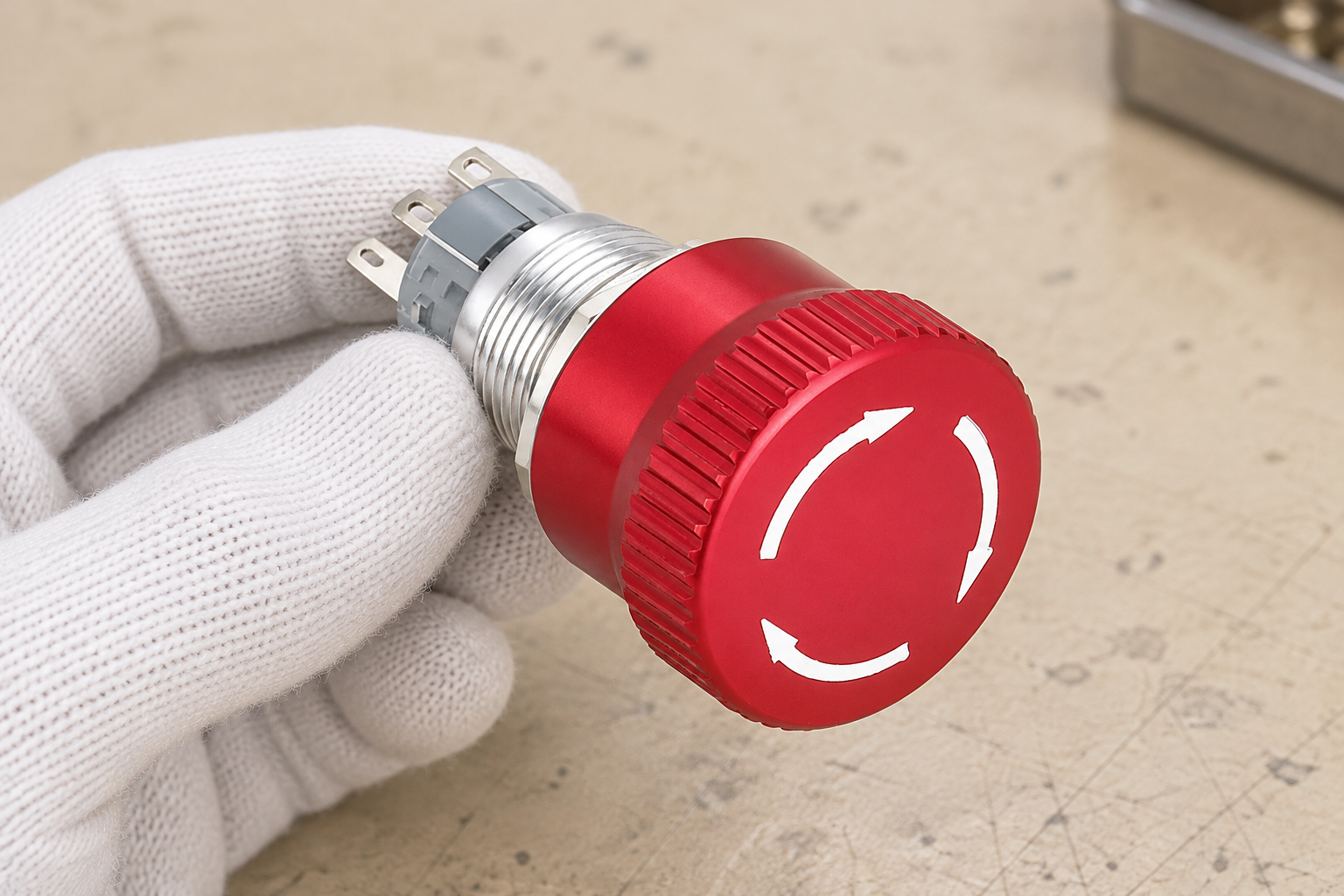

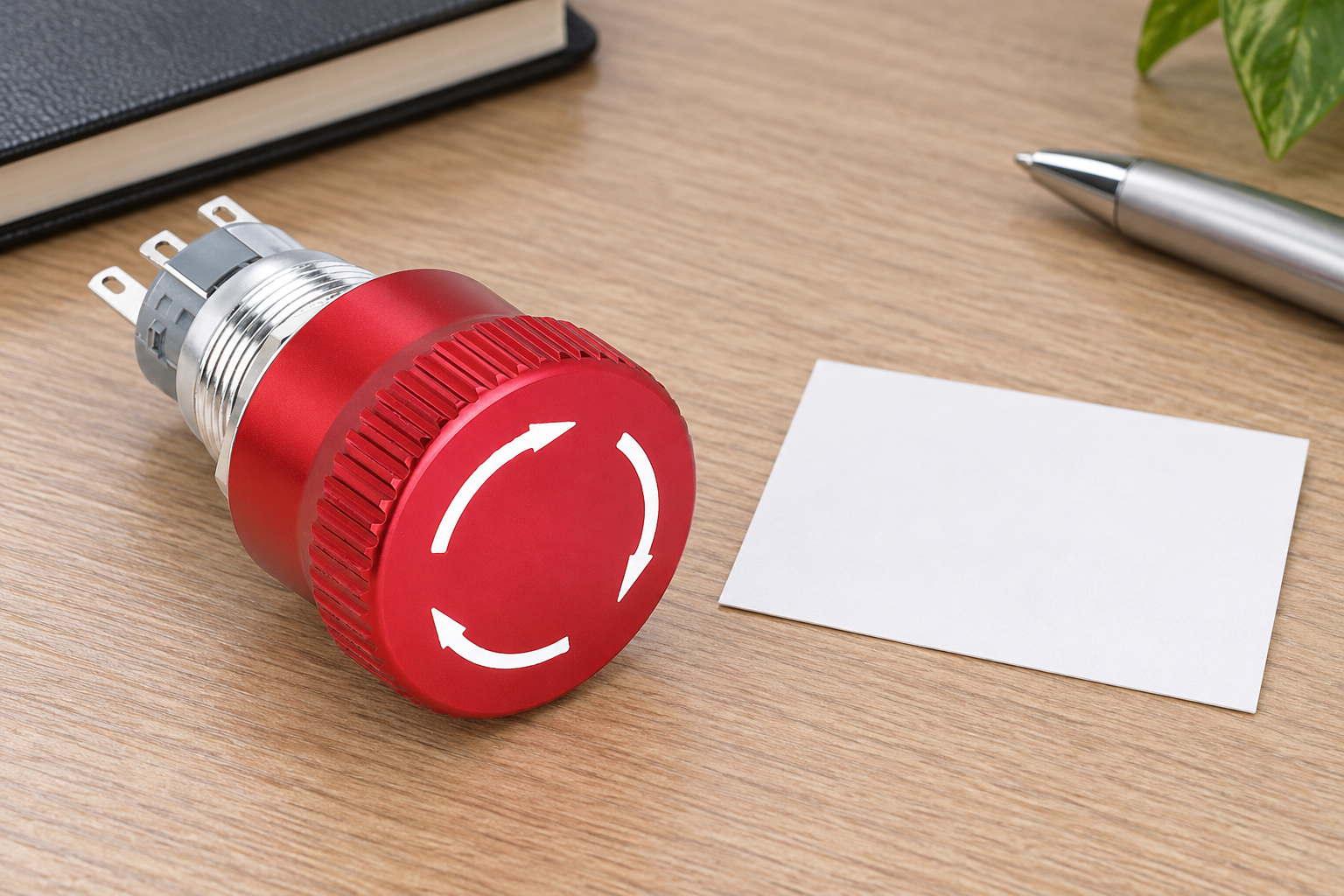

Le frecce sulla parte frontale di un operatore a fungo possono indicare l'azione di rilascio. Sono marcature fisiche, non una rappresentazione del circuito interno dei contatti. Un'etichetta sull'anello di montaggio può identificare una funzione di emergenza o una zona della macchina, ma non può nemmeno determinare la configurazione interna dei contatti. Durante un'ispezione delle apparecchiature, fotografare queste marcature e registrarne la funzione separatamente dai dettagli elettrici.
Evitare di inventare un simbolo di emergenza combinando icone familiari. Un simbolo di alimentazione, un'etichetta di arresto ordinario e un'identificazione di emergenza non sono automaticamente intercambiabili. L'identificazione grafica appropriata, i colori, il testo e la posizione devono essere conformi alle norme applicabili e alla documentazione della macchina. Verificare il simbolo selezionato nel relativo registro ufficiale anziché ricalcare un'immagine proveniente da un sito di immagini stock.
Il Banca dati IEC dei simboli grafici da utilizzare sulle apparecchiature costituisce un punto di riferimento per le marcature delle apparecchiature. Le linee guida HSE sull'uso sicuro delle attrezzature di lavoro forniscono un riferimento al contesto britannico delle attrezzature di lavoro, mentre le norme applicabili devono essere verificate per la macchina specifica. Si tratta di funzioni di riferimento differenti: né una voce della banca dati dei simboli né il titolo di una norma costituiscono un'approvazione di una particolare progettazione della macchina.
Assegnare a ogni dispositivo fisico un'identificazione tracciabile
Utilizzare un riferimento identificativo coerente per collegare la posizione nel quadro, i contatti dello schema elettrico, la distinta dei materiali e il registro di manutenzione. Il sistema di denominazione può variare da un progetto all'altro, ma l'associazione deve rimanere inequivocabile. Se due pulsanti rossi controllano zone di arresto differenti, la documentazione deve evidenziare chiaramente tale distinzione. Una descrizione generica come “arresto di emergenza” nella distinta dei materiali lascia troppo spazio a sostituzioni errate.
Includere il codice esatto dell'operatore, il codice del blocco contatti o del gruppo e le informazioni di montaggio richieste. Quando sono disponibili diverse opzioni, registrare quella effettivamente fornita anziché indicare soltanto il nome della famiglia di prodotti. Una modifica progettuale che altera la configurazione dei contatti dovrebbe comportare l'aggiornamento simultaneo della distinta dei materiali e della revisione dello schema elettrico. In caso contrario, un disegno tecnicamente corretto potrebbe descrivere un dispositivo che il reparto acquisti non fornisce più.
Il Pagina del prodotto ONPOW LAS1-AGQ-TS illustra perché la verifica del componente è importante. Le descrizioni pubblicate includono un aspetto a fungo e una specifica azione dei contatti; questi dati non devono essere trasformati in un'affermazione relativa a una funzione di sicurezza convalidata. Richiedere i dettagli esatti dell'azione dell'operatore, il diagramma dei contatti e la documentazione necessaria per la macchina prevista. Le immagini di riferimento qui presenti illustrano soltanto l'aspetto esteriore.
Utilizzare una tabella di verifica tra simboli e componenti hardware
Questa tabella qualitativa descrive ciò che ciascuna rappresentazione può attestare e ciò che deve essere verificato altrove. È uno strumento di supporto alla revisione della documentazione, non un sostituto di una norma controllata sui simboli o delle istruzioni del componente. Applicarla alla revisione effettiva del disegno presa in esame.
| Rappresentazione | Che cosa comunica | Che cosa non determina autonomamente | Documento da verificare |
|---|---|---|---|
| Simbolo del contatto normalmente chiuso (NC) | Relazione dei contatti nello stato di riferimento | Azione dell'operatore, disposizione dei terminali o prestazioni di sicurezza | Schema esatto dei contatti |
| Rappresentazione grafica dell'operatore | Tipo o posizione di un comando fisico | Numero e caratteristiche dei contatti | Specifiche dell'operatore |
| Collegamento meccanico | Contatti collegati a un unico dispositivo | Rilevamento dei guasti del controllore | Registrazione del dispositivo e istruzioni del controllore |
| Frecce di rilascio sulla testa | Manipolazione fisica prevista | Autorizzazione al riavvio o isolamento | Istruzioni operative |
| Etichetta di identificazione delle emergenze | Identificazione della funzione o della posizione | Cablaggio corretto o comportamento di arresto convalidato | Requisiti di marcatura applicabili |
| Riferimento incrociato del dispositivo | Associazione tra diverse posizioni nel disegno | Conformità dei componenti installati | Distinta dei materiali e registro delle ispezioni |
Esaminare il comportamento di sicurezza oltre il simbolo
Una funzione di arresto di emergenza è un comportamento del sistema, non un contrassegno decorativo. Il disegno e la descrizione funzionale devono illustrare la zona di arresto definita, la risposta delle apparecchiature controllate e le condizioni di ripristino e riavvio. Il Introduzione alla sicurezza dei macchinari secondo HSE fornisce un contesto per i comandi di emergenza nell'ambito di un approccio più ampio alla riduzione dei rischi delle macchine. Il pulsante fisico è solo uno dei componenti di questo approccio complessivo.
Non interpretare una freccia di ripristino come un'autorizzazione al riavvio automatico. Il rilascio dell'organo di comando da parte dell'operatore, il ripristino di un controllore e l'invio di un normale comando di avvio sono azioni distinte da esaminare. Se il disegno non ne chiarisce la relazione, solleva una questione relativa alla documentazione. Aggiungere un'icona supplementare accanto a un pulsante di avvio non risolve una sequenza non definita.
Occorre inoltre distinguere l'arresto di emergenza dall'isolamento per la manutenzione. Una macchina arrestata può conservare energia elettrica, pneumatica o meccanica. I simboli che identificano i comandi operativi non descrivono tutte le fonti di energia né la procedura per rendere sicuro l'intervento. Le istruzioni di isolamento e la valutazione dei rischi della macchina devono essere esaminate separatamente, soprattutto quando un'attività di manutenzione comporta l'accesso dietro un pannello o la sostituzione di elementi di contatto.
Risolvere le incongruenze prima di sostituire i componenti hardware
Quando il disegno e l'hardware installato non corrispondono, documenta la discrepanza indicando il riferimento del dispositivo, la revisione del disegno e l'identificazione del componente. Non modificare la designazione dei contatti per adattarla a una rapida misurazione della continuità senza aver compreso lo stato dell'organo di comando e le condizioni di prova. Una discrepanza non spiegata può dipendere da un ricambio errato, da un disegno obsoleto o da un guasto che richiede un'indagine da parte di personale competente.
Ai fini dell'approvvigionamento, distingui la compatibilità estetica dalla compatibilità funzionale. Due dispositivi possono avere la stessa testa a fungo rossa e le stesse dimensioni di montaggio, pur differendo nella configurazione dei contatti o nella modalità di azionamento. Il fornitore deve ricevere i requisiti funzionali e la richiesta di documentazione, non soltanto una fotografia. L'approvazione della sostituzione deve indicare quali caratteristiche sono state verificate e quali rimangono da chiarire.
Per approfondire i concetti correlati, leggi simboli degli interruttori selettori e tabelle dei contatti e esempi di simboli degli interruttori di finecorsa. Questi articoli trattano convenzioni grafiche correlate senza sostituire la verifica funzionale dell'arresto di emergenza. Utilizzare risoluzione dei problemi dell'arresto di emergenza per una guida separata sull'organizzazione delle osservazioni relative al ripristino e ai guasti.
Utilizzare con attenzione gli esempi didattici
Il video seguente spiega la relazione tra uno schema elettrico di base e la logica PLC. Può aiutare i lettori a distinguere la rappresentazione dei contatti da una decisione di controllo. Si tratta di materiale didattico di approfondimento, non di un circuito di arresto di emergenza approvato, di uno standard per i simboli o di istruzioni per un controllore di sicurezza. Qualsiasi esempio deve essere confrontato con la documentazione esatta della macchina prima di essere utilizzato per prendere decisioni relative all'installazione.
Prima di richiedere un preventivo, preparare il riferimento del dispositivo, la posizione nel quadro, l'aspetto dell'attuatore, l'azione richiesta, la configurazione dei contatti e l'elenco dei documenti applicabili. Allegare l'estratto aggiornato dello schema elettrico e identificare chiaramente i requisiti ancora da definire. Contattare ONPOW per chiarimenti sui componenti; far verificare al progettista responsabile della macchina l'intera funzione di arresto e la decisione relativa alla sostituzione.
Domande frequenti
Il simbolo di un contatto NC è un simbolo di arresto di emergenza?
Descrive lo stato di un contatto in condizioni definite. I riferimenti del dispositivo e la descrizione funzionale stabiliscono se tale contatto appartiene a una funzione di arresto di emergenza.
Le frecce su un pulsante a fungo descrivono il suo cablaggio?
No. Indicano un'azione fisica di azionamento o di rilascio. Utilizzare lo schema dei contatti esatto del componente per determinare la configurazione elettrica.
È possibile utilizzare un'icona di alimentazione come identificativo di emergenza?
Non presumere che le icone siano intercambiabili. Verificare l'identificazione richiesta facendo riferimento ai simboli pertinenti, alle norme applicabili e alla documentazione della macchina.
Perché due simboli di contatto condividono lo stesso riferimento del dispositivo?
Potrebbero rappresentare contatti distinti associati allo stesso operatore fisico. Verificare i collegamenti e i riferimenti incrociati per confermare la configurazione prevista.
Cosa devo fare quando il pulsante installato è diverso da quello indicato nel disegno?
Registrare il componente e la revisione del disegno, documentare la discrepanza e richiedere una verifica da parte di personale competente prima di procedere alla sostituzione o a modifiche del cablaggio. Non risolvere una funzione sconosciuta limitandosi a modificare le etichette.
