2 위치 선택 스위치는 문서화된 접점이 Hand에서는 폐쇄 상태를, Off에서는 개방 상태를 제공할 때 Hand–Off 명령을 제공할 수 있습니다. 두 손잡이 위치만으로는 접점 배열, 단자 번호 또는 부하 용량을 식별할 수 없습니다. 정확한 주문 코드와 접점 표부터 시작하여 스위치가 컨트롤러 입력에 공급되는지 또는 적절히 선택된 릴레이 회로에 공급되는지 결정하십시오. 이 가이드는 일반 산업 모드 선택에 초점을 맞추며, 전원 차단 또는 비상 정지에 관한 것은 아닙니다. 예제 논리는 설명을 위한 것이며, 최종 기계 회로도, 위험 평가, 제조사 문서가 실제 연결을 결정합니다.

접점을 선택하기 전에 Hand와 Off의 의미를 정의하십시오

간단한 조작자 스테이션에서는 Hand가 조작자가 정의된 수동 동작을 요청하는 것을 의미합니다. Off는 이 선택기가 해당 동작을 요청하지 않음을 의미합니다. 어느 단어도 기계 내 모든 에너지원을 설명하지 않습니다. 펌프는 여전히 별도로 공급된 히터를 가질 수 있고, 컨베이어는 저장된 공압 에너지를 유지할 수 있으며, 컨트롤러는 작동 요청이 사라진 후에도 계속 전원이 공급될 수 있습니다. 이러한 구별은 라벨판에 의존하기보다는 기계 설명서에 문서화하십시오.

컨트롤러가 유지되는 수동 작동 요청을 수용하는 실내 이송 펌프를 고려하십시오. 두 위치 조작자는 Hand에서 하나의 접점을 닫고 Off에서 열 수 있습니다. 컨트롤러는 여전히 허용 조건이 펌프 작동을 허용하는지 결정해야 합니다. 탱크 수위, 과부하 상태, 보호 조건, 기계 정지 규칙은 별개의 요구 사항으로 남아 있습니다. 선택기는 그 논리의 하나의 입력일 뿐이며, 전체 설치가 안전하다는 증거는 아닙니다.

다른 시스템은 일시적인 명령을 위해 스프링 복귀 조작기를 사용할 수 있습니다. 이는 두 기계적 위치를 가진 두 장치 모두에서 유지되는 Hand 위치와는 다른 동작입니다. 핸들이 놓인 위치에 머무르는지 또는 놓은 후 돌아오는지 명시하십시오. 기계의 의도된 동작을 평가하지 않고 구매 또는 교체 시 한 행동을 다른 행동으로 대체하지 마십시오.

손잡이 사진보다 접점 표를 읽으십시오

접점 표는 각 조작자 위치를 각 접점 쌍과 연관지어야 합니다. 이는 보기 방향, 조작자 동작, 설치된 접점 블록, 관련 단자 명칭을 식별해야 합니다. 일부 조립품은 하나의 일반 개방 접점을 제공하고, 일부는 일반 폐쇄 접점을 제공하며, 다른 것은 여러 개의 별도 접점을 제공합니다. 주문에 추가 접점 블록이나 다른 캠 배열이 포함된 경우, 조작자를 위한 도면만으로는 충분하지 않습니다.

Hand–Off 요청의 경우, 유용한 시작 요구 사항은 Hand에서만 폐쇄된 요청 경로입니다. 이 요구 사항은 어떤 제조사의 단자를 사용할지 알려주지 않습니다. 정확한 조립도와 그 단자 참조를 승인된 기계 도면으로 번역하십시오. 공급자가 사진과 일반 제품 데이터시트만 제공하는 경우, 주문을 승인하기 전에 누락된 접점 표를 요청하십시오.

독립적으로 절연된 연속성 검사는 도면을 입증할 수 있습니다. 이는 허용된 스위칭 전류, 절연 성능 또는 안전 적합성을 확립할 수 없습니다. 자격을 갖춘 인원이 현장의 절연 절차를 따르고, 접점 식별 전에 장비가 비전원 상태임을 확인해야 합니다. 공식적인 29 CFR 1910.333 전기 작업 관행 제어 장치와 장비의 비전원화를 위한 수단을 구별하십시오. 적용 가능한 지역 요구 사항은 다를 수 있습니다.

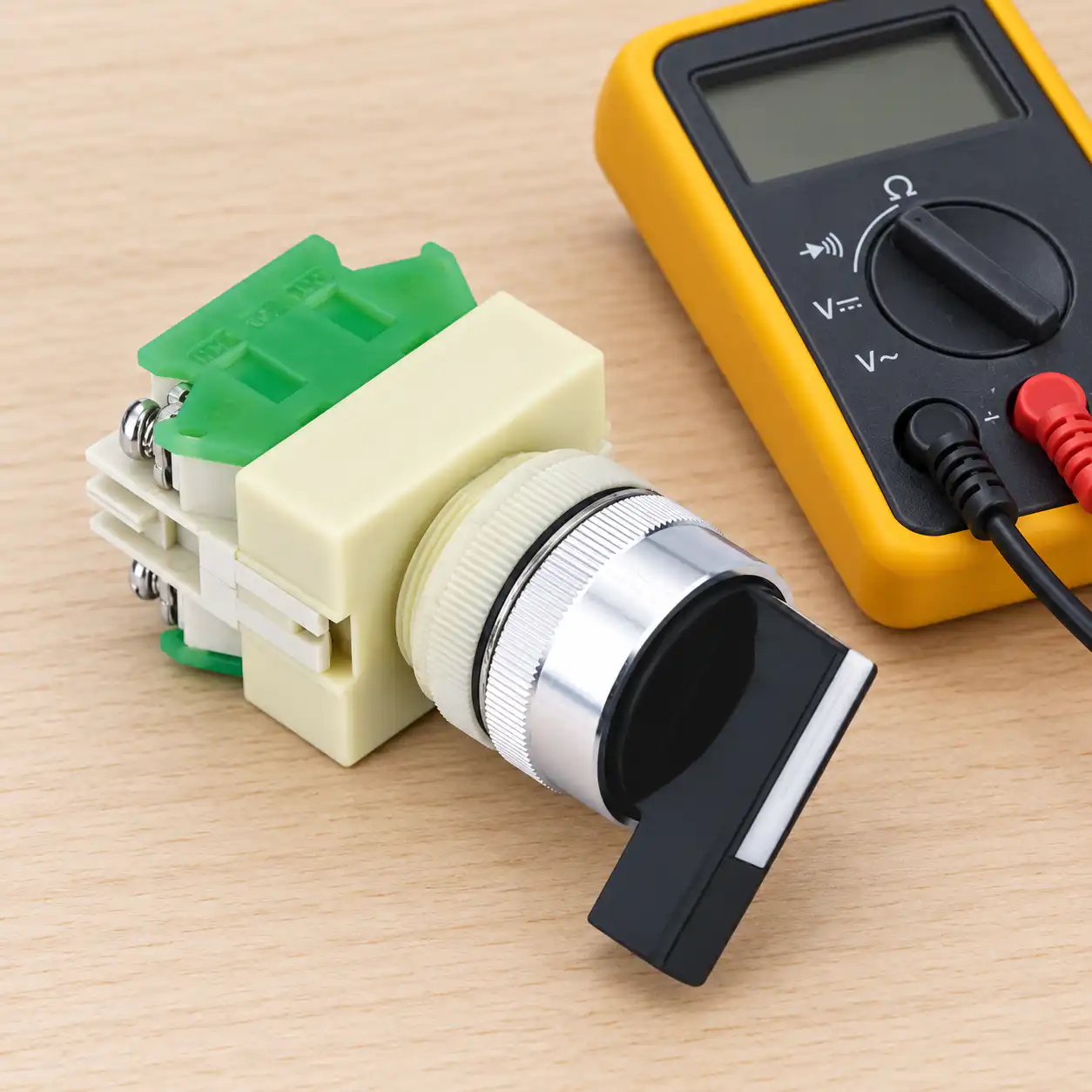

격리된 검사 과정에서 기존 하우징과 단자가 노출된 3단 셀렉터 스위치
실제 제품 형태는 유지됩니다. 이 분리된 장면은 터미널 맵이나 작동 테스트가 아닙니다.

예시 Hand–Off 접점 계획

다음 표는 수동 작동 요청에 대한 설계 요구 사항을 설명합니다. 이는 그림에 나온 ONPOW 제품의 단자도면이 아니며 배선도에 사용해서는 안 됩니다. 기계는 추가 접점, 별도 모니터링 또는 다른 논리를 필요로 할 수 있습니다.

상태 요청 접점 요구 사항 컨트롤러 해석 검증 포인트
오프 핸들 수동 요청 경로 열기 이 선택기에서 수동 요청 없음 명령이 사라지고 승인된 정지 응답이 발생하는지 확인
수동 핸들 수동 요청 경로 닫기 수동 요청 존재, 허용 조건에 따라 다름 요청만으로는 인터록을 무력화할 수 없음을 확인
요청 회로 손상 회로 열림 검증된 입력 설계에 따라 해석 문서화된 결함 응답을 확인; 모든 결함이 감지된다고 가정하지 않음
핸드 선택 시 전원 복구 접점이 여전히 닫혀 있을 수 있음 기계의 재시작 정책 적용 승인된 절차에 따른 재시작 방지 또는 필요 인정 확인

이 접점 계획은 보편적인 단자 번호를 발명하지 않고 구체적인 수용 목표를 제공합니다. 기계에 별도의 오프 표시가 필요하면 두 번째 접점 또는 기타 적절한 피드백을 평가하십시오. 하나의 요청 접점으로는 의도적으로 선택된 오프 위치와 모든 개방 회로 결함을 구별할 수 없습니다.

컨트롤러 입력 또는 릴레이 코일: 올바른 인터페이스를 선택하십시오

컨트롤러 입력으로 사용되는 선택기는 모터 전류가 아닌 입력 회로를 전환합니다. 입력 전압, 공통 배치, 저전류에서의 요구 접점 성능, 필터링, 컨트롤러 문서의 배선 규칙을 확인하십시오. 드라이 접점은 자체 전원을 생성하지 않습니다. 입력 모듈의 싱킹 또는 소싱 배치는 허용 가능한 회로를 결정하며, 정확한 기계 도면에 그 배치가 표시되어야 합니다.

릴레이 또는 접촉기 코일을 구동하는 선택기는 다른 부하를 가집니다. 지정된 경우 코일의 전압, 교류 또는 직류 표시, 돌입 또는 작동 전류, 듀티, 스위칭 카테고리를 확인하십시오. 일반 전류 표시는 자동으로 유도 부하 등급을 의미하지 않습니다. 코일 억제는 해제 동작에도 영향을 줄 수 있으므로, 시운전 시 편리한 부품을 추가하는 것보다 전체 제어 회로의 일부로 검토하십시오.

더 큰 부하 회로나 빈번한 스위칭, 또는 분리가 필요한 인터페이스의 경우, 선택기는 해당 역할에 맞는 릴레이 또는 접촉기를 선택해야 할 수 있습니다. 이는 설계상의 선택이며, 모든 선택기가 모든 코일을 작동해야 한다는 약속이 아닙니다. 이 전기기계 릴레이 배선 가이드 는 코일 경로와 접점 경로의 차이점을 설명합니다. 연결 방법을 결정하기 전에 특정 스위치, 컨트롤러, 릴레이의 데이터시트를 참고하십시오.

제어 등급은 절연 표시와 다릅니다

ONPOW Y090-11XB/21 제품 페이지 기계적, 전기적, 재료, 전면 패널 보호 정보와 함께 Ui 및 Ith 값을 나열합니다. Ui는 절연 관련 표시이며, Ith는 열전류 표시입니다. 둘 다 해당 전압과 전류에서 모든 부하를 스위칭할 수 있다는 허가로 해석해서는 안 됩니다. 실제 AC 또는 DC 회로와 적용 가능한 활용 범위에 대한 작동 등급을 요청하십시오.

공개 페이지에는 또한 이 모델의 전면 패널 IP40 등급이 나열되어 있습니다. 이는 야외 노출, 직접 세척, 또는 모든 설치된 인클로저에 적합하다는 것을 의미하지 않습니다. 정확한 주문에 대해 패널 밀봉, 설치 세부 사항, 오염, 온도 및 환경을 확인하십시오. 이 문서의 이미지는 건조한 실내 검사 환경을 보여주며 방수 설치를 보여주지 않습니다.

표준을 검토할 때는 그 범위를 제품의 선언된 적합성과 별도로 구분하십시오. IEC 60947-5-1 전기기계 제어 회로 장치와 관련된 사항입니다. 해당 표준에 대한 링크는 그림에 나온 제품이나 전체 기계를 인증하지 않습니다. 주문한 장치와 대상 시장의 현재 요구 사항에 적합한 문서를 요청하십시오.

의도된 명령을 변경할 수 있는 설치 세부 사항

작동자는 위치 라벨과 핸들 방향이 의미를 유지할 만큼 충분히 안전해야 합니다. 패널 컷아웃, 허용 패널 두께, 회전 방지 배열, 장착 하드웨어, 제조사의 조임 지침을 확인하십시오. 패널 내에서 비틀리는 장치는 올바른 전기 명령이 다른 모드로 보이게 만들 수 있습니다.

패널 뒤쪽에서 접점 블록이 제대로 고정되어 있고 단자가 충분히 접근 가능함을 확인하십시오. 개폐 시 스위치를 잡아당기지 않도록 도체를 배선하십시오. 단자 문서에서 도체 준비 및 연결 방법을 선택하십시오. 다른 선택기 제품군의 사진에서 나사 토크, 와이어 크기 또는 커넥터 호환성을 추론하지 마십시오.

기계의 기능을 설명하는 내구성 있는 라벨을 사용하십시오. 핸드가 펌프를 작동시키는 경우, 제어 도면, 조작자 지침, 컨트롤러 디스플레이에 일관되게 기능을 라벨링하십시오. 선택기가 단순히 허가를 부여하고 별도의 명령이 장비를 작동시키는 경우 일반적인 'On' 라벨을 피하십시오. 명확한 문구는 기술자가 허가 신호를 동작 확인으로 오해할 가능성을 줄입니다.

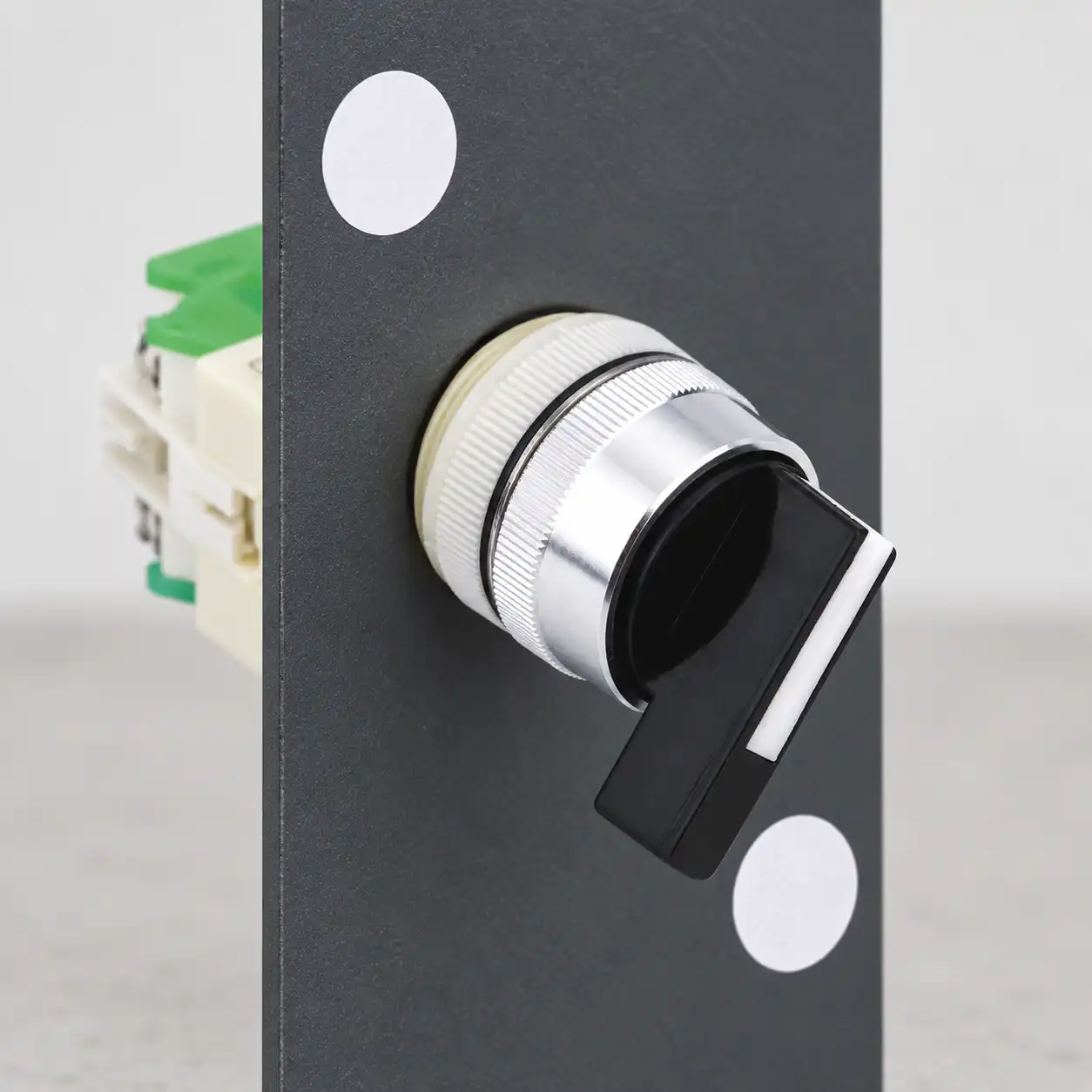

전원 회로가 연결되지 않은 건조한 실내 적용 환경에서 확인하는 3단 셀렉터 스위치
건조한 실내 검토 장면. 외관은 회로 등급, 환경 적합성 또는 안전 기능을 확립하지 않습니다.

요청과 기계 반응을 별도로 승인하십시오

먼저 승인된 표에 따라 분리된 접점 상태를 확인하십시오. 그런 다음 현장 제어 시운전 절차에 따라 입력 또는 코일 회로를 점검하십시오. 마지막으로 허가 신호와 정지 동작을 포함한 실제 기계 반응을 확인하십시오. 첫 번째 검사를 통과했다고 해서 컨트롤러가 신호를 올바르게 해석하거나 최종 부하가 요구대로 정지하는 것을 보장하지는 않습니다.

애플리케이션에 중요한 전환을 테스트하십시오: Off에서 Hand로, Hand에서 Off로, Hand가 선택된 상태에서 허용 조건이 누락된 경우, 그리고 그 허용 조건의 복원. 또한 승인된 재시작 정책에 따른 전원 차단 및 복구를 평가하십시오. 위험 구역 외부에 인력을 배치하고 해당 테스트에 필요한 안전 조치와 감독을 사용하십시오.

각 테스트에 대한 예상 및 관찰된 동작을 기록하십시오. 요청이 존재하지만 장비가 작동하지 않는 경우, 우회하기 전에 컨트롤러 논리와 허용 체인을 조사하십시오. 장비가 Off 상태에서 작동하는 경우, 차이를 시운전 실패로 간주하고 승인된 회로를 추적하십시오. 그 스위치 디바운싱 가이드 입력 전환에 관한 관련 배경 정보를 제공하며; 필터링은 잘못된 접촉 배치를 숨기지 않아야 합니다.

선택기 문의와 함께 보내야 하는 정보

의도된 Hand–Off 기능, 유지 또는 스프링 복귀 동작, 필요한 접점 표, 제어 공급, 연결된 부하, 패널 도면, 환경 조건, 라벨링, 목적지 요구 사항을 제공하십시오. 공급업체에게 전체 조립 주문 코드와 적절한 정격을 확인하도록 요청하고, 노브 크기 또는 광범위한 패밀리 번호만 인용하지 않도록 하십시오.

구매 기록에는 승인된 도면 개정판과 수락 검사가 포함되어야 합니다. 이는 이후 교체를 추적 가능하게 하며, 동일하게 보이는 핸들이 잘못된 접점으로 수락되는 것을 방지합니다. 더 넓은 범위에서 시작하여 셀렉터 스위치 유형 가이드 운전자 계열을 비교할 때, 실제 적용 세부 정보를 통해 전송하십시오 ONPOW의 접점 페이지.

교육용 동영상

전기 기초 - 스위치 및 접점

HVAC School의 전기 기초 – 스위치 및 접점. 일반적인 접점 작동 특성에 관한 내용이며, 정확한 셀렉터 스위치 회로도와 기계 설계가 최종 기준이 됩니다. 유튜브에서 비디오 열기.

자주 묻는 질문

2단 선택 스위치에는 항상 평상시 열림(NO) 접점이 하나 있습니까?

번호. 위치 수는 조작자를 설명합니다. 설치된 접점 블록과 캠이 전기 배선을 결정합니다. 전체 주문 코드에 대한 접점 표를 얻으십시오.

关闭(Off)状态是否能够在维护期间将机器与电源隔离?

그 자체로는 아닙니다. 차단은 다른 에너지 원이 남아 있는 동안 제어 요청을 제거할 수 있습니다. 장비에 대해 필요한 절연 및 검증 절차를 사용하십시오.

선택 스위치가 모터를 직접 작동시킬 수 있습니까?

정확하게 문서화된 정격 및 적용 요구 사항이 허용하는 경우에만 가능합니다. 많은 모드 선택 회로는 모터 전류를 전달하는 대신 컨트롤러 입력 또는 릴레이 코일을 작동시킵니다.

유지된 수동 위치가 전원 복구 후 기계를 재시작합니까?

요청이 남아 있을 수 있습니다. 컨트롤러와 기계 설계는 필요한 재시작 동작을 구현하고 검증해야 하며, 손잡이만으로 결정되지 않습니다.

제품 사진에서 단자를 식별할 수 있나요?

아니요. 사진은 포장을 식별하는 데 도움이 되지만, 조립도와 단자 보기 방향이 접촉 맵을 확립하는 데 필요합니다.
