접점 저항 측정기는 명시된 시험 조건 하에서 폐쇄된 접점 경로의 저항을 결정합니다. 의미 있는 낮은 저항 결과를 얻으려면 단자를 정의하고 조립체를 분리하며 적절한 계측 방법을 선택하고 접점 상태를 제어해야 합니다. 연속 신호음은 미터의 임계값 내의 경로를 확인합니다. 하지만 이는 안정적인 밀리옴 수용 결과는 제공하지 않습니다. 4선 방식 측정은 납산 성분의 영향을 크게 줄일 수 있으며, 건식 회로 방식은 민감한 표면 조건을 유지하는 데 도움이 됩니다. 적절한 절차는 실제 스위치와 어플리케이션에 적용되는 절차이며, 단순히 미터의 저항 저항 범위만을 따르는 것은 아닙니다.
측정하기 전에 전기 경로를 정의하세요.
도면을 먼저 확인하고 수용성 요건이 무엇인지 정확히 파악하세요. 조립된 버튼의 측정 범위에는 단자 연결부, 내부 도체 및 접점 인터페이스가 포함될 수 있습니다. 탈착식 접점 블록의 시험 범위는 다른 경로를 포함할 수 있습니다. 공급업체의 시험과 수신 검사 사이의 프로브 위치가 변경되는 경우 결과는 공정하게 비교할 수 없습니다.
간단한 시험 시트에 두 개의 전기 노드와 스위치 상태를 표시합니다. 일반적으로 개방된 경로의 경우 필요한 작동 상태를 기록합니다. 일반적으로 폐쇄된 경로의 경우, 방출된 상태와 필요한 작동 순서를 확인합니다. 변환 접점에는 일반적인 일반적으로 개방되고 일반적으로 폐쇄된 단자들의 별도의 식별이 필요합니다. 사용 방법은 다음과 같습니다. 푸시 버튼 터미널 가이드 보다 광범위한 터미널 식별 컨텍스트를 위해.
The LAS1GQ-11E/L/S 제품 페이지 실제 금속 푸시 버튼의 참조를 제공합니다. 주문한 구성의 접촉도 및 저항 테스트 조건을 확인한 후에는 해당 구성 요소를 승인해야 합니다. 외부 마감 및 조명된 링은 내부 접촉 재질을 드러내거나 승인 기준을 설정하지 않습니다.
도구에 포함된 사항을 이해하세요.

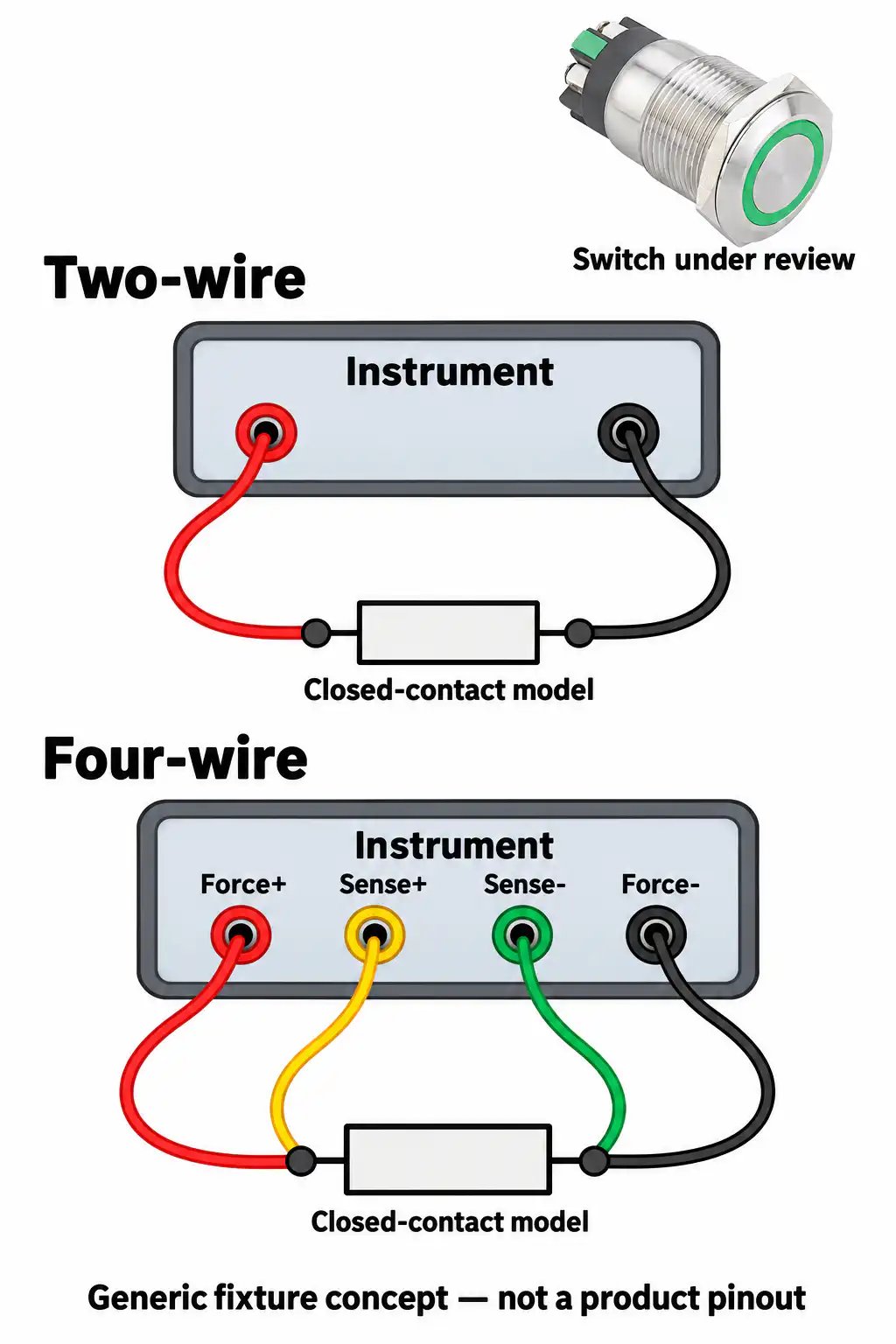

이중 와이어 저항 측정에서는 기기가 동일한 선을 사용하여 테스트 전류를 공급하고 그 결과 발생하는 전압을 측정합니다. 따라서 리드 및 연결 저항은 판독값에 포함될 수 있습니다. 원하는 접촉 저항이 작을 때, 클립 연결 방식의 변화는 스위치 자체만큼이나 중요할 수 있습니다. 리드를 제로화하면 안정적인 오프셋을 얻을 수 있지만, 이를 통해 제로화 후 발생한 변경 사항을 자동으로 제거하지는 않습니다.
네 줄 연결 방식은 전류 전달 연결을 전압 감지 연결과 분리합니다. 감지 연결은 접촉을 방해하지 않고도 의도된 측정 경계를 정의해야 합니다. NPTEL의 전기 측정 자료 측정된 전압과 전류를 저항과 연관시키는 배경 정보를 제공합니다. 장치는 여전히 해당 부품에 맞게 설계되어야 합니다.
4개의 와이어가 보이기 때문에 미터를 4선식이라고 설명하지 마십시오. 계측 모드, 터미널 배정 및 피치 조립 상태를 확인하십시오. 잘못된 감지 연결은 원치 않는 터미널 조인트가 발생하거나 수용 요건에 따라 측정해야 하는 조인트가 누락될 수 있습니다. 작업 지침에 실제 연결 배열을 도면으로 표시하십시오.
샘플을 보존하는 방법을 선택하세요.

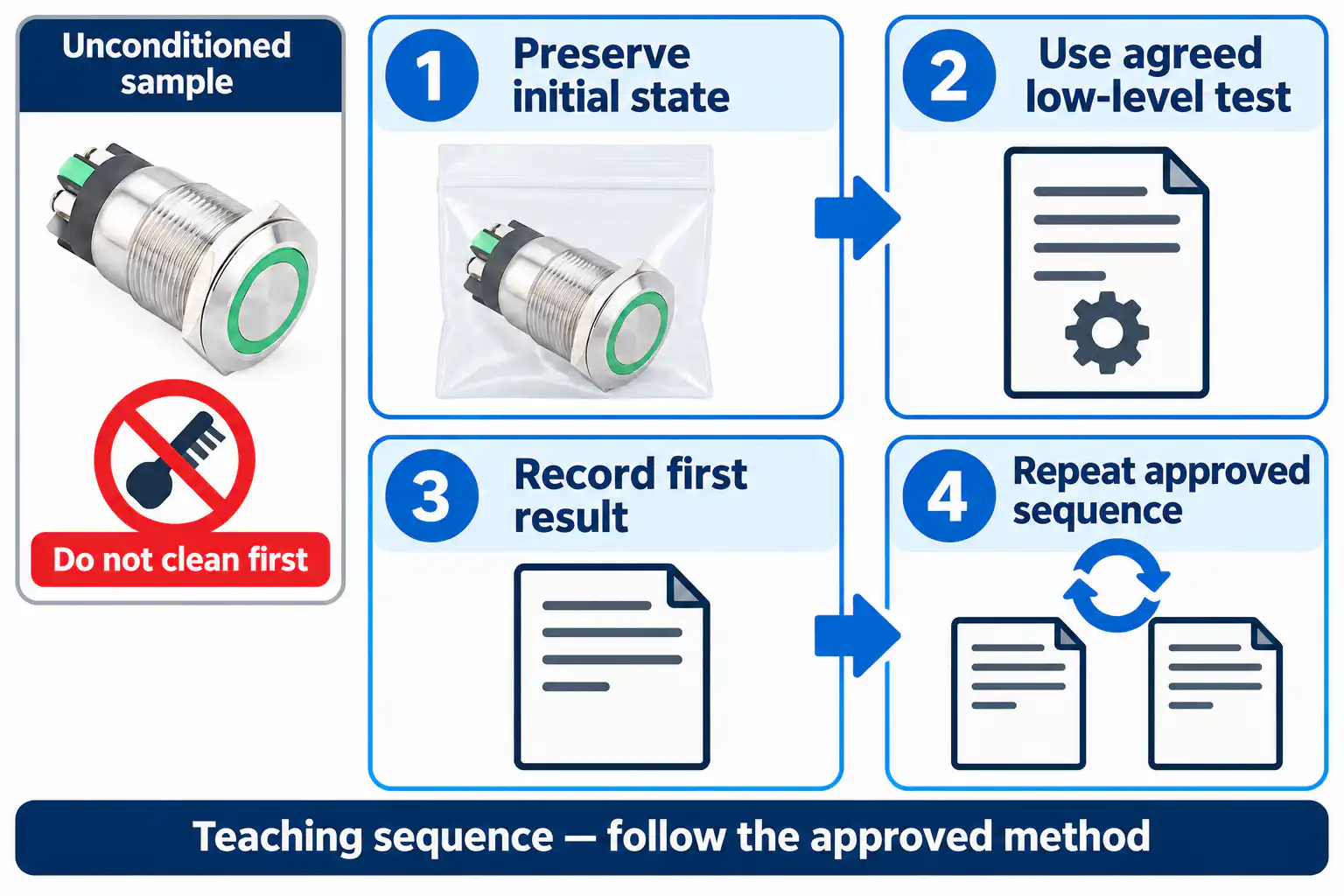

일부 조사에서는 표면 필름 또는 저수준 간헐성을 탐지하는 것을 목표로 합니다. 측정 목적에 앞서 더 높은 시험 에너지를 적용하면 접촉 표면이 변해 원래 증상이 숨겨질 수 있습니다. 전기 시험이나 반복적인 전환을 수행하기 전에 필요한 방법이 저수준 시험 또는 건식 회로 시험인지 결정하십시오.
ASTM B539 이 규격은 전기 연결부의 저항 측정에 대해 명시된 방법을 제시합니다. 이 규격의 범위는 해당 규격에 따라 해석되어야 합니다. 표준을 인용하는 것은 모든 스위치 테스트가 해당 규격을 준수한다는 것을 의미하지 않습니다. 전류 및 전압 한계, 조건 설정 및 평가를 정의하기 위해 해당 제품 사양과 합의된 절차를 사용하십시오.
모든 스위치 접점에 적합한 전압 시험 전류는 없습니다. 계기의 자동 범위는 자극 조건에 따라 달라질 수 있습니다. 계기의 사용 설명서에서 실제 전류 및 규격 준수 여부를 확인하십시오. 특히 계기를 비교하거나 저전압 회로를 조사할 때는 이러한 설정값을 기록해 두십시오. 이후 반복 시 이를 의미 있게 활용할 수 있도록 해당 설정값을 기록해 두십시오.
시험 문제와 방법을 일치시킵니다.
다음 표는 발명된 허용 범위를 부여하지 않고 일반적인 질문들을 구분합니다. 특정 제품 도면 또는 품질 협약에는 해당 수치 요건이 반드시 명시되어야 합니다.
| 시험문제 | 적절한 증거 | 일반적으로 잘못된 단축키 |
|---|---|---|
| 예정된 경로가 폐쇄되었나요? | 명시된 상태에서 제어된 연속성 검사 | 삑 소리를 정밀 저항 값으로 처리하기 |
| 조립된 경로가 저항 한계를 충족하나요? | 측정 프로브 경계 및 정해진 저항 방법 정의 | 다양한 터미널 위치에서 측정된 값을 비교하는 것 |
| 영상의 간헐적 결함이 존재하는가? | 컨디션 조절 전에 저수준의 방법을 동의했습니다. | 오류를 기록하기 전에 더 높은 부하를 반복해서 전환하는 것 |
| 터미널 연결이 저항을 증가시켰나요? | 별도 기록된 공동 및 조립 측정값 | 외부의 한 읽기에 따른 내부 접촉을 비난하다 |
| 시간이 지남에 따라 결과는 변했나요? | 반복 가능한 시험 장비 및 비교 가능한 시험 조건 | 무관한 계측값과 온도 조건의 비교 |
고립된 안정적인 조명을 준비하세요.
개별 샘플과 부품의 형상을 왜곡하지 않도록 지탱해 주는 장치를 사용하십시오. 액추에이터가 필요한 위치까지 자유롭게 이동할 수 있는지 확인하십시오. 설치 상태를 재현하기 위해 마운팅 너트가 필요하다면 승인된 마운팅 방법을 사용하십시오. 움직임을 막기 위해 접촉 하우징을 압박하는 대신 조임 장치를 직접 압착하십시오.
측정 전 과정에서 전기 연결부가 기계적으로 안정적으로 유지되어야 합니다. 나사 헤드에 밀착되는 클립은 측정 경계를 변경할 수 있으며, 가시적인 간헐적 접촉을 유발할 수 있습니다. 반복해서 위치할 수 있는 접점 사용. 결과에 나사, 단자 하드웨어 또는 연결된 도체가 포함되어 있는지 여부를 문서화하세요.
기구는 스위치와 별도로 점검 및 유지보수하십시오. 닳아버린 리드, 오염된 클립 및 느슨한 피팅 연결은 일괄 생산 방식이 아닌 스테이션에 따라 패턴을 생성할 수 있습니다. 수신된 부품에 갑작스러운 변동이 있는지를 판단하기 전에 적합한 기준을 사용하여 해당 역을 확인해야 합니다. 기준 검사는 기기 및 품질 시스템 요구 사항에 따라 수행되어야 합니다.
기록 상태, 정착 및 반복성
동의된 순서에 따라 스위치를 작동시키고 지정된 방법으로 판독 결과를 정착시켜야 합니다. 액추에이터가 고정되었는지, 잠겨 있거나 해제되었는지 기록합니다. 작동자의 힘이 재현성을 저해하는 경우, 다른 사람에게 판독 결과를 좋게 보이도록 눌러보라고 요구하는 대신 제어된 액추에이터 장치를 사용하십시오.
변화를 조사하는 목적이 있는 경우 개별 측정값을 보존하십시오. 평균값은 가끔 열려 있는 상태나 큰 오차값을 숨길 수 있습니다. 반복된 작업이 방법의 일부인 경우, 순서와 최종 값을 기록하십시오. 첫 번째 측정값을 조용히 버리지 마십시오. 이후 측정값은 더 낮기 때문입니다.
작은 전압 저하를 측정할 때 온도 차이와 계측 장치의 오차가 중요할 수 있습니다. 목적한 방법의 경우 샘플, 장치 및 계측 장치의 환경을 합리적으로 안정적으로 유지해야 합니다. 매우 작은 변화를 비교하려고 할 때 따뜻한 손가락으로 민감한 연결부를 계속해서 유지하는 것은 피해야 합니다. 까다로운 측정 시에는 승인된 실험실 방법으로 이러한 효과를 명시적으로 고려해야 합니다.
측정 반복성 배경 영상
이 NATA 강의에서는 평균값, 확산 및 반복 측정 방법을 보여줍니다. 접촉 저항 측정 데이터를 해석할 때 이를 참고로 사용하시기 바랍니다. 접촉 테스트 절차로 사용하지 마십시오. 반복 측정만으로는 기기 고정 결함, 교정 편향, 열전 효과 또는 접촉 상태 변화를 설명할 수 없습니다. 모든 수용 기준을 적용하기 전에 전체 방법과 불확도 평가에 대해 합의하십시오.
일관성이 없는 판독 결과를 체계적으로 해결하기
먼저 스위치를 적절한 참조기로 교체했을 때에도 불안정이 남아 있는지 확인합니다. 남아 있으면 해당 역을 조사해 보십시오. 만약 한 샘플을 사용한다면, 터미널 매핑, 액추에이터 위치 및 피팅 압력을 확인하십시오. 연결을 이동하기 전에 설정 사진을 찍어 원래의 관찰 결과를 보존하세요.
다음에는 절차에 따라야만 조립된 경로를 개별적으로 접근 가능한 연결로부터 분리합니다. 헐렁한 외부 단자는 내부 접촉 문제의 증상을 흉내낼 수 있습니다. 스위치를 분해하거나 청소하면 증거가 파괴될 수 있으므로, 이를 첫 번째 대처로 삼지 않는 것이 좋습니다. 내부 결함이 의심될 경우 샘플을 공급업체 검토를 위해 보관하십시오.
수신 시 저항값이 낮으면 최종 부하 조건에서 성능이 보장되지 않습니다. 부하 전환에는 저항 테스트가 재현하지 못하는 전류, 전압, 사용률, 온도 및 기계적 조건이 포함됩니다. 참고로 기계적 및 전기적 수명 저항치를 사용하여 지구력에 대한 주장을 하기 전에.
재현 가능한 수락 요건을 작성하세요.
유용한 요구사항은 전체 주문 코드, 측정 터미널, 스위치 상태, 계측 방법, 자극 조건, 조건 설정 순서, 환경 조건 등을 식별합니다. 그리고 한계를 정하십시오. 간헐적 측정값과 비정상값을 어떻게 처리하는지 설명하십시오. 공급자가 다른 장비를 사용한다면, 배송이 방법 차이로 거부되기 전에 그 차이를 비교하는 데 합의하십시오.
예시적인 계산을 위해, 20마이크로암페어의 제어 전류에서 측정된 2밀리볼트의 전압 저하가 R = V/I = 0.002/0.020 = 0.1옴을 제공합니다. 이 예는 단위에만 국한됩니다. 이는 권장 테스트 설정이나 ONPOW 저항 제한이 아니며, 전압은 알려지지 않은 납산 부품의 영향이 아닌 의도된 경로를 나타내야 합니다.
결과는 샘플의 성분 및 측정 날짜와 함께 보관하십시오. 기기 및 장비 식별자, 품질 시스템에 따라 필요한 교정 상태, 운영자 및 도면 개정 사항을 포함합니다. 결과가 미미할 경우, 판독값을 일치하는 수준으로 정정하기보다는 조직의 측정 불확도 및 의사결정 규칙을 적용하십시오.
결과를 실제 제어 회로에 연결합니다.
스위치는 명시된 저항 테스트를 충족할 수 있지만, 매우 작은 입력 신호 또는 다른 스위칭 주기에 적합하지 않을 수 있습니다. 제공업체에 실제 입력 전압, 전류, 스위칭 주파수 및 환경 조건에 대해 확인하십시오. 최대 전류 용량이 매우 높다고 해서 매우 낮은 전류에서도 안정성을 입증한다는 것을 과장해서는 안 됩니다.
The 푸시 버튼 접촉 블록 가이드 보다 광범위한 선택 질문에 대해 설명합니다. 구성 요청 시 ONPOW에 필요한 회로 조건, 단자도면, 수용 방법 및 예상 수명을 보내주세요. 운영자의 외모를 근거로 접촉 적합성을 추론하기보다는 완전한 조립물의 서면 확인을 요청하세요.
자주 묻는 질문
연결음이 접촉 저항을 수용하는 데 충분한가요?
아니요. 비프는 계량기의 시험 조건에서 나타내는 임계값입니다. 저항이 승인 요건인 경우 지정된 정량 방법을 사용하십시오.
4선식 측정은 모든 오류 원인을 제거하나요?
아닙니다. 올바르게 연결하면 리드 공진을 해결하지만, 조명기구 위치 선정, 접촉 상태, 오프셋, 온도 및 샘플 조작은 여전히 중요합니다.
보고하기 전에 높은 판독치를 지우는 것이 적절한가?
원래 관찰 결과를 보존하고 승인된 조사 절차를 따르십시오. 세척이나 반복적인 조작은 조사 대상의 상태를 변경할 수 있으므로, 허용된 경우 기록해야 합니다.
모든 푸시 버튼에 동일한 저항 제한을 사용할 수 있나요?
아닙니다. 정확한 조립을 위한 한계값과 방법을 사용하십시오. 서로 다른 단자 경로, 접촉 설계 및 테스트 조건은 직접 비교할 수 없는 결과를 생성할 수 있습니다.
