Een vrijloopdiode parallel aan een DC-relaisspoel biedt de spoelstroom een stroompad nadat de driver is uitgeschakeld, waardoor de uitschakelspanning die het besturingscircuit ondervindt, wordt beperkt. Bij de gebruikelijke configuratie is de diode in sperrichting gepolariseerd wanneer de spoel wordt bekrachtigd en geleidt deze tijdens de uitschakeltransiënt. Dit principe bepaalt geen specifiek diodenummer, rechtvaardigt geen aannames over de polariteit en beschermt de schakelcontacten van het relais niet automatisch. Selecteer de onderdrukkingsmethode op basis van de exacte spoel, driver en machinevereisten, inclusief de uitschakeltijd. Deze gids behandelt onderdrukking van DC-spoelen; een eenvoudige vrijloopdiode mag niet worden beschouwd als een universele oplossing voor een AC-spoel.
Wat verandert er wanneer een DC-spoel wordt uitgeschakeld
Een relaisspoel slaat energie op in haar magnetische veld zolang er stroom doorheen loopt. Wanneer het besturingscircuit deze stroom onderbreekt, genereert de spoel een spanning die zich verzet tegen de snelle stroomverandering. Zonder een geschikt stroompad of een geschikte spanningsbegrenzing kunnen de driver en het omliggende circuit worden blootgesteld aan een uitschakeltransiënt die hoger is dan de ontwerper heeft bedoeld.
Een vrijloopdiode biedt na het uitschakelen een recirculerend stroompad rond de spoel. Hierdoor wordt de spanningspiek verminderd, maar verandert ook de manier waarop de opgeslagen energie wordt afgevoerd. Het relais schakelt niet noodzakelijkerwijs onmiddellijk uit wanneer de controller het aansturingssignaal verwijdert. Er moet rekening worden gehouden met zowel het elektrische gedrag van de spoel als het mechanische uitschakelgedrag van het relais.
De toepassingsnotitie van Texas Instruments over’ het uitschakelen van inductieve belastingen maakt onderscheid tussen een klemcircuit bij de schakelaar, een klemcircuit bij de belasting en een vrijloopstroompad. De voorbeelden hebben betrekking op halfgeleidervermogenschakelaars. Ze helpen bij het begrijpen van energiebeheer, maar bieden geen goedgekeurd onderdrukkingsonderdeel of specificatie voor de uitschakeltijd van een ONPOW-relais.
Maak onderscheid tussen de spoelaansturing en de schakelcontacten
Het spoelcircuit bedient het relaismechanisme. Het schakelcontactcircuit schakelt een ander elektrisch circuit. Een diode die parallel aan de spoel is geplaatst, beïnvloedt de uitschakeltransiënt van die spoel; deze regelt niet automatisch de inductieve energie van een motor, solenoïde of andere belasting die via de contacten wordt geschakeld.
Een besturingsuitgang kan bijvoorbeeld een DC-relaisspoel aansturen, terwijl de relaiscontacten een AC-belasting schakelen. Voor de spoel kan DC-onderdrukking nodig zijn, terwijl de belasting een afzonderlijke beoordeling aan de contactzijde vereist. Het gebruik van één diode op de spoel vormt geen bewijs dat het AC-contactcircuit beschermd is of dat de nominale belastingswaarde geschikt is.
Gebruik de handleiding voor het aansluitschema van een elektromechanisch relais om deze twee circuits te onderscheiden. Zie voor het afzonderlijke probleem met de belastingscontacten vonkvorming en onderdrukking van relaiscontacten. Door de onderwerpen gescheiden te houden, voorkomt u dat het juiste onderdeel aan het verkeerde deel van het circuit wordt toegewezen.
Lees het exacte polariteits- en onderdrukkingsschema
Een conventionele diode over een DC-spoel is zo gericht dat deze tijdens normale bekrachtiging geen stroom geleidt. In deze conventionele schakeling bevindt de kathode zich aan de positieve zijde en de anode aan de negatieve zijde. Dit is een beschrijving van de topologie van die schakeling, geen aansluitinstructie voor een niet-geïdentificeerd relais, een relaisvoet of een driver.
Controleer of de spoel of relaisvoet al een diode, indicator, weerstand, gelijkrichter of ander onderdrukkingscomponent bevat. Ingebouwde componenten kunnen polariteitsvereisten met zich meebrengen die bij een kale spoel niet zouden gelden. Een vervangend onderdeel met dezelfde vorm van de relaisvoet kan elektrisch anders zijn. Volg het exacte interne schakelschema en de actuele instructies van de fabrikant.
Leid de polariteit niet af uit de draadkleur, de positie van de spoelpinnen of een afbeelding van een ander relais. Controleer de kijkrichting van het aansluitaanzicht en de bestelcode. Het aansluiten van de voedingsspanning op een verkeerd gepolariseerde diode kan een ongewenst stroompad veroorzaken en de driver of beveiligingscomponenten beschadigen. Deze onzekerheid moet door een circuitbeoordeling worden opgelost voordat de spanning wordt ingeschakeld.

Vergelijk onderdrukkingsmethoden op basis van hun effect
De volgende tabel is bedoeld als hulpmiddel bij de beoordeling door een gekwalificeerde circuitontwerper. De tabel bevat geen componentwaarden of goedgekeurde bedradingsinstructies voor een specifiek relais. De geschiktheid hangt af van de energie in de spoel, de limieten van de driver, de vereisten voor het afvallen van het relais en de documentatie van de apparatuur.
| Aanpak | Belangrijkste te beoordelen doel | Belangrijkste afweging | Benodigde informatie |
|---|---|---|---|
| Eenvoudige diode over een DC-spoel | Een recirculatiepad bieden bij het uitschakelen | De spoelstroom kan zo langzaam afnemen dat dit de afvaltijd beïnvloedt | Spoelgegevens, driverlimieten, polariteit en vereist afvalgedrag |
| Klemcircuit met hogere spanning | De transiënt begrenzen op een ontworpen klemniveau | Een hogere spanning kan de energieafvoer en de belasting van de driver veranderen | Maximale transiënte nominale waarde, klemtolerantie, pulsenergie, timing |
| Door de fabrikant geïntegreerde onderdrukking | Gebruik het circuit dat voor de exacte assemblage is gespecificeerd | De polariteit of het uitschakelgedrag kan afwijken van dat van een losse spoel | Intern schema, goedgekeurde voeding, compatibiliteit van vervangingsonderdelen |
| Geen aanvullende externe onderdrukking | Vertrouw op een reeds gevalideerde driver- of assemblageconfiguratie | Moet worden ondersteund door documentatie en tests, niet door gemaksoverwegingen | Specificatie voor driverbeveiliging en volledige circuitvalidatie |
Een hoger klemmingsniveau is niet automatisch beter, en een lagere spanningspiek is niet het enige acceptatiecriterium. Een ontwerp kan een snelle uitschakeling, een bepaald gedrag bij het openen van de belastingscontacten of beperkingen op de door de driver afgevoerde energie vereisen. Kies de volledige configuratie op basis van deze vereisten in plaats van de goedkoopste diode op het oog te selecteren.
Specificeer stroom, spanning, energie en herhalingsfrequentie gezamenlijk
De diode moet bestand zijn tegen normale circuitomstandigheden en de stroom die tijdens het uitschakelen vloeit. Het vermogen om sperspanning te weerstaan, de doorlaatstroomcapaciteit, het pulsvermogen, de thermische omstandigheden en de relevante transiënte limieten zijn allemaal van belang. De circuitontwerper heeft daarnaast informatie nodig over de spoelstroom, de inductantie of de opgeslagen energie indien beschikbaar, de bedrijfsfrequentie en de omgevingsomstandigheden.
Er is geen universeel diode-onderdeelnummer voor elke DC-relay. Een component die vaak wordt gebruikt in een kleine hobbycircuits kan ongeschikt zijn voor een andere spoel, duty cycle, driver of geïnstalleerde omgeving. Omgekeerd lost het kiezen van een fysiek groter onderdeel niet automatisch polariteit, transiëntenergie of vrijgavetijd-vereisten op.
Als de vereiste spoel-energiegegevens niet worden gepubliceerd, vraag dan de leverancier van de relais of driver naar de beoogde onderdrukkingsregeling en de voorwaarden die voor de timing specificaties worden gebruikt. Maak geen inductiewaarde op basis van een productfoto. Een gemeten spoelweerstand alleen beschrijft niet volledig de uitschakeltransiënt of het vrijgavetijdgedrag van het samengestelde relais.
De uitschakeltijd maakt deel uit van de toepassingsvereisten
Een flyback-pad maakt het mogelijk dat de stroom blijft bestaan nadat het inschakelcommando verdwijnt. Het resulterende magnetische veld kan de vrijgave van de armatuur vertragen ten opzichte van een niet-onderdrukt of anders onderdrukte schakeling. Het daadwerkelijke effect hangt af van de spoel, klem, driver en relaismechanisme. Gebruik de exacte testomstandigheden voor alle gepubliceerde timinggegevens.
Die vertraging kan belangrijk zijn wanneer een relaiscontact een procesvolgorde, een permissie of het commando van een ander apparaat regelt. Bevestig de vereiste volgorde en timing van acties. Vervang geen onderdrukkingsmodule tijdens onderhoud en ga er niet van uit dat het mechanische relais zich identiek zal gedragen omdat het nog steeds klikgeluiden maakt en in de socket past.
Een onderdrukkingsontwerp bepaalt ook niet de veiligheidsprestatie van de machine. Als het vrijgavetijdgedrag bijdraagt aan een beschermende functie, moet het verantwoordelijke ontwerp- en validatieproces dit beoordelen volgens de toepasselijke eisen. Een gewoon relais en een generieke diode vormen geen volledig veiligheidssysteem.
Controleer het ONPOW-model en de opgegeven nominale waarden
De OPPOW ORJ1SL productpagina lijst model-specifieke weerstandcontactbeoordelingen en aparte spoelgerelateerde kenmerken. Die contactbeoordelingen selecteren geen flyback-diode. Verkrijg de exacte spoelvoedingscode, interne schakeling, driverinterface en onderdrukkings- of socketdetails voor het te bestellen apparaat.
De productpagina vermeldt een bedrijfstijdwaarde, maar een bedrijfstijd is niet hetzelfde als een vrijgavetijd onder een bepaalde onderdrukkingsregeling. Converteer die gepubliceerde waarde niet naar een beloofde uitschakelprestatie. Vraag naar het vrijgavetijdgedrag en de toepasselijke meetomstandigheden als timing belangrijk is voor de toepassing.
De hier gefotografeerde relais is losgekoppeld. De aparte diode is een illustratief onderdeel, geen geselecteerd onderdeelnummer en geen bedradingsinstructie. Noch de afbeelding noch een zichtbare spoelspanningsmarkering bewijzen dat elk relais dat onder dezelfde familie naam wordt verkocht, die spanning of onderdrukkingsconfiguratie gebruikt.
Voor de context van normen, IEC 61810-1 behandelt elektromechanische elementaire relais. Het keurt geen specifieke onderdrukkingscircuits goed door associatie. Gebruik de actuele productdocumentatie en de normen die van toepassing zijn op de volledige apparatuur.

Controleer een bestaand circuit voordat u een extra diode toevoegt
Begin met het goedgekeurde schema en volledige bestelcodes. Identificeer de controller-uitgang, spoelvoeding, spoelterminals, socketaccessoires, indicatoren en eventuele klemmen die al aanwezig zijn. Een tweede onderdrukkingscomponent kan het bestaande circuit wijzigen in plaats van het simpelweg te verbeteren. Bevestig dat de leverancier de voorgestelde regeling toestaat.
Inspecteer en meet alleen volgens de vereiste veilige werkwijze. 29 CFR 1910.333 biedt de context van elektrische werkzaamheden in Nederland, inclusief de-energiseren en verificatie. Een relaisspoelcommando dat Uit staat, is op zichzelf geen bewijs dat de apparatuur is gede-energiseerd.
Wanneer ingebruikname is toegestaan, registreer dan het driver-commando, het vrijgavetijd van het relais en de relevante machine-respons met geschikte methoden. Een handmeter kan een stabiele spanning tonen terwijl een korte transiënt ontbreekt. Het testplan moet passen bij de signalen die worden geëvalueerd en de kwalificaties van het personeel. Prik niet in de geëlektrificeerde apparatuur alleen om een voorbeeld van een internetcircuit te bevestigen.
Neem de onderdrukkingsmethode op in de vervangings- en inkoopdocumentatie
Vraag de exacte spoelcode, nominale voedingssoort, toegestane bedrijfsbereik, spoelbehoefte, interne onderdrukking, polariteit, socketcompatibiliteit, driververeisten en vrijgavetijdcondities. Voeg de beoogde schakeldienst en relevante milieubeperkingen toe. Deze informatie is nuttiger dan een algemene aanvraag voor een beschermd relais.
Voor een latere vervanging, bewaar zowel de relais- als de onderdrukkingsmodule-identiteiten. Registreer eventuele goedgekeurde klemwijzigingen met de revisie van het schema en geverifieerde timingresultaten. De relaisselectiegids dekt de bredere specificatie. Voor model-specifieke informatie, neem contact op met ONPOW met de daadwerkelijke spoel en driver toepassing.
Educatieve video

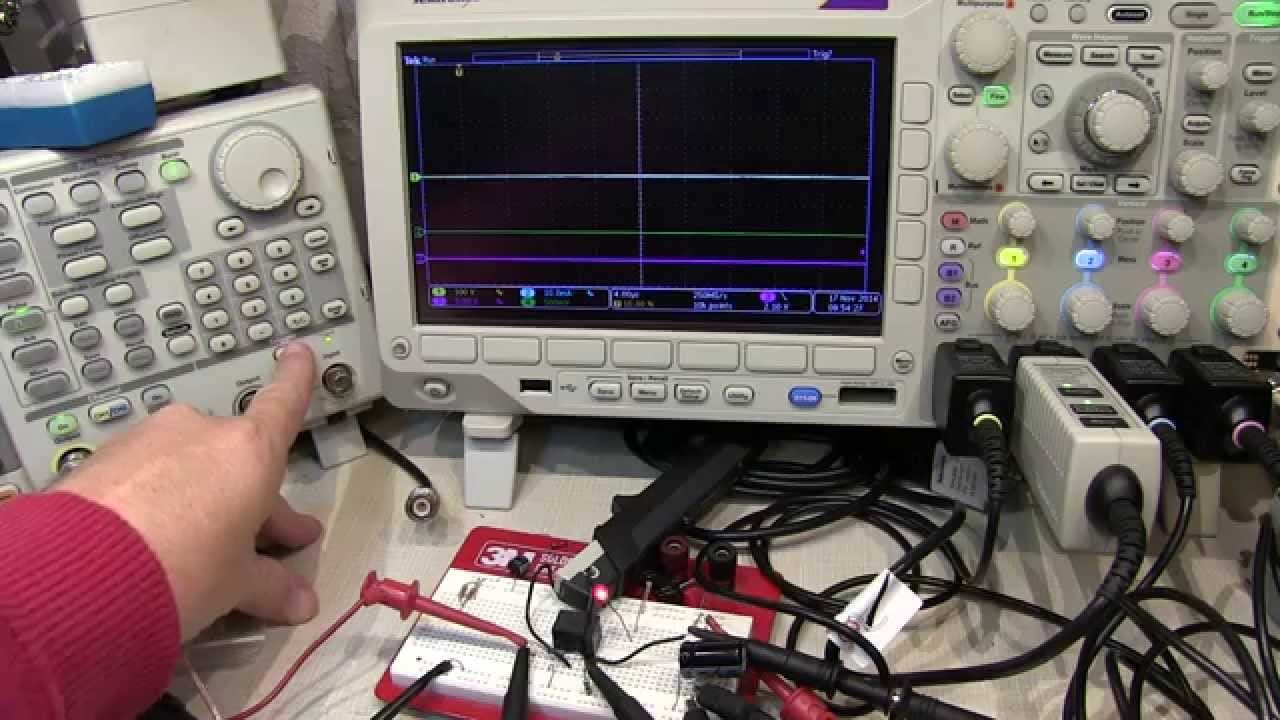

#183: Waarom diodes worden gebruikt rond relaisspoelen: Terug naar de basis over flyback- of snubberdiodes door w2aew. Deze tutorial legt DC inductief uitschakelen uit. Het keurt geen AC-spoelonderdrukker, een specifieke diode, of een ONPOW-circuit goed. Open de video op YouTube.
Veelgestelde vragen
Beschermt een flyback-diode de geschakelde belastingcontacten van het relais?
Niet automatisch. Een spoeldiode beschermt het spoelcircuit. Voor een inductieve belasting die door de contacten wordt geschakeld, is een afzonderlijke toepassingsbeoordeling vereist.
Kan ik een eenvoudige vrijloopdiode gebruiken voor een AC-spoel?
Beschouw dit niet als een universele oplossing voor wisselstroom (AC). Controleer de exacte AC-spoel, de aansturing en de door de fabrikant goedgekeurde ontstoringsmethode.
Waarom kan een diode de afvaltijd van een relais veranderen?
Het recirculatiepad zorgt ervoor dat de spoelstroom en het magnetische veld blijven bestaan nadat het aanstuursignaal is beëindigd. De exacte timing is afhankelijk van het volledige circuit en het relais.
Kan ik de diode kiezen op basis van de contactstroomrating van het relais?
Nee. De nominale contactstroom beschrijft een ander elektrisch stroompad. Voor de keuze van een diode zijn gegevens over de spoel en de aansturing, het transiënte gedrag en de bedrijfsomstandigheden vereist.
Wat als de fitting al een ontstoringsmodule bevat?
Lees het interne diagram en de documentatie voordat je iets toevoegt of vervangt. Ingebouwde onderdrukking kan polariteit- en timingvereisten opleggen.
