Datum: okt-25-2026

Compatibiliteit van vervanging van drukknopschakelaars hangt af van de volledige samenstelling en de elektrische belasting, niet alleen van de diameter van het montagemaatje. Vergelijk de originele bestelcode met de voorgestelde vervanging op actie, contacten, elektrische ratings, verlichting, terminals, montage en omgeving. Documenteer elk verschil en verkrijg de benodigde technische goedkeuring vóór installatie. Een vervanging die in het paneel past of een continuïteitstest doorstaat, kan nog steeds het gedrag van de machine veranderen. Deze gids biedt een volledige apparaatvergelijking en uitrolworkflow; het verklaart geen universele uitwisselbaarheid tussen merken of goedkeuringen voor vervangingen in noodstops of andere veiligheidsfuncties.

Stel de originele samenstelling vast voordat u op zoek gaat naar vervangers

Begin met de tekening van de apparatuur, onderdelenlijst en onderhoudsgeschiedenis. Documenteer de volledige identiteit van de geïnstalleerde knop, inclusief suffixen en eventuele apart geleverde operator, houder, contactblok, verlichtingsmodule en connector. Een productfamilienaam kan meerdere configuraties omvatten. Als markeringen onvolledig zijn, bewaar dan foto's en vraag de fabrikant of de bouwer van de apparatuur om de identiteit op te helderen voordat u bestelt.

Beschrijf de reden voor vervanging. Een beschadigde operator, intermitterend contact, niet-beschikbare reserveonderdelen en geplande paneelherziening zijn verschillende situaties. Als de oude samenstelling faalde omdat de installatie ongeschikt was, kan het kopen van een schijnbaar gelijkwaardig onderdeel de storing herhalen. Documenteer de storing en eventuele bekende omgevings- of mechanische veranderingen zonder te veronderstellen dat de knop zelf de machinefout heeft veroorzaakt.

De ONPOW ring-LED schroef-terminal drukknop is een voorbeeld van een specifiek productvraagdoel. Het uiterlijk aan de voorkant is nuttig voor identificatie, maar compatibiliteit vereist de exacte modeldocumentatie. Leid geen actie, contactmateriaal, elektrische belasting of verlichtingsspanning af van een groene ring of roestvrijstalen kop.

Vergelijk operatoractie en contactgedrag

Bepaal of de bedoelde bediening momentaan, vastgezet of anderszins geconfigureerd is. Documenteer de normale toestand en het resultaat van activering, ontkoppeling en eventuele resetactie. Een vaste vervanger kan een bedieningsvolgorde wijzigen die een momentaan commando verwacht. Een vergelijkbare actuator is daarom onvoldoende bewijs, zelfs wanneer deze dezelfde positie op het paneel inneemt.

Vergelijk contactaantallen, normale toestand, gemeenschappelijke verbindingen en eventuele vereiste contactvolgorde. Koppel de circuitfunctie aan de gedocumenteerde contactopstelling in plaats van de terminals op basis van hun fysieke positie toe te wijzen. Terminalnummering kan verschillen tussen samenstellingen. Bewaar de originele draadidentificaties en een goedgekeurde terminal-naar-terminal mapping als aparte documenten; foto's alleen tonen mogelijk niet alle verbindingen duidelijk.

Veiligheidsgerelateerde apparaten vereisen het specifieke vervangings- en validatieproces van de apparatuur. Een algemene vervangingschecklist kan niet de vereiste veiligheidsprestatie, mechanische actie of systeemcompatibiliteit vaststellen. Houd zo'n voorstel voor de verantwoordelijke ontwerper. Verlaag een noodstop- of beschermingsfunctie niet tot een gewone bedieningsknop omdat de montagematen toevallig overeenkomen.

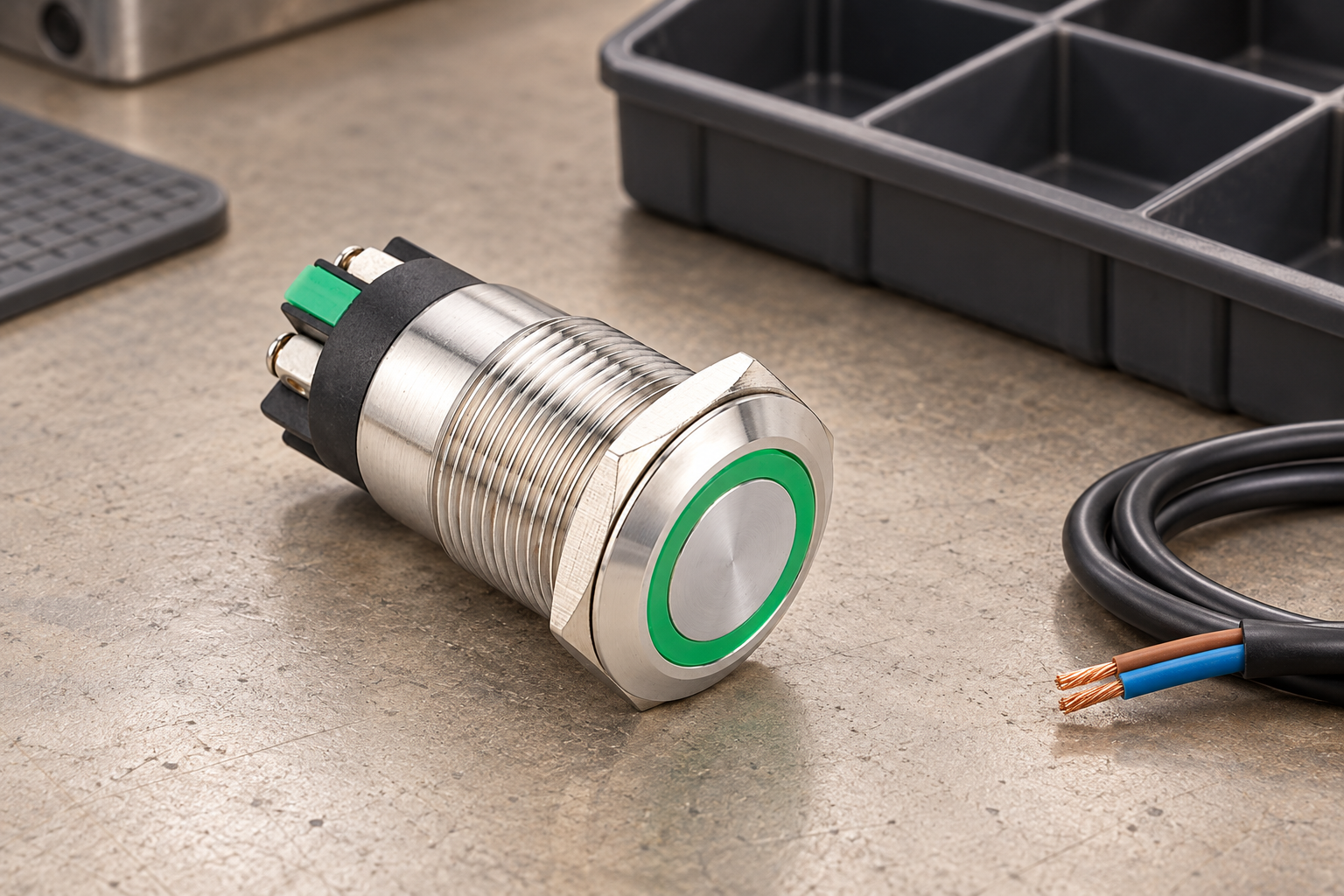

ONPOW ONPOW6122F-11/S — original manufacturer product photograph
Gerelateerd constructievoorbeeld ter vergelijking: ONPOW GQ25-L-11E/S. Stem af op het bestelde model en de huidige tekening; deze foto bevestigt geen uitwisselbaarheid, schakelingaansluitingen, milieucertificeringen of testresultaten.

Maak een volledige vervangingsvergelijking

Gebruik een vergelijkingsrecord met bewijsverwijzingen, niet alleen overeenkomende vinkjes. Elk item moet de bron documenten en revisie voor de originele en voorgestelde onderdelen identificeren. Ontbrekende informatie is een beoordelingspunt, geen veronderstelde overeenkomst. De onderstaande tabel is kwalitatief; numerieke beoordelingen en toleranties moeten afkomstig zijn van de daadwerkelijke onderdelen en schakeling documentatie.

Vergelijkingsgebied Originele vereiste om vast te leggen Vervangingsbewijs Verschil dat beoordeling vereist
Bedieningshandeling Commando bij indrukken, loslaten en resetten Exacte configuratiebeschrijving Momentane versus onderhouden actie
Contacten Normale toestand, hoeveelheid en volgorde Contacttabel en aansluitingschema Verschillende mapping of schakelschema
Elektrische belasting Werkelijke schakelkracht, stroom en belasting Beoordelingen voor de toepasselijke belasting Alleen een niet-gerelateerde maximale beoordeling komt overeen
Verlichting Voeding, polariteit en bedoelde betekenis Lamp specificaties en bedrading informatie Verschillende lampvoeding of aansluiting
Installatie Uitschakeling, paneelstapel, diepte en positioneringskenmerken Afbeeldingschema en montage-instructies Nieuwe storing of gewijzigde afdichtingsregeling
Milieu Blootstelling en onderhoudscondities Productlimieten en goedkeuring voor toepassing Ontbrekende bewijsvoering voor reiniging of installatie
Vrijgave Vereiste machineverificatie en autorisatie Goedgekeurd testverslag Oplossend gedrag of documentatiewijziging

Gebruik het record om te bepalen of het voorgestelde onderdeel een gelijkwaardige vervanging is of een technische wijziging. Een verschil maakt een onderdeel niet automatisch onbruikbaar, maar verhindert een ongebruikelijk claim dat de vervanging direct is. De beslissing moet traceerbaar blijven naar de persoon die bevoegd is deze goed te keuren.

Controleer de elektrische belasting buiten de stroomsterkte van de koptekst

Lees de circuitvereiste en productbeoordeling samen. De spanning, AC of DC voeding, belastingkenmerken, schakelfrequentie en vereiste levensduur kunnen van belang zijn. Een grotere hoofdstroom bewijst niet de geschiktheid voor de daadwerkelijke besturingsbelasting. Het voorgestelde onderdeel moet gekwalificeerd zijn voor de relevante toepassing in plaats van beoordeeld te worden op basis van een enkel nummer op een distributeurpagina.

Lage-energie ingangen vereisen speciale aandacht. Een vervanging kan voldoen aan een maximale rating terwijl er geen bewijs is voor de vereiste signaalbelasting. De aparte minimale schakellastgids adressen die vragen stellen. Bevestig eventuele fabrikantenlimieten en toepassingsvalidatievoorwaarden; kopieer geen numerieke limieten van een andere schakelaarfamilie of een voorbeeld van een concurrerende fabrikant.

Als een meting onderdeel is van acceptatie, definieer dan wat het bewijst. Een continuïteitsgeluid kan een contactstatus identificeren op een geschikt geïsoleerd monster, maar het bevestigt niet alle elektrische prestaties of duurzaamheid. Geef de goedgekeurde methode, instrumenten, monstersituaties en acceptatiecriteria aan. Houd een onzekere uitkomst in plaats van het testenergie te verhogen of het apparaat herhaaldelijk te bedienen totdat het als bevredigend wordt beschouwd.

Behandel verlichting als een aparte compatibiliteitscontrole

Een verlichte knop combineert een operatorfunctie met een indicatiefunctie. Identificeer de werkelijke lampvoeding, toegestane spanning, AC- of DC-vereisten, polariteit waar relevant en terminalaansluiting. Stem ook af op de bedoelde indicatie. Een groen licht dat nu een commando volgt in plaats van de bevestigde toestand van de apparatuur, kan de interpretatie door operators van de machine veranderen.

Gebruik de polarititeitsgids voor drukknoppen bij het scheiden van contactgedrag van de verlichtingsgroep. Ga niet uit van de veronderstelling dat elke aansluiting tot hetzelfde circuit behoort. Ook mag het aantal connectorpinnen van een vervangend onderdeel niet worden gebruikt als universeel bedradingsschema. Verkrijg de exacte aansluitinformatie voor beide assemblages voordat u een mapping maakt.

Als de voorgestelde lampkenmerken verschillen, documenteer dan de interfacebeoordeling met de controlleruitgang of voeding. Dit artikel biedt geen universeel weerstands-, polariteits- of driveradvies. Een geaccepteerde vervanging moet onder het goedgekeurde apparatuurtestplan worden gecontroleerd, inclusief de beoogde normale, commando- en foutcondities waar de toepassing dat vereist.

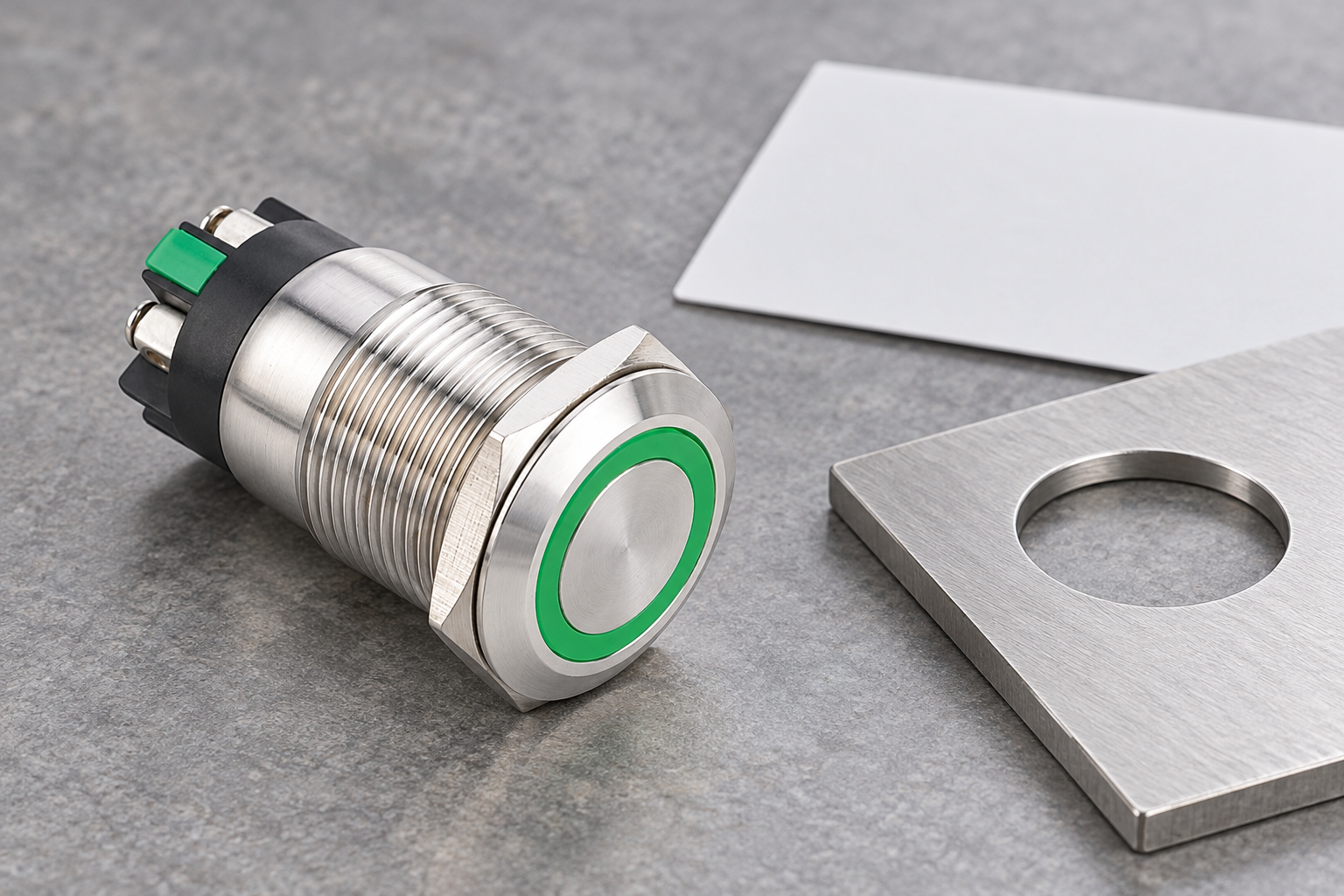

ONPOW LAS1-AWJ-11/ — originele productfoto van de fabrikant
Gerelateerd constructievoorbeeld ter vergelijking: ONPOW GQ25-L-11E/S. Stem af op het bestelde model en de huidige tekening; deze foto bevestigt geen uitwisselbaarheid, schakelingaansluitingen, milieucertificeringen of testresultaten.

Verifieer de geïnstalleerde behuizing en aansluitmethode

Vergelijk de afgewerkte uitsparing, het paneeldiktemaat, anti-rotatiefuncties, afdichtingsindeling en montagehardware. Twee producten die een nominale montagemaat delen, kunnen verschillende positioneringsvereisten of achterruimte hebben. Vergroot of vorm de bestaande opening niet als een informele onderhoudsaanpassing. Dergelijk werk vereist de juiste paneeltekening en wijzigingsgoedkeuring.

Bekijk de ruimte achter het paneel met de daadwerkelijke kabelboom. Een korter schakellichaam kan nog steeds een moeilijke draadbocht veroorzaken als de aansluitingen in een andere richting wijzen. Controleer de service-toegang en eventuele bewegende deurroute. De paneeldikte en montage-stapgids dekt de kleminterface; compatibiliteit vereist ook voldoende ruimte voor verbindingen en geautoriseerd onderhoud.

Een verandering van schroefaansluitingen naar soldeer- of stekkerverbindingen is zowel een proceswijziging als een onderdeelwijziging. Het kan verschillende gereedschappen, geleidervoorbereiding, kabelboomonderdelen en inspectiegegevens vereisen. Bevestig de toegestane condities voor geleiders en connectoren voor de vervanging. Hergebruik niet zomaar een oude verbindingsonderdeel omdat het lijkt te vergrendelen op de nieuwe assemblage.

Bewaar de behuizing en onderhoudsgrens

Vergelijk de milieufactoren van de geïnstalleerde assemblage, inclusief de voorzijde en achterzijde. De beschermingsclassificatie van een component geldt onder de gespecificeerde omstandigheden; deze wordt niet automatisch overgedragen naar een gewijzigd paneel. De IEC 60529-publicatie biedt het raamwerk voor behuizingsbescherming, terwijl de daadwerkelijke productdocumentatie de relevante installatievereisten vaststelt.

Controleer reiniging, temperatuur en andere blootstellingscondities apart. Een materiaal- of afwerkingswijziging kan een nieuwe reinigingscontrole vereisen, zelfs wanneer de nominale beschermingsclassificatie van het product ongewijzigd blijft. De onderhoudsdocumentatie van de apparatuur moet de geaccepteerde omstandigheden en eventuele beperkingen aangeven. Vermijd brede beloftes dat een vervanging “waterdichter” of “duurzaam” is zonder vergelijkbaar bewijs.

Het installatiewerk zelf vereist een veilig plan. HSE’s richtlijnen voor elektrisch apparatuurwerk behandelen planning en veilige isolatie. Gebruik bekwame medewerkers en de geautoriseerde procedure van de apparatuur. Het verwijderen van een bedieningsapparaat is geen gelegenheid om geïmproviseerd energiek faultfinding uit te voeren of een interlock te omzeilen om de productie voort te zetten.

Valideer de vervanging en werk de gecontroleerde gegevens bij

Verifieer vóór heringebruikname de geïnstalleerde identiteit, montage, bedrading, operatoractie en indicatie volgens het goedgekeurde plan. Voer de vereiste machine-responscontroles uit onder gecontroleerde omstandigheden. De persoon die de reparatie vrijgeeft, moet het testresultaat kunnen koppelen aan de exacte vervanging en revisie van de apparatuur. Een informele verklaring dat “het werkt” is geen nuttige lange termijn registratie.

Noteer alle geaccepteerde verschillen en de basis voor goedkeuring. Werk de onderdelenlijst, bedradingdocumentatie, reservevoorraadinformatie en onderhoudsinstructies bij indien nodig. Maak duidelijk onderscheid tussen een goedgekeurd vervangingsonderdeel en een kandidaat die wacht op beoordeling. Anders kan een niet-goedgekeurd proefonderdeel in het inkoopproces terechtkomen en herhaaldelijk worden besteld alsof het vaste voorraad is.

Voor een ONPOW-compatibiliteitsvraag, stuur de originele volledige code, voorgesteld model, circuitbelasting, contacttabel, lampvoeding, paneeltekening en foto's. Vraag om schriftelijke verduidelijking van de mogelijkheden en verschillen van componenten. De eigenaar van de apparatuur of de verantwoordelijke ontwerper moet vervolgens de aanvraag en het vrijgaveproces goedkeuren. Een goed voorbereide vergelijking maakt die beslissing sneller en vermindert giswerk tijdens de reparatie.

Voor de bredere installatiecontext, zie de ontwerpgids voor drukknoppanelen. De lay-out en verificatieprincipes vullen dit artikel aan; de specifieke acceptatiecriteria behoren nog steeds tot de goedgekeurde apparatuurdocumentatie.

Veelgestelde vragen

Betekent dezelfde montagegatgrootte een directe vervanging?

Nee. Controleer de volledige montageconfiguratie, de bedieningswijze, het contactgedrag, de elektrische belastbaarheid, de verlichting, de aansluitklemmen en de omgevingsomstandigheden. Een overeenkomstige nominale diameter bewijst slechts dat één onderdeel van de vergelijking overeenkomt.

Is een hogere stroomclassificatie altijd een betere vervanger?

Nee. De nominale waarde moet geschikt zijn voor de daadwerkelijke circuitomstandigheden, en voor toepassingen met signalen met een laag energieniveau kan afzonderlijk bewijs nodig zijn. Vergelijk de relevante specificaties in plaats van simpelweg de hoogste stroomwaarde te kiezen.

Kan een verlichte knop worden bedraad door overeenkomende terminalposities?

Ga niet uit van gelijke terminalposities. Gebruik de exacte contact- en lampaansluitingen en een goedgekeurde mapping. Contact- en verlichtingscircuits kunnen verschillende vereisten hebben.

Kan deze checklist een noodstopvervanging goedkeuren?

Nee. Noodstop en andere veiligheid-gerelateerde vervangingen vereisen de specifieke technische goedkeuring en validatie van de apparatuur. Deze algemene checklist helpt bij het organiseren van informatie, maar kan niet de systeemveiligheid compatibiliteit vaststellen.
