DPDT Key Switch Wiring for Two-Circuit Control

DPDT Key Switch Wiring for Two-Circuit Control

Date: Sep-21-2026

A Przełącznik kluczykowy DPDT Obsługuje dwa elektrycznie oddzielne pola przełączające z jednego kluczykowego napędu. Każde pole ma wspólny kontakt, który przełącza się między dwoma pozycjami, więc całe urządzenie zwykle wymaga zweryfikowanego układu kontaktów z sześcioma terminalami. W kontroli przemysłowej może to upoważniać dwa skoordynowane sygnały niskiego napięcia, zapewniać uzupełniające wejścia do sterownika lub zmieniać dwie niezależne ścieżki sterowania razem. Nie należy podłączać na podstawie ogólnego obrazu z internetu: zidentyfikuj oba pola, oba wspólne, każde przełączenie, działanie z utrzymaniem lub powrotem sprężynowym oraz dokładną pozycję usunięcia klucza na podstawie diagramu producenta i testu ciągłości bez zasilania.

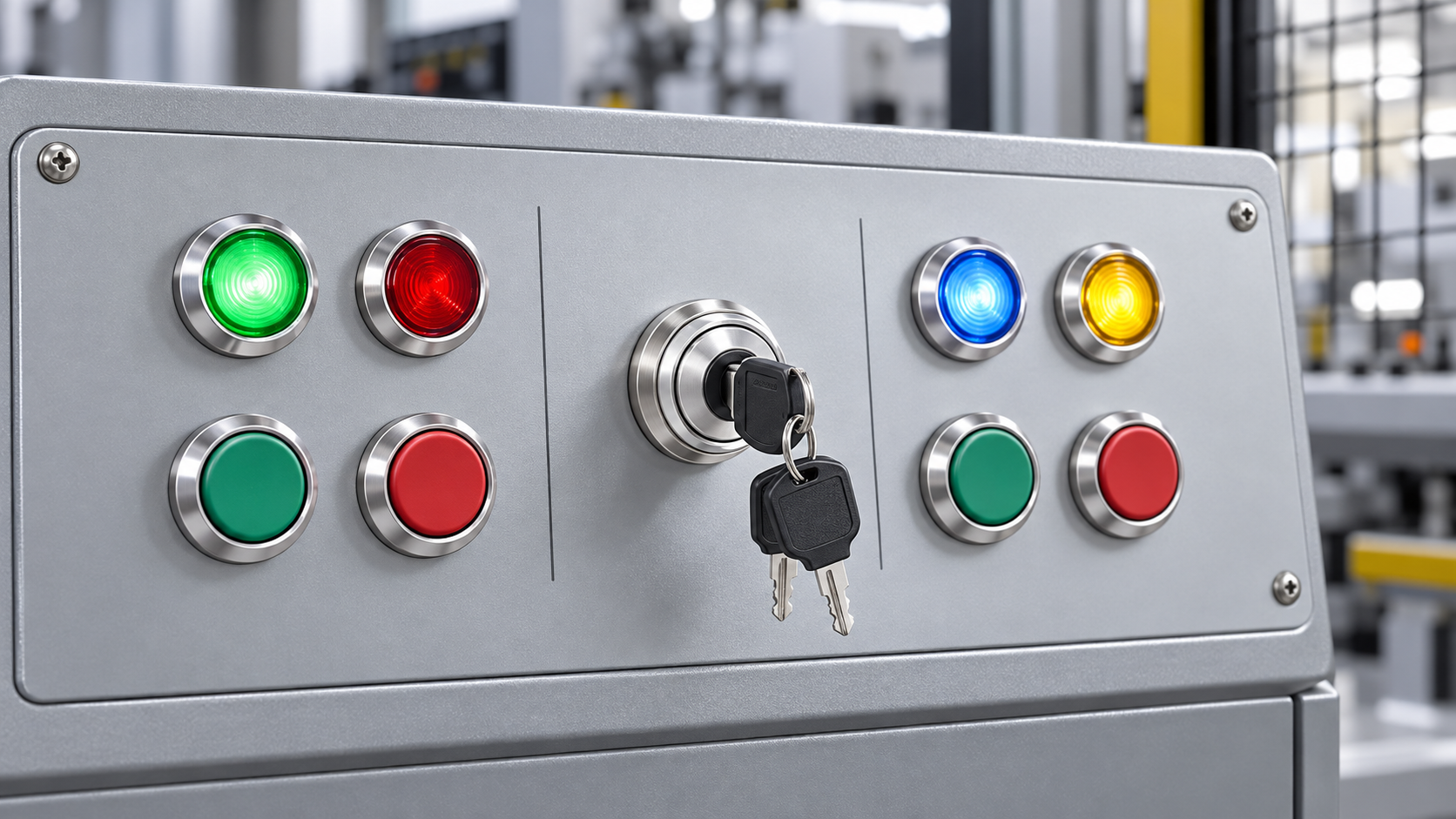

Circular metal key switch centered between two groups of industrial push buttons and indicator lights
Funkcja DPDT koordynuje dwa oddzielne pola kontaktowe z jednego kluczykowego operatora.

DPDT oznacza dwa pola i dwa przełączania

“Podwójny biegun” oznacza, że mechanizm przełącza dwa niezależne obwody. “Podwójne przełączenie” oznacza, że każde pole przenosi swój wspólny kontakt między dwoma możliwymi wyjściami. Dwa pola poruszają się razem mechanicznie, ale pozostają elektrycznie odizolowane, chyba że projektant celowo je połączy w innym miejscu.

Dla prawdziwej funkcji przełączania DPDT, oznacz obwody koncepcyjnie jako Biegun A i Biegun B. Każdy ma COM, Przełączenie 1 i Przełączenie 2. Etykiety drukowane na rzeczywistym produkcie mogą się różnić, a zespół bloków kontaktów może używać numeracji specyficznej dla producenta. Nigdy nie przypisuj numerów wyłącznie na podstawie układu fizycznego.

Kluczowy głowica dodaje kontrolę dostępu do funkcji kontaktu. Nie zmienia podstawowej topologii DPDT, ani nie automatycznie czyni urządzenia wyłącznikiem bezpieczeństwa, odłącznikiem czy systemem zabezpieczeń. Klucz ogranicza przypadkowe uruchomienie tylko do zakresu określonego przez kod klucza, zasady usuwania, procedurę operacyjną i dostępność duplikatów kluczy.

Najpierw zbuduj tabelę prawdy z sześcioma terminalami

Poniżej przedstawiono ilustracyjne wymaganie dla przełącznika DPDT w dwóch pozycjach. Nie jest to schemat okablowania dla konkretnego kodu zamówienia ONPOW. Pokazuje informacje, które projektant powinien ustalić przed wyborem terminali.

Pozycja klucza Stan Biegun A Stan Biegun B Przykładowy cel sterowania Dowód weryfikacji
Pozycja 1 A-COM podłączony do A-1; A-2 otwarte B-COM podłączony do B-1; B-2 otwarte Włącz lokalną ścieżkę polecenia i statusu Wykres kontaktów producenta plus wynik ciągłości
Pozycja 2 A-COM podłączony do A-2; A-1 otwarte B-COM podłączony do B-2; B-1 otwarte Włącz zdalne polecenie i zdalną ścieżkę statusu Wykres kontaktów producenta plus wynik ciągłości

Nazwy “lokalne” i “zdalne” są tylko przykładem. Inne systemy mogą używać serwisu/uruchomienia, ręcznego/automatycznego, lub dwóch wzajemnie wykluczających się źródeł sterowania. Zdefiniuj rzeczywistą funkcję maszyny, a następnie przypisz stany biegunów. Jeśli jeden biegun jest używany do polecenia, a drugi do sprzężenia zwrotnego, sprzężenie zwrotne jest nadal mechanicznie wyprowadzone z tego samego operatora; nie jest to automatycznie niezależny dowód diagnostyczny stanu kontrolowanego urządzenia.

Dokumentuj normalną pozycję odniesienia, czy akcja jest utrzymywana czy powraca sprężyną, oraz które pozycje pozwalają na usunięcie klucza. Jeśli przełącznik ma pozycję środkową, nie jest już w pełni opisany przez powyższą tabelę dwurzędową; użyj wiersza dla każdej pozycji mechanicznej.

DPDT nie jest tym samym co 2NO2NC

Ta różnica zapobiega wielu błędom zakupowym. “2NO2NC” oznacza, że zespół ma dwa kontakty normalnie otwarte i dwa normalnie zamknięte. “DPDT” oznacza, że istnieją dwa bieguny przełączające, z których każdy ma wspólny, który przełącza się między dwoma wyjściami. Zespół może mieć cztery niezależne elementy kontaktowe bez ujawniania dwóch wspólnych terminali wymaganych dla konwencjonalnego obwodu przełącznika DPDT z sześcioma terminalami.

Oficjalny Katalog ONPOW LAS0-K30 wymienia kilka struktur kontaktów dla rodziny kluczy, w tym 2NO2NC i większe kombinacje NO/NC. Potwierdza to, że w rodzinie istnieją wersje wielokontaktowe, ale to nie sama w sobie nie dowodzi układu przełączania z sześcioma terminalami DPDT. Zażądaj dokładnego schematu terminali/kontaktów dla proponowanego kodu zamówienia i porównaj go z wymaganą tabelą prawdy.

Jeśli aplikacja naprawdę wymaga dwóch biegunów przełączających, napisz “dwa elektrycznie izolowane bieguny przełączające z dostępem do wspólnych” w RFQ. Jeśli zamiast tego potrzebujesz dwóch sygnałów NO plus dwóch NC, wyraźnie je wymień. Sformułowanie to usuwa niejasności przed zbudowaniem próbki.

Odpowiednie zastosowania dla dwóch obwodów

Komplementarne wejścia PLC

Jeden biegun może sterować trybem, podczas gdy drugi dostarcza sygnał uzupełniający. PLC może sprawdzać kombinacje, które nigdy nie powinny wystąpić, takie jak aktywne oba kanały. To może poprawić wykrywanie błędów w zwykłych układach sterowania, ale każde twierdzenie o bezpieczeństwie zależy od architektury, diagnostyki, danych komponentów, standardów i walidacji pełnej funkcji bezpieczeństwa.

Przełączanie dwóch odizolowanych napięć sterujących

Oddzielne cewki mogą kierować dwoma obwodami sterującymi, które nie mogą być bezpośrednio połączone. Potwierdź izolację produktu, odstępy, napięcie i parametry środowiskowe w dokładnym arkuszu danych. Nie zakładaj, że mechaniczne oddzielenie widoczne z tyłu jest równe określonemu poziomowi izolacji elektrycznej.

Wybór parowanych ścieżek sterowania

Dwa pola mogą wybierać skoordynowane ścieżki, takie jak zasilanie sterowania i sygnalizacji. Obciążenia nadal muszą mieścić się w zakresie prądu kontaktu dla rzeczywistego typu obciążenia. Cewki elektromagnesów i przekaźników mogą generować transienty indukcyjne; tłumienie i projekt interfejsu powinny być zgodne z dokumentacją obciążenia i kontrolera.

Odwracanie polaryzacji

Topologia DPDT może być skonfigurowana do odwracania polaryzacji DC, dlatego wiele wyników wyszukiwania pokazuje silniki i siłowniki. Ta aplikacja może powodować wysokie prądy rozruchowe, łukowanie, efekty hamowania dynamicznego lub niebezpieczny ruch. Mały klucz z kluczem nie powinien być używany jako bezpośrednie urządzenie do odwracania silnika, chyba że dokładne parametry produktu i projekt systemu wyraźnie na to pozwalają. W sprzęcie przemysłowym przełącznik często steruje sprzężonymi przekaźnikami, stycznikami lub kontrolerem zamiast przenosić prąd silnika.

Zidentyfikuj kontakty bez zgadywania

Rozpocznij od pełnego kodu zamówienia i aktualnego rysunku producenta. Potwierdź, że operator, moduł styczników, kod klucza i akcesoria są wymienione w zatwierdzonym zestawie materiałów. Podobna przednia ramka może ukrywać inny zespół tylny.

Po odizolowaniu całej energii zgodnie z zatwierdzoną procedurą maszyny, zweryfikuj brak napięcia. Wytyczne OSHA dotyczące blokowania/oznaczania wyjaśniają, że urządzenia obwodu sterowania, takie jak przełączniki wybierające, nie są urządzeniami izolującymi energię. Używaj rzeczywistego wyłącznika i procedury kontroli energii zamiast przekręcania klucza w pozycję wyłączoną.

Ustaw tester ciągłości na odpowiedni tryb niskiej energii. Zidentyfikuj jeden wspólny element na rysunku, a następnie sprawdź jego dwa wyjścia w każdej pozycji klucza. Powtórz dla drugiego pola. Zapisz wyniki zamiast polegać na pamięci. Sprawdź, czy nie ma niezamierzonej ciągłości między Polem A a Polem B. Przesuwaj przełącznik przez wszystkie pozycje kilka razy i obserwuj działanie powrotu sprężynowego oddzielnie od ciągłości elektrycznej.

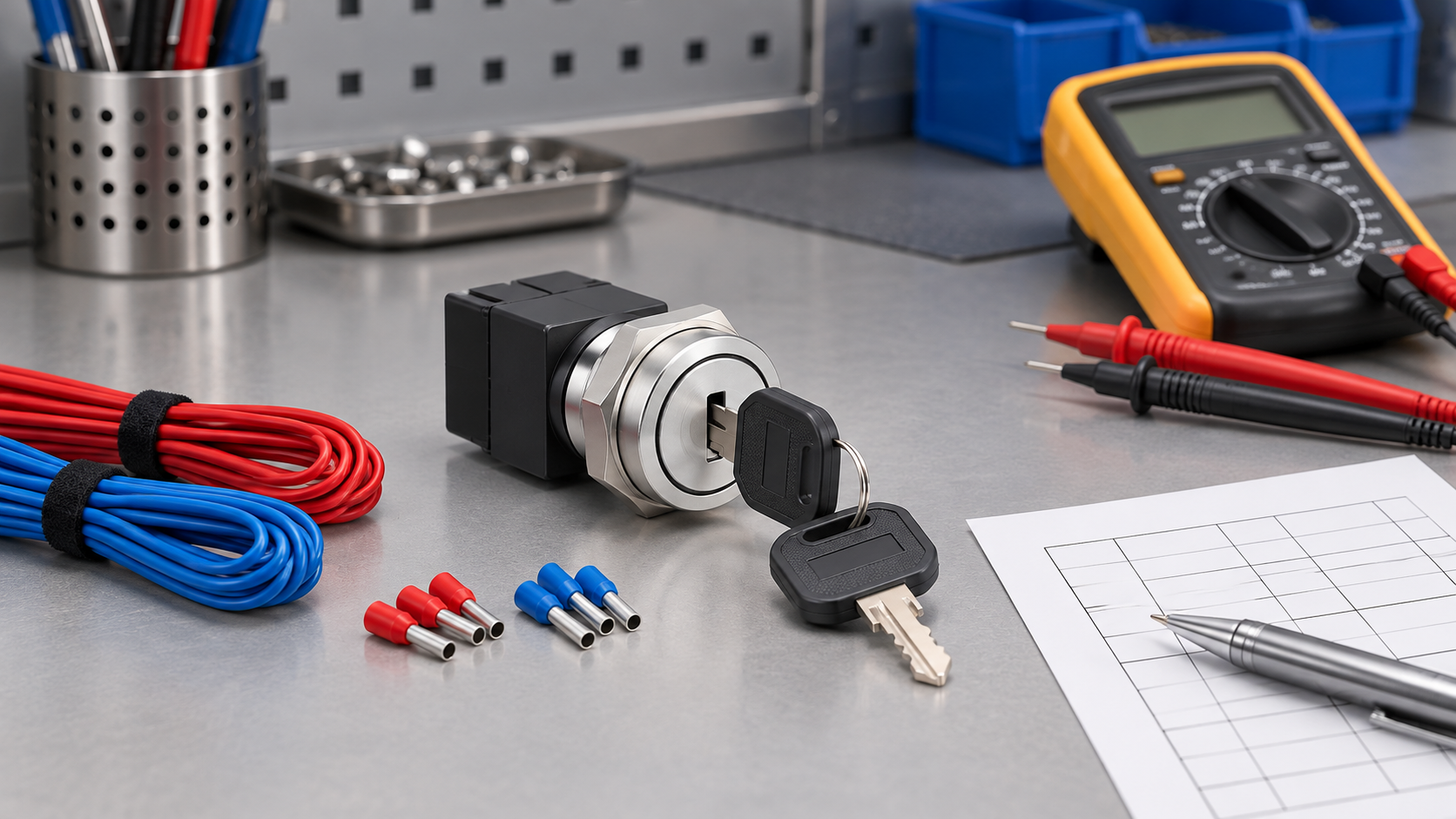

Circular metal key switch on a workbench with two separate wire bundles and a continuity meter
Zdefiniuj i zanotuj oba pola kontaktowe przed instalacją.

Nie próbuj mierzyć ani meggerować produktu za pomocą napięcia testowego spoza jego dokumentacji. Test ciągłości ręczny potwierdza statyczne zachowanie otwarte/zamknięte; nie ustala czasu kontaktu, właściwości dielektrycznych, wytrzymałości obciążenia ani bezpieczeństwa.

Zaplanuj okablowanie panelu

Utrzymuj oba pola łatwe do śledzenia. Używaj numerów przewodów lub zatwierdzonych oznaczeń, które pasują do schematu, oddzielaj obwody zgodnie z obowiązującymi zasadami projektowymi i prowadź przewody tak, aby ruch drzwi nie mógł pociągnąć za terminale. Zapewnij luz i odciążenie bez pozostawiania pętli, które mogą zakłócać ruch hardware'u.

Końcówki i terminale muszą odpowiadać przewodowi oraz instrukcjom producenta. Moment dokręcania, długość odcinka odcięcia, zakres przewodów i ochrona terminala pochodzą z dokładnej dokumentacji produktu. Jeśli te wartości nie są dostępne, należy je uzyskać, zamiast tworzyć ogólne instrukcje montażu.

Na sterowniku nazwij wejścia według funkcji — na przykład, MODE_LOCAL i MODE_REMOTE— zamiast tylko numeru terminala. Schemat powinien nadal pokazywać fizyczne połączenie i mapowanie terminali. Oprogramowanie powinno określić, co się dzieje, gdy nie zostanie wykryte żadne wejście lub niemożliwa kombinacja.

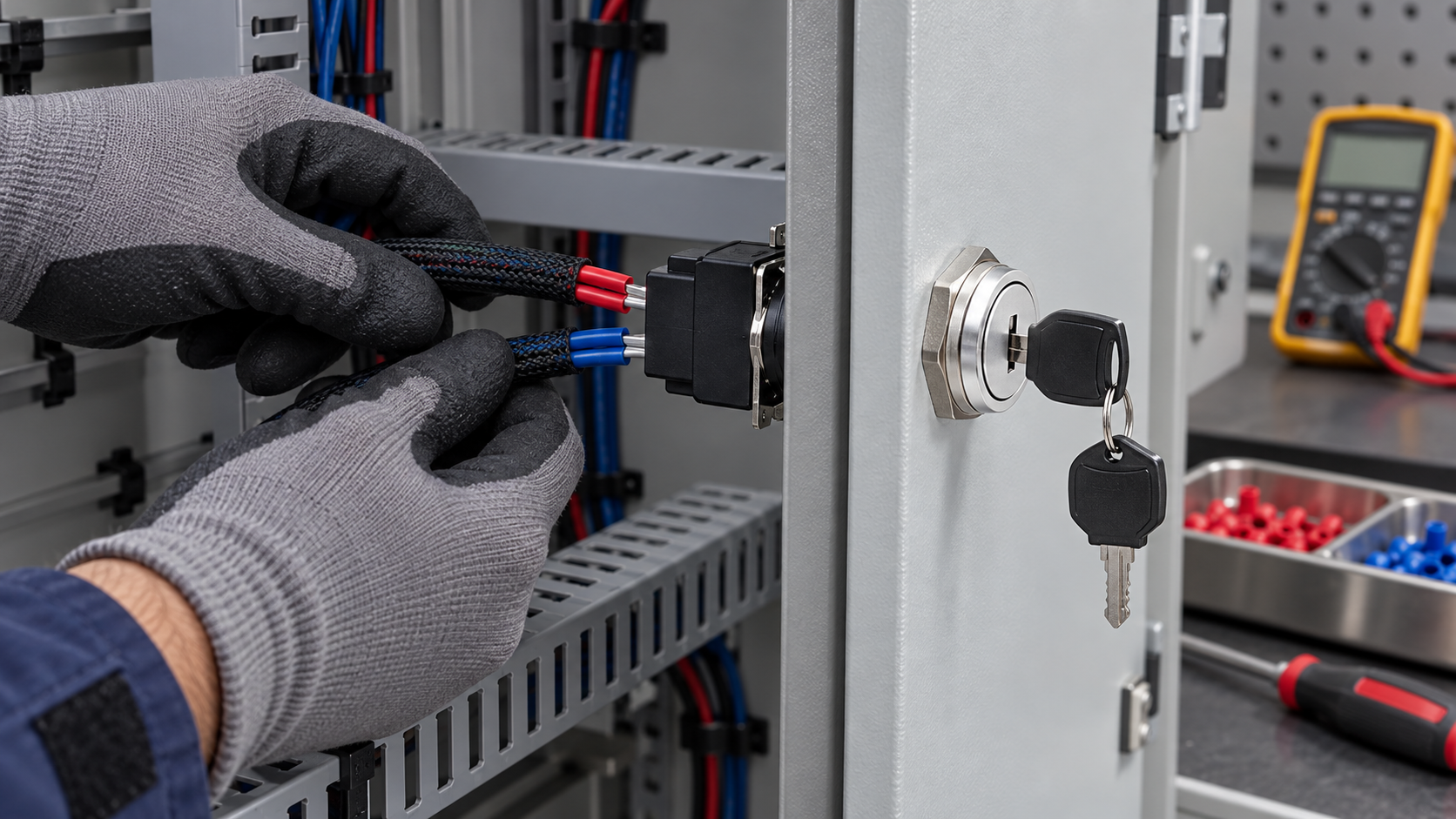

Technician routes two sleeved wire groups toward a circular metal key switch in a control-panel door
Utrzymuj dwie ścieżki obwodu możliwie do śledzenia i zweryfikuj je względem zatwierdzonego schematu kontaktów.

Oceny kontaktów i interfejs obciążenia

Obciążenie kontaktu musi odpowiadać napięciu, prądowi, typowi obciążenia, cyklom pracy, częstotliwości przełączania i oczekiwanej żywotności elektrycznej. Wartość podana dla obciążenia rezystancyjnego nie może być automatycznie stosowana do cewki indukcyjnej, rozruchu lampy, wejścia pojemnościowego lub silnika. Przełączanie DC może być bardziej wymagające, ponieważ łuk nie ma naturalnego zera prądu jak w przypadku AC.

Gdy przełącznik zasila wejście PLC, potwierdź prąd wejściowy i zachowanie wycieku. Gdy steruje cewką przekaźnika lub stycznika, przejrzyj rozruch i tłumienie. Gdy wybiera dwa różne źródła zasilania, sprawdź ścieżki awaryjne i izolację. Jeśli obciążenie przekracza dokumentowaną zdolność stycznika, użyj klucza jako urządzenia polecenia niskiej energii i pozwól odpowiednio dobranemu elementowi interfejsowemu przełączać obciążenie.

Odpowiedni standard produktu urządzenia sterującego oraz pełny standard maszyny lub panelu powinien być zidentyfikowany przez odpowiedzialnego inżyniera. PN-EN 60947-5-1 obejmuje urządzenia sterowania elektromechanicznego i elementy przełączające w swoim zakresie, ale zgodność i szczegóły zastosowania muszą być sprawdzone dla konkretnego produktu i rynku docelowego.

Częste błędy

Liczenie tylnych zakładek i nazwanie wyniku DPDT

Liczba terminali jest wskazówką, a nie zweryfikowaną funkcją. Akcesoria, lampy, oddzielne bloki NO/NC lub zdublowane zakładki mogą zmienić widoczność. Użyj schematu producenta i zapisu ciągłości.

Nieumyślne łączenie wspólnych przewodów

Połączenie dwóch wspólnych przewodów eliminuje niezależność elektryczną. Jeśli projekt zakłada wspólne zasilanie, wyraźnie pokaż to na zatwierdzonym schemacie. W przeciwnym razie zachowaj oddzielność biegunów.

Kopiowanie schematu odwracania silnika

Wyniki online DPDT często pokazują bezpośrednie odwrócenie polaryzacji. Obwód ten może być nieodpowiedni dla klucza przemysłowego, jego obciążenia kontaktami lub wymaganego blokowania. Projektuj na podstawie obciążenia i oceny ryzyka.

Traktowanie drugiego bieguna jako gwarantowanego sprzężenia zwrotnego

Oba bieguny dzielą mechanizm. Drugi biegun może dostarczyć inny sygnał, ale nie dowodzi, że stycznik, zawór, napęd lub tryb maszyny faktycznie zareagowały. Używaj sprzężenia zwrotnego z kontrolowanego urządzenia, gdy funkcja tego wymaga.

Używanie pozycji klucza jako izolacji

Legenda “wyłącz” to polecenie sterujące. Nie jest dowodem, że niebezpieczna energia została fizycznie odizolowana.

Lista kontrolna RFQ i uruchomienia

Dostarcz dostawcy:

  1. Dwustanową tabelę prawdy dla każdego położenia klucza.
  2. Utrzymane lub powrotne działanie sprężynowe dla każdego położenia.
  3. Wymagane pozycje usunięcia klucza i zarządzanie kodem klucza.
  4. Napięcie sterujące, typ obciążenia, stały prąd, rozruchowy i częstotliwość przełączania.
  5. Wymagana separacja elektryczna i elementy interfejsowe.
  6. Wykrojnik panelu, grubość, funkcja antyobracaniowa, odległość z tyłu i warunki obudowy.
  7. Docelowe normy, rynek, oznaczenia, dokumentacja i ilość próbki.
  8. Prośba o dokładny kod zamówienia, schemat połączeń, układ terminali, wartości znamionowe i instrukcje montażu.

Podczas uruchomienia porównaj dostarczony zestaw z zatwierdzonym pakietem, wykonaj i zanotuj test ciągłości bez zasilania, sprawdź trasowanie przewodów i zweryfikuj pełną reakcję maszyny w każdym stanie — w tym utratę i przywrócenie zasilania.

Ten Zakres klucza/przełącznika wybierającego ONPOW i Strona produktu klucza/przełącznika ONPOW są odpowiednimi punktami startowymi dla rodziny produktów. Przejrzyj działania utrzymania i powrotu dla dwóch pozycji i logika kontaktów klucza trójpozycyjnego tam, gdzie te ruchy lepiej pasują do zastosowania. Lokalizacja Przewodnik DPDT versus SPDT zapewnia szerszy kontekst topologii.

Film edukacyjny

Ta neutralna animacja przełącznika wybierającego pomaga wizualizować, jak operator zmienia stany kontaktów. Nie ustala terminali DPDT ani ich parametrów dla konkretnego kodu zamówienia ONPOW.

Przełącznik obrotowy wyjaśniony w animacji

Często zadawane pytania

Ile terminali ma przełącznik kluczykowy DPDT?

Konwencjonalny dwubiegunowy, dwustanowy układ przełączania ma sześć funkcjonalnych terminali: jeden wspólny i dwa stany dla każdego bieguna. Zweryfikuj rzeczywisty schemat produktu, ponieważ widoczne zakładki i konstrukcje bloków kontaktów mogą się różnić.

Czy 2NO2NC jest automatycznie DPDT?

Nie. Opis identyfikuje dwa styki normalnie otwarte i dwa styki normalnie zamknięte, ale niekoniecznie ustala dwa dostępne wspólne styki zmiany. Uzyskaj schemat styków.

Czy kluczowy przełącznik DPDT może bezpośrednio odwrócić silnik DC?

Topologia może odwrócić polaryzację, ale bezpośrednie przełączanie silnika jest dopuszczalne tylko wtedy, gdy dokładne parametry urządzenia, rozruch, łukowanie, ryzyko ruchu i blokada zostały odpowiednio zaprojektowane. Przełączniki przemysłowe zazwyczaj sterują urządzeniem interfejsowym zamiast tego.

Czy drugi biegun może być używany jako kanał bezpieczeństwa?

Nie na podstawie założenia. Wydajność bezpieczeństwa zależy od pełnej architektury, zachowania awaryjnego, diagnostyki, norm i walidacji — nie tylko od posiadania dwóch biegunów.

Ostateczna decyzja

Najpierw określ wymaganą tabelę prawdy dla dwóch biegunów, a następnie zatwierdź tylko dokładny kod zamówienia, którego schemat producenta i parametry są zgodne z nią. Zweryfikuj oba bieguny z odizolowaną mocą, utrzymuj jasność tożsamości obwodu przez panel i przetestuj reakcję sterowania po ukończeniu. Aby zamówić dopasowaną konfigurację ONPOW, wyślij tabelę prawdy, szczegóły obciążenia, rysunek panelu, typ działania i regułę usuwania klucza przez stronę kontaktową. strona kontaktowa.

Źródła do weryfikacji: Katalog ONPOW LAS0-K30; Zakres IEC 60947-5-1:2024; Zakaz obwodów kontroli energii zgodnie z OSHA; Katalog selektorów-operatorów Rockwell Automation.
