A interruptor piezo momentâneo é selecionado para um comando ou pulso curto, não porque cada atuador piezo tenha a mesma saída ou permaneça ativo enquanto estiver pressionado. Antes de especificar um para um painel de controlo selado, confirme o que o controlador vê: uma mudança de contacto, uma saída eletrónica ou um pulso interpretado pela lógica a jusante. Depois, verifique a classificação elétrica do modelo exato, as dimensões de montagem e a proteção frontal declarada pelo fabricante. Um nível de proteção classificado não garante que o invólucro acabado seja adequado para todas as condições de lavagem ou exteriores. Este guia foca na decisão momentânea, ajuste ao painel, interface do circuito e as verificações a incluir numa consulta ao fornecedor. O ONPOW PS223Z10YRD1/D a página é um exemplo de modelo, não um substituto para o desenho e a folha de dados da variante selecionada.
O que significa momentâneo numa controlo piezo
Na linguagem comum de interruptores, um operador momentâneo retorna à sua posição mecânica normal após o utilizador libertar. O comportamento do circuito ainda depende do design exato do interruptor e da sua saída. Interruptores piezoelétricos frequentemente geram um breve sinal elétrico quando o atuador é pressionado; o controlador receptor pode capturar esse evento, filtrá-lo ou armazenar um estado após libertar o botão. Esse estado armazenado é uma função do controlador ou circuito, não uma prova de que o atuador frontal em si seja mecanicamente de trava.
Esta distinção importa num painel. Um toque, reconhecimento, reinicialização ou entrada de pedido pode ser pretendido como um comando momentâneo. Um modo mantido ou estado de energia pode precisar de um operador diferente, uma trava eletrónica explícita ou um estado do sistema de controlo. Não infira o comportamento pelo atuador plano, o anel LED, a cor ou o nome da família. Pergunte ao fabricante qual a variante do modelo que é momentânea e o que o formato de onda de saída ou o estado do contacto significa sob a carga especificada.

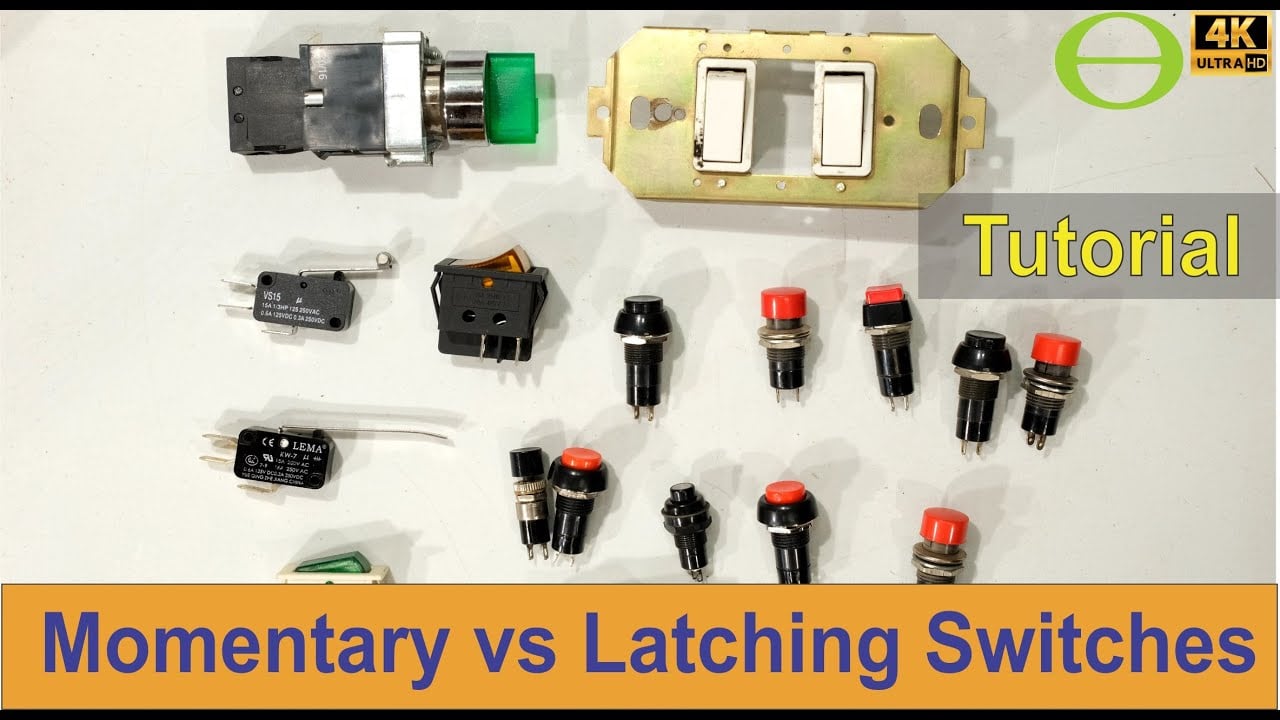

O vídeo abaixo mostra a diferença geral entre o comportamento de interruptores momentâneos e de trava. Não é uma demonstração específica do modelo ONPOW; utilize o desenho do produto e a documentação do controlador para confirmar a interface real.
Abra a explicação sobre interruptores momentâneos e de trava no YouTube
Confirme a interface do sinal antes de escolher o interruptor
Não trate todos os interruptores piezo como botões de contacto seco simples. O desenho do produto pode descrever um contacto, uma saída de comutação eletrónica, um pulso, um atuador iluminado ou uma disposição de cablagem específica. Uma entrada do controlador que espera um fecho de contacto pode não ser compatível com uma saída que requer uma alimentação ou tem uma polaridade definida. Da mesma forma, a classificação de um interruptor não deve ser confundida com a voltagem ou corrente que uma entrada PLC consome.
Quando o tipo de saída não estiver claro, pare na fase de especificação e peça ao fornecedor o diagrama dos terminais, descrição da saída, alimentação nominal, carga permissível e se a saída é momentânea ou mantida. Depois, verifique o tipo de entrada e limites elétricos do dispositivo receptor. Não crie uma ligação a partir de um diagrama genérico para outro modelo.
| Item de seleção | O que confirmar | Por que razão é importante |
|---|---|---|
| Ação operacional | Comportamento momentâneo, duração do pulso se especificada, ou comportamento mantido/acionado | Define se o sinal é um evento de comando ou um estado persistente |
| Interface de saída | Tipo de contato ou saída eletrônica; diagrama do terminal e polaridade, se aplicável | Determina se pode conectar-se à entrada pretendida do PLC, relé ou controlador |
| Classificação elétrica | Tensão e corrente nominais para o número de peça exato | Evita substituir uma etiqueta de nível de família por um limite operacional real |
| Entrada do controlador | Faixa de tensão de entrada, arranjo de sink/source, e corrente requerida | Confirma que o sinal do interruptor pode ser reconhecido sem sobrecarregar ambos os dispositivos |
| Sinalização | Se um LED está presente, sua alimentação, e se é independente da saída do interruptor | Evita assumir que um anel iluminado indica o estado comutado |
| Ajuste ambiental | Condições de proteção e instalação na frente do painel declaradas pelo fabricante | Uma classificação de produto não qualifica o painel completo ou a instalação por si só |
Considere a vedação do painel como uma questão de montagem

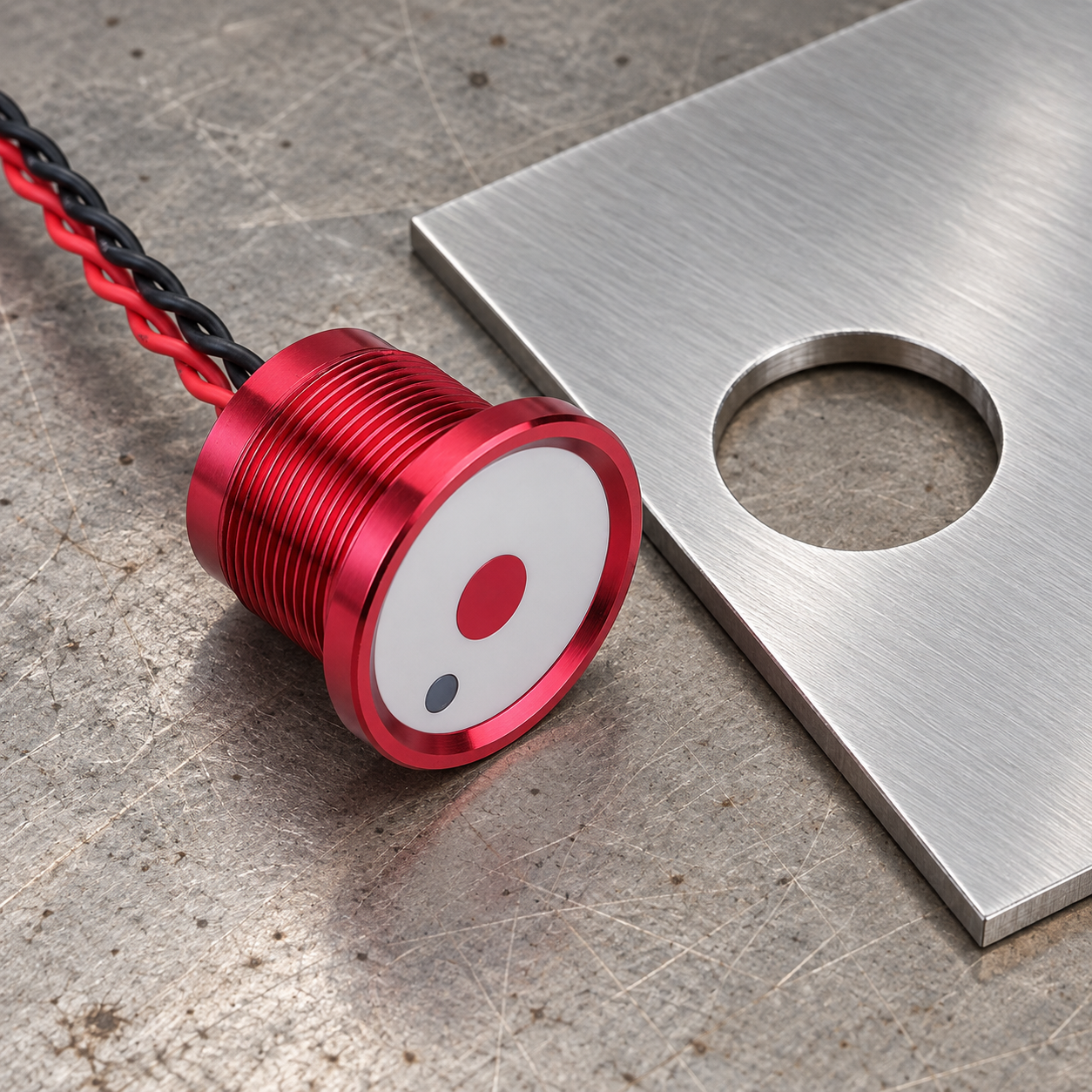

Um interruptor piezo pode ser escolhido para um painel de controle que necessita de uma superfície frontal lisa e fácil de limpar ou uma classificação de invólucro elevada. A interface frontal é apenas uma parte do conjunto. Verifique o recorte especificado, espessura do painel, porca ou hardware de montagem, colocação da junta, planicidade da superfície e qualquer proteção de cabo ou terminal atrás do painel. Um tamanho de furo incorreto, vedação danificada, superfície irregular ou invólucro inadequado podem comprometer a proteção esperada.
A IEC 60529 classifica os graus de proteção fornecidos por invólucros elétricos. Não certifica que todo painel contendo um produto com uma classificação IP atenderá à mesma classificação após a instalação. Combine o modelo escolhido, o invólucro, o procedimento de montagem e as condições de exposição. Se uma máquina precisar de uma lavagem testada ou design para uso externo, especifique o conjunto completo e faça o engenheiro responsável verificá-lo. Não confunda “selado”, “à prova d'água” ou um número IP alto com adequação automática para chuva, sol, condensação, produtos químicos ou instalação em campo.

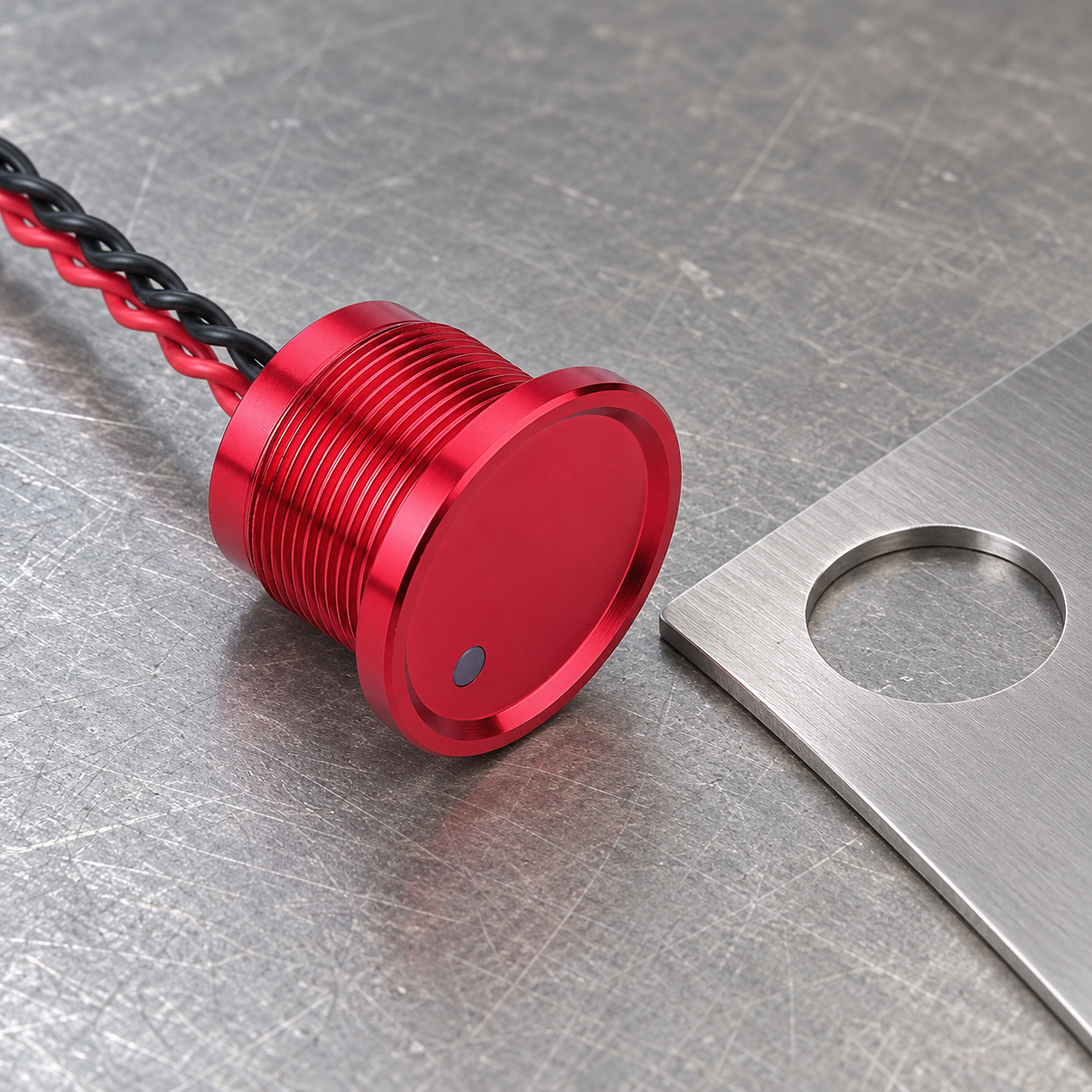

A página do produto ONPOW lista o PS223Z10YRD1/D com uma classificação de comutador de 24 V / 200 mA, uma faixa de pressão de operação de cerca de 5–10 N, uma vida útil elétrica declarada de pelo menos 50 milhões de ciclos e proteção de painel frontal IP68/IP69K. Estes são os valores publicados pelo fabricante para essa página de peça. Eles não estabelecem a classificação de um painel acabado ou de todos os modelos da série PS. Confirme o desenho controlado atual, sufixo da peça, condições e escopo de teste com a ONPOW antes de torná-los um requisito de aquisição.
Decida como o sistema de controlo usará o pulso
Um interruptor momentâneo pode acionar um evento do controlador mesmo quando a máquina permanece em um novo estado após a pressão. Por exemplo, software ou um trava hardware podem registrar que um operador reconheceu uma mensagem. Isso requer lógica de controle com condições de redefinição definidas e, quando aplicável, comportamento seguro após a perda de energia. O próprio operador não necessariamente mantém o estado.
O Tutorial de interruptor momentâneo da Texas Instruments mostra um exemplo de lógica onde uma entrada momentânea alterna um estado downstream. Explica como um comando curto e uma saída armazenada diferem; não é um projeto de circuito de segurança industrial ou um diagrama de fiação de interruptor piezo.
Antes de liberar um projeto, concorde se uma pressão é interpretada como um pulso, uma condição mantida ou uma solicitação de alternância. Defina como lidar com uma entrada travada, pressões rápidas repetidas, ciclo de energia e perda de comunicação. Verifique esses comportamentos no controlador real. Não copie um circuito de exemplo para uma máquina sem corresponder às saídas do produto, entrada do controlador e requisitos de segurança elétrica.
Verifique força, superfície e acesso do operador
Interruptores piezo têm uma sensação tátil diferente de um botão mecânico de retorno por mola. Confirme se a força de acionamento necessária é confortável para o operador, especialmente onde luvas são usadas ou uma tarefa envolve pressões repetidas. Revise o diâmetro do atuador, altura, folga ao redor, etiquetas, indicação LED e se o operador consegue distinguir controles adjacentes sem desviar o olhar da tarefa.
A pressão publicada pelo fabricante para o PS223Z10YRD1/D é de cerca de 5–10 N. Considere isso como uma informação publicada específica do modelo, não como uma faixa universal de interruptores piezo. Se um operador usar luvas, trabalhar em uma postura restrita ou precisar ativar o interruptor rapidamente, solicite a amostra ou dados de avaliação apropriados em vez de confiar em uma fotografia do produto.
Verificações de instalação e validação
- Confirme o desenho do modelo atual e o número da peça antes de cortar o painel.
- Compare o recorte necessário e a espessura do painel com os limites do fabricante.
- Verifique a junta fornecida e as instruções de montagem; inspecione a superfície de acoplamento antes da instalação.

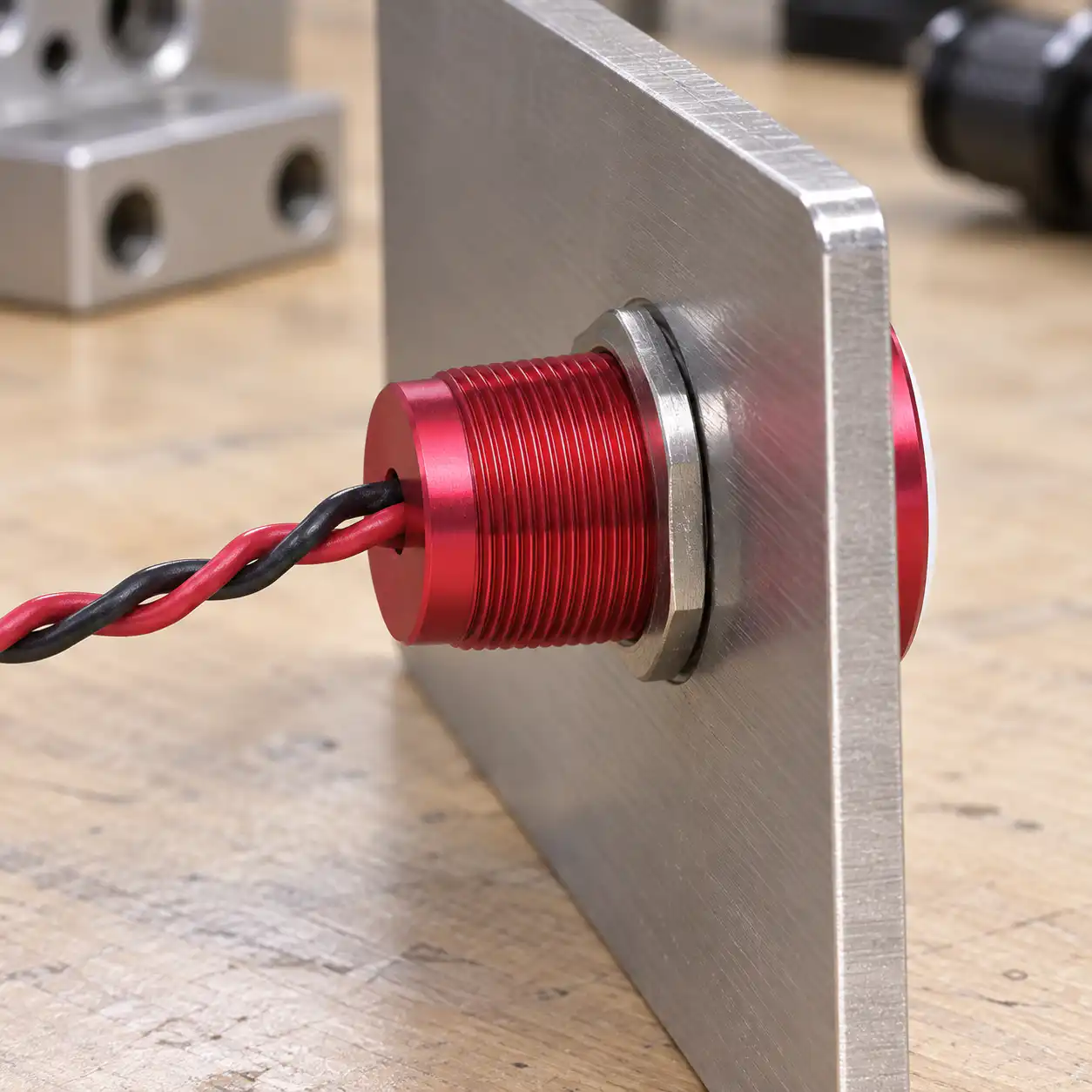

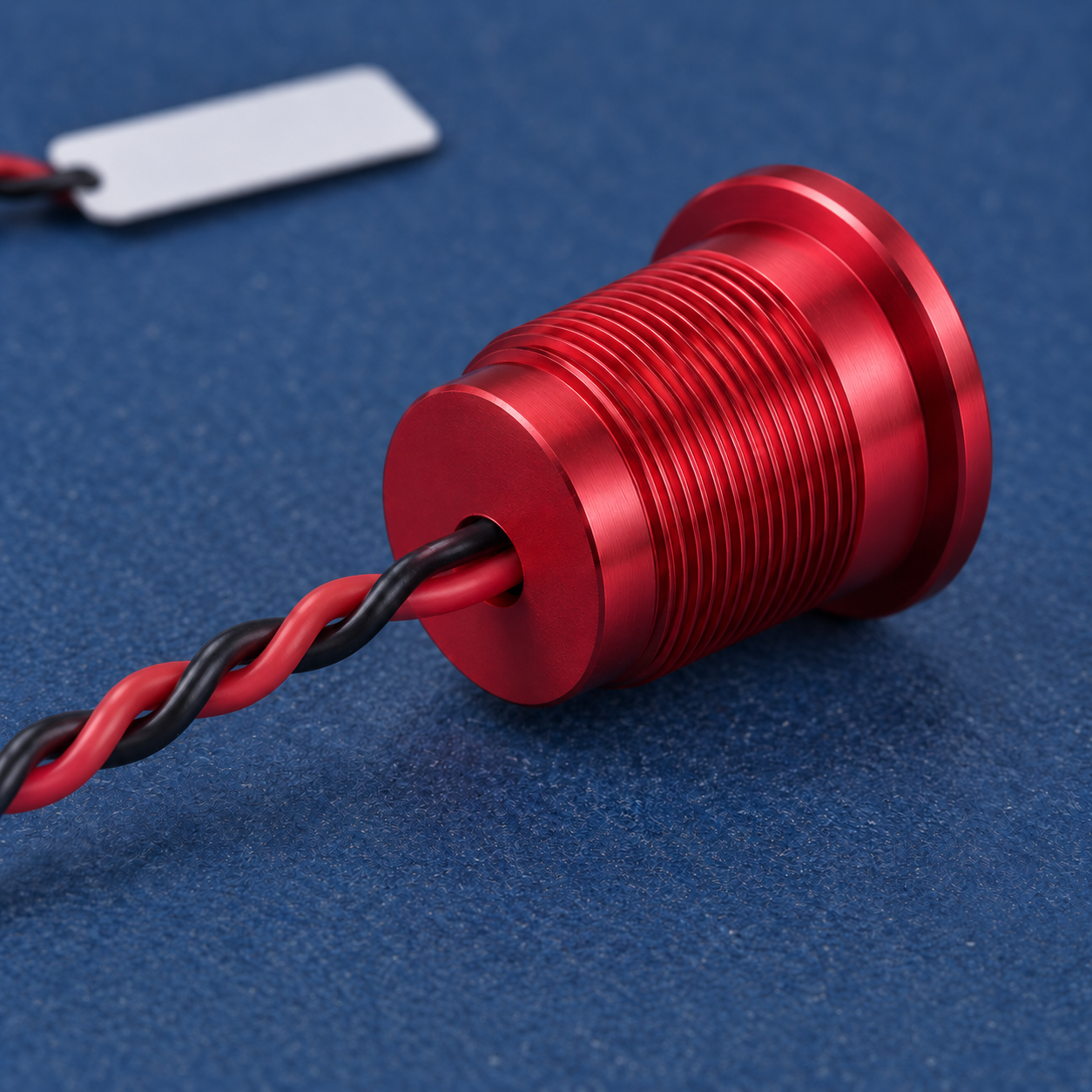

- Ajuste e proteja a cablagem traseira de acordo com o diagrama de terminais atual e o design do invólucro.
- Verifique se a entrada do controlador reconhece uma pressão e retorna ao seu estado pretendido após a libertação.
- Se o software armazena o estado, teste o seu comportamento de redefinição após um ciclo de energia e sob condições de falha esperadas.
- Inspecione a montagem final sob as condições ambientais especificadas. Não deduza a proteção total do invólucro a partir da classificação de face de um componente.
Para princípios gerais de funcionamento do piezo, consulte o guia de interruptores piezoelétricos da ONPOW e o seu artigo sobre botões de pressão com interruptores piezoelétricos. A diferença entre interfaces capacitivas e piezoelétricas é discutida separadamente neste comparativo técnico.
O que incluir num Pedido de Cotação (RFQ)
Ao solicitar uma cotação ou revisão técnica, forneça o recorte do painel e espessura, modo de acionamento necessário, tipo de saída, requisitos de entrada do controlador, voltagem de alimentação, opção de LED, condições de montagem e requisitos de teste ambiental. Solicite o desenho exato do modelo, informações de fiação, condições de teste relevantes para qualquer classificação publicada e confirmação de que o número de peça corresponde ao projeto. Se o painel estiver exposto a lavagem, condensação, condições externas ou produtos químicos de limpeza, descreva essas condições diretamente em vez de usar “à prova d'água” como uma especificação completa.
Erros comuns
Assumindo que piezo significa momentâneo. Piezo descreve a abordagem de deteção ou comutação; a saída e o comportamento do sistema ainda dependem do modelo e da lógica conectada.
Confundir um LED com a saída do interruptor. Um anel iluminado pode ter a sua própria fonte de alimentação e pode não mostrar se um controlador registou a pressão.
Usar o valor IP mais alto como o único requisito ambiental. Verifique a classificação específica do modelo, método de instalação, invólucro, condições de teste e exposição real.
Assumindo que um estado desligado equivale a um estado de máquina reiniciado. Um controlador pode bloquear um evento ou modo após um sinal momentâneo. Defina e teste o comportamento de redefinição separadamente.
Aplicando uma pinagem genérica. Utilize o diagrama de ligação real do modelo selecionado. Não copie um diagrama de outra série ou fabricante de piezoelétricos.
Perguntas frequentes
Um interruptor piezoelétrico momentâneo permanece ligado após libertar?
O atuador regressa à sua posição de repouso, mas a saída elétrica depende do modelo especificado. Um controlador ligado também pode memorizar um estado após receber um impulso breve. Confirme tanto o sinal de saída do interruptor como a lógica do sistema a jusante.
Todos os interruptores piezo são classificados para a mesma voltagem e corrente?
Não. As classificações são específicas do número de peça. A página do ONPOW PS223Z10YRD1/D lista 24 V / 200 mA para esse modelo; não aplique esse valor a outro interruptor sem verificar a documentação atual.
Um interruptor IP68/IP69K torna o painel inteiro à prova d'água?
Não. A classificação listada para um componente não avalia o painel completo, orifício de montagem, entrada de cabo ou caixa. Verifique o conjunto instalado e as condições ambientais.
Um sinal piezoelétrico momentâneo pode controlar um estado de máquina travado?
Pode solicitar uma alteração de estado se o controlador ou lógica receptora for projetado para travar essa entrada. Defina o comportamento de redefinir, reiniciar e falha separadamente, e depois valide-o no sistema real.
O que devo perguntar a um fornecedor antes de fazer um pedido?
Solicite o tipo de saída exato, comportamento momentâneo ou mantido, limites de voltagem e corrente, diagrama de terminais, limites de recorte e espessura do painel, detalhes do LED, condições de classificação ambiental e o desenho do modelo atual.
