Anahtar Şalter Nedir ve Nasıl Çalışır?

Anahtar Şalter Nedir ve Nasıl Çalışır?

Tarih: 29 Ekim 2026

Endüstriyel ekipmanlarda, kontrol panellerinde ve elektrik kontrol sistemlerinde her düğmenin herkes tarafından serbestçe kullanılabilmesi uygun değildir. Makineyi çalıştırma, çalışma modlarını değiştirme veya belirli ekipmanları kontrol etme gibi bazı işlevler için erişimin kısıtlanması gerekir. Bu gibi durumlarda anahtarlı şalter pratik bir seçenektir.

Sıradan basmalı buton anahtarlarından farklı olarak, anahtarlı şalterin çalıştırılması genellikle uyumlu bir anahtar gerektirir. Bu sayede yetkisiz kullanımların azaltılmasına yardımcı olurken ekipman kontrolünü daha anlaşılır ve kullanışlı hâle getirir.

Peki, anahtarlı şalter tam olarak nedir? Nasıl çalışır ve ekipmanınız için doğru modeli nasıl seçebilirsiniz? Bu makalede çalışma prensibi, yaygın türleri ve pratik uygulamaları açıklanmaktadır.


Anahtarlı Şalter Nedir?

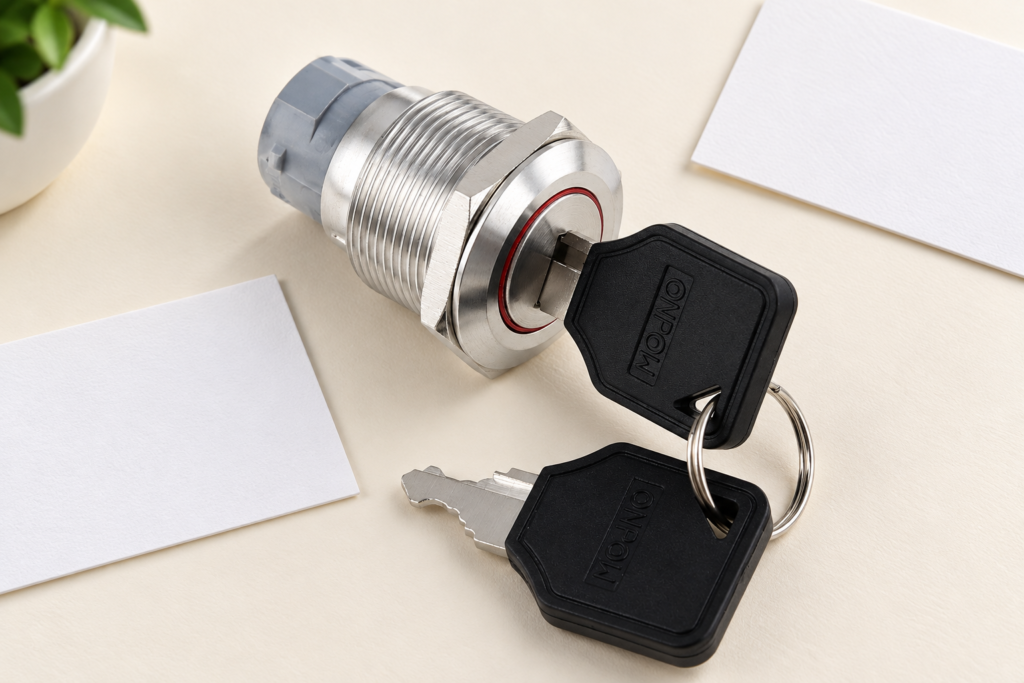

Orijinal kırmızı halka ve uyumlu siyah anahtar ile Silver ONPOW anahtar operatörü, boş spesifikasyon kartları dışında güçsüz

A Anahtarlı şalter, devre sürekliliğini kontrol etmek veya elektriksel durumu değiştirmek için takılan ve çevrilen bir anahtar kullanan bir şalterdir. Genellikle bir kilit silindiri mekanizmasından ve elektrik kontaklarından oluşur; ancak yapısı, şalterin tasarımına bağlı olarak değişir.

Kullanıcı uyumlu anahtarı kilit silindirine takıp çevirdiğinde, iç mekanizmadaki mekanik hareket kontakların farklı bir konuma geçmesini sağlar. Böylece devre bağlanabilir, bağlantısı kesilebilir veya başka bir duruma geçirilebilir.

Anahtarlı şalterler genellikle endüstriyel kontrol panellerinde, otomasyon ekipmanlarında, elektrik panolarında, makinelerde ve belirli işlemlere erişimin kısıtlanması gereken sistemlerde kullanılır. Tasarımlarına bağlı olarak ekipmanı başlatmak veya durdurmak, çalışma modlarını değiştirmek ya da yetkili personelin belirli işlemleri gerçekleştirmesine izin vermek için kullanılabilirler.

Anahtarlı şalterin mutlaka eksiksiz bir güvenlik kilitleme işlevi sağlamadığını belirtmek önemlidir. Temel olarak operasyonel kontrol veya erişim yönetimi amacıyla kullanılır. Yalnızca bir anahtarın bulunması, ekipmanın ilgili güvenlik gerekliliklerini karşıladığı anlamına gelmez.


Anahtarlı Şalter Nasıl Çalışır?

Anahtarlı şalter, içindeki elektrik kontaklarının durumunu değiştirmek için mekanik bir hareketten yararlanarak çalışır. İç yapılar modellere göre farklılık gösterse de temel çalışma süreci genellikle oldukça basittir.

1. Uyumlu Anahtarı Takın

Operatör, uyumlu anahtarı kilit silindirine takar. Silindir mekanizması, anahtarın kullanımını tanıyacak veya kısıtlayacak ve sonraki çevirme işlemi için gerekli mekanik koşulları sağlayacak şekilde tasarlanmıştır.

2. Anahtarı Çevirin

Anahtar belirlenen bir konuma çevrildiğinde, iç mekanizma anahtarın kontaklarını hareket ettirir. Ürün tasarımına bağlı olarak anahtar, KAPALI, AÇIK veya diğer kontrol konumları gibi bir ya da daha fazla çalışma konumuna sahip olabilir.

3. Devre Durumunu Değiştirme

Kontak durumu değiştiğinde, bağlı kontrol devresi devreyi bağlayarak, bağlantısını keserek veya devreyi değiştirerek buna uygun şekilde tepki verir. Örneğin, uygun bir kontrol sisteminde anahtarın çevrilmesi, kontrol devresine bir çalıştırma izni sinyali gönderebilir veya ekipmanın çalışma modunu değiştirebilir.

4. Belirlenen Bir Konumu Koruma veya Bu Konuma Geri Dönme

Anahtarlı şalterler sıfırlanma şekillerine göre farklılık gösterir. Bazı modeller anahtar çevrildikten sonra seçilen konumda kalırken, diğerleri yaylı geri dönüş mekanizması kullanır. Anahtarın belirli bir konumdayken çıkarılıp çıkarılamayacağı da ilgili modele bağlıdır.
Bu nedenle, bir anahtarlı şalter seçerken yalnızca görünümünü değerlendirmekle yetinmemeli; ekipmanınızın gereksinimlerini karşıladığından emin olmak için kontak yapılandırmasını, çalışma konumlarını, sıfırlama mekanizmasını ve anahtarın çıkarılabildiği konumları da doğrulamalısınız.


Anahtarlı Şalterlerin Yaygın Türleri Nelerdir?

Farklı ekipmanların çalışma ve kontrol gereksinimleri farklı olduğundan, anahtarlı şalterler çeşitli tasarımlarda sunulur. Bir model seçerken aşağıdaki faktörlere göre sınıflandırma yaparak işe başlayabilirsiniz.

1. Çalışma Konumlarına Göre

  • İki konumlu anahtarlı şalterler: Bunlar genellikle AÇIK/KAPALI anahtarlaması gibi basit durum değişiklikleri için kullanılır ve belirgin kontrol konumları gerektiren ekipmanlar için uygundur.
  • Üç konumlu anahtarlı şalterler: Farklı çalışma modları gibi üç kontrol durumu arasından seçim yapmak için kullanılabilirler. Belirli işlevleri, kontak yapılandırmasına ve devre tasarımına bağlıdır.

Çalışma konumlarının sayısının, bir şalterdeki elektriksel kontak grubu sayısını doğrudan belirlemediğini unutmamak önemlidir. Bu özellikler ayrı ayrı kontrol edilmelidir.

2. Kontak Yapılandırmasına Göre

Anahtarlı şalterler, normalde açık (NO), normalde kapalı (NC) veya her ikisinin kombinasyonları gibi farklı kontak yapılandırmalarıyla sunulur.
Normalde açık bir kontak, şalter etkinleştirilmemiş durumdayken genellikle açık olurken normalde kapalı bir kontak genellikle kapalıdır. Bir model seçerken, kontakların her anahtar konumunda durumlarını nasıl değiştirdiğini de doğrulamalısınız.
Anahtarlı şalterin bir PLC'ye, röleye veya başka bir kontrol cihazına bağlanması gerekiyorsa kontrol devresinin gereksinimlerini karşılayan bir kontak yapılandırması seçin.

3. Anahtarın Çalışma Şekline ve Sıfırlama Yöntemine Göre

Bazı anahtarlı şalterler belirli bir konumda durumunu korurken, diğerleri yaylı geri dönüş mekanizması kullanabilir. Anahtarın çıkarılabildiği konumlar da farklılık gösterebilir. Örneğin, bazı modellerde anahtar yalnızca KAPALI (OFF) konumundayken çıkarılabilirken, diğer modellerde birden fazla konumda çıkarılabilir.
Bu farklılıklar günlük kullanımı doğrudan etkilediğinden, satın almadan önce çalışma konumu şemasının ve anahtar çıkarma koşullarının doğrulanması önerilir.


Anahtarlı Şalterlerin Pratik Kullanım Alanları Nelerdir?

Anahtarlı şalterlerin değeri yalnızca bir devreyi kontrol etmekle sınırlı değildir; aynı zamanda ekipman işlevlerine erişimi yönetmek için basit bir yöntem sunarlar. Aşağıda yaygın kullanım alanlarından bazıları yer almaktadır.

  • Endüstriyel Makineler ve Otomasyon Ekipmanları
  • Elektrik Panoları ve Kontrol Panelleri
  • Kamusal ve Ticari Ekipmanlar
  • Farklı Seviyelerde Kullanım Erişimi Gerektiren Ekipmanlar

Anahtarlı Şalter ile Sıradan Basmalı Buton Şalter Arasındaki Fark Nedir?

Her iki şalter türü de elektrik devrelerini kontrol etmek için kullanılabilir, ancak farklı amaçlara hizmet ederler.

Karşılaştırma Anahtarlı Şalter Olağan Düğme Anahtar Anahtar
Çalışma yöntemi Genellikle anahtar takıp çevirerek kullanılır Düğmeye basarak çalıştırılır
Erişim kontrolü Çalışmayı, eşleşen anahtara sahip kişilerle sınırlayabilir Genellikle daha doğrudan kullanım sağlar
Yaygın uygulamalar Mod seçim, çalışma yetkilendirmesi ve durum değiştirme Başlatma, durdurma, sıfırlama ve fonksiyon kontrolü
Çalışma durumu Durumunu koruyabilir veya tasarıma göre sıfırlayabilir Anlık veya kilitli olabilir
Anahtar seçim faktörleri Anahtar pozisyonları, temas konfigürasyonu ve anahtar çıkarma koşulları Düğme tasarımı, temas konfigürasyonu ve çalışma yöntemi

Bir anahtar anahtarının belirli bir operasyonel kısıtlama sağladığını, ancak profesyonel hırsızlık önleyici cihaz veya güvenlik kilitleme sistemi ile eşdeğer olmadığını unutmamak önemlidir. Bir proje daha yüksek seviyede koruma gerektiriyorsa, gerçek ihtiyaçlara göre uygun bir çözüm seçilmelidir.
