Pro tlačítko připojené k vstupu PLC, sinking a sourcing popisují směr konvenčního proudu přes vstupní obvod. Mechanický suchý kontakt sám o sobě nevytváří žádné chování: dokončuje cestu proudu, kterou stanoví zdroj napájení, vstupní elektronika a společný terminál. Identifikujte přesný vstupní modul a jeho schéma zapojení před výběrem, který vodič napájení kontakt přepíná. Považujte LED za samostatný obvod, pokud dokumentace vybraného zařízení výslovně nezobrazuje interní spojení. Tento průvodce pokrývá běžné řídicí vstupy, nikoli návrh nebo schválení bezpečnostní funkce stroje.
Začněte s vstupním modulem, nikoli s barvou tlačítka
Zaznamenejte model řídicí jednotky, objednací kód vstupního modulu, revizi a skupinu kanálů. Terminál označený COM může být sdílen několika kanály a jeho povolené připojení závisí na modulu. Nepředpokládejte, že sousední výstupní skupina používá stejnou konfiguraci. Výkres zkopírovaný z jiné skříně může vypadat známě, ale popisovat odlišnou elektroniku.
Praktická otázka je jednoduchá: kde začíná proud, kterým vstupním prvkem prochází, a jak se vrací ke zdroji? Sledujte tento úplný okruh na schématu výrobce před přiřazením terminálů. Pokud manuál nabízí volitelné režimy vstupu, zaznamenejte konfiguraci i externí zapojení. Výběr hardwaru a softwarová konfigurace musí odpovídat stejné instalaci.
Pro terminologii směru proudu, Vysvětlení průmyslového digitálního I/O od NI rozlišuje zařízení sourcing, které dodává proud, od zařízení sinkingu, které poskytuje zpětnou cestu. Článek se týká digitálních výstupů; použijte ho pro slovní zásobu, poté použijte vlastní manuál vašeho vstupního modulu pro jeho skutečné terminály a limity.
Pochopte dvě běžné cesty stejnosměrného proudu
U konvenčního sinkovacího vstupu elektronika vstupu poskytuje cestu směrem ke záporné referenci napájení. Externí kontakt může dokončit kladné napájení tohoto vstupu. U konvenčního sourcingového vstupu elektronika vstupu dodává proud a externí kontakt dokončuje cestu směrem ke záporné referenci. Tyto popisy jsou koncepční, nikoli univerzální schéma terminálů.
Pasivní izolovaný kontakt může být vhodný v obou uspořádáních, pokud jsou splněny všechny jeho platné elektrické vlastnosti. Nemá PNP nebo NPN tranzistor pouze proto, že je součástí obvodu běžně popisovaného těmito termíny. Elektronický dotykový spínač, osvětlená sestava se sdílenými připojeními nebo napájený senzor musí být posuzovány odlišně, protože nemusí vůbec představovat izolovaný kontakt.
Nezávisle na barvě vodičů nerozhodujte. Sledujte napájecí kolejnice a společný vstup na uvolněném schématu, zkontrolujte terminologii výrobce a označte zamýšlený směr proudu. Různá dokumentace někdy popisuje pole zařízení a přijímající vstup z odlišných pohledů, což činí štítek bez obvodu zvlášť snadno nesprávně pochopitelným.

Použijte kompatibilní záznam před připojením vodičů
Následující tabulka je nástrojem pro přehled běžných DC vstupů. Neobsahuje žádné univerzální limity proudu, napětí nebo časování; ty získáte z dokumentace vybraného modulu a tlačítka.
| Položka kontroly | Důkaz vstupního modulu | Tlačítkové evidence | Uvolnění otázky |
|---|---|---|---|
| Aktuální cesta | Vnitřní vstupní schéma a společné připojení | Schéma izolovaného kontaktu | Existuje dokumentovaný smyčkový okruh napájení a návratu? |
| Úrovně signálu | Zaručené rozsahy zapnutí/vypnutí a vstupní proud | Příslušná přepínací doba a informace o minimálním zatížení | Jsou oba stavy spolehlivě rozlišitelné? |
| Akce kontaktu | Požadovaný stav softwaru v klidovém režimu | NO/NC a momentální/udržovaný režim | Vytlačení a uvolnění produkuje zamýšlený příkaz? |
| Osvětlení | Dostupné napájení lampy nebo výstupní obvod | Samostatné svorky lampy a přesné hodnocení lampy | Je lampa nezávislá na vstupním signálu? |
| Časování | Vstupní filtr a programové zpracování | Chování kontaktů a provozní použití | Lze detekovat běžné stisknutí bez duplicitních příkazů? |
| Skupinové uspořádání | Sdílené společné obvody a hranice oddělení | Počet nezávislých kontaktů | Jsou skupiny kanálů udržovány v rámci povoleného uspořádání? |
Tabulku uchovávejte společně s výkresem panelu, nikoli v neformální zprávě o nákupu. Kontrolující osoba by měla být schopna dohledat zdroj každého rozhodnutí, aniž by musela rekonstruovat instalaci z fotografie. Nevyřešená položka je důvodem k získání chybějící dokumentace před schválením.
Zkontrolujte signálovou dobu i maximální zatížení
Vysoká maximální jmenovitá zatížitelnost kontaktu nedokazuje spolehlivý provoz při malém vstupním proudu PLC. Důležité mohou být materiály kontaktů, stav povrchu a výrobcem stanovená minimální přípustná zátěž. Samostatné rozhodnutí o výběru řeší příručka pro minimální spínací zátěž . Nepřidávejte libovolný rezistor ani jinou zátěž pouze proto, aby vstup působil stabilněji; každá taková změna vyžaduje zdokumentovanou konstrukční revizi.
Na druhé straně kontroly nesmí vstup přijímat vyšší napětí ani proud, než je povoleno. Jmenovité izolační napětí tlačítka, tepelný proud a zamýšlený spínací režim jsou odlišné specifikace. Žádná z nich nemůže nahradit limity vstupního kanálu. Do posouzení kompatibility zahrňte toleranci napájecího napětí a skutečné zapojení zpětného vedení, místo abyste se spoléhali pouze na jmenovité napětí uvedené na napájecím zdroji.
Pokud modul podporuje diagnostické impulzy nebo speciální režimy vstupů, zjistěte, jak tyto funkce spolupracují s vybraným kontaktem a zapojením vodičů. Při uvádění do provozu použijte zamýšlený režim. Úspěšný test s dočasnou konfigurací nedokazuje kompatibilitu s konfigurací stroje určenou k finálnímu nasazení.
Udržujte LED mimo vytváření zavádějící cesty signálu

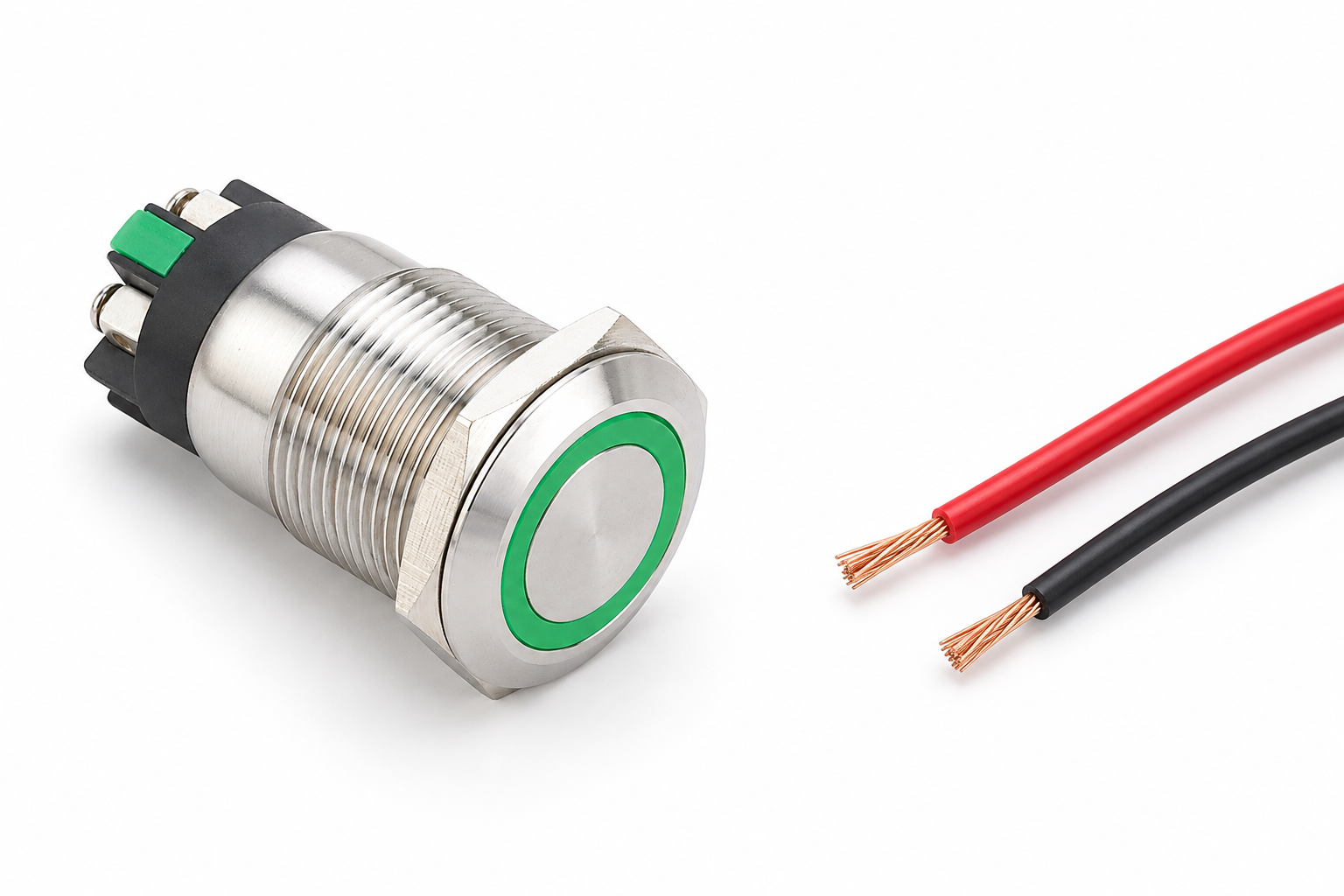

An illuminated ring can be powered while the mechanical contact remains open. Conversely, a valid contact closure may reach the PLC while the lamp remains dark. Those observations are not contradictory because they involve separate functions. Confirm the terminal diagram for the complete order code and identify any internal links before assuming independence.
Do not use an input terminal as a convenient lamp return. A connection through an LED or an electronic indicator can change the voltage seen by the input and make troubleshooting confusing. The switch-contact versus LED polarity article explains why those terminal groups need different checks. A ring that lights when pressed also does not prove that the machine accepted or completed the requested action.
Specify what illumination means: available control power, command received, permitted operation, or confirmed equipment state. Each requires a different control decision. The visual label and operator instructions should match that meaning so a technician does not mistake an indication for verified process feedback.

Ověřte vstup bez použití nebezpečné zkratky
Electrical inspection and testing require competent personnel and an appropriate isolation procedure. HSE’s electrical safety questions provide general context for safe work; the machine’s procedure determines how the specific inspection is performed. Do not bridge unknown terminals or defeat an interlock to discover which common arrangement works.

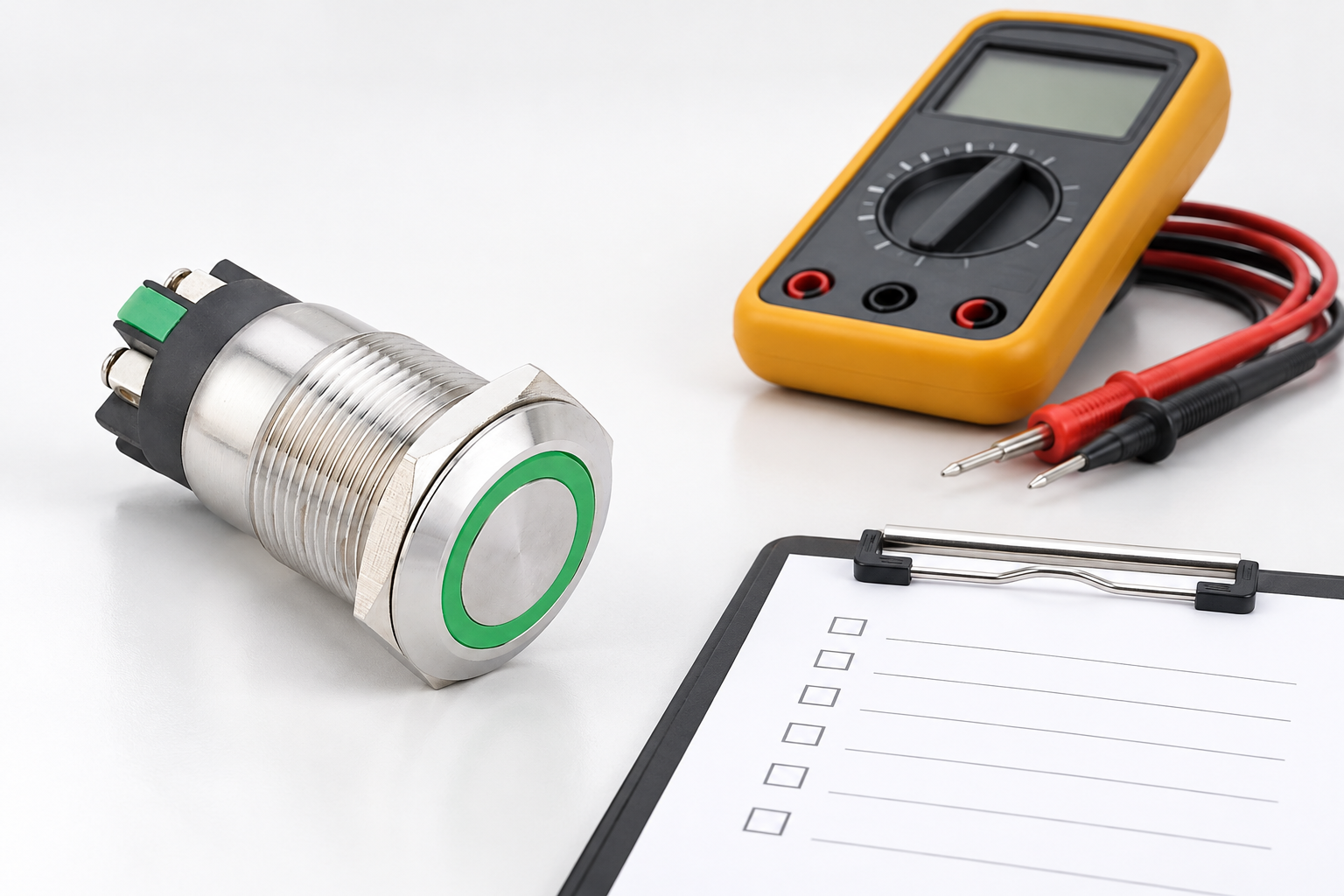

Start with the de-energized wiring and identification checks. Confirm the contact terminals, the input channel, its common group and the intended supply reference. An isolated contact check can establish which pair opens or closes, but it does not establish compatibility with powered input electronics. Remove test equipment and restore the documented circuit before controlled functional testing.
During authorized commissioning, compare three observations: contact operation, the module’s input indication, and the controller’s monitored input state. Record press and release separately. If the physical input changes but the expected program behavior does not, investigate mapping and logic rather than repeatedly replacing the button. If neither indication changes, investigate the circuit path and its permitted signal conditions.
Zahrnujte uvolnění, obnovení napájení a realistický čas stisku
A momentary button supplies a temporary condition; software decides how that condition becomes a command. Test a short normal press, a sustained press and release. Record whether the application uses a level or an edge and whether an input filter can suppress the shortest intended operation. Keep debounce handling separate from current-direction selection.
Also test the approved behavior after loss and restoration of control power. A maintained contact may already be closed when the controller restarts. Whether that condition should be ignored, acknowledged or processed is a system requirement. A sourcing or sinking label cannot answer it. Make the expected result explicit before testing rather than accepting whatever the first program happens to do.
Where two operators share a command, decide whether the controller needs to identify which station acted. Combining contacts onto one input may remove that information. The příručka návrhu panelu helps place the electrical decision alongside station labeling, mechanical access and service requirements.
Připravte užitečný dotaz na dodavatele
The ONPOW LAS1GQ screw-terminal ring-LED product page is a relevant starting point for a mechanical illuminated panel operator. Its appearance is not evidence of compatibility with a particular PLC. Send the exact input-module diagram, intended contact action, input current conditions, lamp requirements, panel drawing and target environment when requesting a matching configuration.
Ask for the complete order code and terminal drawing, including any internal connections. Request confirmation of the applicable signal duty rather than asking only whether the switch is “24 V.” That phrase can refer to illumination, control voltage or a circuit nominal value, and those are different questions. Preserve the approved response with the sample and the cabinet documentation.
Before placing a production order, test the selected sample with the intended module and released configuration. Record the component identities, measured conditions, expected states and observed results. This creates a repeatable acceptance reference for replacements without claiming that one sample establishes every environmental or lifetime requirement.
Často kladené otázky
Je mechanické tlačítko zařízením typu sourcing, nebo sinking?
An isolated mechanical contact is passive. The supply, receiving input and common connection determine the current path. Check the full assembly because powered electronic switches or internally connected indicators may behave differently.
Mohu změnit typ vstupu přepnutím dvou kontaktů?
Zaměnění vodičů na izolovaném pasivním kontaktu nezmění vnitřní vstupní obvod modulu. Použijte schéma výrobce a schválenou konfiguraci k zajištění požadované cesty proudu.
Funkční LED dokazuje, že vstup PLC funguje?
Ne. Provoz lampy a signální kontakt mohou být samostatné obvody. Potvrďte indikaci vstupního kanálu a monitorovaný stav řídicí jednotky během autorizovaného uvedení do provozu.
Je vysoké hodnocení proudu kontaktu dostatečné pro vstup PLC?
Ne. Ověřte skutečnou pracovní dobu signálu, jakýkoli minimální příslušný zátěž, vstupní prahové hodnoty a instalační podmínky. Maximální hodnocení samo o sobě nezaručuje spolehlivé přepínání při nízkém proudu.
