A Interruptor de botón pulsador de 1/2 pulgada debe seleccionarse a partir de su dibujo de montaje, no solo por su tamaño nominal. Una media pulgada equivale a 12,7 mm, sin embargo esa conversión no identifica la apertura requerida, rosca, longitud del vástago, tolerancia o espacio trasero. Confirme esos campos mecánicos antes de liberar un dibujo del panel o pedir un operador de reemplazo.
Parte 1. Lea la etiqueta de media pulgada como una pregunta de dibujo
Una etiqueta de media pulgada puede aparecer junto a un agujero de montaje, un cuerpo roscado, una familia nominal o una referencia dimensional en una lista de componentes. Esos descripciones son fáciles de confundir porque todas se refieren al mismo pequeño conjunto montado en panel. No dan la misma instrucción al fabricante.
Comience localizando la dimensión en un dibujo sectional. Una llamada a la apertura de agujero de montaje normalmente identifica la apertura y su tolerancia, mientras que una llamada a la rosca identifica la interfaz de fijación. La cabeza exterior o bisel generalmente necesita una comprobación de espacio libre separada contra botones adyacentes, etiquetas y bordes del panel.
| Lo que la lista podría significar | Campo de dibujo para localizar | Decisión afectada |
|---|---|---|
| Abertura del panel | Agujero nominal y tolerancia | Tamaño de punzón o taladro |
| Cuerpo roscado | Designación de rosca y longitud útil de rosca | Ajuste de tuerca y grosor del panel |
| Cabezal o embellecedor | Diámetro exterior y espacio libre frontal | Espaciado del operador y área de leyenda |
| Nombre de familia general | Vistas frontal y lateral acotadas | Si un producto puede entrar en revisión |
La etiqueta solo se vuelve útil después de que el dibujo muestra qué característica describe. Si el requisito comenzó como una nota de pieza de repuesto heredada, registre si “1/2 pulgada” provino del agujero antiguo, del roscado antiguo o de una descripción del proveedor. Eso evita reemplazar una pieza antigua por un operador visualmente similar que no pueda ser montado.
Parte 2. Convierta 1/2 pulgada sin elegir un agujero mediante aritmética
La mitad de pulgada se convierte en 12,7 mm. Esa cifra ayuda a un equipo global a conciliar un dibujo imperial con una lista de materiales en métricas, pero no especifica un recorte de producción. Una familia de productos cercana de 12 mm, 12,5 mm o 13 mm no es automáticamente un sustituto mecánico.
Importante: Una conversión de unidades no puede proporcionar una tolerancia de montaje ni una especificación de rosca. El documento de referencia del BIPM sobre las unidades básicas del SI ofrece el contexto de longitud del SI internacional; el dibujo del fabricante elegido sigue siendo la fuente para la apertura final del panel.
El redondeo puede crear dos riesgos diferentes. Una apertura demasiado pequeña impide el ensamblaje o daña el acabado durante la instalación. Una apertura demasiado grande puede reducir la retención, comprometer un arreglo de juntas o dejar un espacio visible inaceptable alrededor del operador.
| Indicación dimensional | Qué indica al comprador | Lo que aún necesita confirmación |
|---|---|---|
| 1/2 pulgada | La expresión imperial nominal | ¿Qué característica del producto usa esa dimensión? |
| 12,7 mm | La conversión exacta de longitud | Tolerancia del agujero y proceso de herramientas |
| “Montaje de 12 mm” | Una familia de productos declarada | Compatibilidad con la apertura heredada |
| Referencia de rosca | Designación de interfaz de fijación | Espacio libre en el bisel y espacio en el terminal trasero |
Para un concepto de panel métrico más pequeño, el Guía de selección de interruptores pulsadores de 8 mm cubierta es una familia compacta separada. No debe usarse para justificar una conversión no verificada de un requisito de montaje de media pulgada.
Parte 3. Separe las dimensiones de la apertura, vástago, rosca y bisel

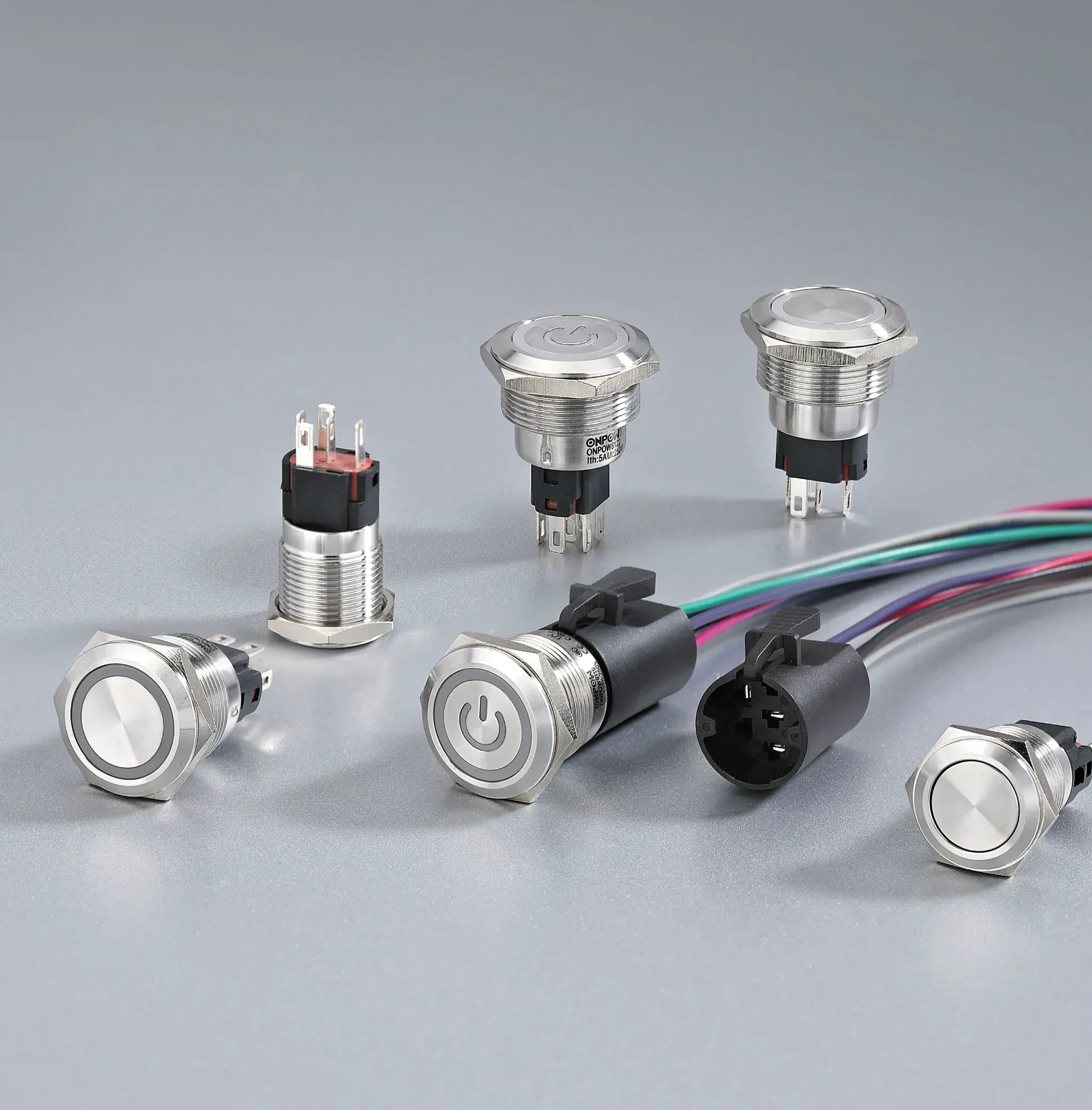

La abertura es la apertura del panel. La espiga es la parte del cuerpo que pasa a través de ella. Una rosca describe cómo un tornillo o otra pieza de fijación se engancha a ese cuerpo, mientras que un bisel es la característica visible en el frente que puede ser más ancha que la abertura.
Lee cada dimensión junto a su línea de guía y dirección de vista. La explicación de Rockwell Automation sobre lo que representa un diámetro de botón pulsador nombrado es un contexto útil: una etiqueta de diámetro requiere un punto de referencia explícito. No reemplaza un dibujo de contorno para la pieza seleccionada.
El dibujo también debe mostrar cualquier pestaña de localización, ranura de llave, arandela de sellado o característica anti-rotación. Estos detalles pueden hacer que un operador de forma redonda parezca inadecuado para un agujero redondo simple. Pregunta si la pintura, recubrimiento en polvo, etiquetas, películas o una junta frontal están incluidos en el rango de grosor del panel indicado.
Parte 4. Revise el grosor del panel, la distribución y el espacio trasero juntos
Si un panel tiene suficiente espacio en la cara frontal, el ajuste aún puede fallar detrás de la puerta. Los bloques de contacto, conectores, radio de curvatura del cable, alivio de tensión, soportes y espacio para cerrar la puerta consumen espacio. Revísalos en la misma sesión de dibujo que el agujero y el bisel.
Las discusiones en foros suelen enmarcar esto como un problema práctico de profundidad: un control puede estar separado del panel por una estructura de PCB o cableado detrás de él. Ese lenguaje es útil porque mantiene la revisión centrada en un envolvente de ensamblaje real en lugar del diámetro de la cabeza únicamente.
| Elemento de revisión del panel | Una pregunta para responder | Efecto en la adquisición |
|---|---|---|
| Grosor y acabado | ¿Es suficiente la longitud útil de la espiga después del recubrimiento? | Confirma el anclaje de la pila |
| Espaciado frontal | ¿El bisel limpia las etiquetas y las cabezas cercanas? | Protege la legibilidad y el acceso |
| Vista de la sección trasera | ¿Los terminales y cables despejan los soportes y la puerta cerrada? | Previene interferencias tardías |
| Acceso operativo | ¿El instalador puede apretar y quitar el hardware de retención? | Afecta el montaje y el servicio |
| Función eléctrica | ¿Qué disposición de contactos y acción se requiere? | Previene una selección solo mecánica |
El Guía de interruptores pulsadores de 19 mm Ilustra cómo una familia de diámetros documentada aún debe ser evaluada con el panel y el uso previsto por el operador. Mantén el requisito de media pulgada separado hasta que se confirme su propio dibujo.
Parte 5. Envíe los campos de montaje que evitan retrabajo en el ajuste
En lugar de enviar un diámetro nominal en el asunto de un correo electrónico, proporciona la información del panel como un conjunto controlado. Envía el dibujo con revisión controlada e identifica la característica exacta que describe el término de media pulgada. Incluye la función de operación para que las opciones mecánicas y de contacto puedan verificarse juntas.
| Entrada de dibujo para una cotización | Por qué importa | Error común evitado |
|---|---|---|
| Tamaño del recorte y tolerancia | Define la interfaz del panel | Seleccionando a partir de una conversión aproximada |
| Material del panel, grosor y acabado | Prueba el conjunto de vástago y arandela | Ignorando pintura o una etiqueta frontal |
| Distribución frontal y separación central | Prueba de espacio libre del bisel y la leyenda | Aglomeración de controles adyacentes |
| Sección trasera y envolvente del cableado | Prueba terminales y acceso al servicio | Descubrimiento de colisiones después de la construcción |
| Operación requerida y necesidad de contacto | Conecta el operador con la función de control | Ordenar solo por apariencia |
| Cantidad y destino | Revisión de cotización y documentación de marcos | Dejar entradas comerciales sin resolver |
IEC 60947-5-1 proporciona un marco estándar general para dispositivos de circuitos de control de baja tensión. No establece la apertura de montaje del producto individual, por lo que el dibujo dimensional y la configuración seleccionada deben formar parte del registro de compra.
Para una solicitud de cotización, adjunte las seis entradas listadas al dibujo liberado. Esto proporciona al proveedor los detalles de recorte, pila de montaje, espacio libre y función necesarios para una revisión precisa de la configuración.
Parte 6. Use botones metálicos ONPOW después de confirmar el dibujo

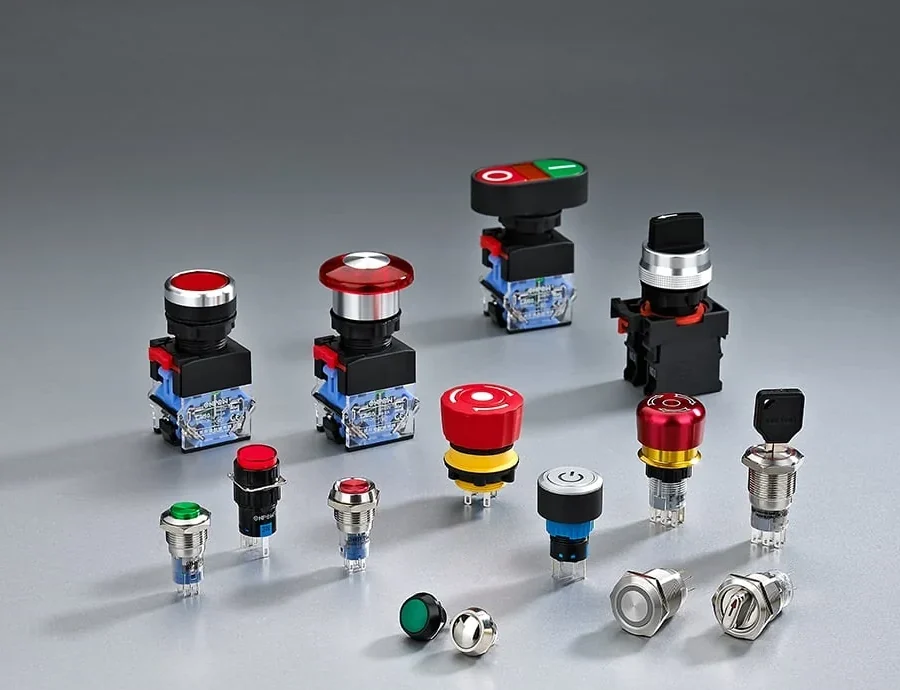

Una vez que la información de montaje esté completa, el categoría de interruptores de botón pulsador metálico ONPOW ofrece un punto de partida adecuado para una familia de productos para una consulta basada en dibujos. No interprete la categoría como una promesa de que cualquier artículo encaje a la mitad de pulgada verificado. Pida a ONPOW que confirme el dibujo de montaje, la acción de operación, los contactos, la forma del terminal, el requisito de iluminación y la documentación relevante del SKU seleccionado.
Envía el dibujo del panel liberado, la función prevista, la cantidad, el destino y el requisito de entrega objetivo al equipo de ventas de ONPOW. Indica si la expresión de media pulgada se aplica a una apertura de panel existente o a una descripción de componente legado. Esto proporciona un punto de partida mecánico claro para la revisión sin hacer una afirmación de ajuste no respaldada.
Para otros temas documentados sobre la selección de paneles, visita el Blog de ONPOW. Mantén la revisión del dibujo aprobado junto con la lista de materiales para que una revisión de reemplazo o de la carcasa pueda verificarse contra la misma interfaz.
Preguntas Frecuentes
¿Siempre es un interruptor de botón pulsador de 1/2 pulgada un modelo de 12 mm?
No. Una media pulgada equivale a 12,7 mm, mientras que una lista puede usar su etiqueta de tamaño para un agujero de montaje, una rosca, una característica del cuerpo o una familia de productos. Usa el dibujo seleccionado para identificar la dimensión relevante.
¿Qué agujero debo hacer para un botón pulsador de media pulgada?
Haz solo la apertura indicada por el dibujo de montaje del fabricante seleccionado, incluyendo la tolerancia. No elijas una punzonadora o taladro solo por la conversión de 12,7 mm.
¿La media pulgada describe el recorte o el cuerpo roscado?
Puede describir uno u otro en listados de productos. Lea la llamada de dimensiones y la vista en sección para ver si el número está unido a la apertura del panel, rosca, vástago o cabeza.
¿Qué información sobre el grosor del panel se necesita?
Proporcione el material base, rango de grosor, pintura o recubrimiento, etiquetas, juntas y cualquier cubierta frontal. Estos elementos cambian la pila de fijación y la longitud útil del vástago.
¿Necesitan verificaciones separadas el diámetro del bisel y el diámetro del recorte?
Sí. El bisel afecta al espacio libre frontal, el espaciado y la visibilidad de la etiqueta, mientras que el recorte controla la interfaz de montaje. Una revisión de ajuste debe incluir ambas dimensiones.
¿Puede ONPOW proporcionar un interruptor de botón pulsador de media pulgada?
Utilice la categoría de botones pulsadores metálicos de ONPOW para comenzar una consulta basada en dibujo. El proveedor debe confirmar las dimensiones de montaje y la configuración del SKU seleccionado en lugar de confiar solo en la etiqueta de media pulgada.
