La force d'opération du micro-interrupteur est la force requise au point d'actionnement spécifié pour faire changer le contact dans les conditions indiquées par le fabricant. Ce n'est pas la même que la force de déverrouillage, la force au maximum du déplacement ou une charge d'impact admissible. Sélectionnez-la en même temps que la géométrie de l'actionneur, la rigidité cible, le déplacement, le frottement et la tolérance. Une force cible disponible trop faible peut empêcher le fonctionnement ; une charge excessive ou mal dirigée peut endommager le mécanisme. La seule force d'opération ne prédit pas la durée de vie de l'application. Une installation fiable donne au commutateur un trajet de mouvement contrôlé et vérifie à la fois le fonctionnement du contact et le déverrouillage dans l'assemblage réel.
Savoir quelle force le fiche technique indique
La force spécifiée appartient à un actionneur défini et à un point de mesure. Une valeur mesurée à l'extrémité d'un levier ne peut pas être comparée directement à une valeur à un plongeur court sans comprendre la géométrie. Différents suffixes peuvent utiliser différents actionneurs et dispositions internes même lorsque le corps semble similaire.
Enregistrer la définition du fabricant de la force d'opération, de la force de déverrouillage et de toute force de déplacement supplémentaire. Noter si la valeur indiquée est un maximum, un minimum, une valeur typique ou une plage. Une valeur typique ne peut pas être considérée comme un maximum garanti dans un calcul de tolérance. Demander des précisions si le catalogue omet la position ou les conditions de mesure.
Pour le mécanisme derrière le changement de force, voir comment fonctionne un micro-interrupteur. Pour comparer les interfaces d'actionneur, utiliser géométrie du rouleau et du came du micro interrupteur. Ces sujets liés expliquent pourquoi un chiffre de force doit rester attaché à son agencement physique.
Séparer la force du commutateur de la force au point cible de la machine
Un came, un levier, une liaison ou une cible flexible modifie la relation entre le mouvement de la machine et la charge de l'actionneur. Le frottement et la conformité peuvent consommer une partie du mouvement ou de la force disponibles. La force requise à la cible n'est donc pas toujours la force du catalogue appliquée directement au point de mesure du commutateur.
Pour un levier simplifié sans perte, l'équilibre de moment relie les forces à leurs distances perpendiculaires du pivot. La relation conceptuelle est F1 × L1 = F2 × L2. Les forces sont mesurées en newtons et les distances doivent utiliser la même unité de longueur. Le frottement réel, les angles changeants, les forces de ressort et la déformation nécessitent une analyse supplémentaire ; cette formule n'est pas un calcul complet d'installation.
En tant que calcul illustratif sans rapport avec une cote ONPOW, une force de 2N à un bras de levier de 10 mm correspond à 1N à un bras de levier de 20 mm dans un levier statique idéal. Cette réduction de force s'accompagne d'une relation de mouvement différente. Ne modifiez pas la longueur de l'actionneur uniquement pour réduire la force sans vérifier le déplacement, le dégagement et la configuration autorisée par le fabricant.

Construire la revue de force autour du déplacement complet
La cible doit exercer une force suffisante lorsque l'interrupteur fonctionne et une capacité de retour adéquate pour que l'actionneur se libère. La force peut varier avec le mouvement car le mécanisme à ressort passe son point de rupture. La position finale comprimée peut impliquer une charge différente du point auquel le contact se transfère.
| Élément lié à la force | Question à réponse | Source d'information |
|---|---|---|
| Force d'actionnement | La cible peut-elle la produire de manière fiable au point spécifié ? | Données exactes de l'actionneur et mécanisme cible |
| Force de libération | La cible et l'actionneur peuvent-ils revenir sans coller ? | Données exactes de la libération et chemin de retour |
| Charge lors du déplacement supplémentaire | Que se passe-t-il après le changement de contact ? | Informations sur le déplacement/force et conception de l'arrêt externe |
| Friction | Le contact glissant consomme-t-il la force disponible ? | Surface et géométrie exactes de la cible |
| Conformité | Une bride ou une cible se plie-t-elle avant l'opération ? | Mesure de l'assemblage supporté |
| Impact | La cible peut-elle frapper l'actionneur de manière inattendue ? | Analyse du mouvement et des défauts de la machine |
La table sépare délibérément l'action continue de l'impact. Une valeur de force de fonctionnement statique ne permet pas d'établir une classification d'impact ou une autorisation d'utiliser l'interrupteur comme arrêt de la machine.
Une faible force peut aider une cible légère mais crée d'autres vérifications
Une cible délicate ou un mécanisme à faible énergie peut nécessiter un commutateur à faible force pour que la détection ne perturbe pas le processus. Cependant, l'installation doit toujours franchir le point de fonctionnement et se réinitialiser de manière fiable. Une cible légère peut être affectée par la vibration, la contamination, l'alignement, ainsi que par le mouvement du câble ou du support.
Vérifiez la force dans des conditions de fabrication et de service prévues. Si la cible fournit à peine la force nécessaire à la position nominale, la tolérance et le frottement peuvent entraîner une opération manquée. Envisagez une meilleure interface de mouvement ou une option d'actionneur appropriée plutôt que de choisir un ressort plus léger non spécifié.
Ne modifiez pas le ressort interne ni ne pliez le levier pour obtenir une sensation souhaitée, sauf si les instructions du fabricant permettent explicitement cette méthode. De tels changements peuvent modifier le déplacement, le timing du contact et la durée de vie. Obtenez une variante approuvée dont les caractéristiques publiées peuvent être évaluées.
Une force plus élevée n'est pas automatiquement synonyme de durée de vie plus longue
La durée de vie mécanique est associée aux conditions de test déclarées et au comportement du composant. La durée de vie électrique dépend également de la charge et des conditions de commutation. Un chiffre de force seul ne révèle pas ces résultats dans un mécanisme réel. Un commutateur à force plus élevée soumis à un frottement latéral ou à un déplacement excessif peut également échouer prématurément.
Une force appliquée plus importante peut augmenter le mouvement du support, l'usure à la surface de contact et la contrainte sur une fixation. Lorsque la cible de la machine dépasse le débattement nécessaire, un arrêt externe ou un agencement de came approprié doit contrôler ce mouvement. Ne considérez pas le corps ou le piston de l'interrupteur comme un élément structurel illimité.
Le contexte des normes en CEI 60947-5-1 ne fournit pas une équation universelle de force à durée de vie. Demandez les données mécaniques et électriques déclarées du modèle exact, et vérifiez séparément les conditions d'application.
La charge latérale et la flexibilité de montage modifient le résultat
Un piston à broche nécessite généralement une action principalement axiale autorisée. Un levier ou un rouleau a sa propre direction permise et sa géométrie. Un contact hors axe peut augmenter le frottement, inhiber la réinitialisation ou user l'actionneur même lorsque la force de poussée nominale semble appropriée.
La flexion du support est une autre source courante de mesures trompeuses. Une partie du mouvement de la cible peut plier le support avant de déplacer l'actionneur. Un test manuel sur une pièce de banc lâche ne reproduit pas cette installation. Mesurez l'ensemble supporté avec la cible dans son trajet de mouvement réel.
Vérifiez le fixation, les verrouillages de réglage et le dégagement de tension du câble. Un faisceau en mouvement peut déplacer l'interrupteur ou tirer sur son montage. Utilisez le liste de vérification de sélection de micro-interrupteur industriel pour inclure ces détails mécaniques aux côtés de la capacité de contact et de l'environnement.

Mesurer la force sans dépasser le déplacement permis
Utilisez une méthode de mesure appropriée définie par le plan d'essai d'ingénierie. Placez l'instrument de force au point de contact spécifié et alignez-le avec la direction autorisée. Enregistrez la position de l'actionneur et le changement électrique, pas seulement la plus grande lecture observée lors d'une poussée non contrôlée.
Si le test se poursuit au-delà de l'opération, restez à l'intérieur des limites de déplacement et de charge spécifiées. Un manomètre ne rend pas un test de surcharge inoffensif. Appuyer à plusieurs reprises sur un petit actionneur contre sa position finale interne peut endommager le composant et invalider la comparaison.
Pour l'équipement installé, l'inspection et le test doivent suivre la procédure de contrôle de l'énergie de la machine. Le personnel qualifié doit prendre en compte les risques électriques et d'énergie stockée. Les exigences françaises incluent 29 CFR 1910.147 et 29 CFR 1910.333. Utilisez la procédure de mise en service autorisée pour tout test alimenté.
Considérer la durée de vie de l'application à travers le mécanisme de défaillance réel
Si les interrupteurs échouent prématurément, examinez les dommages et les conditions de fonctionnement avant de modifier la spécification de force. Une surface de contact usée suggère un problème différent d’un contact électrique brûlé, d’un actionneur plié, d’un support desserré, d’un corps fissuré ou d’une borne intermittente. Plusieurs de ces problèmes peuvent coexister.
Comparez la charge de commutation, la fréquence, la vitesse cible, le déplacement maximum, la direction de la force, l'environnement et le moment des défaillances. Un problème de contact sous une charge inductive peut nécessiter une révision de l'interface électrique plutôt qu’un actionneur plus léger. Un piston endommagé mécaniquement peut nécessiter la correction du came ou de l’arrêt externe.

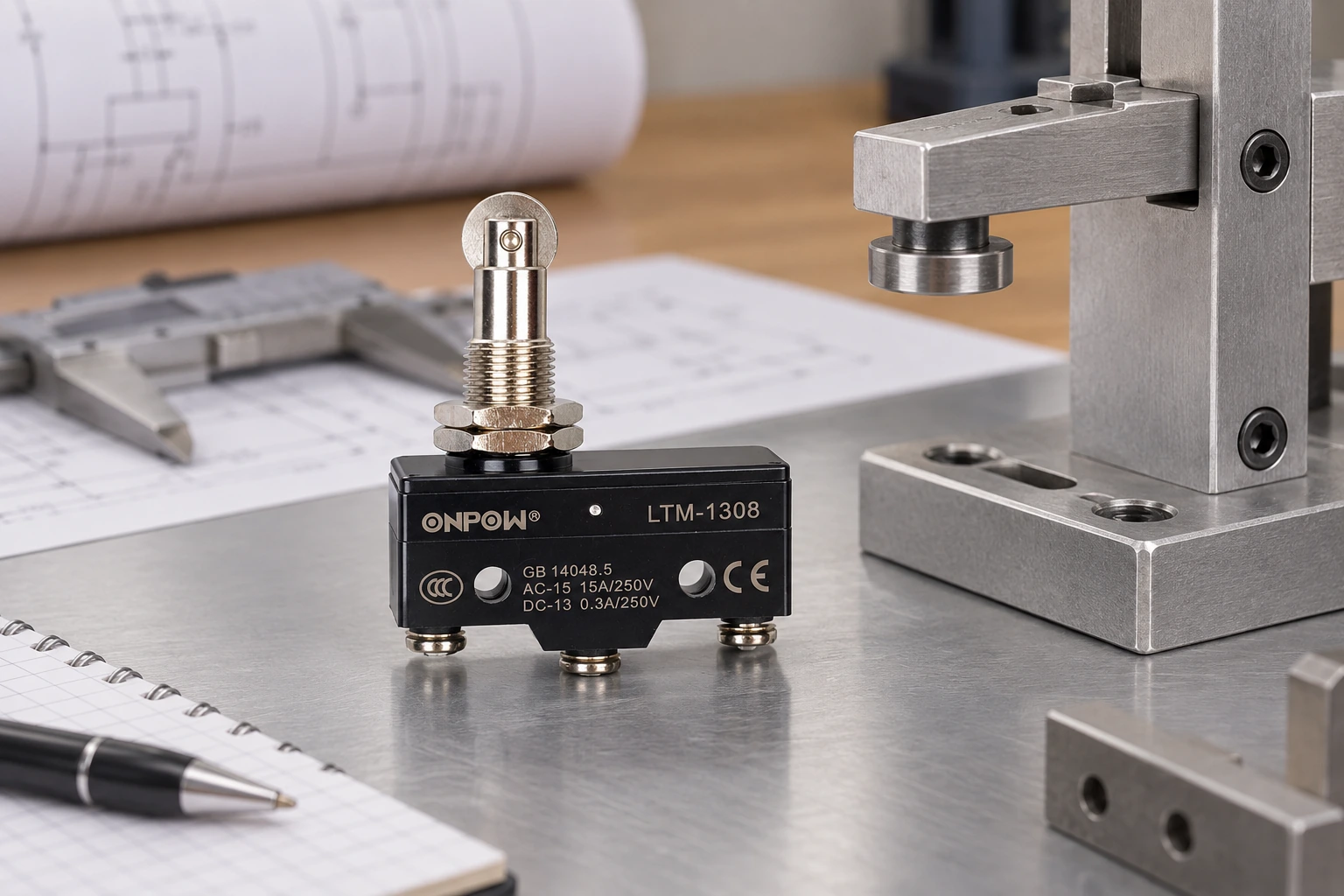

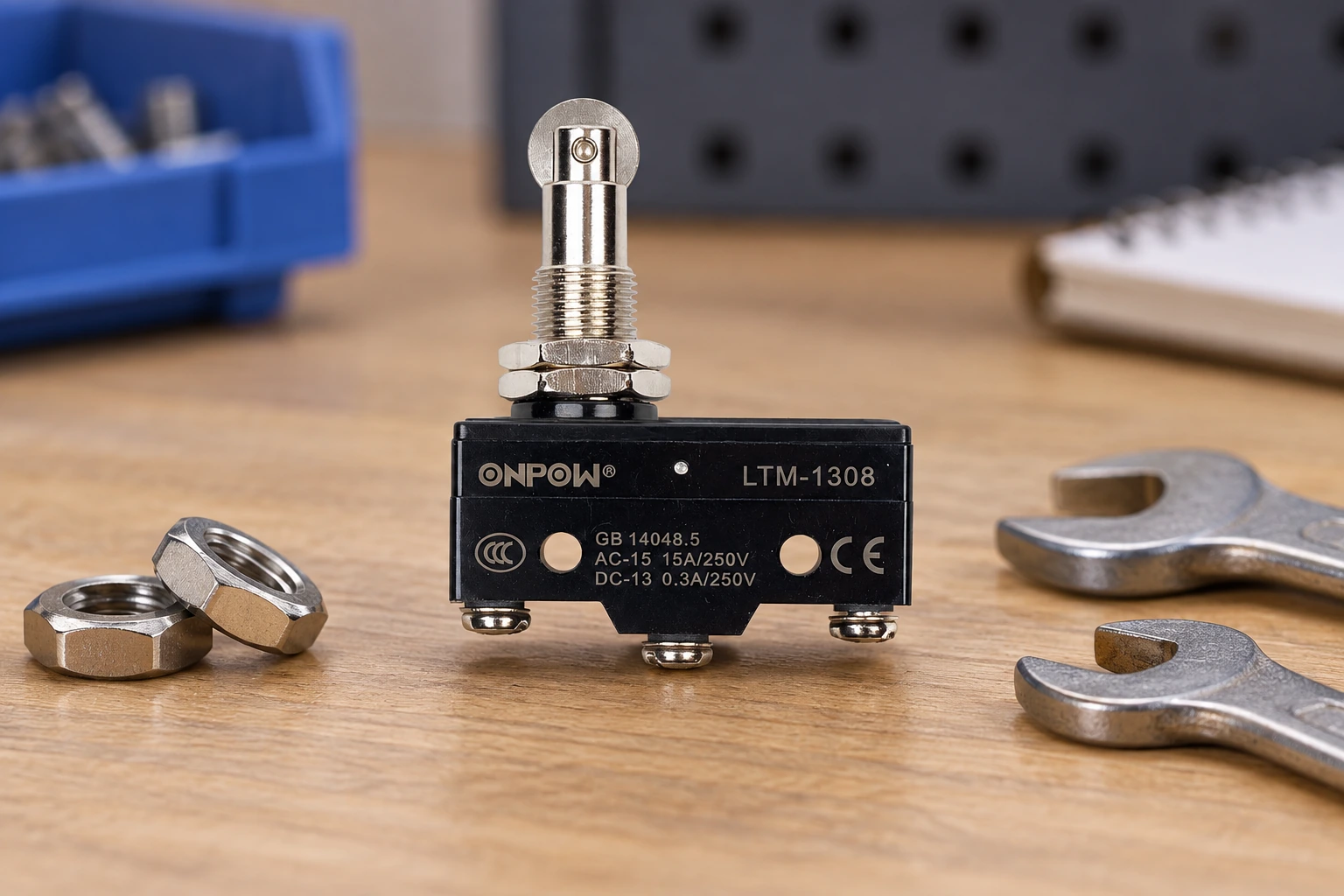

Un vrai Exemple de produit ONPOW LTM-1308 apparaît dans les illustrations. L'image ne détermine pas sa force ou sa durée de vie dans votre application. Demandez les données actuelles de force et de déplacement pour la variante exacte et envoyez des photographies du mécanisme lors de discussions sur l'usure précoce.
Spécifier la force avec des conditions d'acceptation mesurables
Une demande auprès d’un fournisseur doit identifier le type d’actionneur, le point de mesure, la plage de mouvement cible, la force disponible, la fréquence de fonctionnement, l’environnement, la charge électrique et le mode de montage. Incluez la tolérance de la cible et tout risque de chargement latéral ou d’impact. Indiquez le comportement requis en fonctionnement et en libération.
Dans la spécification finale, distinguez les limites garanties des valeurs typiques du catalogue. Enregistrez le test d’acceptation et la référence d’ajustement installée. Si la durée de vie en application est importante, définissez les conditions de qualification réelles plutôt que de substituer le chiffre du cycle mécanique du catalogue à une promesse de durée de vie sur le terrain.
Utilisez comparaison micro-interrupteur versus limiteur lors de la décision si l’application nécessite un composant nu ou un ensemble de détection de position plus complet avec des exigences de montage et de protection différentes.
Vidéo éducative
Explication du limiteur de fin de course | Principes de fonctionnement par RealPars. Connaissances éducatives générales. Utilisez le dessin du produit sélectionné et la conception de la machine pour le circuit et l'installation réels. Regarder sur YouTube.
Foire aux questions
La force d’actionnement correspond-elle à la force nécessaire pour parcourir toute la course ?
Aucune supposition générale ne permet cette interprétation. Elle se réfère à la condition de fonctionnement du contact définie. La force à un déplacement supplémentaire et la position finale autorisée doivent être vérifiées séparément.
Une levier plus long peut-il réduire la force cible?
Cela peut modifier la relation de force, mais cela modifie également le mouvement, le dégagement et la géométrie. Utilisez une option d’actionneur approuvée et vérifiez le mécanisme complet.
Une force plus faible signifie-t-elle un commutateur électrique plus rapide ?
Pas par lui-même. Le transfert électrique, le mouvement de l'actionneur et le timing du récepteur sont des caractéristiques distinctes. Vérifiez le composant spécifique et l'application plutôt que d'inférer la vitesse à partir de la force.
La force d'exploitation peut-elle prédire la durée de vie en service?
Non. La charge, le déplacement, l’alignement, les conditions de commutation, la fréquence, l’environnement et le support mécanique influencent également le résultat. Utilisez les données déclarées et la qualification de l’application.
Que doit-on enregistrer lors d'un test de force?
Enregistrez la pièce exacte, l'actionneur, le point de mesure et la direction, les positions de fonctionnement et de décharge, les forces observées, la disposition du dispositif de fixation et les limites d'acceptation applicables.
