Um mecanismo de botão de pressão converte a pressão de uma pessoa numa mudança definida do estado do contacto, retornando após libertação ou mantendo um estado de acordo com o seu projeto. O operador visível, o conjunto de montagem, a fronteira de vedação e os contactos elétricos desempenham funções diferentes. Compreender esses limites ajuda um construtor de painéis a especificar e inspecionar o dispositivo completo sem presumir que uma cabeça de metal, um anel iluminado ou um número específico de terminais revela a sua construção interna. Comece com o desenho do código de pedido exato e o comportamento requerido. Este artigo explica a inspeção e seleção relacionadas com o mecanismo; não afirma que todos os modelos ONPOW tenham a mesma mola, trava ou layout interno.

Acompanhe a ação do dedo do utilizador até ao circuito

O operador frontal recebe a pressão. A disposição interna do dispositivo transfere esse movimento para um ou mais elementos de contacto, alterando o percurso elétrico. Ao libertar, um dispositivo momentâneo destina-se a retornar à sua condição de descanso definida. Um dispositivo mantido mantém uma condição até que a sua ação de libertação ou reinício especificada ocorra. A sequência exata pertence à configuração selecionada.

Separe estas observações durante a inspeção: a cabeça move-se, a cabeça retorna, o contacto muda de estado e o circuito receptor reconhece a mudança. Um mecanismo pode parecer mover-se normalmente enquanto um problema de ligação impede um sinal útil. Por outro lado, um controlador pode manter um comando após a libertação de um contacto momentâneo que funciona corretamente. Nenhum sintoma isolado prova uma falha mecânica.

Use o desenho para estabelecer qual o movimento e a sequência de contactos esperados. Uma pressão suave é uma observação, não um critério completo de aceitação. Se o tempo, percurso ou força forem importantes para a aplicação, obtenha os valores publicados relevantes e o método de teste em vez de confiar na impressão de uma amostra por uma pessoa.

Mantenha as funções de operador, contacto e iluminação distintas

O operador é a parte que uma pessoa toca. O conjunto de montagem posiciona e mantém o dispositivo no painel. A disposição dos contactos define os percursos elétricos comutados. Uma lâmpada adiciona uma função de indicação que pode ter terminais e requisitos de alimentação separados. Estas funções podem ser embaladas juntas sem se tornarem especificações intercambiáveis.

Por exemplo, um anel iluminado pode identificar uma estação num espaço de trabalho com pouca luz sem indicar que o seu contacto está fechado. Uma cabeça de metal plana pode descrever uma forma externa sem demonstrar a sua ação de contacto interna. Um corpo roscado pode fornecer uma interface de montagem sem provar uma resistência particular à rotação, vibração ou exposição à água no painel completo.

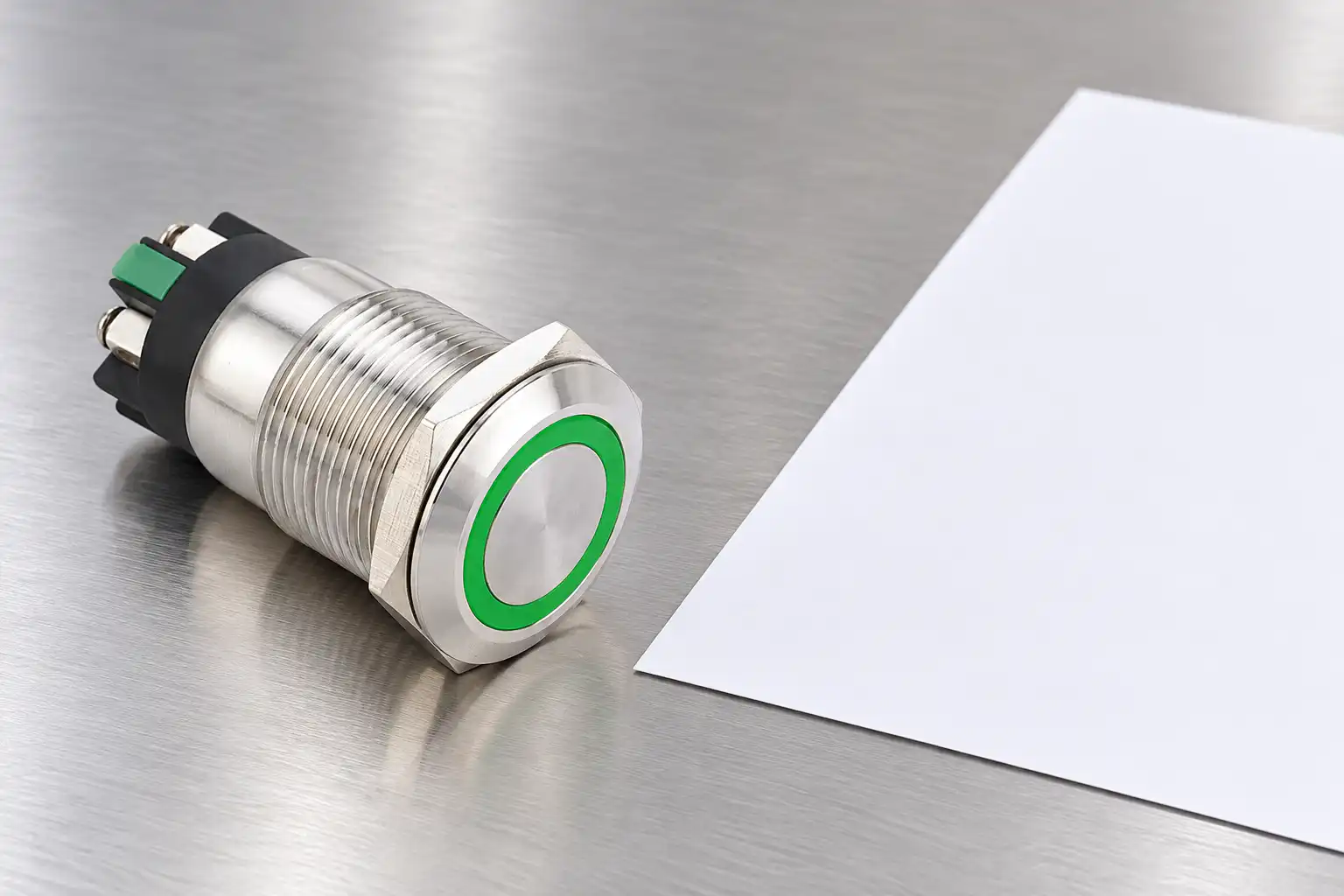

O Produto de anel com terminais de parafuso ONPOW LAS1GQ com LED fornece um exemplo externo concreto: operador de metal, corpo de montagem roscado e região de ligação traseira. A sua fotografia suporta essas características visíveis. Use o desenho de configuração para identificar os contactos aplicáveis e as ligações da lâmpada; a fotografia não é uma vista interna cortada.

ONPOW LAS1GQ-11E/L/S — original manufacturer product photograph
Referenced product example: ONPOW LAS1GQ-11E/L/S. Match the ordered model and current drawing; this photograph does not establish interchangeability, circuit connections, environmental ratings or test results.

Especifique com precisão o comportamento momentâneo e mantido

Para serviço momentâneo, escreva a condição de contacto requerida em repouso, durante a operação e após a libertação. Se a função exigir um comando curto, também descreva como o sistema de controlo interpreta uma pressão sustentada. Um botão que retorna mecanicamente não especifica como o software lida com comandos repetidos ou mantidos.

Para serviço mantido, descreva a ação que altera o estado e a ação que o restaura. Termos como travamento, ação alternada, bloqueio e auto-bloqueio podem ser utilizados de forma diferente em consultas informais. Solicite uma sequência de operação e o código de ordem exato, em vez de presumir que um termo de marketing familiar identifica o mesmo mecanismo em todas as famílias de produtos.

Não confunda retenção mecânica com o estado armazenado de um controlador. Um contato momentâneo pode iniciar uma lógica que permanece ativa após a liberação. Um contato mantido pode estar eletricamente fechado enquanto a máquina está impedida de agir por outra condição. Mantenha o cronograma de contato físico e a descrição da função de controle juntos para que a equipe de manutenção possa distingui-los.

Leia as especificações relacionadas com o mecanismo como limites separados

A tabela abaixo é uma lista de verificação qualitativa de revisão. Não fornece um limite numérico universal porque força, percurso, vida útil e condições de montagem dependem do dispositivo selecionado e das condições de teste.

Item a revisar O que descreve Evidências a obter Inferência comum incorreta
Ação operacional Comportamento de retorno ou retenção Sequência de operação específica da configuração Cada botão de metal é momentâneo
Configuração dos contactos Estado e número de caminhos comutados Desenho do terminal e contato Contagem de terminais sozinha identifica os contatos
Força de operação e percurso Condições mecânicas de entrada definidas Valores, tolerâncias e referência de teste Uma amostra confortável estabelece todos os limites
Interface de montagem Como o dispositivo é retido no painel Abertura, espessura da pilha e método de instalação Qualquer orifício adequado cria uma instalação aprovada
Limite ambiental Quais superfícies e condições estão protegidas Instruções de produto e montagem A proteção frontal inclui todas as ligações traseiras
Resistência Desempenho sob condições de ciclo definidas Condições de vida mecânicas e elétricas Um número de ciclo garante um intervalo de serviço

Mantenha visível a distinção entre uma característica testada e um requisito de aplicação. Se um valor publicado não descreve a carga ou ambiente pretendido, peça esclarecimentos. Não o estenda silenciosamente para uma carga diferente porque o produto externo parece semelhante.

Inspecione o ajuste sem forçar o mecanismo

Uma abertura no painel, empilhamento de montagem ou componente vizinho pode interferir na operação normal. Confirme o recorte liberado, a espessura do painel, o arranjo das porcas e a folga traseira. Inspecione o alinhamento e o acesso antes de apertar ou conectar condutores. Um operador que funciona livremente numa bancada pode comportar-se de forma diferente após uma instalação incorretamente montada que o restrinja.

Siga o método de instalação especificado. Não compense uma abertura incorreta aplicando força extra de aperto, adicionando uma pilha não aprovada de arruelas ou forçando a caixa traseira contra o invólucro. O guia de torque da porca de montagem explica por que uma suposição genérica de torque não substitui as instruções de montagem selecionadas.

Após a instalação, avalie o movimento pretendido usando um procedimento de inspeção aprovado. Procure por interferências de uma placa de legenda, proteção, feixe de cabos ou operador vizinho. Mantenha as condições de teste documentadas. Se o produto ficar preso apenas após a montagem, investigue a instalação antes de concluir que o arranjo de retorno interno precisa de modificação.

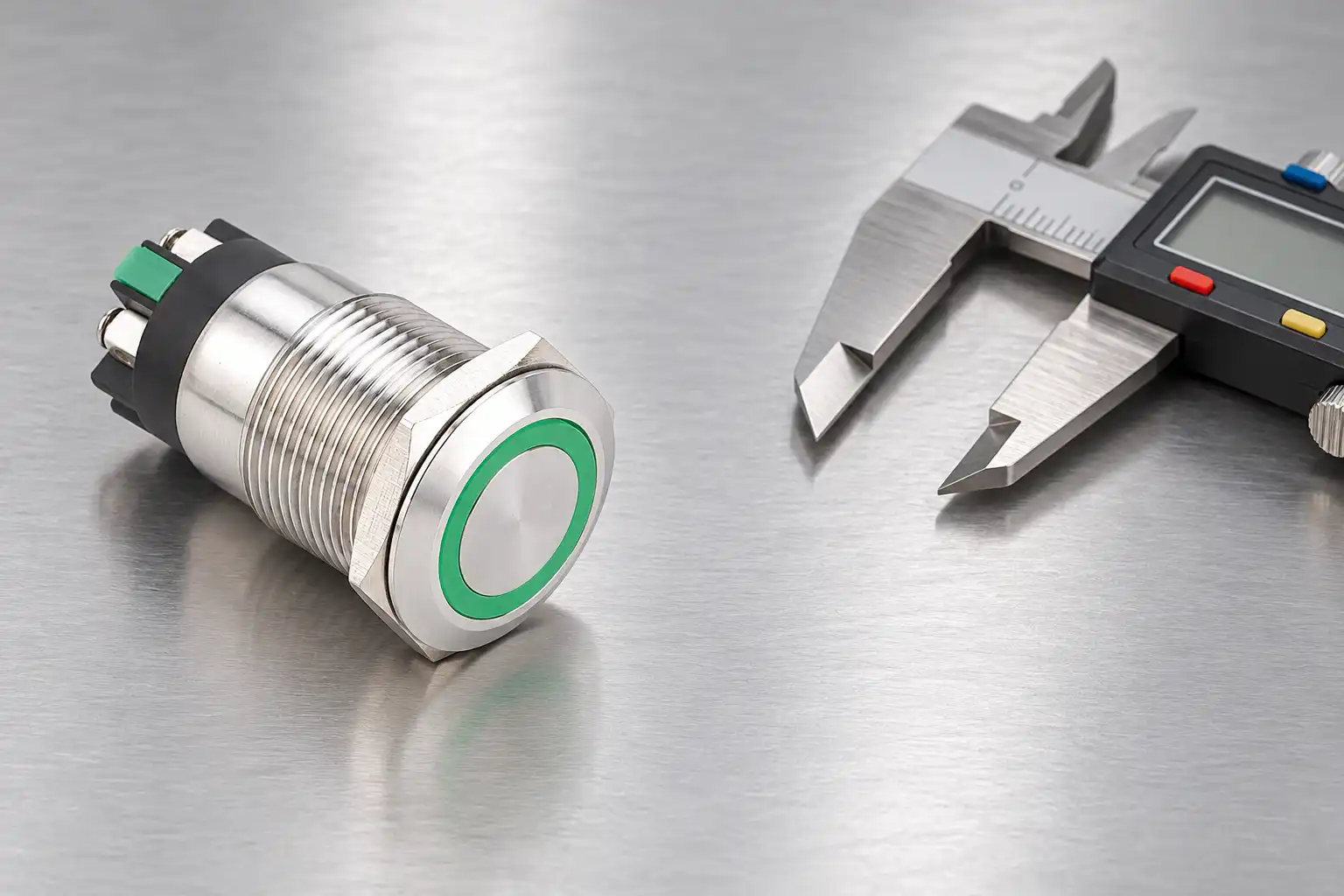

ONPOW ONPOW26-11P — fotografia do produto do fabricante original
Exemplo de construção relacionada para comparação: ONPOW ONPOW6122F-11/S. Corresponda ao modelo encomendado e ao desenho atual; esta fotografia não estabelece intercambialidade, ligações de circuito, classificações ambientais ou resultados de testes.

Verifique o contacto separadamente da lâmpada

Identifique os grupos de terminais a partir do desenho exato, com o circuito isolado de forma segura, conforme necessário. Uma verificação de continuidade em um contato devidamente isolado pode mostrar seus estados de repouso e acionado. Não determina a voltagem da lâmpada, a carga total de comutação do contato ou o funcionamento confiável em uma corrente de sinal muito pequena. Essas informações requerem documentação e avaliação separadas.

Caminhos paralelos em equipamentos conectados também podem confundir uma medição. Uma leitura feita através de um contato ainda conectado a outros elementos do circuito pode descrever mais do que esse contato. O pessoal competente deve escolher o método de isolamento e teste. O guia de interpretação de continuidade de contato discute como evitar tratar uma indicação do multímetro como um diagnóstico completo.

Geral orientação de segurança elétrica do HSE fornece contexto para inspeção segura e trabalho competente. Não realize testes de resistência em equipamentos energizados ou contorne funções de proteção para testar um operador. O procedimento aprovado do local determina como a máquina específica é tornada segura e devolvida ao serviço.

Interprete os problemas de retorno sem adivinhar partes ocultas

Se um operador não retornar conforme esperado, primeiro confirme se a configuração entregue é realmente momentânea. Depois, verifique interferências externas, contaminação, distorção na montagem e danos. Um estado retido pode estar correto para uma configuração mantida; um retorno lento pode ter várias causas que não podem ser identificadas apenas pela forma da cabeça.

Não abra uma montagem selada, estique uma mola suspeita, adicione lubrificante ou modifique uma trava, a menos que o fabricante forneça um procedimento de serviço autorizado. Essas alterações podem afetar a ação do contato, vedação e operação previsível. Uma montagem não reparável pode precisar de substituição, mas a causa ainda precisa ser investigada para que o mesmo problema de instalação não danifique a substituição.

O artigo sobre o travamento de botões de pressão industriais foca nessa investigação de falhas. Esta visão geral do mecanismo, por sua vez, estabelece o que documentar antes que uma falha ocorra: ação esperada, sequência de contatos, condições de instalação e a fonte de cada requisito.

Separe a vida mecânica do serviço elétrico

Resistência mecânica e resistência elétrica respondem a perguntas diferentes. Um dispositivo ciclado sob condições mecânicas definidas não está automaticamente qualificado para toda carga conectada. A comutação de uma carga pode introduzir mecanismos de desgaste que não são representados por um teste de movimento sem carga. O guia de vida útil mecânica versus elétrica explica essa distinção com mais detalhes.

Não converta um valor de ciclo de catálogo diretamente em um intervalo de substituição garantido. A carga real inclui taxa de operação, tipo de carga, ambiente, montagem, contaminação e condições de manutenção. Estabeleça uma abordagem de inspeção ou substituição específica para a aplicação com a equipe técnica responsável. Preserve as condições de teste por trás de qualquer declaração de resistência do fornecedor no registro de aquisição.

O listagem IEC 60947-5-1 do organismo nacional de normas de Portugal identifica o contexto de dispositivos de circuito de controlo eletromecânico. O escopo de uma norma não é prova de que um código de pedido específico possui uma certificação ou aprovação de aplicação particular. Solicite a documentação do produto relevante quando essa evidência for necessária.

Transforme o requisito do mecanismo numa solicitação de cotação útil

Envie a ação requerida e o cronograma de contacto, carga prevista ou entrada de recepção, função da lâmpada, desenho do painel, condições ambientais e padrão de operação esperado. Inclua quaisquer características de força, percurso ou tácteis necessárias como requisitos explícitos com o método de aceitação. Evite solicitar uma funcionalidade interna que a aplicação realmente não necessita ou que não foi verificada para a família selecionada.

Solicite o código completo do pedido, desenho do terminal, instruções de instalação e provas de teste aplicáveis. Aprova uma amostra representativa contra os requisitos liberados e registe quaisquer exceções. Um fornecedor pode então propor uma configuração baseada no comportamento definido, em vez de inferir toda a aplicação a partir de uma fotografia ou de uma frase curta como “botão de pressão metálico”.”

Perguntas frequentes

Cada botão de pressão utiliza o mesmo arranjo de mola?

Não. Os arranjos internos variam de acordo com o design e a ação de funcionamento. Utilize a documentação do produto selecionado; uma fotografia exterior não pode estabelecer a construção do molas, fecho ou contacto interno.

Um retorno de cabeça prova que o contato elétrico está correto?

Não. O estado de retorno mecânico e o estado do contacto elétrico são observações separadas. Verifique a sequência de contacto especificada e o circuito receptor usando um procedimento de teste seguro adequado.

Posso transformar um botão mantido em um botão momentâneo modificando-o?

Utilize uma configuração aprovada em vez de modificar um mecanismo interno sem um procedimento autorizado pelo fabricante. Alterações não autorizadas podem afetar a operação previsível e outras características do produto.

O que devo verificar antes de substituir um operador que fica preso?

Confirme o código do pedido, a ação operacional esperada, as condições de montagem, interferências e o comportamento de contato observado. Investigue a instalação e o ambiente para que uma substituição não herde a mesma causa.

Aprendizagem adicional

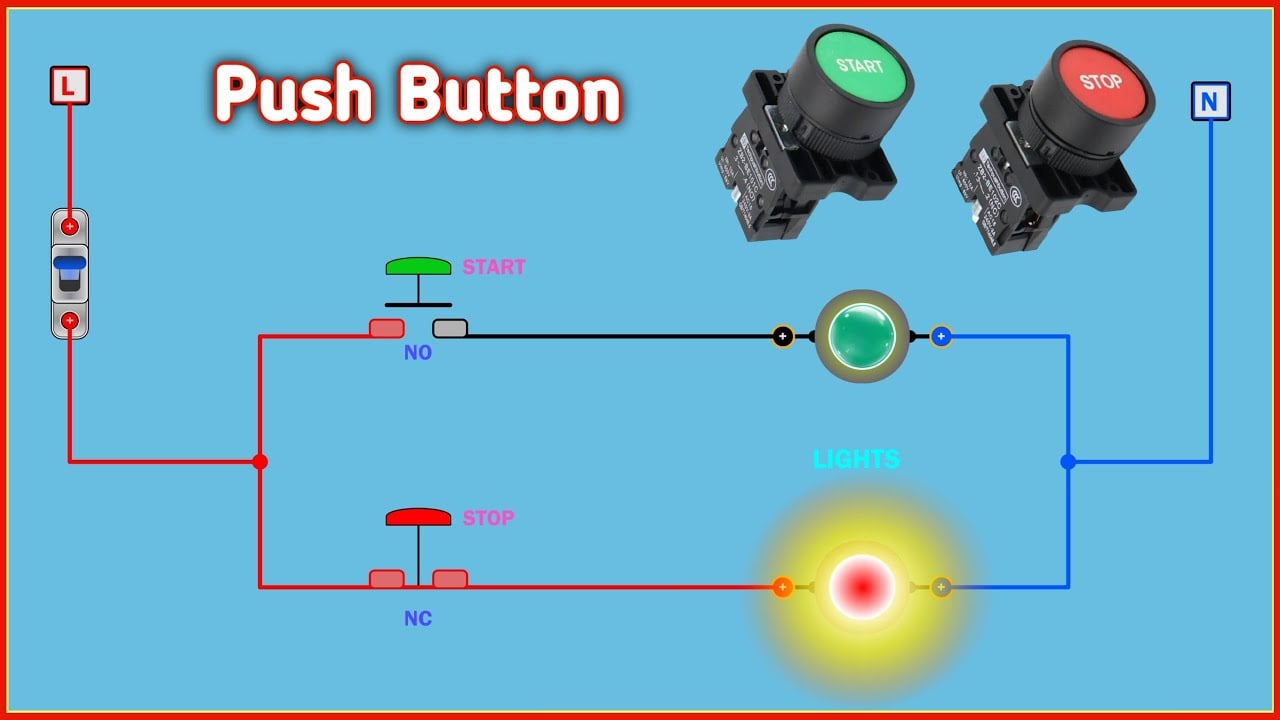

Animação educativa do funcionamento genérico do botão de pressão e mudança de contacto; não documenta a construção interna do modelo ONPOW ilustrado.

Como funciona o Botão de Pressão || Simulação Eléctrica

Como funciona o Botão de Pressão || Simulação Eléctrica — Simulação Eléctrica
