Button-Symbol-Platten: Klarer Text und langlebige Markierung

Die legendenförmigen Plaketten am Druckknopf geben an, was ein Bediener befehlen darf, welche Geräte davon betroffen sind und wie der Benutzer die Kennzeichnung interpretieren sollte. Wählen Sie zusammen die Textform, die Montageart und die Haltbarkeit der Markierung aus. Eine Platine, die den Knopf anpasst, aber die falsche Funktion beschreibt, ist ein Defekt der Bedienoberfläche, während eine klare Kennzeichnung, die die Montage oder den Betrieb beeinträchtigt, ebenfalls ungeeignet ist. Beginnen Sie mit der genehmigten Maschinenfunktion und dem Schaltbild und überprüfen Sie anschließend die Lesbarkeit auf dem fertigen Bedienfeld bei repräsentativen Anwendern. Farbe kann die Bedeutung verstärken, aber das Befehl muss auch ohne die Verwendung von Farbe verständlich bleiben.

Beschreiben Sie den Befehl, anstatt die Komponente zu beschreiben.

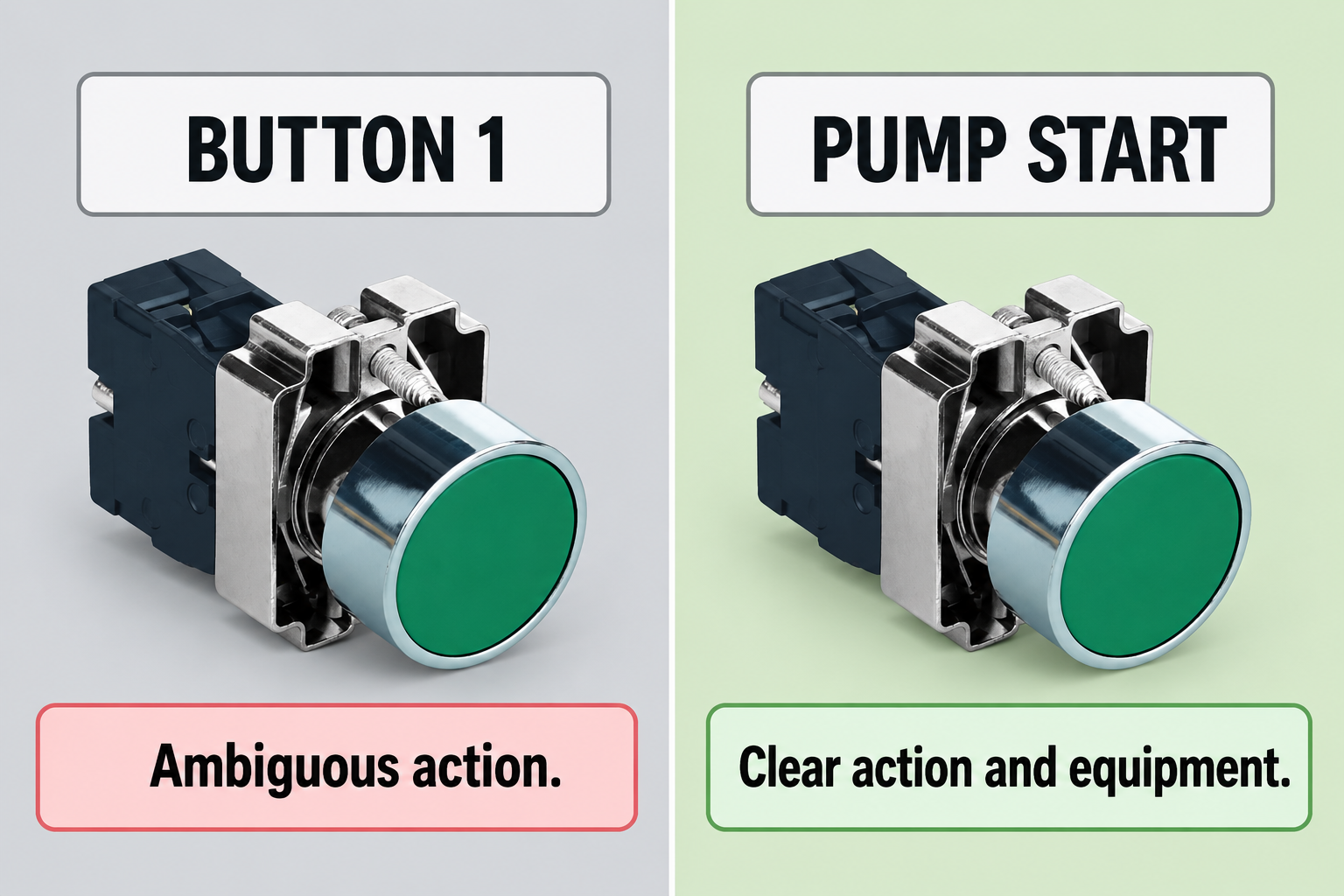

Eine hilfreiche Legende gibt dem Bediener Auskunft darüber, was die Betätigung des Knopfes bewirkt. “Pump start” kann klarer als “grüner Knopf” sein, wenn mehrere Bedienelemente auf einem Bedienfeld zusammenarbeiten. Fügen Sie die betroffene Maschine oder den Bereich hinzu, wo der Kontext sonst unklar ist. Halten Sie den Satz kurz genug, um ihn auch an der tatsächlichen Bedienposition zu lesen, wobei die Unterscheidung zwischen ähnlichen Befehlen beibehalten wird.

Verwenden Sie Befehle nicht als Ersatz für Statusanzeigen. Ein Knopf mit der Kennzeichnung “Start” fordert eine Aktion; eine nahegelegene Lampe mit der Kennzeichnung “An” sollte den definierten Maschinenzustand anzeigen. Lassen Sie die Bezeichnung nicht implizieren, dass der Druck auf den Knopf die vollständige Ausführung der Aktion durch die Maschine nachweist. Überprüfen Sie die Formulierung anhand der Steuerungslogik und des Bedienverhaltens.

Die Produktseite von ONPOW HBY5-11 bietet eine echte Referenz für den Bedienungspaneel. Es stellt keine Kompatibilität mit bestimmten Legendenherstellern fest. Bitte fordern Sie vor der Bestellung von Platten oder Halterungen die bestätigte Montageanordnung und die entsprechende Zubehörbestückung an.

Das Textmaterial aus der Dokumentation der Maschine erstellen

Erstellen Sie mithilfe des Schaltplans, der Funktionsbeschreibung und des Bedienungshandbuchs eine Kontrollliste. Notieren Sie für jeden Bediener dessen Identifikationsnummer, seinen physischen Standort, seine Aktionen und die betroffenen Geräte. Beheben Sie unzureichende Namen, bevor Sie gravieren oder drucken. Eine in der Bedienungsanleitung als “Transferpumpe” genannte Pumpe und die “Feedpumpe” auf der Bedienoberfläche können bei Wartungsarbeiten zu vermeidbaren Verzögerungen führen.

Überprüfungsmodi sowie normale Betriebsabläufe. Ein Zurücksetzen, eine Bestätigung und ein Neustart können unterschiedliche Konsequenzen haben. Verwenden Sie kein vages Wort für mehrere Funktionen, es sei denn, die genehmigte Konstruktion macht diese Bedeutung deutlich. Wenn sich das Maschinenverhalten bei einem Modus ändert, entscheiden Sie, wie der Bediener die aktive Bedeutung erkennen kann.

Verwenden Sie die Richtlinien der IEC zu Symbolstandards für Geräte Bei der Betrachtung standardisierter Gerätezeichen im Kontext ihrer definierten Bedeutungen ist zu beachten, dass ein Symbol richtig ausgewählt und angewendet werden muss, nicht weil es einer gewünschten Funktion ähnelt. Text kann für die jeweilige Maschine, Sprache oder Bedienpersonengruppe dennoch erforderlich sein.

Halten Sie Farbe, Form und Wörter konsistent.

Die Farbe kann eine Kommandohierarchie unterstützen, sollte jedoch nicht die gesamte Botschaft vermitteln. Lichtverhältnisse, Blickwinkel, Verunreinigung und Unterschiede in der Farbverarbeitung können die Erkennung beeinträchtigen. Stellen Sie sicher, dass die Textformulierungen weiterhin nutzbar bleiben, wenn die Tafel ohne die erwartete Farbinformation betrachtet wird.

Die Anleitung zur Farbumschichtung der Taster Behandelt das breitere Problem der Farbwahl. In diesem Artikel wird die separate Aufgabe der Festlegung und Validierung der sichtbaren Legende behandelt. Eine korrekte Farbe beseitigt nicht eine ungenaue Beschreibung des Verbs, einen zweideutigen Gerätenamen oder eine Beschriftung, die neben dem falschen Bediener angebracht ist.

Lassen Sie die dekorative Gestaltung nicht dazu führen, dass wichtige Befehle schwerer zu unterscheiden sind. Eine einheitliche Typografie und die richtige Platzierung helfen Nutzern, ein Bedienfeld zu durchsuchen. Stellen Sie sicher, dass die Beschriftungen zweier Bedienelemente sinnvoll voneinander abweichen, anstatt auf winzige Unterschiede in der Textform zu setzen, die bei normaler Betrachtungsdistanz verschwinden.

Geben Sie eine Platte an, die zu dem Montagesatz passt

Eine Legende oder Halterung kann Teil der Zusammenstellung zwischen Gehäuseboden, Platte und Befestigungselementen werden. Prüfen Sie die tatsächliche Zeichnung und die genehmigte Ausrüstung der Zubehörteile. Der Durchmesser der Befestigungsbohrung allein genügt nicht zur Festlegung der Passform, der Gewindegängigkeit oder der Kompatibilität mit einer Dichtung.

Fügen Sie die Enddicke des Paneels, die Beschichtung, die Dichtung und gegebenenfalls den Halter bei der Montagebewertung hinzu. Prüfen Sie, ob die Platte drehbar ist, ob der Text gerade bleibt und ob der Bediener frei bewegen kann. Schneiden oder verändern Sie keine mitgelieferten Montagebauteile ohne Genehmigung, um einfach ein unbestätigtes Zubehör anzubringen.

Die Panelmontierter Druckknopf-Leitring Erklärt den umfassenderen Installationskontext. Reserve Platz für die Etikette, bevor Sie das Panel bohren. Eine Plakette zur letzten Minute kann eine andere Legende verdecken, eine Anzeige überfüllen oder den Zugang zu einem Freigabemechanismus behindern.

Verwenden Sie eine Checkliste für Legendeinheiten

Die folgende Tabelle ist eine qualitative Design- und Einkaufsliste. Die tatsächlichen Abmessungen, Materialeigenschaften und Haltbarkeitsgrenzen müssen den zugelassenen Plattendaten und den Betriebsanforderungen entsprechen.

Wählen Sie die Markierung für die tatsächliche Umgebung

Überlegen Sie sich Reinigungsmittel, Abwischen, Abrieb, Feuchtigkeit, gegebenenfalls auch UV-Strahlung und den erwarteten Wartungsintervall. Fragen Sie den Plattenlieferanten nach Belegen, die diesen Bedingungen entsprechen. Eine allgemeine Aussage wie “permanente Beschriftung” ist weniger nützlich als eine definierte Methode und Grundlage für die Belastung.

Nehmen Sie nicht an, dass eine gravierte, gedruckte oder lasergeschnittene Platte bei allen Materialien identisch funktioniert. Die Substrate, die Oberflächenbehandlung, der Markierungsprozess und die Installation spielen eine wichtige Rolle. Evaluieren Sie die gesamte vorgeschlagene Konstruktion einschließlich des Klebstoffs, wenn dieser verwendet wird. Vermeiden Sie es, aus der Markierungsmethode allein eine universelle Lebensdauer abzuleiten.

Zur Validierung der Reinigung verwenden Sie den vorgesehenen Agenten und die vorgesehenen Methoden gemäß einem vereinbarten Verfahren. Notieren Sie die Verdünnung, die Kontaktzeit und die Abwischbedingungen, sofern diese Teil der Anforderungen sind. Prüfen Sie sowohl die Lesbarkeit als auch die physische Festigkeit nach der Evaluierung. Eine Etikette, die noch lesbar ist, aber an der Kante abfällt, kann dennoch nicht geeignet sein.

Die Lesbarkeit auf dem tatsächlichen Panel überprüfen

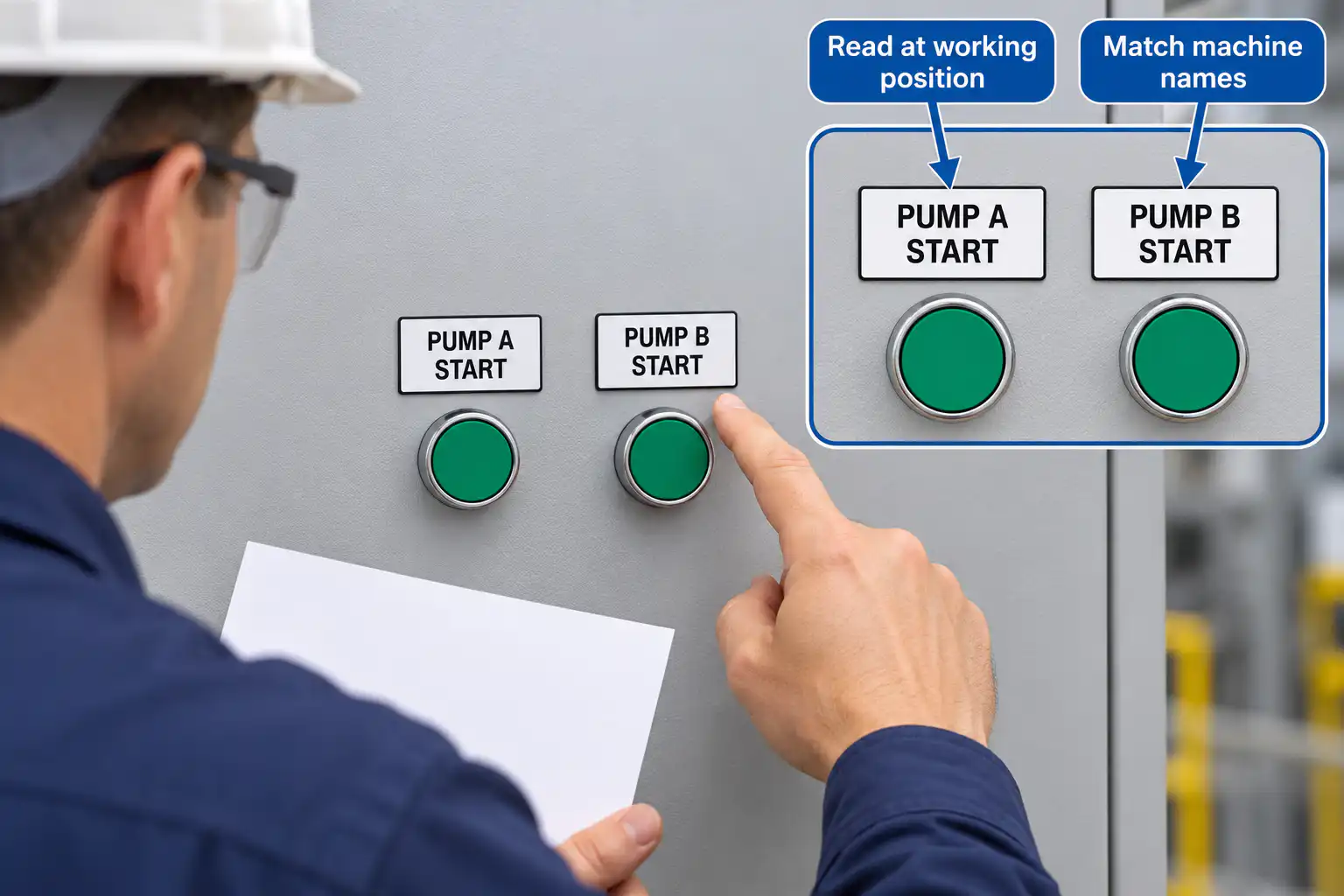

Überprüfen Sie ein repräsentatives Panel unter Berücksichtigung der vorgesehenen Beleuchtung und der Blickrichtung. Eine große Zeichnung auf einem Monitor kann zu einer Vergrößerung des Raums führen, der auf der Maschine offensichtlich ist. Fügen Sie die normale Haltung des Bedieners, die Anfahrrichtung und alle Schutzvorrichtungen hinzu, die den Zugang oder die Sicht beeinträchtigen.

Bitten Sie die Benutzer, die entsprechende Steuerung für eine bestimmte Aufgabe zu identifizieren, ohne sie zu instruieren. Notieren Sie Verwirrung oder Zögern bei ähnlichen Beschreibungen. Eine Überprüfung, die lediglich “können Sie das lesen?” fragt, kann ein Wortproblem übersehen, selbst wenn die Buchstaben sichtbar sind. Prüfen Sie sowohl das Verständnis als auch die Schriftgröße.

Die Designanleitung für HSE-Kontrollräume in Großbritannien bietet einen umfassenderen Kontext für die Konzeption der Steuerungs- und Bedienkonzepte sowie die Interaktion zwischen Bedienpersonal und Maschinen. Die endgültige Dokumentation erfordert weiterhin eine anwendungsspezifische Überprüfung. Eine allgemeine Referenz zu menschlichen Faktoren beurteilt keine einzelnen Kennzeichnungen und ersetzt nicht die Risikobewertung der Maschine.

Kontrast und Lesbarkeit im Video

Das vollständige Video von W3C WAI „Colors with Good Contrast“ erklärt, wie Kontrast die Sichtbarkeit von Text und Bedienelementen unter verschiedenen Lichtbedingungen beeinflusst. Anwenden Sie dieses allgemeine Lesbarkeitsprinzip bei der Überprüfung von Texten auf physischen Bedienfeldern. Die Beispiele beziehen sich auf die Barrierefreiheit im Web und nicht auf Maschinenbedienungsfarbauszeichnungen, die Haltbarkeit oder die Zulassung von Zubehörteilen von ONPOW.

Video: Farben mit gutem Kontrast — W3C Web Accessibility Initiative. Copyright W3C. Vollständige, unveränderte Originalfassung, einschließlich der abschließenden Urheberangabe. Verwendungsbedingungen.

Sprachen und Symbole sorgfältig behandeln

Übersetzen Sie die Bedeutung des Befehls, nicht nur die einzelnen Wörter. Ein Begriff, der in einer Sprache selbstverständlich ist, kann in einer anderen Sprache eine andere Bedeutung haben. Nutzen Sie einen kompetenten Fachreferenten mit Erfahrung in der entsprechenden Technik und behalten Sie die genehmigte Formulierung bei der Grafik. Lassen Sie sich nicht von der Improvisation bei der Kaufentscheidung nach der Designprüfung abhalten, einen kürzeren Übersetzung zu erstellen.

Wenn mehrere Sprachen angezeigt werden müssen, sollten Sie stattdessen die fertige Layoutgestaltung prüfen, anstatt den Text zu verkleinern, bis alles passt. Überlegen Sie, ob separate genehmigte Pläne oder eine klarere Anordnung der Elemente den gewünschten Nutzern besser dienen würden. Die richtige Lösung hängt von den Anwendern der Maschine, dem Markt und der Betriebsanleitung ab.

Verwenden Sie Symbole stets entsprechend ihrer definierten Bedeutung und den entsprechenden Anforderungen. Vermeiden Sie es, nicht zusammenhängende Symbole in ein einziges Sicherheitssymbol zu kombinieren. Für Notfunktionalitäten sollten Sie die geltenden Maschinenstandards und die genehmigte Konstruktion beachten; eine übliche Kennzeichnung sollte die erforderliche Identifizierung des Notfallbedieners nicht behindern oder verunsichern.

Steuerung von Grafik und Platzierung während der Produktion

Zuweisen Sie einer Kunstwerkserstellung eine Revision und verbinden Sie jede Platte mit einem Operator-Identifikator. In der Produktionsprotokollierung sollten die Textformel, die Sprache, die Ausrichtung, das Material, die Markierungsmethode und der physische Standort angegeben werden. Halten Sie eine Master-Ansicht bereit, die zeigt, welche Etikette zu welchem Steuergerät gehört, anstatt auf eine Sammelpackung aus gravierten Teilen zu vertrauen.

Während der Montage vergleichen Sie jede angebrachte Platte mit der Kontrollliste. Prüfen Sie auf fehlende Etiketten, umgedrehte Orientierung, lose Halterungen und Störungen in der Nähe von anderen Komponenten. Eine korrekte Platte neben der falschen Taste ist immer noch ein Fehler. Fügen Sie das endgültige Bild des Bedienpanels in die Akzeptanzprotokoll des Geräts ein.

Die Bedienfeld-Layout-Hilfslinie Dieser Platzierungscheck ergänzt diese Funktion. Aktualisieren Sie das Schaltplan-, Bedienungsanleitung- und Etikettenbild zusammen, falls eine Befehlsänderung vorliegt. Eine Softwareänderung, die die Funktion einer Taste verändert, kann dazu führen, dass ein unveränderter physischer Etikett ein ungenaues Bild vermittelt.

Machen Sie die Ersetzung und Inspektion einfach

Verwaltungsgerechte Originalzeichnungen und Plattenspezifikationen sollten stets zur Verfügung stehen. Eine Ersatzzeichnung sollte die ursprüngliche Bedeutung, die Montageart und die Lesbarkeit beibehalten. Kopieren Sie eine abgenutzte Etikettenschilderung nicht mit bloßem Auge, wenn die Originalzeichnung vorhanden ist. Falls die Originalzeichnung fehlt, prüfen Sie die Maschineneinheit, bevor Sie die Legende neu erstellen.

Fügen Sie die Etikettenbedingung in den entsprechenden Inspektionsprozess der Maschine ein. Suchen Sie nach fehlenden, lose liegenden, unsichtbaren oder unlesbaren Markierungen und untersuchen Sie die Ursache. Wiederholte Beschädigungen können auf ein ungeeignetes Material, eine ungeeignete Reinigungsmethode oder eine ungeeignete Stelle hinweisen. Die wiederholte Verwendung derselben Etiketten ohne die Ursache zu beheben lässt das Problem unbehandelt zurück.

Wenn Sie ONPOW nach einem Bedienfeldbetreiber und dessen Markierungsanordnung fragen, teilen Sie den genauen Bedienfeldcode, das Bedienfeldmodell, das vorgeschlagene Plattendesign oder das Gehäusemodell, die Beschreibungen und die Umweltbedingungen mit. Befragen Sie nach der Bestätigung der Kompatibilität, anstatt zu glauben, dass alle Zubehörteile für die gleiche Nennlochgröße einsetzbar sind.

Allgemeine Fragen

Ist die Farbe der Schaltflächen ausreichend, ohne eine Legende?

Nehmen Sie das nicht so für gegeben. Lesen Sie die Bedeutung des Befehls, die Benutzer und die entsprechenden Anforderungen. Wörter und richtig angewendete Symbole können die Funktion klarer machen, wenn die Farbe allein unklar ist.

Bewirkt die gleiche Lochgröße eine Kompatibilität der Platten?

Nein. Die vollständige Montageanordnung, die Geometrie, die Dichtung und die Halteanordnung müssen für den jeweiligen Bediener und das jeweilige Zubehör überprüft werden.

Ist eine gravierte Beschriftung immer die langlebigste Wahl?

Keine universelle Rangfolge deckt alle Umgebungen ab. Vergleichen Sie die gesamte Material- und Markierungsanlage mit den tatsächlichen Belastung- und Reinigungsanforderungen.

Was muss sich ändern, wenn die Funktion eines Buttons sich ändert?

Überprüfen Sie die Legende, die Grafik, das Schaltbild, das Bedienungsanleitung und das Akzeptanzprotokoll zusammen. Halten Sie eine klare Versionsverfolgung bei, damit das Bedienfeld weiterhin die genehmigte Maschinenerkennung beschreibt.
