A lampe de tour de signalisation vs indicateur de panneau la décision commence par l'endroit où les gens doivent lire l'état de la machine. Un indicateur de panneau est idéal pour un opérateur debout devant le coffret. Une lumière de tour est plus facile à voir depuis un couloir, une station de travail adjacente ou une position de service car elle élève le signal au-dessus du panneau. Aucun dispositif n'est automatiquement plus sûr ou plus informatif : l'état du PLC, la couleur sélectionnée, les étiquettes, la logique d'alarme, la position de montage et les normes locales déterminent ce que l'opérateur peut en conclure. De nombreuses machines utilisent les deux, avec une lampe locale au niveau des commandes et une tour pour un statut partagé. Ce guide compare les deux formats en termes de distance de visualisation, d'informations, d'installation et de sorties de contrôle afin qu'un constructeur puisse choisir le signal avant de finaliser la disposition du panneau.
Réponse rapide : associez le signal à la personne qui doit le voir
Choisissez un indicateur de panneau lorsque le message est destiné à quelqu'un qui opère ou entretient les commandes au niveau du coffret. Choisissez un lampe de tour de signalisation lorsque les personnes doivent remarquer un état au niveau de la machine sans se tenir devant ce coffret. Utilisez les deux lorsque l'opérateur a besoin d'un indice local et que d'autres personnes dans la cellule de travail ont besoin d'une indication d'état partagée. Décidez de la signification en premier, puis choisissez le dispositif et le câblage. Ne choisissez pas une tour uniquement parce qu'elle a plus de segments colorés, ou ne supposez pas qu'une lampe de panneau est trop petite avant de vérifier la ligne de vue réelle.
| Exigence | Indicateur de panneau | Lumière de tour de signalisation | Que vérifier |
|---|---|---|---|
| L'opérateur lit un état au poste de contrôle | Habituellement un indice local proche | Peut être visible, mais peut être excessif pour un seul point local | Emplacement du panneau, angle de vue, couleur de la lentille et légende de la machine |
| Une personne doit voir l'état d'une machine depuis un couloir ou une station proche | Peut être caché par l'armoire, la porte ou l'opérateur | Souvent plus facile à remarquer lorsqu'il est monté au-dessus de l'équipement | Obstructions, positions de visualisation, lumière ambiante et tout alarme sonore |
| Plusieurs conditions de la machine nécessitent des sorties distinctes | Des lampes séparées peuvent utiliser plus d'espace sur le panneau | Plusieurs segments peuvent regrouper des états de machine liés | Nombre d'états, sorties PLC, câblage commun et le diagramme du modèle |
| Le message est un avertissement lié à la sécurité | Une lampe peut faire partie de l'interface | Une tour peut améliorer la visibilité mais ne rend pas la fonction conforme à la sécurité | Évaluation des risques, normes applicables, comportement de l'alarme et le système de sécurité validé |
Ce que chaque dispositif communique
Un indicateur de panneau est un point d'état unique monté à travers une surface de panneau de contrôle. Il peut indiquer, par exemple, qu'une alimentation est présente, qu'un processus est prêt ou qu'une sortie particulière est active. Sa force réside dans la proximité : un opérateur peut associer la lampe à une étiquette, un interrupteur, un compteur ou une fonction de contrôle à proximité. Un indicateur compact peut également s'intégrer dans un panneau opérateur dense où plusieurs conditions locales nécessitent des étiquettes séparées.
Une lampe de signalisation en tour, aussi appelée lampe empilée ou lampe d'avertissement multilevel, regroupe des segments visibles sur un corps surélevé. Son but est de rendre un état de machine sélectionné plus facile à repérer depuis plusieurs positions. Selon le produit exact, elle peut comporter plusieurs niveaux éclairés ou un élément sonore. Une tour doit communiquer un petit ensemble convenu de conditions au niveau de la machine ; elle ne remplace pas un message HMI détaillé ou un historique d'alarme.

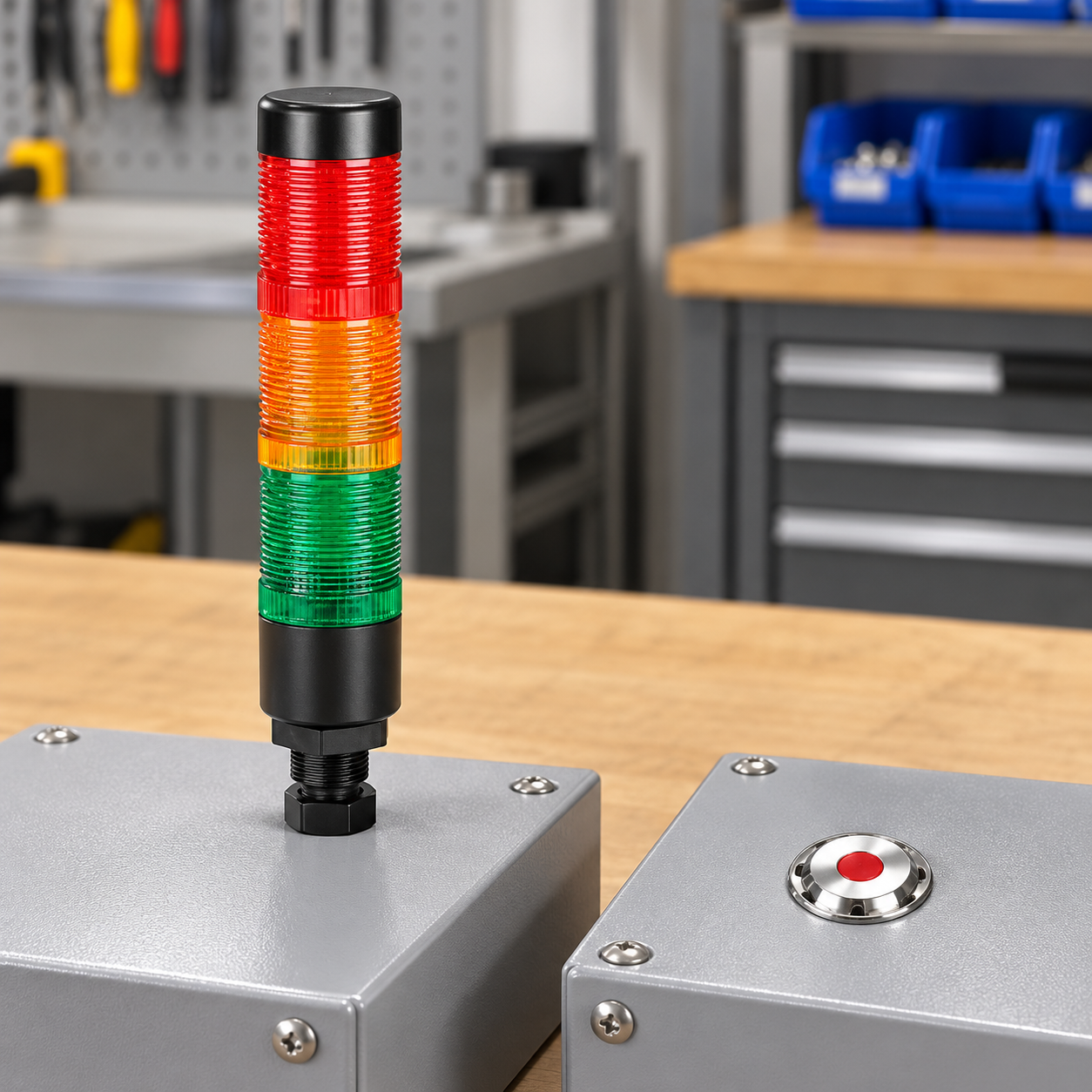

La distinction concerne le public et l'emplacement de l'affichage de l'état, pas simplement la taille de la lentille. ONPOW liste le lampe signalétique en métal GQ12F-D/N comme un dispositif de panneau de 12 mm avec une tête plate ronde. La Voyant d'avertissement à plusieurs niveaux HBJD-40A/D/3/RYG est un produit séparé de type tour. Confirmez la variante exacte, l'agencement des segments, l'alimentation et le schéma de câblage pour la machine plutôt que d'inférer ces détails à partir d'un nom de famille de produit ou d'une photographie.
Commencez par les positions de visualisation, pas par une photo du catalogue

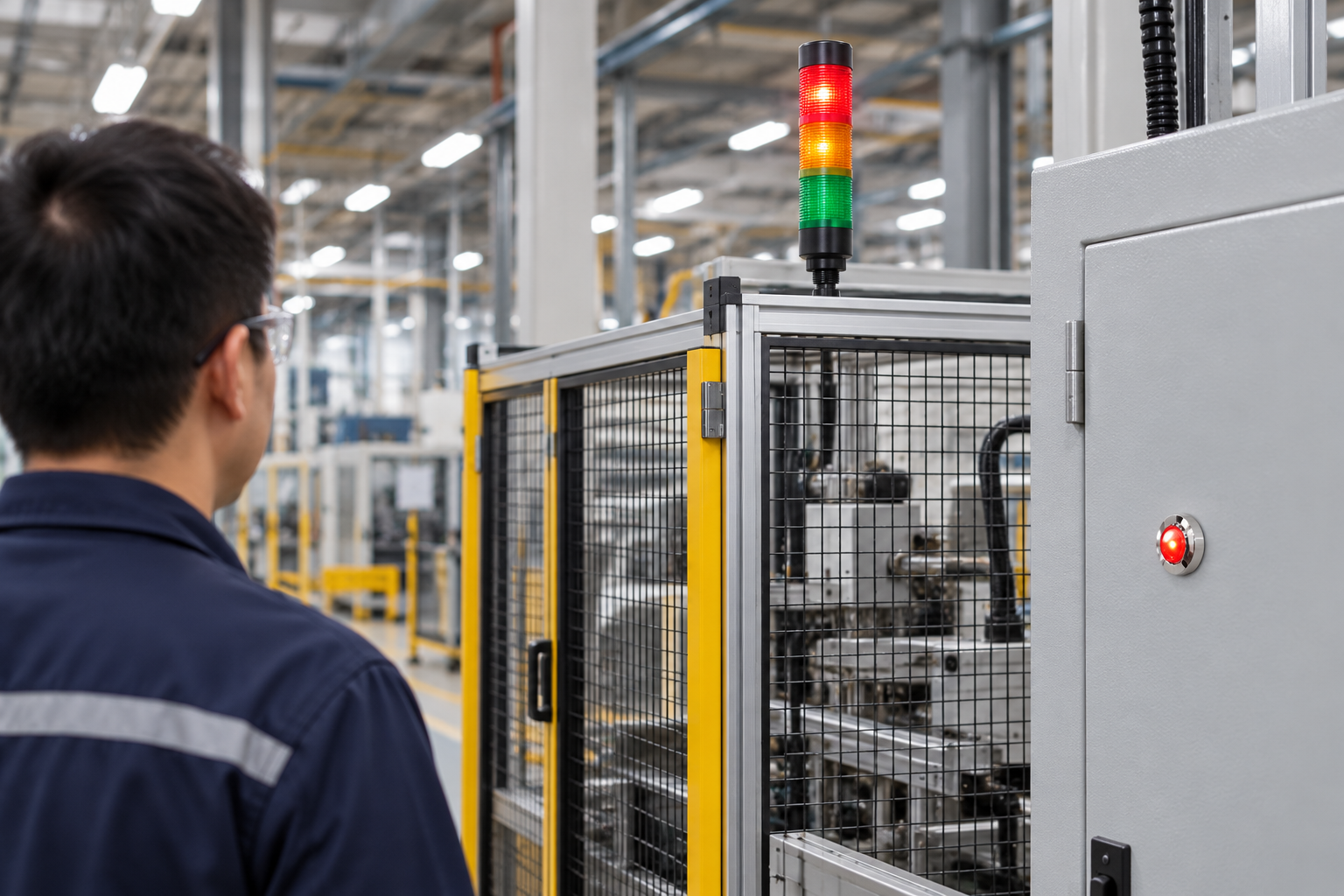

Le test pratique consiste à savoir si la personne visée peut identifier le signal à l'endroit où une décision doit être prise. Marquez l'emplacement normal de l'opérateur, la position de maintenance, le couloir et toute station de travail à proximité sur un plan. Ensuite, vérifiez ce qui est visible avec la porte du coffret fermée et avec les protections, fixations, chariots et pièces de la machine en position de travail. Une lampe qui paraît évidente sur une image de produit peut être cachée dans la machine installée.
Pour un indicateur de panneau, vérifiez si l'étiquette et la lampe sont visibles ensemble. Une petite lentille placée à côté de son contrôle peut être très claire à portée de bras, même si elle serait difficile à lire de l'autre côté de la cellule. Évitez de placer la lampe là où une main, une porte de coffret ouverte ou un faisceau de câbles la cache pendant le travail ordinaire.
Pour un tour, évaluez la hauteur et l'angle depuis chaque position de visualisation requise. Une lumière surélevée peut être bloquée par des structures suspendues, des matériaux stockés ou une autre machine. La luminosité, la couleur de la lentille, le mode clignotant et les réflexions ambiantes influencent la visibilité, il faut donc évaluer l'installation réelle dans les conditions où elle sera utilisée. Ne revendiquez pas une distance de visualisation fixe à moins que le fabricant n'en ait publié une pour le modèle spécifique et que l'installation ait été vérifiée.
Combien d'états doivent être affichés ?
Une condition locale peut nécessiter un seul indicateur de panneau. Plusieurs états distincts de la machine peuvent être plus faciles à regrouper dans un tour multilevel, surtout lorsque le statut doit être visible depuis l'extérieur de la station de l'opérateur. Le nombre de segments seul ne doit pas guider le choix. D'abord, listez les états que les personnes doivent reconnaître, comme en marche, en attente, attention requise ou panne. Mappez chaque état à une sortie contrôleur définie et à une indication visible.
Si la même couleur ou le même motif signifie des choses différentes sur des machines voisines, les travailleurs peuvent mal interpréter le tour. Maintenez la cohérence des couleurs dans la zone d'équipement autant que possible, documentez les exceptions et utilisez une étiquette ou un message HMI lorsque la couleur seule est ambiguë. La couleur d'un tour n'a pas une signification universelle pour toutes les machines et juridictions. La norme IEC 61310-1 traite des signaux visuels, acoustiques et tactiles pour les informations liées à la sécurité aux interfaces des machines ; la norme IEC 60073 décrit les principes généraux de codage pour les indicateurs et actionneurs. La version pertinente et les exigences adoptées doivent être vérifiées pour le projet en cours.
Pour plus de détails sur les conventions locales, voir les guides d'ONPOW sur les significations des couleurs des lumières de tour et la sélection des voyants lumineux. Un séparé guide de luminosité des indicateurs de panneau discusses visibility checks for the installed viewing conditions.
Les sorties de contrôle et le câblage font partie du choix
A tower does not create machine intelligence. It displays signals assigned by the control system. Before selecting a model, count the required states and check whether the intended PLC or relay outputs can control them. Confirm the tower’s common wiring, rated voltage, segment arrangement, and any buzzer option from the exact model diagram. A simple tower and a programmable light are not automatically interchangeable.
A panel indicator is often a simpler point-to-point status output, but it still requires the correct lamp supply, current, terminal style, and panel cutout. Keep the control circuit and the load circuit distinct when the design requires it. If a status output is derived from an auxiliary relay contact, document the logic so the lamp reflects the intended machine condition rather than only a coil command.
The short video below demonstrates one PLC light-stack logic example. It is a programming illustration, not a product wiring diagram or a standard that defines what every color must mean.
Open the PLC light-stack example on YouTube
Lorsque les deux formats doivent être présents sur une même machine
Using a tower and a panel indicator together can be sensible when they answer different questions. The tower can show a shared, high-level machine condition to people in the work area. A panel lamp can show a local control state or identify which panel function is active. The two signals must agree with the defined logic; otherwise, the extra indicator can add confusion instead of clarity.
Do not map every HMI alarm to a separate tower segment without reviewing the operator workflow. A compact tower can be helpful for a few important states, while a large list of diagnostic conditions belongs in the HMI or machine documentation. If audible signalling is added, define when it sounds, who must respond, and how it is silenced or acknowledged. Avoid constant alarms that train people to ignore the device.
Liste de vérification avant d'approuver un dessin
- Name each machine state and the person who needs to see it.
- Mark the viewing positions and likely obstructions on the equipment layout.
- Choose a local panel indicator, a raised tower, or both based on those positions.
- Define colors, labels, flash behavior, and buzzer conditions in the machine documentation.
- Match the exact voltage, output/common arrangement, segment count, mounting method, and panel cutout to the selected product drawing.
- Check the installed signal from all required viewing positions under normal ambient lighting.
- Verify the controller output and the visible indication during commissioning.
- Record the approved model and intended meaning so a future replacement does not silently change the signal.
For installation placement and operator sight lines, see tower-light placement around industrial machines. If the application needs a local lamp beside a command control, compare a signal lamp with an bouton-poussoir lumineux; they indicate and command different things.
Erreurs courantes de sélection
Choosing by color count alone. More tiers do not help if the machine only needs one clear state or if workers cannot identify the intended mapping. Define the messages first.
Assuming a tower replaces the operator panel. A tower can show broad machine status, but it usually cannot explain the cause of a fault. Keep detailed diagnostics in the HMI, alarm list, or service documentation.
Assuming one color code is universal. Color conventions depend on the applicable standards and the project’s documented operating logic. Confirm the code before commissioning, especially where machines or facilities use different conventions.
Checking visibility from one position only. Test from the people’s actual positions, with guards and neighboring equipment in place. A signal hidden from one required station may fail its purpose even if it is obvious from the front of the cabinet.
Treating panel protection as installation approval. An indicator or tower’s product rating does not certify the complete enclosure, mounting hole, wiring, or surrounding environment. Verify the assembled machine design and conditions.
Foire aux questions
Is a signal tower light better than a panel indicator?
Aucun n'est systématiquement meilleur que l'autre. Une colonne lumineuse est utile lorsque les personnes doivent pouvoir voir l'état d'une machine à distance de l'armoire électrique. Un voyant de panneau est utile lorsqu'un opérateur a besoin d'un signal visuel local à proximité des commandes. Choisissez le format en fonction de la position d'observation et du message à transmettre.
Une machine peut-elle utiliser à la fois une lumière de tour et des indicateurs de panneau ?
Oui, lorsque les deux formats affichent des informations clairement définies et compatibles. Une tour peut afficher l'état partagé de la machine tandis que les lampes du panneau identifient les fonctions locales. Documentez ces correspondances et vérifiez-les lors de la mise en service.
Les couleurs des lampes de tour ont-elles des significations universelles ?
Ne partez pas de ce principe. Vérifiez les normes applicables au projet et les conventions de l’installation, puis documentez le code couleur de la machine. Les normes définissent le codage des signaux, mais le lecteur ne doit pas déduire l’état d’une machine particulière à partir de la seule couleur.
Combien de segments de tour une machine doit-elle utiliser?
Utilisez le nombre nécessaire pour des états distincts et utiles ainsi que pour les sorties de contrôle prises en charge. N'ajoutez pas de niveaux simplement parce qu'une option plus grande existe. Confirmez la configuration exacte du segment et le schéma de câblage pour le modèle choisi.
Une tour de signalisation remplace-t-elle l'écran d'alarme HMI?
Généralement pas. Une tour facilite la détection d'un petit ensemble de conditions générales. Un IHM peut fournir du contexte, du texte d'alarme, un historique et des détails de dépannage qu'un segment coloré ne peut pas communiquer.
