静電容量式タッチスイッチは、ノイズ、ドリフト、接地基準の変化、湿気、または近くの物体をタッチと誤認識すると、操作者が意図しないコマンドをトリガーすることがあります。見られる症状は、予期しない機械の入力、チャタリングする出力、または筐体の組み立て後に信頼性が低下するタッチです。正しい対策は、閾値をランダムに上げたり下げたりしないことです。まず、感知電極、コントローラー、出力、配線、機械入力を分離し、制御された条件下で故障を再現してください。.
このガイドは、静電容量式タッチシステムの誤作動の診断についてです。実際の制限値や調整方法は製品によって異なります。コントローラーのメーカーの指示と正確なONPOWモデルのドキュメントを使用してください。金属タッチスイッチがユーザー調整可能な感度設定を公開していると誤解しないでください。.
誤作動とみなされるもの
誤作動とは、意図した操作者の動作に対応しない出力の遷移です。これは、予期しない単一のイベント、繰り返されるスイッチング、ユーザーが表面から離した後もアクティブな入力、または近くの物体が接近したときにトリガーされるセンサーです。これらの症状は原因が異なります。起動時の誤タッチはベースラインのキャリブレーションや筐体の変更を示す場合があります。モーターや無線送信機と同期したトリガーは干渉や接地の問題を示すことがあります。持続的なアクティブ状態は、汚染、出力の故障、またはアプリケーションロジックに関係している可能性があります。.
まず、実際に機械が観測した内容を記録してください。センサーの報告するタッチ状態、コントローラーの出力、PLCの入力、機械の応答を比較します。センサーの出力だけが正しいのに機械の動作が予期しない場合は、下流のロジックを調査してください。センサー自体の状態が変化している場合は、感知環境と設定を点検してください。フロントパネルのライトだけから原因を推測しないでください。.
誤作動の一般的な原因
| 可能な原因 | 確認すべき手がかり | 最初に安全な点検 |
|---|---|---|
| 電気ノイズ | 負荷切り替え、リレー、ドライブ、無線活動と同期するイベント | イベントログを近くの機器の切り替えと比較し、コントローラーガイドに従った分離と配線を点検してください |
| 接地または基準の変更 | ドア、シールド、またはパネルボンドが接続されたときの動作の変化 | 承認されたボンディングダイアグラムを確認し、安全で電源が切れた状態でのみ測定してください |
| ベースラインまたは較正ドリフト | 起動後、温度変化、または環境のゆっくりとした変化に伴う誤作動イベント | 記録された起動/較正シーケンスと設定を確認してください |
| 湿気、残留物、または清掃膜 | 清掃後または濡れた/汚染された表面に続くイベント | 製品の清掃および環境指示に従い、安全なときのみ点検してください |
| 機械組み立て | カバー、ガスケット、フレーム、またはケーブルタイを取り付けた後に問題が発生 | 正確な生産スタックアップを検証済みサンプルと比較してください |
| ケーブルの結合または配線経路 | ケーブルを動かすと応答が変化 | メーカーの指示に従い、センサーケーブルの長さ、シールド終端、分離、配線経路を点検してください |
| 閾値が過敏すぎる | 安定した台でも小さな振動がトリガーになる | 承認された調整範囲を確認し、記録された設定を一つずつ変更してください |
| PLCまたは出力インターフェース | センサーの状態は安定しているが、PLC入力が切り替わる | 入力タイプ、出力互換性、共通/リファレンス、およびコントローラーのオフ状態の動作を確認してください |
これはトラブルシューティングマップであり、特定のメカニズムが存在する証拠ではありません。アセンブリを変更する前に、元の配線、設定、製品の識別情報、および症状の記録を保持してください。.
制御された順序で診断する
まず、安全な機械状態を確立します。インターフェースが動作を開始できる場合は、承認された手順を使用して機器をシャットダウンまたは抑制してください。電源が入ったキャビネットを開けたり、ライブ導体を調査したりしないでください。ただし、その作業が特に許可され、必要なリスク管理を行った資格のある担当者によって実施される場合を除きます。タッチセンサーは絶縁装置ではなく、その出力は回路が電源から切り離されていることを示すものではありません。.
次に、イベントの発生場所を特定します。機械の診断ログや安全な絶縁テスト用治具を使用して、センサーの状態とコントローラーの出力および下流の入力を比較します。PLC入力が安定している間にセンサーが変化した場合、論理またはインターフェースがイベントをフィルタリングしている可能性があります。PLC入力が変化し、センサー出力が安定している場合は、出力/入力の電気的互換性と配線経路を確認してください。正確な端子のマッピングとテストポイントは、製品およびPLCの図面から取得する必要があります。.
症状を再現します。日付、起動状態、動作負荷、ドアの位置、近くの機器、清掃履歴、操作員の接近、素手または手袋の使用有無を記録してください。1つの制御条件を一度に試してください。テストが承認されておらず、機器がそれに対応できる設計でない限り、高ノイズテストや湿潤状態に意図的に生産機器を曝露しないでください。.
次に、設置されたビルドとベースラインのテストサンプルを比較します。パネルの厚さ、塗装、印刷されたグラフィック、オーバーレイ、ガスケット、取り付けハードウェア、背面クリアランス、ケーブル長、シールドのルーティング、アース結合、および近くの金属の違いを確認してください。最終的なパネルアセンブリが実質的に異なる場合、ベンチテストの成功は弱い証拠です。.
接地と基準：変更前に点検する
“「アース」は、保護接地、シャーシの接続、信号共通、センサーリファレンス、ケーブルシールド、またはコントローラーの内部リファレンスを指すことがあります。これらは互換性がありません。誤ったポイントで接続されたケーブルシールドや、ドアの開閉に伴って変化するパネルの接続は、センサー周辺の電気環境を変える可能性があります。ただし、保護接地を切断したり、新しい接続を承認された設計なしに追加したりすると、重大な危険を引き起こす可能性があります。.
メーカーの推奨するセンサーリファレンスとシールド終端を確認してください。これを機器の承認された電気図面や適用されるアース規則と比較します。保護結合を維持してください。パネルリファレンスが感知に影響を与えている場合は、機械の製造者や資格のある制御/電気エンジニアに相談し、修正設計を記録してから機械を復帰させてください。.
ノイズ、フィルタリング、感度調整
ノイズ耐性は、コントローラー、電極、サンプリング方法、エンクロージャー、ケーブル、および近接干渉に依存します。マイクロチップは、導電性タッチの耐ノイズ性のデモンストレーションを公開しており、これらは耐性がセンサーのカテゴリから想定されるものではなく、設計とテストが必要であることを示しています。開発ボードの設定や仕組みは、製品の承認された構成の代わりにはなりません。.
正確なコントローラーが調整を許可する場合は、その適用ノートに従ってください。パラメータは一度に一つだけ変更し、基準となる構成を維持し、意図したタッチと非タッチの両方のテストを繰り返してください。閾値が低すぎると誤作動を引き起こす可能性があり、閾値が高すぎるとタッチを見逃したり、操作員により強く押させたりすることがあります。フィルタリングは一時的なノイズを減らすことができますが、遅延を増加させたり、正当な入力を隠したりすることがあります。ヒステリシスやデバウンスは状態を安定させることができますが、不適切な電極やアースの配置を修正するものではありません。.
フォーラムの提案だけに基づいてコンデンサ、抵抗、シールドプレート、フェライト、またはバイパス経路を追加しないでください。承認されていない改造は、センサーの動作、EMC性能、信号の整合性、製品保証、または機械の安全性を変更する可能性があります。デバイスメーカーに変更の記録された手順を問い合わせてください。.
設計や交換時の再発防止
製品とコントローラーの名前、意図したパネル積層、取り付けおよび接合配置、出力タイプ、ケーブルルート、必要な素手または手袋操作、清掃条件、機械の応答を記載したセンサーインターフェース仕様書を作成してください。起動時、電源喪失、センサー配線のオープン、連続タッチ、コントローラーリセット時の動作も定義してください。.
代表的なスイッチング条件下で設置済みの機械を検証します。意図したタッチ検出、非タッチの安定性、起動時の挙動、操作員の変動、承認された環境試験を記録してください。パネル素材、コーティング、配線、ファームウェア、コントローラー、接地、近隣機器に変更があった場合、部分的または完全な再検証が必要かどうかを判断してください。.
既存のスイッチを交換する際は、カットアウトサイズやフェイスの外観だけで選択しないでください。出力インターフェースとセンシング方法を確認してください。ONPOWの タッチスイッチとプッシュボタンのガイド インターフェースのトレードオフを説明し、より広範な 容量式および圧電スイッチ分析 技術を比較します。モデル固有の詳細については、 TS19Aタッチスイッチ or TS22Dタッチスイッチ 製品ページを参照し、正確な図面を確認してください。.
よくある質問
なぜ容量式タッチスイッチは自動的に作動するのですか？
考えられる原因には、電気ノイズ、センサーリファレンスの変化、較正のドリフト、汚染、パネルスタックアップの変更、ケーブルの結合、または下流の入力互換性があります。何かを変更する前に、センサー出力とPLCの状態を比較してください。.
アースの変更は誤動作を防ぐことができますか？
センサーの電気的基準を変更する可能性がありますが、アース接続は機械の承認された設計に従う必要があります。保護接地を取り外したり、試行錯誤でアース接続を追加したりしないでください。.
誤作動を防ぐために感度を下げるべきですか？
製品が文書化された調整をサポートし、意図したタッチ検出が信頼できる場合に限ります。許可された設定を一つずつ変更し、各変更後に全機械をテストしてください。.
湿気がタッチセンサーを誤作動させることがありますか？
表面の湿気や残留物は一部の静電容量式設計に影響を与えることがありますが、動作は製品や環境によって異なります。モデルの清掃および環境の指示に従い、外観から侵入等級を推測しないでください。.
誤作動するタッチスイッチは安全に使用し続けても良いですか？
予期しないタッチによって危険な動作が開始される可能性がある場合は、機械を承認された安全状態にし、責任のある機械メーカーまたは資格のある技術者を関与させてください。センサーの故障はリスク評価なしに無害とみなすべきではありません。.
教育用動画

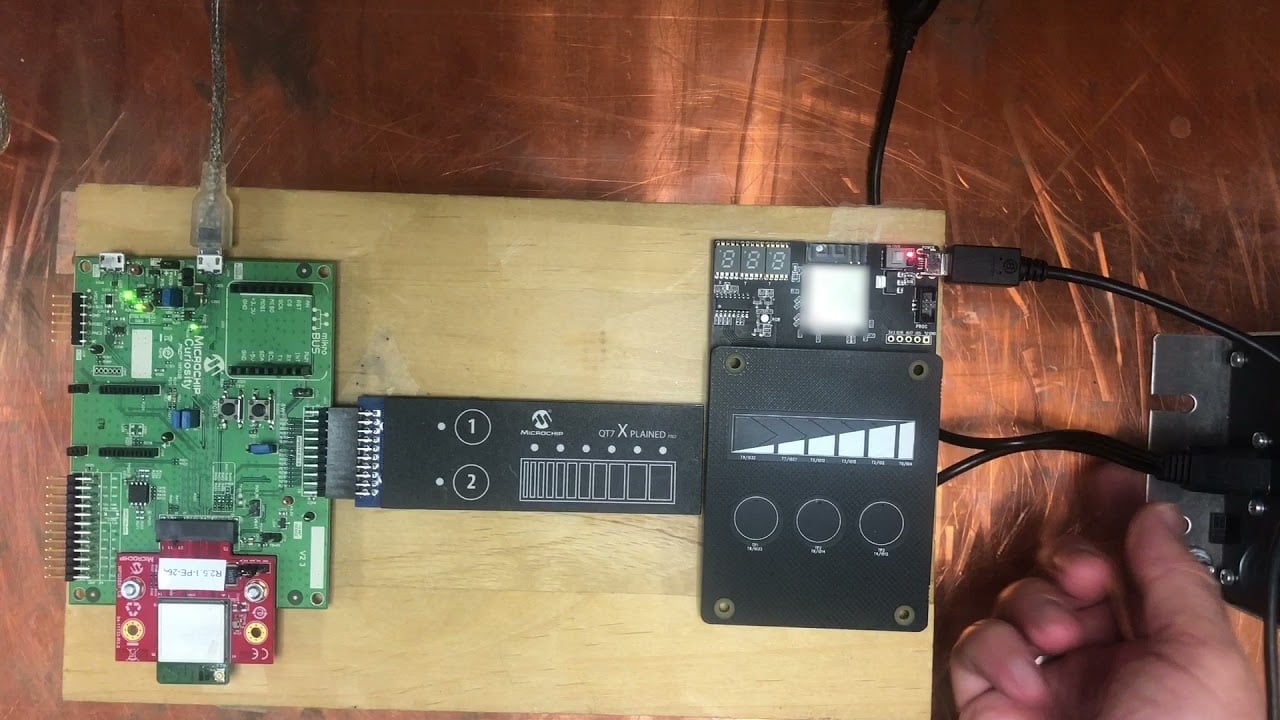

マイクロチップのデモンストレーションは、特定の容量式タッチプラットフォームの伝導および放射ノイズ試験を示しています。これらは試験方法を示すものであり、ONPOW製品の性能を保証するものではありません。.
