静電容量式タッチスイッチは時々、ガラスやプラスチックを通じて指を検知することができますが、その結果はセンサーの設計や材料の積層構造に依存します。オーバーレイの厚さ、誘電率特性、空気ギャップ、電極のサイズ、アース接続、センサーの調整、ユーザーの影響も信号の可用性に影響します。「静電容量式」というのは、すべてのスイッチがすべてのカバーを通じて動作することを意味しません。例えば、テキサス・インスツルメンツのTIDA-00343リファレンス設計は、特定の10mmガラス窓を通じて検知を報告しており、これはその設計の証拠であり、他の製品の仕様ではありません。.
この記事は、ONPOW金属タッチスイッチがカバーや特定の厚さをサポートしていると仮定せずに、ガラスやプラスチックを通じてのタッチを評価する方法を説明します。ベンダーのリファレンス設計の値は例として扱い、計画している正確なセンサー、オーバーレイ、エンクロージャー、環境を検証してください。.
なぜ静電容量センサーはカバーを通じて応答できるのか
静電容量式検知電極は、そのアクティブエリアの周囲に電界を形成します。近くの指は電界を変化させ、それにより測定された静電容量が変化します。ガラス、アクリル、または他のプラスチックの非導電性カバーは、電極と指の間に位置していても、測定可能な変化を許容します。コントローラーは、その変化をセンサーの基準値やノイズと区別しなければなりません。.
カバーは検知システムの一部です。厚いまたは低誘電率の材料は、電極で観測される変化を減少させる可能性があります。電極とカバーの間に空気ギャップがあると結合を減少させることもあります。より大きな電極は一部の設計では結合を改善するかもしれませんが、寄生容量やクロストーク、近くの物体に対する感度を増加させる可能性もあります。最適なジオメトリはコントローラーと望ましいタッチエリアに依存するため、「静電容量式タッチ」に対して普遍的な最大厚さは存在しません。“
TIのTIDA-00343は有用なドキュメント化された例です：その設計は、指定された実装の下で可変空気ギャップと10mmガラスを通じた検知を説明しています。その数値を別のコントローラー、パネル、スイッチに移さないでください。TIのCapTIvate設計ガイダンスやマイクロチップの静電容量タッチ設計資料も、電極レイアウト、材料、間隔、環境効果を設計変数として強調しています。.
ガラス、アクリル、その他のプラスチックは互換性がありません
| オーバーレイの変動 | 変更できる内容 | 実用的な評価 |
|---|---|---|
| 材質 | 誘電応答と損失は材料や配合によって異なる | 一般的なサンプルラベルだけでなく、正確なガラスやポリマーのグレードをテストしてください |
| 厚さ | 指と電極の間に材料が多いほど、検知可能な変化は減少します | 最小、標準、および最大の生産厚さをテストする |
| 空気ギャップ | 電極とオーバーレイの間に間隔を追加する | サンプルにガスケット、接着剤、スペーサー、組み立て許容差を含める |
| 表面仕上げ | コーティング、印刷、テクスチャー、または色調がセンサーインターフェースを変更する場合がある | 最終サンプルにインク、スクリーンプリント、塗料、保護フィルムを含める |
| 電極のサイズ | 電場の形状と結合面積に影響を与える | 実際のセンサーの形状と意図されたタッチターゲットを使用する |
| 近くの導体 | 電場を歪めたり遮蔽したりすることがある | 接地されたフレーム、ネジ、ディスプレイ、ケーブルシールドをテストに含める |
| ユーザーと手袋 | 結合と有効距離を変化させる | 代表的なユーザー、素手の指、必要な各種手袋をテストする |
この表は定性的なものであり、材料定数を割り当てたり、感知距離を保証したりしない。公開された材料値は、設計の正確な配合、周波数、測定条件に一致する場合にのみ有用である。.

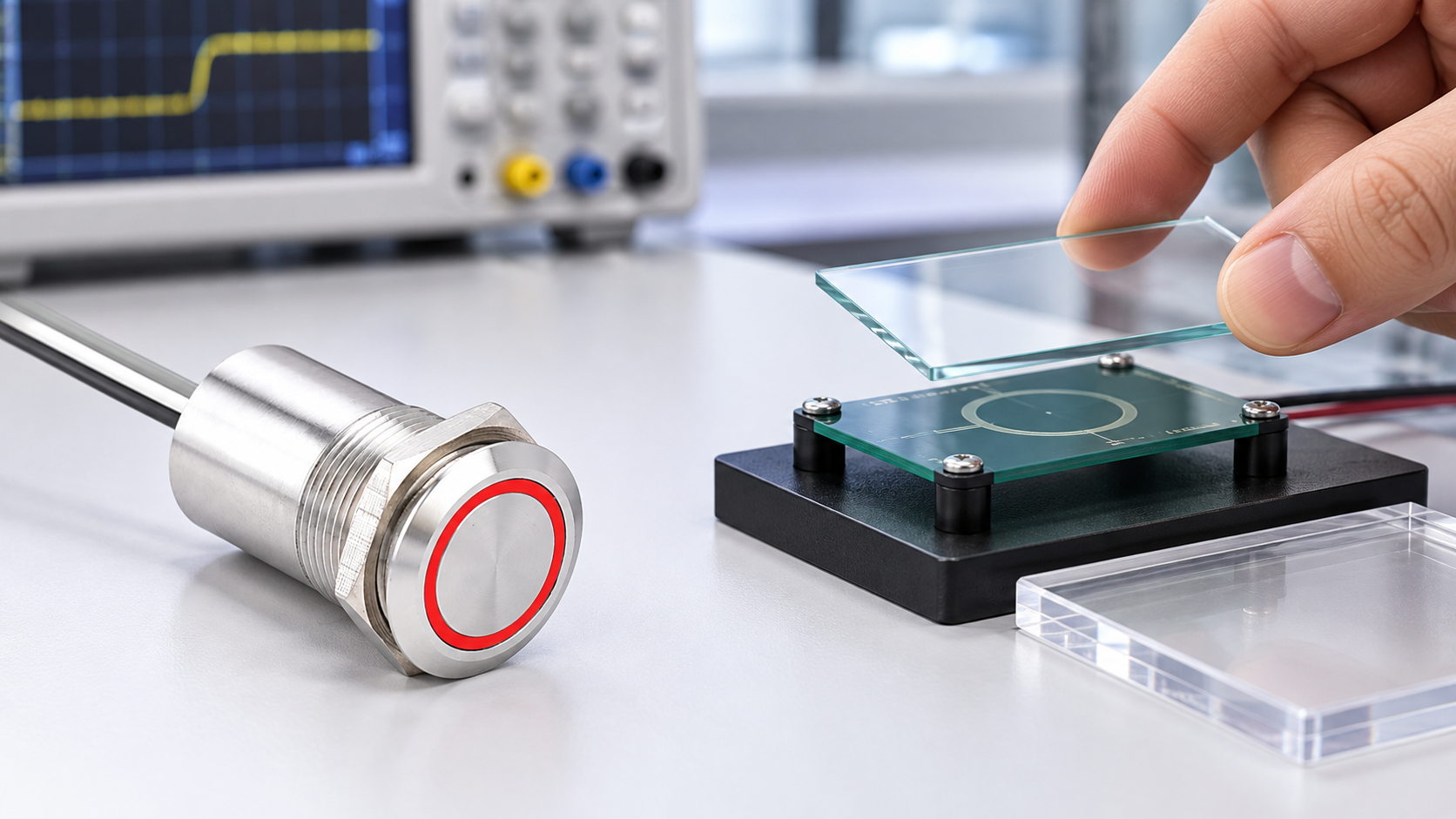

オーバーレイのテストは製品選定と分離して行うこと
産業用タッチ製品は、操作面自体が平らな金属面を持つことがある。それは、ガラスやプラスチックの窓の背後に取り付けられたセンサーとは物理的に異なる。丸い金属前面、製品カテゴリ名、または写真からカバー能力を推測しないこと。ONPOWの TS19A製品 そして TS22D製品 ページは実際の構造と発注情報についてレビューする必要があります。必要なインターフェースがオーバーレイを通じて感知する必要がある場合は、設計リリース前に正確なモデルと構成について書面で確認を取得してください。.

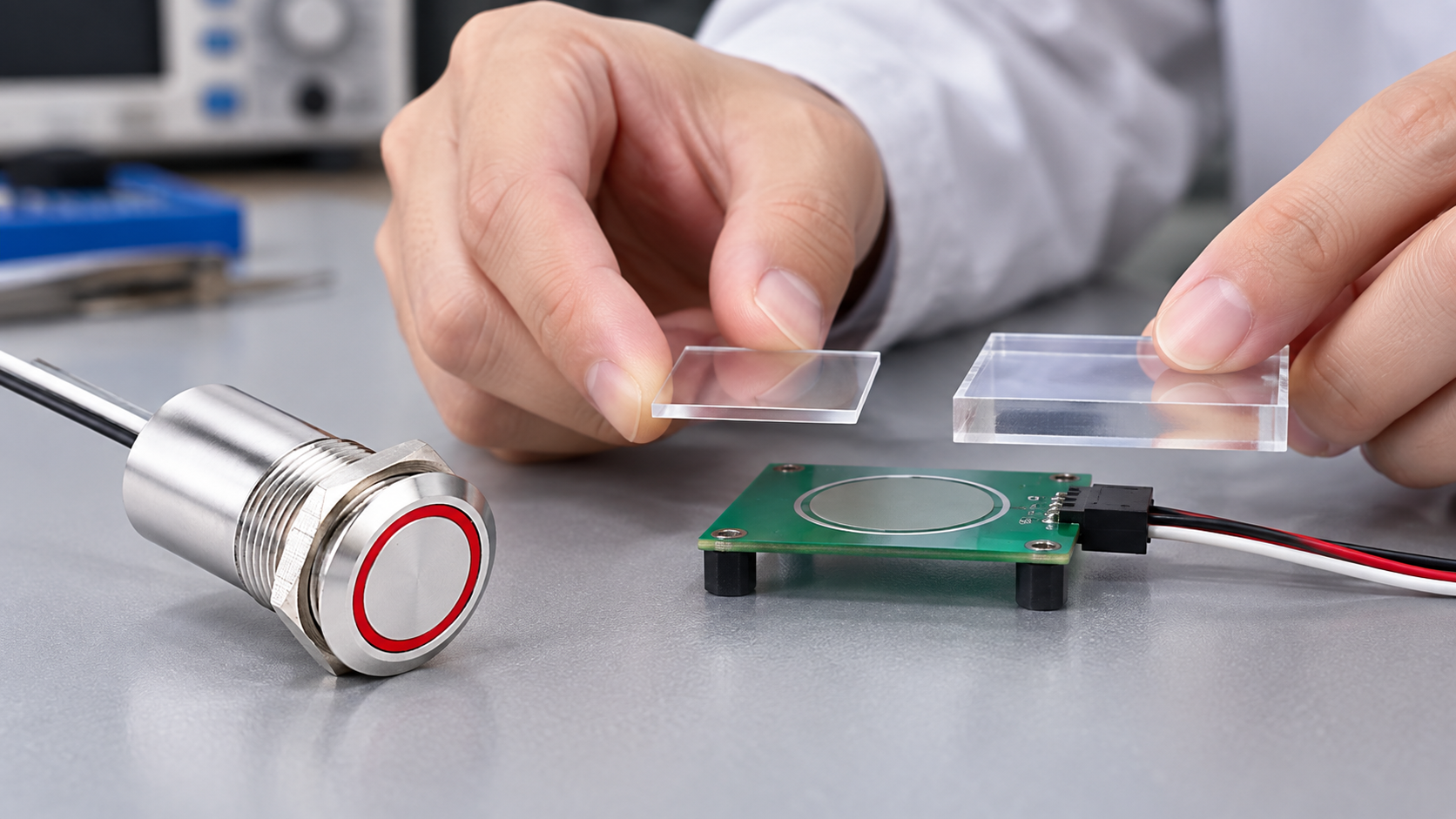

カスタムセンサーの場合、早期のテスト中は感知電極、コントローラーボード、オーバーレイクーポンを区別してください。材料、厚さ、ギャップ、電極サイズ、接地フレーム、またはユーザー条件のいずれか一つの変数を変更します。センサーの構成とファームウェアまたはコントローラー設定を記録し、後のテストを再現できるようにします。基本的なベンチテストの後は、実際のエンクロージャーや近くの金属工作に移行してください。実験室のテーブル上のクーポンは組み立てられた機械ではありません。より広範なインターフェース選択については、ONPOWの 金属パネル容量式タッチ回路ガイド そして 手袋操作検証ガイド.
既存のタッチスイッチの上にオーバーレイを置くことは、製品のシール、ラベル、表面仕上げ、または取り付けを損なう可能性がある場合は、非公式な実験として行わないでください。サンプル組立や承認されたテスト治具を使用してください。オーバーレイは、清掃性、視認性、摩耗、侵入防護、操作性にも影響を与える可能性があり、これらは感知性能とは別に評価する必要があります。.
再現性のあるオーバーレイ検証プロセス
最初に必要なタッチターゲットとそれを使用する人を定義します。最小信頼できる指の面積、操作姿勢、接近方向、手袋の要件、およびユーザーがパネルの任意の場所に触れることができるか、またはマークされたエリアのみかを記録します。大きな素手の指先でトリガーされるセンサーは、小さな手袋をした指先では失敗する可能性があります。.
生産に合わせたテストスタックを構築します：実際のオーバーレイロットと厚さ、コーティングまたは印刷されたグラフィックス、接着剤、空気ギャップ、ガスケット、パネル、フレーム、および取り付けハードウェア。許容差の極端値や、製品が遭遇する可能性のある現実的な温度や湿度条件も含めてください。素材と寸法が確認されていない限り、厚い透明プレートを生産用の窓の代用品として使用しないでください。.
コントローラーの承認されたプロセスを使用して、基準と検出基準を確立します。触れられていないとき、意図的に触れたとき、近づいたとき、手が近くを通過したときの生の信号または報告された信号を記録します。振動、関連する場合は濡れた清掃布、スイッチング負荷、ケーブルの動き、隣接するコントロールからの誤検出を確認します。電源投入後やエンクロージャーが接地され完全に組み立てられた後に再度確認してください。.
性能がギリギリの場合、単に感度を上げるのではなく、コントローラーのメーカーにどの電極の形状、調整、シールド、またはフィルタリングパラメータがサポートされているかを問い合わせてください。変更によりノイズ感度が増加したり、タッチがロックされたままになることがあります。変更ごとに全テストマトリックスを再実行し、合格したリビジョンを記録してください。.
オーバーレイを指定する前に確認すべき情報
商用タッチアセンブリを評価する際は、サプライヤーに正確な製品コードと、完全なパネルスタックの図面またはサンプルを送付してください。オーバーレイの材質とグレード、最小/公称/最大の厚さ、コーティングと印刷、接着剤、エアギャップ、近接する接地金属、ケーブル長、コントローラーモデル、動作電源、および必要な素手または手袋での動作を含めてください。その正確な組み合わせがサポートされているか、どのようなテスト条件が使用されたか、結果として得られる出力がタッチ信号、リレー接点、またはその他のインターフェースのいずれであるかを尋ねてください。.
サプライヤーがスタックアップを確認できない場合は、非量産用の評価治具を使用し、テスト前に合意された受入基準を設けてください。正常なタッチと誤作動を記録し、筐体と電気的取り付けが完了した後にテストを再度行ってください。一回限りのデモンストレーションを、環境性能や安全性に関する主張にすり替えないでください。.
ガラスやプラスチックを通じてのタッチを指定する際の一般的な間違い
最も一般的な間違いは、他社のリファレンスデザインから最大厚さをそのままコピーすることです。その結果は、そのプロジェクトで使用された特定のコントローラー、電極、ガラス、エアギャップ、ファームウェア、およびテスト手順に固有のものであり、業界全体の制限やONPOWの製品データとして提示されるべきではありません。.
もう一つの間違いは、透明でコーティングされていないガラスのみでテストを行い、その後で着色または印刷された量産用パネルをリリースすることです。塗装、導電性コーティング、金属トリム、接着剤、装飾層は結合容量を変化させる可能性があります。同様に、サンプルの中央部が薄くても端部が厚い場合や、製造公差によってエアギャップが広がる場合もあります。.
また、設計者は、タッチの成功をそのインターフェースが機械のコマンドに適している証明として扱うことがあります。タッチ検出と機械の応答は別物です。アプリケーションには、依然として適切なロジック、フィードバック、障害時の動作、アクセス制御、および安全性の検証が必要です。ONPOWの 静電容量式および圧電式スイッチの比較 そして ONPOWのタッチスイッチ対プッシュボタンガイド を参照してください。.
よくある質問
静電容量式タッチはガラス越しに動作しますか？
はい。選定したセンサーとガラスの組み合わせに合わせて設計・検証されている場合は動作します。性能は、ガラスの厚さ、間隔、電極の形状、コントローラーの設定、および実際の筐体構造によって異なります。すべてのタッチスイッチで動作が保証されるわけではありません。.
静電容量方式のタッチセンサーはプラスチック越しでも動作しますか？
プラスチックの配合、厚さ、コーティング、隙間、センサーの設計、コントローラーによっては動作します。一般的な「プラスチック」という言葉だけを頼りにせず、実際に量産で使用する材料と積層構成でテストしてください。“
10 mmの事例があるということは、どのセンサーでも厚さ10 mmのガラス越しに動作するという意味ですか？
いいえ。TIは、そのTIDA-00343リファレンスデザインと定義された構成のパフォーマンスを報告しています。これは例であり、普遍的な制限やONPOWの仕様ではありません。.
ONPOWの金属製タッチスイッチは、ガラスカバーの裏側からでも動作しますか？
思い込まないでください。最新のドキュメントまたはONPOWに確認して正確な製品構造と意図された取り付け方法を確認し、オーバーレイが必要な場合は組み立てたパネルをテストしてください。.
生産前に何をテストすべきですか？
実際のオーバーレイの材質、厚さの公差、仕上げ、エアギャップ、フレーム、接地、センサー設定、素手および必要な手袋の使用、近接する干渉、起動、および最終的な筐体の構成をテストしてください。.
教育ビデオ
このTexas Instrumentsのリファレンスデザインビデオは、定義されたガラス窓を通じたタッチ入力を示しています。そのパフォーマンスはそのTIのデザインに属するものであり、ONPOW製品の厚さやカバー越しの定格を確立するものではありません。.
Texas Instrumentsのガラス越しタッチリファレンスデザインを見る.
参考文献
- テキサスインスツルメンツ TIDA-00343：低電力ガラス越しタッチリファレンス設計
- Texas Instruments CapTIvate静電容量センシング設計ガイド
- マイクロチップ AN2934：静電容量式タッチセンサー設計ガイド（PDF）
