Lampu menara modular harus memiliki jumlah tingkat yang cukup untuk menampilkan kondisi mesin yang perlu dibedakan oleh operator—dan tidak lebih banyak dari yang dapat didefinisikan dengan jelas oleh proses. Tentukan jumlah tingkat berdasarkan daftar status tertulis, tindakan operator yang diperlukan, jumlah keluaran kontrol yang tersedia, kondisi visibilitas, dan konfigurasi produk yang tepat. Lampu menara lima tingkat tidak selalu lebih baik daripada unit tiga tingkat: warna yang tidak digunakan menambah pekerjaan pengabelan dan interpretasi, sedangkan jumlah tingkat yang terlalu sedikit dapat menyembunyikan status penting.

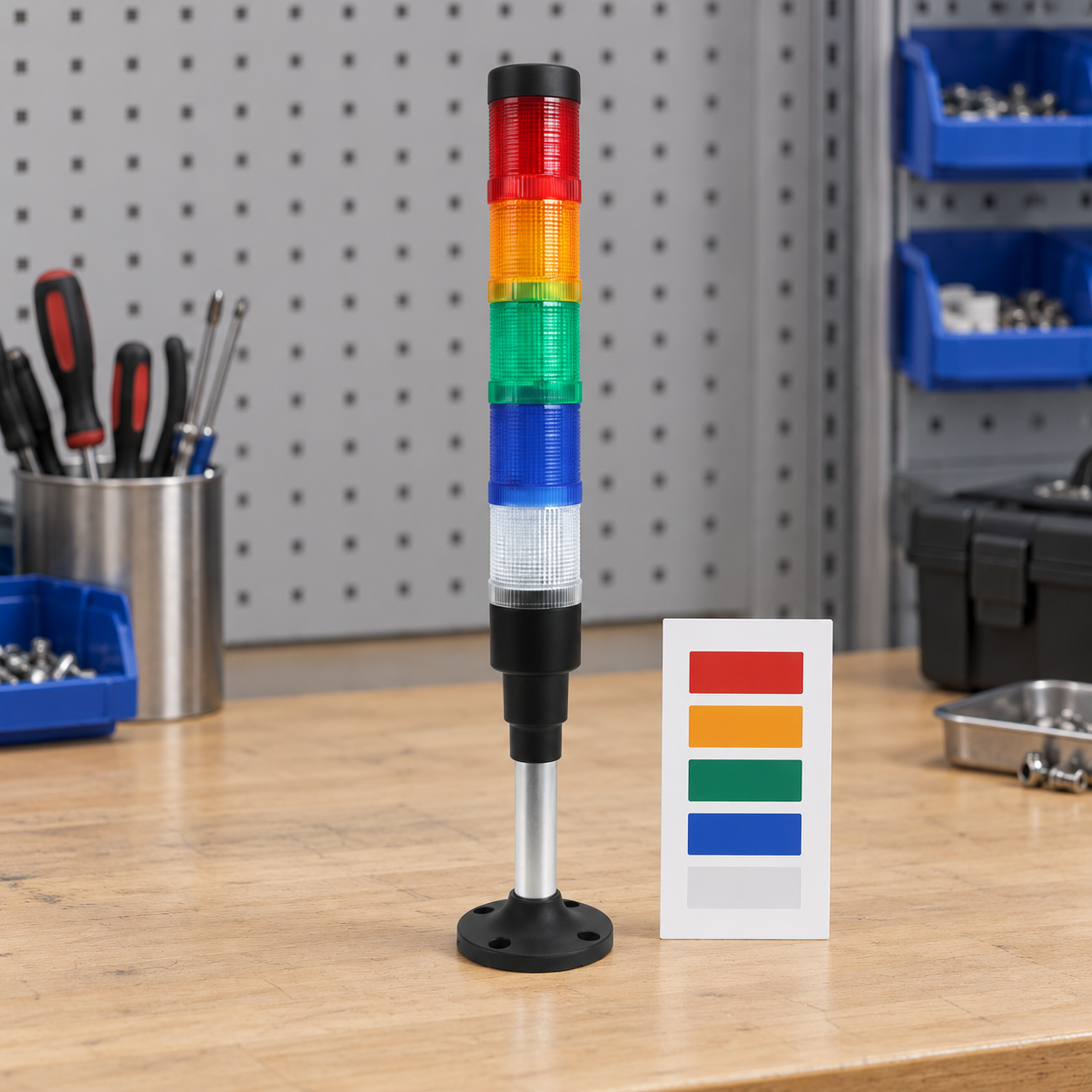

Ini adalah panduan perencanaan, bukan kode warna universal. Rangkaian lampu peringatan bertingkat ONPOW mencakup produk dengan jumlah lapisan dan konfigurasi yang berbeda. Untuk contoh model lima tingkat, lihat halaman produk HBJD-55A/D/5/RYGBW/A; pastikan kode pemesanan terbaru, modul yang tersedia, detail kelistrikan, dan opsi pemasangan melalui dokumentasi produk sebelum menentukan spesifikasi.
Mulailah dengan status mesin, bukan katalog lampu menara
Catat setiap kondisi yang harus terlihat dari posisi normal operator. Beri nama kondisi menggunakan istilah dalam proses operasional—seperti “siklus sedang berjalan”, “material diperlukan”, atau “gangguan telah dikonfirmasi”—alih-alih memulai dengan “merah”, “kuning”, atau “hijau”. Untuk setiap kondisi, catat siapa yang perlu mengetahuinya dan tindakan apa yang diharapkan. Jika dua kondisi memerlukan respons yang sama dan tidak perlu dibedakan, keduanya mungkin tidak memerlukan tingkat yang terpisah.
Lampu menara dapat menampilkan satu status pada satu waktu, beberapa status secara bersamaan, atau suatu urutan, bergantung pada model dan desain kontrol. Tentukan perilaku yang dibutuhkan mesin. Tampilan status bertumpuk dapat membantu ketika beberapa kondisi mungkin terjadi secara bersamaan; indikasi yang saling eksklusif mungkin hanya memerlukan lebih sedikit keluaran. Jangan berasumsi bahwa lampu menara secara internal mengatur prioritas perintah yang diberikan secara bersamaan atau menyediakan pola kedipan tertentu, kecuali dokumentasi model yang dipilih menyatakannya.
Tabel keputusan praktis untuk menentukan jumlah tingkat
| Pertanyaan desain | Hal yang perlu ditentukan | Pengaruhnya terhadap jumlah tingkat |
|---|---|---|
| Status operator yang berbeda | Kondisi yang memerlukan pengenalan atau tindakan yang berbeda | Hitung hanya status yang harus tetap terlihat berbeda secara bersamaan |
| Kondisi simultan | Apakah status mesin saling tumpang tindih atau saling menggantikan | Status yang saling tumpang tindih mungkin memerlukan tingkat lampu terpisah atau strategi tampilan lainnya |
| Keluaran kontrol | Keluaran PLC, kontak relai, atau saluran antarmuka yang disetujui dan tersedia | Pastikan produk yang dipilih menyediakan input kontrol yang diperlukan |
| Jarak pandang | Lokasi operator, sudut pandang, penghalang, dan cahaya sekitar | Menambah ukuran menara lampu bukanlah pengganti sinyal yang terlihat jelas dan ditempatkan dengan baik |
| Kepemilikan status | Peralatan atau unit proses yang diwakili oleh menara lampu | Satu menara lampu tidak boleh menggabungkan mesin-mesin yang tidak berkaitan secara ambigu |
| Perubahan di masa mendatang | Kebutuhan ekspansi yang telah disetujui dan kemungkinan perubahan proses | Tambahkan satu tingkat cadangan hanya jika kondisi masa depan yang telah ditentukan membenarkan kebutuhan pemasangan kabel dan legendanya |
Tabel ini merupakan panduan desain, bukan spesifikasi produk. Ketersediaan tingkat yang tepat, pilihan warna, tegangan, perangkat bunyi, dan susunan input bergantung pada model yang dipilih. Produk rangkaian produk ONPOW harus diperiksa bersama gambar teknis dan detail model terbaru.
Petakan setiap tingkat ke kondisi yang telah ditentukan
Setelah memperkirakan berapa banyak kondisi yang penting, buatlah matriks kondisi-ke-tingkat. Catat kondisi mesin, tingkat atau kombinasi yang mewakilinya, respons operator, dan keluaran kontrol. Sertakan perilaku saat startup, berhenti, gangguan, reset, dan kehilangan daya. Langkah ini membantu mendeteksi warna yang belum ditentukan dan kombinasi yang saling bertentangan sebelum komponen dipesan.
| Contoh kondisi | Pesan untuk operator | Pemeriksaan desain |
|---|---|---|
| Siaga atau siap | Mesin tersedia tetapi tidak sedang menjalankan siklus | Putuskan apakah status ini membutuhkan tingkat yang terus terlihat atau merupakan default dengan semua tingkat mati |
| Sedang berjalan | Siklus otomatis atau manual aktif | Konfirmasi sinyal mulai dan berakhir pada transisi proses yang benar |
| Perhatian diperlukan | Diperlukan tindakan operator atau pengisian ulang | Tentukan tindakan dan apakah dapat hidup berdampingan dengan “sedang berjalan” |
| Kerusakan | Status kerusakan yang didefinisikan memerlukan perhatian | Koordinasikan menara dengan strategi alarm mesin dan tampilan kerusakan |
| Mode layanan atau mode khusus | Mode terpisah harus terlihat oleh orang di dekatnya | Putuskan apakah ini membutuhkan tingkat, kontrol/label berkunci, atau antarmuka lain |
Ini hanyalah contoh label; mereka tidak menetapkan makna standar untuk warna apa pun. IEC 60073 menyediakan prinsip pengkodean untuk indikator dan aktuator, sementara IEC 61310-1 membahas sinyal visual, akustik, dan taktil untuk mesin. Konsultasikan standar yang berlaku dan kebutuhan mesin untuk aplikasi sebenarnya. ONPOW’s panduan warna lampu menara membahas makna warna; artikel ini berfokus pada jumlah sinyal dan keputusan desain, bukan penggantian kode warna.
Tentukan apakah status bersifat eksklusif atau dapat terjadi secara bersamaan
Pertanyaan terpenting dalam penghitungan sering kali bukan “Berapa banyak status yang ada?” tetapi “Berapa banyak yang harus terlihat sekaligus?” Jika sebuah mesin hanya bisa idle, berjalan, atau dalam kerusakan—satu status pada satu waktu—skema pemilihan yang didefinisikan mungkin menggunakan lebih sedikit tingkat yang menyala secara independen. Jika “sedang berjalan” dan “bahan rendah” dapat terjadi bersamaan, desain yang hanya menampilkan kondisi prioritas tertinggi mungkin menyembunyikan informasi yang berguna. Tumpukan yang memungkinkan beberapa modul tetap menyala mungkin membuat kondisi tersebut terlihat, tetapi hanya jika produk dan sistem kontrol mendukung perilaku tersebut.
Tuliskan aturan prioritas saat status bertentangan. Misalnya, kerusakan mungkin mengesampingkan indikasi berjalan normal, atau permintaan perhatian mungkin tetap terlihat sementara mesin terus berjalan. Konfirmasikan bagaimana output listrik menerapkan aturan tersebut dan bagaimana operator memahaminya. Tampilan visual harus sesuai dengan HMI, logika alarm, dan prosedur operasi; jika tidak, menambahkan tingkat dapat membuat panel menjadi kurang jelas daripada lebih informatif.
Periksa konfigurasi produk dan kapasitas keluaran

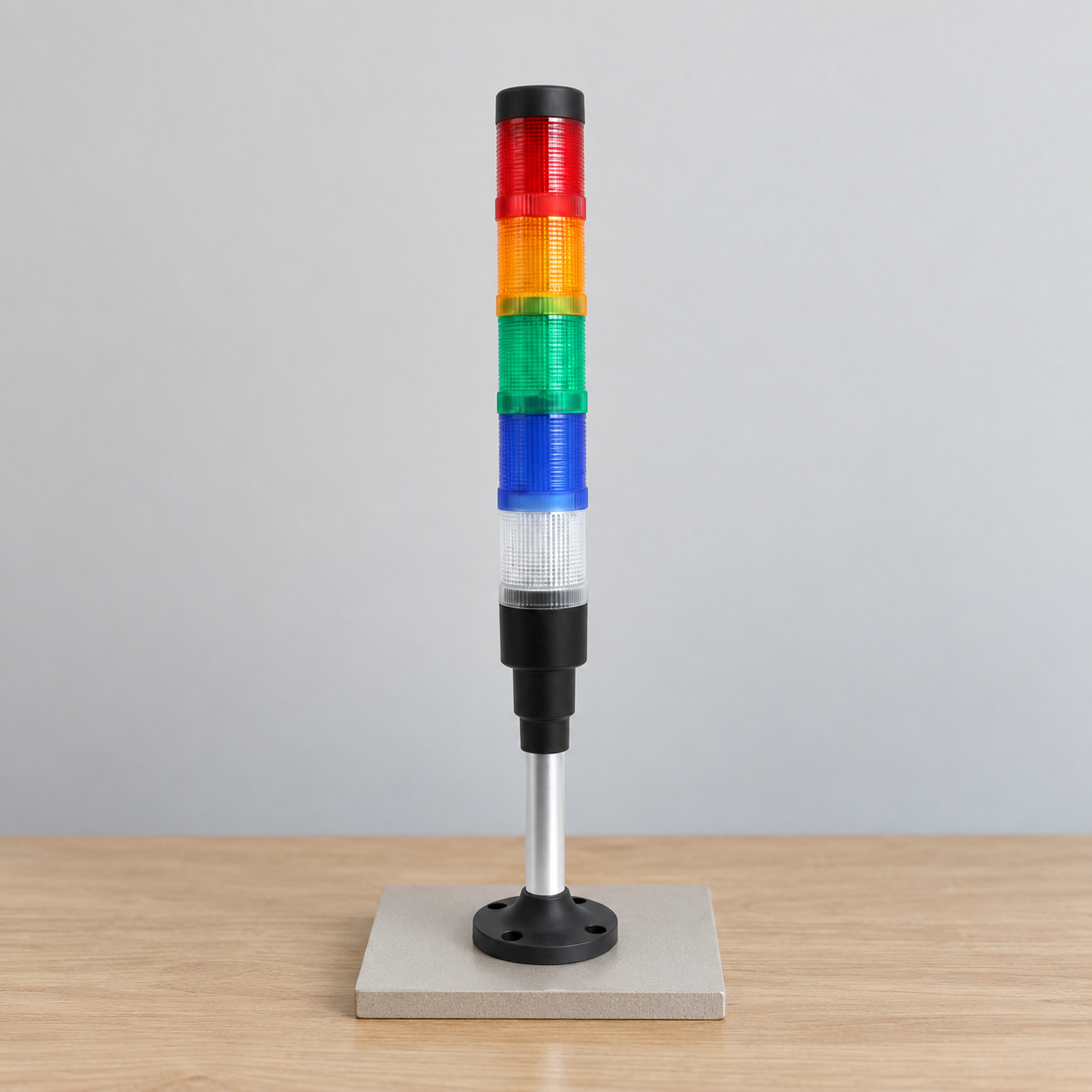

Jumlah lensa berwarna yang terlihat dalam sebuah foto tidak membuktikan berapa banyak kabel input terpisah atau saluran independen yang disediakan produk. Verifikasi nomor bagian yang tepat, versi pasokan, modul yang termasuk, diagram wiring, dan fungsi suara atau kedip. ONPOW halaman produk keluarga HBJD-55 mengilustrasikan keluarga menara multi tingkat, tetapi varian yang dipilih dan diagramnya mengatur koneksi aktual.
Bandingkan diagram wiring dengan perangkat keras kontrol. Hitung jumlah output yang dibutuhkan untuk mode operasi yang dipilih, periksa pengaturan sumber atau sink controller, tegangan suplai, batas saluran dan grup, dan putuskan apakah diperlukan relay atau driver yang disetujui. Jangan berasumsi bahwa output controller dapat menggerakkan setiap tingkat secara langsung. Jangan menyimpulkan penugasan listrik dari warna isolasi dalam gambar. Jika tumpukan yang dipilih termasuk sounder, tentukan secara terpisah audiens dan pola alarmnya; ONPOW’s industrial buzzer selection guide menutupi pertimbangan tersebut.
Pertimbangkan visibilitas dan konteks operator
Jumlah tingkat tidak menentukan apakah menara dapat dikenali. Pilih posisi pemasangan di mana orang yang dimaksud dapat melihatnya tanpa halangan, termasuk dari posisi kerja normal. Pertimbangkan jarak pandang, sudut, cahaya ambient, pantulan, pelindung mesin, peralatan di dekatnya, dan apakah lebih dari satu menara mungkin terlihat sekaligus. Sinyal yang hanya dapat dilihat dari satu lorong mungkin tidak melayani operator di sisi lain.
Gunakan label, pesan HMI, atau petunjuk operasi tertulis jika warna saja tidak cukup. Jaga agar menara terkait dengan mesin atau zona tertentu, dan buat legenda status konsisten di seluruh peralatan serupa. Jika diskriminasi warna menjadi perhatian, sertakan posisi, teks, suara, atau isyarat lain yang sesuai sebagai bagian dari desain. Tumpukan yang lebih besar tidak memperbaiki lokasi yang buruk atau legenda yang ambigu.
Hindari menambahkan tingkat hanya untuk berjaga-jaga“
Tingkat cadangan bisa berguna ketika perluasan yang disetujui sudah didefinisikan. Jika tidak, itu bisa menciptakan sinyal yang tidak digunakan, input yang tidak terhubung, atau konvensi warna di masa depan yang tidak didokumentasikan. Lebih banyak tingkat juga berarti lebih banyak pilihan untuk dinamai, wiring, diprogram, diuji, dijelaskan, dan dipelihara. Tambahkan satu hanya jika daftar status atau rencana perluasan yang disetujui mengidentifikasi apa yang akan diwakilinya dan siapa yang akan meresponsnya.
Jika sebuah produk memiliki lebih banyak modul fisik daripada yang dibutuhkan untuk aplikasi pertama, tandai saluran yang tidak digunakan dalam gambar dan catatan commissioning. Pastikan modul yang tidak ditugaskan tidak dapat menyala secara tidak terduga karena input mengambang atau koneksi umum yang salah. Jika perubahan proses selanjutnya menggunakan tingkat cadangan, perbarui logika PLC, diagram wiring, legenda operator, dokumentasi pemeliharaan, dan pelatihan secara bersamaan.
Lakukan pengujian dan verifikasi seluruh matriks status saat komisioning
Sebelum serah terima, uji setiap keadaan dan transisi yang didefinisikan di mesin. Verifikasi bahwa setiap kondisi yang diperintahkan menyala pada modul yang dimaksud, bahwa kondisi simultan berperilaku sesuai desain, dan bahwa startup, reset, pemulihan daya, serta gangguan komunikasi atau output menghasilkan indikasi yang dapat dipahami. Uji dari posisi pandang operator yang sebenarnya dan pastikan legenda sesuai dengan sinyal yang diamati.
Jaga catatan pengujian terkait dengan kode produk lengkap dan gambar wiring. Ruang lingkup IEC 61310-1 menyediakan kerangka untuk mempertimbangkan sinyal visual dan lainnya di antarmuka mesin; standar yang berlaku, penilaian risiko, dan prosedur yang disetujui menentukan verifikasi yang diperlukan. Pengujian lampu tumpuk tidak, sendiri, membuktikan bahwa fungsi keselamatan sudah memadai.
Video edukasi
Tutorial otomasi ACC ini menunjukkan contoh wiring lampu tumpuk dan PLC secara umum. Ini dapat membantu memvisualisasikan koneksi kontrol, tetapi tidak menentukan jumlah tingkat yang benar atau menggantikan diagram wiring ONPOW yang tepat.
Tonton tutorial wiring lampu tumpuk dan PLC secara umum.
Pertanyaan yang sering diajukan
Berapa banyak tingkat yang harus dimiliki lampu menara industri?
Pilih jumlah tingkat yang cukup untuk menunjukkan kondisi mesin yang harus dibedakan oleh operator, terutama ketika beberapa kondisi dapat terjadi secara bersamaan. Pastikan konfigurasi input dan kapasitas output produk yang sebenarnya sebelum menentukan jumlahnya.
Apakah setiap tingkat memerlukan output PLC tersendiri?
Belum tentu. Jumlah keluaran yang diperlukan bergantung pada jenis lampu menara yang dipilih, fungsi internalnya, dan perilaku kontrol yang diinginkan. Gunakan diagram pengkabelan yang tepat dan dokumentasi pengontrol, bukan berasumsi bahwa setiap lensa yang terlihat memerlukan satu keluaran.
Apakah saya perlu memasang satu tingkat tambahan untuk penggunaan di masa mendatang?
Hanya jika kondisi akhir yang disetujui telah ditetapkan. Dokumentasikan input yang tidak digunakan dan pastikan input tersebut tidak dapat mengaktifkan sistem secara tidak sengaja; perbarui logika kontrol dan label operator saat tingkat tersebut mulai dioperasikan.
Apakah warna lampu menara memiliki arti yang berlaku secara universal?
Jangan berasumsi bahwa daftar umum di internet menentukan arti yang benar untuk setiap mesin. Ikuti standar yang berlaku dan persyaratan mesin, serta dokumentasikan legenda status yang konsisten untuk peralatan dan operatornya.
Apakah penambahan lebih banyak tingkatan dapat membuat mesin lebih mudah dipahami?
Lampu tersebut dapat menunjukkan lebih banyak kondisi yang berbeda jika setiap tingkat memiliki makna yang jelas dan perangkat kerasnya mampu menampilkannya sesuai tujuan. Sinyal yang tidak digunakan atau saling bertentangan akan menambah kompleksitas, jadi validasikan matriks status bersama operator sebelum menyelesaikan desain.
Referensi
- IEC 60073: Prinsip dasar dan keselamatan untuk antarmuka manusia-mesin, penandaan dan identifikasi — Prinsip pengkodean untuk indikator dan aktuator
- IEC 61310-1: Keselamatan mesin — Indikasi, penandaan dan pengaktifan — Bagian 1: Persyaratan untuk sinyal visual, akustik, dan taktil
- National Instruments: Memilih modul I/O digital industri
